HYDRAULIKMODUL BRV DN25 20358R-F3 OHNE UMPER

M2 MIX33

Hydraulisches Modul mit 2-Wege-Mischventil für Anlagen

für Heizung und Kühlung, für Zirkulatoren DN25 1" (180 mm).

• Isolierbox aus EPP (250x380x170 mm);

• 3-Wege-Mischventil mit integriertem einstellbarem By-Pass;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar, abnehmbar;

• Achsabstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 38 kW (mit !t 15 K).

Maximale Durchflussmenge von 2200 l/h (mit einem Zirkulator mit 8 m Förderhöhe).

Kvs-Wert: 7,0.

Anschlüsse: 1” Weiblich

Kollektoren HV60 und HV70

Isolierter Verteilungskollektor für hydraulische Module:

• Isolierung aus EPS;

• Achsabstand 125 mm.

Modelle HV 60: bis zu 50 kW (mit !t 20 K). Bis zu 2 m3/h - Max. 6 bar.

Modelle HV 70: bis zu 70 kW (mit !t 20 K). Bis zu 3 m3/h - Max. 6 bar.

MANOMETERSONDE PN30 MIT DREHSCHRAUBE aus vernickeltem Kupfer

M2 MIX33 Energy

Das hydraulische Modul M2 MIX33 Energy ist

analog zum Modell M2 MIX33 mit der Ergänzung

der Vorrichtung zur Einspeisung eines

Energiezähler Qn 2,5 (3/4") DN20

HYDRAULISCHER TRENNFILTER AUS VERZINKTEM STAHL 2''1/2 x 1''F BREITE 620 mm

DREHSTÜCK AUS MESSING 3/4X1/2 WEIBLICH MÄNNLICH MIT EINGEBAUTEM RÜCKSCHLAGVENTIL

M2

Hydraulisches Modul mit 2-Wege-Aussparung für Heiz- und Kühlsysteme,

für Umwälzpumpen DN25 1" (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar ausschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 50 kW (mit !t 20 K).

Maximaler Durchfluss von 2150 l/h (mit einer Pumpe mit 6 m Förderhöhe).

Kvs-Wert: 8,0.

Anschlüsse: 1" Weiblich

Kollektor HV 60/90

Isolierter Verteilkollektor für hydraulische Module:

• Isolation in PPE;

• seitlicher Anschluss 1/2" weiblich für Zubehör;

• Modulabstand: 90 mm;

• Anschlussabstand zum Primärkreis: 125 mm.

Bis zu 50 kW (bei t 20 K). Bis zu 2 m3/h - Max. 6 bar.

M2 MIX33

Hydraulikmodul mit 2-Wege-Mischventilund 3-Wege-Ventil für Anlagen

zur Heiz- und Kühltechnik, für Zirkulationspumpen DN32 1"1/4 (180 mm).

• Isoliergehäuse aus EPP (250x400x170 mm);

• 3-Wege-Mischventil mit integrierbarem einstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• integriertes Rückschlagventil 20 mbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Pumpe).

Für Leistungen bis zu 76 kW (mit !t 15 K).

Maximale Durchflussrate von 4400 l/h (mit einer Pumpe mit einer Förderhöhe von 8 m).

Kvs-Wert: 16,0.

Anschlüsse: 1"1/4 Weiblich

MANOMETER-SCHLAUCH PN30 MIT DOPPELMUTTER Drehbar aus nickelbeschichtetem Kupfer

Thermogeformte Schalen aus geschäumtem, vernetztem Polyethylen mit Zertifizierung CL1, M1. Mit Klettverschluss.

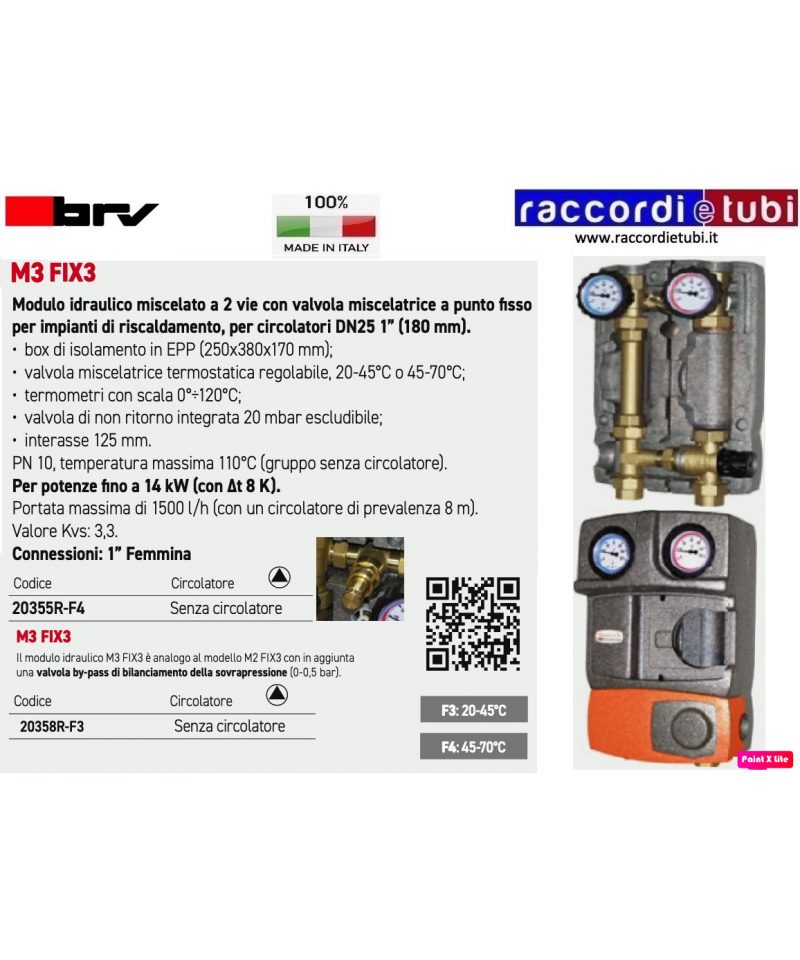

M3 FIX3

Das Hydraulikmodul M3 FIX3 ist analog zum Modell M2 FIX3 mit zusätzlichem

einem Druckausgleichsventil zur Regelung des Überdrucks (0-0,5 bar).

Hydraulischer Separator HW 80/125

Isolierter hydraulischer Separator für Leistungen bis zu 165 kW, der vor dem Verteilersammelbehälter HV 80 angeschlossen werden muss. Dieses Gerät ermöglicht die hydraulische Trennung des Primärkreises vom Sekundärkreis und ermöglicht eine größere Volumenzirkulation im Sammelbehälter im Vergleich zu dem, was in den Kessel zirkuliert. Besonders empfohlen in Kombination mit Kondensationskesseln. Tatsächlich gewährleistet eine korrekte Einstellung des Kesselumwälzers eine niedrige Rücklauftemperatur (immer unter 57 °C, der Kondensationstemperatur des Wasserdampfs im Erdgas) und erhöht die Effizienz der Anlage.

Maximaler Durchfluss bis zu 7,25 m3/h - Max 6 bar.
Isolierbox-Abmessungen: 152x152 mm.

Oberer Anschluss 1”1/4 männlich für Sicherheitsgruppe.
Anschlüsse 1/2” weiblich für Ablauf (unten) und Temperatursensor (seitlich).

Ordentliches gelbes Sicherheitsventil für Heizungs- und Sanitäranlagen.

• Einstellungsdruck: 3 - 6 - 7 bar

• Eingangsdurchmesser: 1/2” weiblich

• Ausgangsdurchmesser: 1/2” weiblich

• Höchsttemperatur: 115°C

Konform zur Richtlinie 2014/68/EU “Druckgeräte”

Kategorie IV und zum D.Lgs.15.02.2016 Nr.26

Externes Relais 1W6A. Vollständig mit Schutzgehäuse, muss

verwendet werden, wenn der 0-10V-Ausgang der Steuerstation

in ein sauberes Signal (Potentialfrei) umgewandelt werden muss.

• Spulentspannung 9-12 VDC;

• Maximale Schaltspannung: 250 VAC;

• Maximale Schaltstrom: 6A (AC1);

• Isoliergehäuse IP54
