Artikel-Nr.: 140905

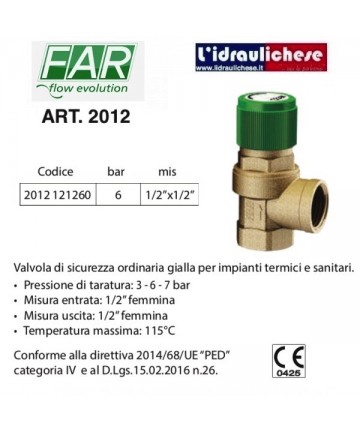

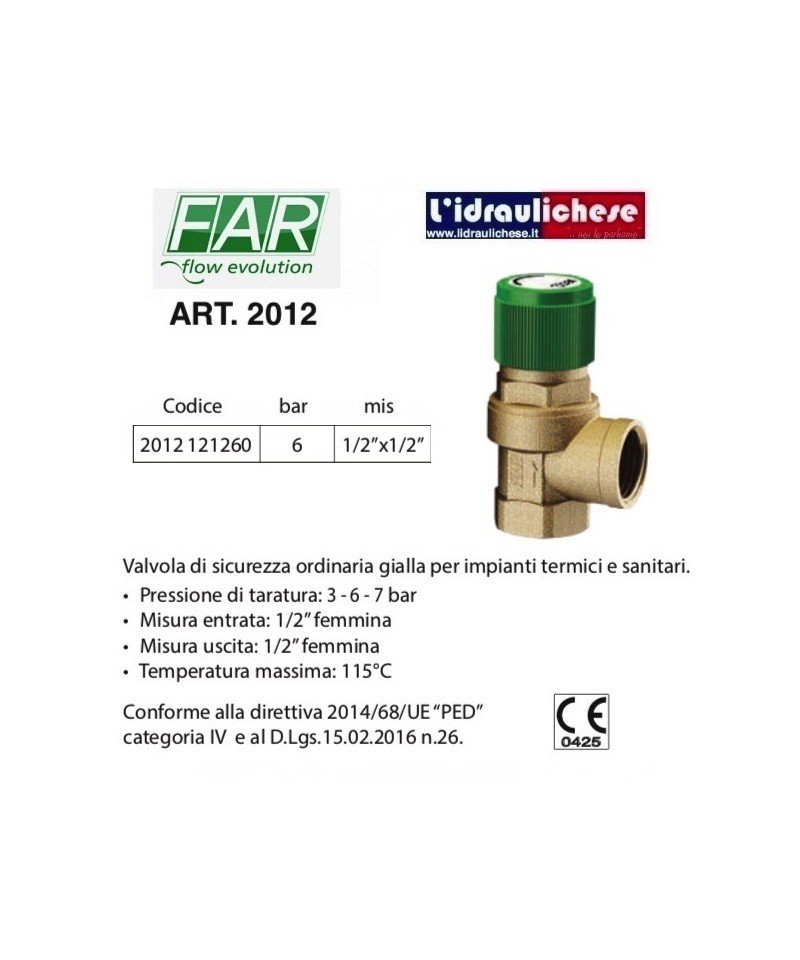

Ordentliches gelbes Sicherheitsventil für Heizungs- und Sanitäranlagen.
• Einstellungsdruck: 3 - 6 - 7 bar
• Eingangsdurchmesser: 1/2” weiblich
• Ausgangsdurchmesser: 1/2” weiblich
• Höchsttemperatur: 115°C
Konform zur Richtlinie 2014/68/EU “Druckgeräte”
Kategorie IV und zum D.Lgs.15.02.2016 Nr.26
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Ordentliches gelbes Sicherheitsventil für Heizungs- und Sanitäranlagen.
• Einstellungsdruck: 3 - 6 - 7 bar
• Eingangsdurchmesser: 1/2” weiblich
• Ausgangsdurchmesser: 1/2” weiblich
• Höchsttemperatur: 115°C
Konform zur Richtlinie 2014/68/EU “Druckgeräte”
Kategorie IV und zum D.Lgs.15.02.2016 Nr.26
G21
Zulässiger MID-Energiezähler für Heizung und Kühlung. Nennleistung: 2,5 m3/h (Qn 2,5).
Inklusive Rücklauftemperatursonde.
Optische Kommunikationsschnittstelle. Kvs 5,0.
Gewinde 1”. Länge 130 mm.
HW-Serie
THERMISCHER FLYWHEEL FÜR INSTALLATIONEN
WARM-!KALT MIT WÄRMEPUMPE
Thermisches Flflywheel vorbereitet für hydraulische Module
Das thermische Flywheel BRV ModvlvS HW ist für Klimatisierungsinstallationen gedacht.
Bei Installationen mit Wärmepumpe fungiert es als Schnittstelle
für die Hydraulik und erfüllt die Funktion der Speicherung. Es ermöglicht die Begrenzung der Anzahl von
Starts und Stops der Außeneinheit der Wärmepumpe.
Das thermische Flywheel BRV ModvlvS HW ist für die Installation von
zwei BRV ModvlvS Gruppen. Es kann horizontal installiert werden, um eine schnelle
Verbindung des Primärsystems mit der Wärmepumpe und des Sekundärsystems
zum Endverbraucher, wie z.B. Ventilatorkonvektoren oder Paneele
Strahlenwärme, durch hydraulische Module.
Wenn nötig, kann das thermische Flywheel auch vertikal installiert werden,
als häufigste Ausführung. Bei dieser Art der Installation muss auf der Sekundärseite
ein Verteiler montiert werden, wenn Sie zwei oder mehr Zonen
mit hydraulischen Modulen verwalten möchten. Es wird daher notwendig sein,
die zwei nicht verwendeten Anschlüsse zu verschließen.
Die vertikale Installation des thermischen Flywheels ist in Bezug auf
die Rohrleitungen komplexer und erfordert den Einsatz eines Verteilers.
Dies führt somit zu höheren Installationskosten und einer größeren
Anzahl von Anschlüssen im Vergleich zur horizontalen Installation.
Messingkörper PVC-Griff Grafite-Dichtung M/F-Anschlüsse PN16 Max. Temperatur 80 °C Entspricht INAIL-Normen
Gelbes Sicherheitsventil für thermische und sanitäre Anlagen.
• Einstelldruck: 3 - 6 - 7 bar
• Eingangsnut: 1/2“ weiblich
• Ausgangsnut: 1/2“ weiblich
• Höchsttemperatur: 115°C
Konform der Richtlinie 2014/68/EU „PED“
Kategorie IV und dem D.Lgs.15.02.2016 n.26
Art. 652
Funktion
Der Defangator ist ein Gerät, das es ermöglicht, Schlamm
und Eisenpartikel in hydraulischen Kreisläufen zu sammeln, Rückstände, die
die Funktionsweise vieler Komponenten wie Kessel,
Synchronpumpen, Zähler und Magnetzähler usw. gefährden können.
Seine besondere innere Struktur, die von BRV in seinen Laboren entwickelt wurde,
nutzt einige einfache physikalische Prinzipien, die es ermöglichen,
durch Druckunterschied eine Ruhezone des Fluidstroms zu schaffen, in der
Schlamm und Eisenpartikel abgelagert werden, da sie von einem starken
Neodym-Magneten angezogen werden. Diese können dann einfach
vom System entfernt werden, indem man das Entleerungsventil betätigt, eine Aktion, die wir
bei jedem Systemstart wiederholen empfehlen, insbesondere in älteren Anlagen, die stärker
korrosionsanfällig sind und daher eine höhere Konzentration von Schlamm
und Eisenpartikeln aufweisen.
Eigenschaften
• Kompakte Abmessungen kombiniert mit sehr geringen Druckverlusten;
• Es sind keine Wartungs- oder Reinigungsarbeiten am Gerät erforderlich,
außer der regelmäßigen Entleerung des gesammelten Schlamms über das
Entleerungsventil;
• Neodym-Magnet mit einer Anziehungskraft von 4,5 Kg und 13.000 Gauss
magnetischem Feld;
• Einfache Installation in Rückfördergruppen oder direkt in der
Leitung im Kreislauf (vertikale Montage);
• Breite Produktpalette für Durchflussraten bis zu 5.000 l/h;
• Kompatibel mit Frostschutzmitteln (Glykol $ 50%).
PN 10. Maximaltemperatur 110°C
Verfügbare Außenanschlüsse und Kvs:
DN20: 1” x 130 mm - Kvs 15
DN25: 1”1/2 x 180 mm - Kvs 21
DN32: 2” x 180 mm - Kvs 21
Umbaukits für die Installation des
Defangators auf direkten Modulen. Bestehend
aus Defangator, Kappen-Set und Dichtung,
Kugelhahn. Das Kit muss installiert werden
im Rücklauf des direkten Moduls, wie
auf dem Bild sichtbar.

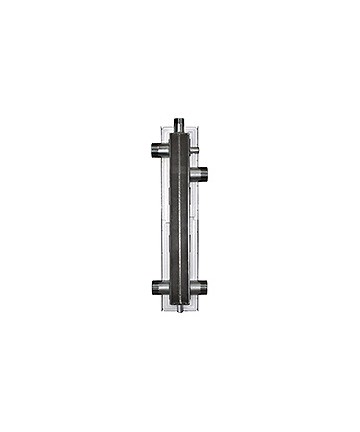

Hydraulikseparator der Serie HW 60
Hydraulikseparator HW 60/125
Isolierter Hydraulikseparator, der vor dem Kollektor zu verbinden ist. Dieses Gerät ermöglicht es, den Primärkreislauf vom Sekundärkreis hydraulisch zu trennen und erlaubt einen größeren Volumenfluss am Kollektor im Vergleich zum was in der Heizung zirkuliert. Besonders empfohlen in Verbindung mit Kesselheizungen. Tatsächlich garantiert es bei einer korrekten Regelung des Heizkreiselpumpen eine niedrige Rücklauftemperatur (immer unter 57 °C, Kondensationstemperatur von Wasserdampf im Erdgas), wodurch die Effizienz der Anlage erhöht wird.
Unterer Anschluss 1/2” weiblich für Kesselsonde.
Abmessungen des isolierenden Gehäuses: 110 x 110 mm.
HW 60/125 1” für Durchflussraten bis zu 2 m3/h - Code: HW60/125-04
Anschluss an den Kollektor: 1” männlich, Achsenabstand 125 mm
Anschluss an den Kessel: 1” weiblich, Achsenabstand 250 mm
Kollektor HV 60/125 (2 m3/h - 50 kW). Für 2 und 3 Module DN25.
Isolierter Verteilungskollektor für Leistungen bis zu 50 kW (mit Temperaturdifferenz ΔT = 20 K im Primärkreis).
Maximaler Durchfluss bis zu 2 m3/h - Max. 6 bar.
Abmessungen des isolierenden Gehäuses: 110 x 110 mm.
Anschlüsse an die Module: 1” männlich, Abstand 125 mm (Schritt 250 mm).
Anschluss an den Hydraulikseparator cod. HW60/125-04 mit 1” männlich gewinde (Abstand 125 mm); für den Anschluss verwenden Sie 2 Sätze cod. 04629SET (1”).
| HV 60/125-2 | Für den Anschluss von 2 Modulen DN25 | 508 mm | HV60/125-2 |
Clima M
Hydraulisches Modul mit 2-Wege-Mischventil und 3-Wege-Mischventil für
Heizungssysteme, mit hocheffizienter Umwälzpumpe. Steuerung
24 VDC integriertes Klimasteuergerät mit Boiler-Kontaktsteuerung für einen
integrierten Heizkreis.
• Isolierbox aus EPP (250x466x215 mm);
• 3-Wege-Mischventil mit integriertem Bypass;
• Servomotor M21;
• 2 Sonden;
• Thermometer mit Skala 0°÷120°C;
• Integriertes Rückschlagventil 20 mbar, deaktivierbar;
• Umwälzpumpe Wilo Para 25/8 SC;
• Abstand 125 mm.
PN 6. Maximaltemperatur 110°C.
Für Leistungen bis zu 38 kW (bei !t 15 K).
Maximale Durchflussrate von 2200 l/h.
Kvs-Wert: 7,0.
Anschlüsse: 1” Weiblich
Wandbefestigungswinkel für Verteiler
HV 80. Der Abstand zwischen Wand und Zentrum
des Verteilers beträgt 160 mm.
M2 Energy
Das hydraulische Modul M2 Energy ist ähnlich dem Modell
M2 mit der Hinzufügung der Vorrichtung für
die Installation eines Energiezählers
Qn 2,5 (3/4”) DN20.

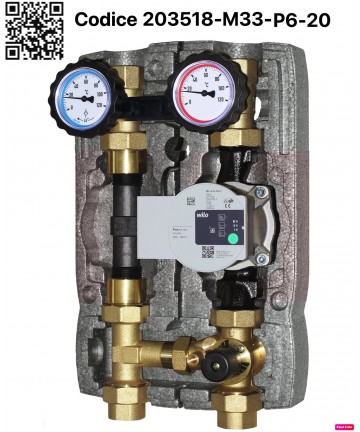

M2 MIX33
Hydraulikmodul mit 2-Wege-Mischventilund 3-Wege-Ventil für Anlagen
zur Heiz- und Kühltechnik, für Zirkulationspumpen DN32 1"1/4 (180 mm).
• Isoliergehäuse aus EPP (250x400x170 mm);
• 3-Wege-Mischventil mit integrierbarem einstellbarem Bypass;
• Thermometer mit Skala 0°÷120°C;
• integriertes Rückschlagventil 20 mbar;
• Abstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Pumpe).
Für Leistungen bis zu 76 kW (mit !t 15 K).
Maximale Durchflussrate von 4400 l/h (mit einer Pumpe mit einer Förderhöhe von 8 m).
Kvs-Wert: 16,0.
Anschlüsse: 1"1/4 Weiblich

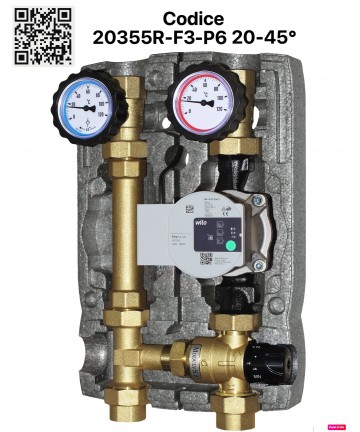

M2 FIX3
Hydraulisches Modul mit 2 Wege-Mischventil mit festem Mischpunkt
für Heizungsanlagen, für Zirkulatoren DN25 1” (180 mm).
• Isolierbox aus EPP (250x380x170 mm);
• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;
• Thermometer mit Skala 0°÷120°C;
• integrierte Rückschlagventil 20 mbar deaktivierbar;
• Abstand 125 mm.
PN 10, max. Temperatur 110°C (Gruppe ohne Zirkulator).
Für Leistungen bis 14 kW (mit !t 8 K).
Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 8 m Förderhöhe).
Kvs-Wert: 3,3.
Anschlüsse: 1” Weiblich
3 FUNKTIONEN IN EINEM PRODUKT
Ein einziges Gerät für die Sicherheit Ihres Hauses.
- Erkennt Kohlenmonoxid (CO)
- Erkennt Methan
- Erkennt GLP
Die Funktion des Geräts passt sich dem zu überwachenden Gas an,
je nach Art der Installation.
Hohe Installation + zur Verwendung bei Methan
Niedrige Installation + zur Verwendung bei GLP
Installation auf Menschhöhe + perfekt für
Todo
TEST
TECHNISCHE SPEZIFIKATIONEN
Versorgungsspannung: 230Vac / 50Hz
Sensor.
Halbleiter (GLP/Methan)
Elektrochemisch (CO)
Verbindung zu elektromechanischen Ventilen NA/NC
Sensorlebensdauer: max. 5 Jahre
Zusätzlich zur Eignung zur Erkennung von Gasleckagen im Haushaltsbereich erfüllt es ebenfalls die Vorgaben des
Gesetzesdekrets Nr. 191, das die Pflicht vorschreibt, für Immobilien, die für Kurzzeit- oder Touristenvermietungen bestimmt sind, Geräte zur
Erkennung von Gas und Kohlenmonoxid zu installieren.
M3 FIX3
Das Hydraulikmodul M3 FIX3 ist ähnlich dem Modell M2 FIX3 mit einem zusätzlichen
einem Überdruckausgleichs-Bypassventil (0-0,5 bar).
Art. 652
Funktion
Der Defangator ist ein Gerät, das es ermöglicht, Schlamm
und Eisenpartikel in hydraulischen Systemen zu sammeln, Rückstände, die
die Funktionsfähigkeit vieler Komponenten wie Kessel,
Synchronpumpen, Zähler und magnetische Zähler usw. beeinträchtigen können.
Seine spezielle innere Konstruktion, entwickelt von BRV in seinen Laboratorien,
nutzt einige einfache physikalische Prinzipien, die es ermöglichen,
durch Druckunterschied eine ruhige Zone des Fluidstroms zu schaffen, in der
Schlämme und Eisenpartikel abgelagert werden, da sie von einem starken
Neodym-Magneten angezogen werden. Diese können dann einfach
aus der Anlage durch Betätigung des Entlüftungsventils entfernt werden, eine Maßnahme, die wir empfehlen,
bei jedem Anlagenstart zu wiederholen, insbesondere bei älteren Anlagen, die stärker
korrosionsanfällig sind und daher eine höhere Konzentration von Schlämmen
und Eisenpartikeln aufweisen.
Eigenschaften
• Kompakte Abmessungen in Kombination mit äußerst niedrigen Druckverlusten;
• Keine Wartungs- oder Reinigungsarbeiten am Gerät erforderlich,
außer der regelmäßigen Entleerung des gesammelten Schlamms über das Entlüftungsventil;
• Neodym-Magnet mit einer Zugkraft von 4,5 kg und 13.000 Gauss an
magnetischem Feld;
• Einfache Installation in Rückförderungsgruppen oder direkt in die Leitung im
System (vertikale Montage);
• Breite Palette verfügbar für Durchflüsse bis zu 5.000 l/h;
• Kompatibel mit Frostschutzmitteln (Glykol $ 50%).
PN 10. Maximale Temperatur 110°C
Verfügbare externe Anschlüsse und Kvs:
DN20: 1” x 130 mm - Kvs 15
DN25: 1”1/2 x 180 mm - Kvs 21
DN32: 2” x 180 mm - Kvs 21
Umbaukit zur Installation des
Defangators auf Direktemodulen. Bestehend aus
Defangator, Kappen-Set und Dichtung,
Kugelventil. Das Kit muss installiert werden
im Rücklauf des Direktmoduls, wie
im Bild sichtbar.
