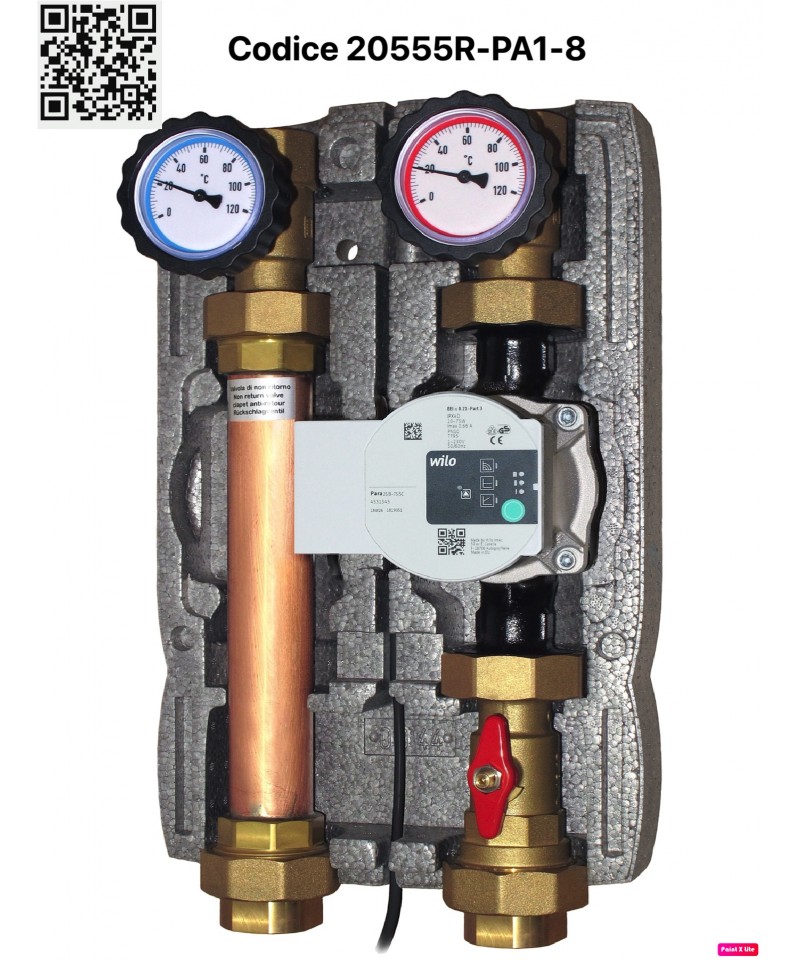

HYDRAULISCHES MODUL BRV DN32 20555R-M33-PA1-8 Wilo Stratos Para 30/1-8

Art. 652

Funktion

Der Defangator ist ein Gerät, das es ermöglicht, Schlamm

und eisenhaltige Partikel in hydraulischen Kreisläufen zu sammeln, Rückstände, die

die Funktion vieler Komponenten wie Kessel,

Synchronpumpen, Zähler und magnetische Zähler usw. beeinträchtigen können.

Seine besondere interne Struktur, die von BRV in seinen Laboren entwickelt wurde,

nutzt einige einfache physikalische Prinzipien, die es ermöglichen,

durch Druckunterschied eine ruhige Zone des Fluidstroms zu schaffen, in der

Schlamm und eisenhaltige Partikel abgelagert werden, da sie von einem leistungsstarken

Neodym-Magneten angezogen werden. Diese können dann einfach

aus der Anlage entfernt werden, indem man den Ablasshahn betätigt, eine Operation, die wir

empfehlen, bei jedem Anlagenstart zu wiederholen, insbesondere bei älteren

Anlagen, die anfälliger für Korrosion sind und daher eine höhere Konzentration von Schlamm

und eisenhaltigen Partikeln aufweisen.

Eigenschaften

• Kompakte Abmessungen in Verbindung mit extrem niedrigen Druckverlusten;

• Keine Wartungs- oder Reinigungsarbeiten am Gerät erforderlich,

außer der regelmäßigen Entleerung des durch das Ventil

gesammelten Schlamms;

• Neodym-Magnet mit einer Anziehungskraft von 4,5 kg und 13.000 Gauss

magnetischem Feld;

• Einfache Installation in Fördergruppen oder direkt in der

Leitung (vertikale Montage);

• Breites Spektrum verfügbar für Durchflussraten bis zu 5.000 l/h;

• Kompatibel mit Frostschutzmitteln (Glykol $ 50%).

PN 10. Maximale Temperatur 110°C

Externe Anschlüsse und Kvs verfügbar:

DN20: 1” x 130 mm - Kvs 15

DN25: 1”1/2 x 180 mm - Kvs 21

DN32: 2” x 180 mm - Kvs 21

Umbaukit für die Installation des

Defangators an Direktemodulen. Bestehend

aus Defangator, Kappe und Dichtung,

Kugelhahn. Das Kit muss installiert werden

am Rücklauf des Direktenmoduls, wie

auf dem Bild sichtbar.

Automatisches ON-OFF Elektromagnetisches Ventil mit direkter Betätigung für normalerweise geschlossenen Gasbetrieb der Klasse A mit Gewindeanschlüssen. Schnelle Öffnung und Schließung. Maximaler Druck 0,5 bar

Schnelle Öffnung und Schließung mit Durchflussregelung. Gehäuse aus Aluminium. Spule mit IP65 Stecker (1/2"-3/4"-1"). Spule mit elektrischer Box IP54 (1 1/4"- 1 1/2"-2"). Geeignet für technische Gase, Erdgas, Flüssiggas (GPL), für nicht aggressive Gase und Luft. Betriebstemperatur: -20÷60°C.

Konformitätserklärung siehe angehängte PDF

Kollektoren HV60 und HV70

Isolierter Verteilungskollektor für hydraulische Module:

• Isolierung aus EPS;

• Achsabstand 125 mm.

Modelle HV 60: bis zu 50 kW (mit !t 20 K). Bis zu 2 m3/h - Max. 6 bar.

Modelle HV 70: bis zu 70 kW (mit !t 20 K). Bis zu 3 m3/h - Max. 6 bar.

Wandhalterung. Dank der Wandhalterung und der Stützplatte ist es möglich, das hydraulische Modul zu unterstützen

in einem Abstand von 100 oder 150 mm zwischen der Wand und der Achse der Rohrleitungen. Es ist möglich, die weiblichen Anschlüsse des Moduls

auf die unteren Gewinde der beiden Anschlüsse wiederzuverwenden. Einsteckmaß: 60 mm.

Bohrabstand 125 mm. Gewindete Anschlüsse: 1”1/2 männlich x 1”1/2 drehbare Kappe.

Hydraulikseparator der Serie HW 60

Hydraulikseparator HW 60/125

Isolierter Hydraulikseparator, der vor dem Kollektor zu verbinden ist. Dieses Gerät ermöglicht es, den Primärkreislauf vom Sekundärkreis hydraulisch zu trennen und erlaubt einen größeren Volumenfluss am Kollektor im Vergleich zum was in der Heizung zirkuliert. Besonders empfohlen in Verbindung mit Kesselheizungen. Tatsächlich garantiert es bei einer korrekten Regelung des Heizkreiselpumpen eine niedrige Rücklauftemperatur (immer unter 57 °C, Kondensationstemperatur von Wasserdampf im Erdgas), wodurch die Effizienz der Anlage erhöht wird.
Unterer Anschluss 1/2” weiblich für Kesselsonde.

Abmessungen des isolierenden Gehäuses: 110 x 110 mm.

HW 60/125 1” für Durchflussraten bis zu 2 m3/h - Code: HW60/125-04

Anschluss an den Kollektor: 1” männlich, Achsenabstand 125 mm
Anschluss an den Kessel: 1” weiblich, Achsenabstand 250 mm

DREHSTÜCK AUS MESSING 3/4X1/2 WEIBLICH MÄNNLICH MIT EINGEBAUTEM RÜCKSCHLAGVENTIL

Hydraulikseparator der Serie HW 60

Hydraulikseparator HW 60/125

Isolierter Hydraulikseparator zum Anschluss vor dem Verteiler. Dieses Gerät ermöglicht die hydraulische Trennung des Primärkreises vom Sekundärkreis und sorgt für eine höhere Volumenströmung am Verteiler im Vergleich zu dem, was in der Therme zirkuliert. Besonders empfehlenswert in Verbindung mit Brennwertkesseln. Mit einer korrekten Regelung des Umwälzpumpen der Therme garantiert es eine niedrige Rücklauftemperatur (immer unter 57°C, der Kondensationstemperatur des Wasserdampfs im Erdgas) und erhöht die Effizienz der Anlage.
Untere Anschluss 1/2” weiblich für die Therme.

Abmessungen des isolierenden Boxabschnitts: 110 x 110 mm.

HW 60/125 1”1/4 für Durchflussraten bis zu 3 m3/h - Code: HW60/125-05
Anschluss an den Verteiler: 1”1/4 männlich, Abstand 125 mm
Anschluss an die Therme: 1”1/4 weiblich, Abstand 250 mm

M3 FIX3

Das Hydraulikmodul M3 FIX3 ist ähnlich dem Modell M2 FIX3 mit einem zusätzlichen

einem Überdruckausgleichs-Bypassventil (0-0,5 bar).

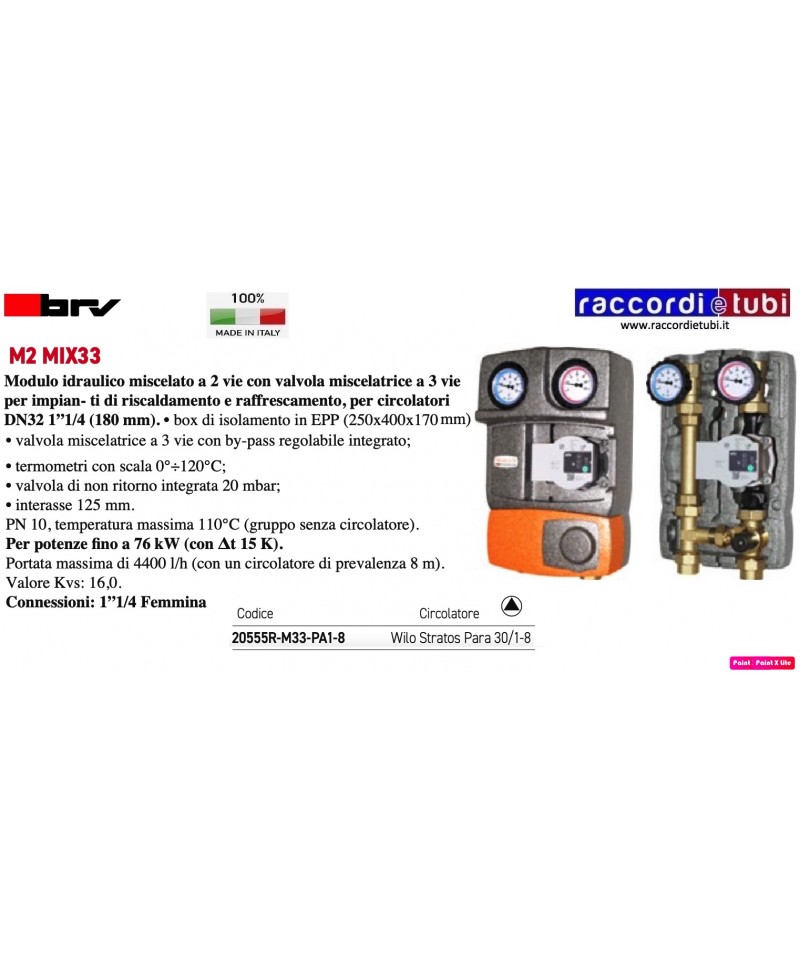

M2 MIX33

Hydraulikmodul gemischter 2-Wege mit Mischventilund 3-Wege für Anlagen

zur Heizung und Kühlung, für Umwälzpumpen DN32 1”1/4 (180 mm).

• Isoliergehäuse aus EPP (250x400x170 mm);

• 3-Wege-Mischventil mit integriertem verstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar;

• Achsabstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen von bis zu 76 kW (mit !t 15 K).

Maximaler Durchfluss von 4400 l/h (mit einer Pumpe mit einer Förderhöhe von 8 m).

Kvs-Wert: 16,0.

Anschlüsse: 1”1/4 Weiblich

Honeywell E125S Entlüftungsventil Messing d.3/8 Für Solaranlagen

M2 MIX33 Energy

Das hydraulische Modul M2 MIX33 Energy ist

analog zum Modell M2 MIX33 mit der Ergänzung

der Vorrichtung zur Einspeisung eines

Energiezähler Qn 2,5 (3/4") DN20

Ordentliches gelbes Sicherheitsventil für thermische und sanitärtechnische Anlagen.

• Einstelldruck: 3 - 6 - 7 bar

• Eingangsdurchmesser: 1/2” männlich

• Ausgangsdurchmesser: 1/2” weiblich

• Maximale Temperatur: 115°C

Konform mit der Richtlinie 2014/68/UE “PED”

Kategorie IV und dem D.Lgs.15.02.2016 Nr.26.

M2

Direktes 2-Wege-Hydraulikmodul für Heiz- und Kühlsysteme,

für Zirkulationspumpen DN32 1”1/4 (180 mm).

• EPP-Isolierbox (250x400x170 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulationspumpe).

Für Leistungen bis zu 111 kW (mit !t 20 K).

Maximaler Durchfluss von 4800 l/h (mit einer Pumpe mit einem Druck von 8 m).

Kvs-Wert: 21,0.

Anschlüsse: 1”1/4 Weiblich

Hydraulischer Separator HW 80/125

Isolierter hydraulischer Separator für Leistungen bis zu 165 kW, der vor dem Verteilersammelbehälter HV 80 angeschlossen werden muss. Dieses Gerät ermöglicht die hydraulische Trennung des Primärkreises vom Sekundärkreis und ermöglicht eine größere Volumenzirkulation im Sammelbehälter im Vergleich zu dem, was in den Kessel zirkuliert. Besonders empfohlen in Kombination mit Kondensationskesseln. Tatsächlich gewährleistet eine korrekte Einstellung des Kesselumwälzers eine niedrige Rücklauftemperatur (immer unter 57 °C, der Kondensationstemperatur des Wasserdampfs im Erdgas) und erhöht die Effizienz der Anlage.

Maximaler Durchfluss bis zu 7,25 m3/h - Max 6 bar.
Isolierbox-Abmessungen: 152x152 mm.

Oberer Anschluss 1”1/4 männlich für Sicherheitsgruppe.
Anschlüsse 1/2” weiblich für Ablauf (unten) und Temperatursensor (seitlich).

M2

direktes hydraulisches Modul mit 2 Wegen für Heizungs- und Kühlanlagen,

für Zirkulatoren DN25 1” (180 mm).

• Isolierbox aus EPP (250x380x170 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar, ausschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis 50 kW (mit !t 20 K).

Maximaler Durchfluss von 2150 l/h (mit einem Zirkulator mit einer Förderhöhe von 6 m).

Kvs-Wert: 8,0.

Anschlüsse: 1” Weiblich
