DEFANGATOR BRV DN32 2" 107652-21-SET

STANDARD UNIVERSALTEIL MM.600

Ordentliches gelbes Sicherheitsventil für thermische und sanitäre Anlagen.

• Einstelldruck: 3 - 6 - 7 bar

• Eingangsanlage: 1/2” männlich

• Ausgangsanlage: 1/2” weiblich

• Maximale Temperatur: 115°C

Konform mit der Richtlinie 2014/68/EU „PED“

Kathegorie IV und dem D.Lgs.15.02.2016 Nr. 26.

STANDARD UNIVERSALFÜHLER MM.400

M2

Direktes 2-Wege-Hydraulikmodul für Heizungs- und Kühlanlagen,

für Zirkulatoren DN32 1”1/4 (180 mm).

• Isoliergehäuse aus EPP (250x400x170 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 111 kW (mit !t 20 K).

Maximale Durchflussrate von 4800 l/h (mit einer Förderhöhe von 8 m).

Kvs-Wert: 21,0.

Anschlüsse: 1”1/4 weiblich

M2

Direktes 2-Wege-Hydraulikmodul für Heiz- und Kühlsysteme,

für Zirkulationspumpen DN32 1”1/4 (180 mm).

• EPP-Isolierbox (250x400x170 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulationspumpe).

Für Leistungen bis zu 111 kW (mit !t 20 K).

Maximaler Durchfluss von 4800 l/h (mit einer Pumpe mit einem Druck von 8 m).

Kvs-Wert: 21,0.

Anschlüsse: 1”1/4 Weiblich

M2 FIX3

Hydraulisches Modul mit 2-Wege-Mischventil und fest eingestelltem Mischpunkt

für Heizungsanlagen, für Umwälzpumpen DN20 3/4” (130 mm).

• Isoliergehäuse aus EPP (180x302x142 mm);

• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar, ausschaltbar;

• Abstand 90 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Pumpe).

Für Leistungen bis zu 9 kW (mit !t 8 K).

Maximaler Durchfluss von 1000 l/h (mit einer Pumpe mit 8 m Förderhöhe).

Kvs-Wert: 1,9.

Anschluss an den Verteiler: drehbarer Anschluss 3/4” männlich.

Anschluss zur Nutzung: 3/4” weiblich.

Kombinierter Verteiler HV 60/90W

Isolierter Verteilers mit integriertem hydraulischen Separator:

• Isolierung aus PPE;

• seitlicher Anschluss 1/2” weiblich für Zubehör;

• unterer Anschluss 1/2” weiblich für Temperaturfühler;

• Anschluss 1” männlich mit flacher Dichtung für Sicherheitsgruppe;

• Modulabstand: 90 mm;

• Abstand zum Primäranschluss: 380 mm.

Bis zu 50 kW (mit ! t 20 K). Bis zu 2 m3/h - Max. 6 bar.

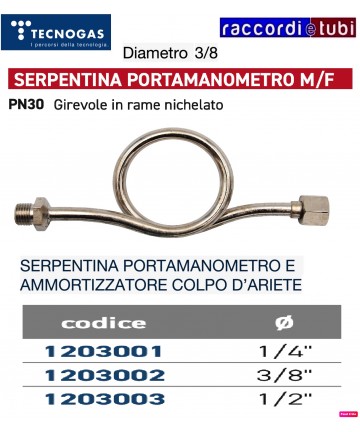

MANOMETER-SCHLAUCH PN30 MIT DOPPELMUTTER Drehbar aus nickelbeschichtetem Kupfer

HW-Serie

THERMISCHE FLYWHEEL FÜR INSTALLATIONEN

WARM-!KALT MIT WÄRMEPUMPE

Thermisches Flywheel für hydraulische Module

Das thermische Flywheel BRV ModvlvS HW ist für Klimatisierungsinstallationen konzipiert.

In Installationen mit Wärmepumpe dient es als Schnittstelle

hydraulisch und erfüllt die Funktion der Speicherung. Es ermöglicht, die Anzahl der

Starts und Stopps der Außeneinheit der Wärmepumpe zu begrenzen.

Das thermische Flywheel BRV ModvlvS HW ist für die Installation von

zwei BRV ModvlvS-Einheiten vorgesehen. Es kann horizontal installiert werden, um eine schnelle

Verbindung der Primärseite zur Wärmepumpe und der Sekundärseite

zum Endverbraucher, zum Beispiel Ventil-Konvektoren oder Paneelen

Strahlung, durch hydraulische Module.

Wenn nötig, kann das thermische Flywheel auch vertikal installiert werden,

als häufigste Ausführung. Bei dieser Art der Installation ist es erforderlich, auf der Sekundärseite einen Kollektor zu montieren, falls zwei oder mehr Zonen über hydraulische Module gesteuert werden sollen. Daher muss es notwendig sein, die beiden nicht verwendeten Anschlüsse abzudichten.

Die vertikale Installation des thermischen Flywheels ist komplexer in Bezug auf die Rohre und erfordert den Einsatz eines Kollektors.

Dies führt zu höheren Installationskosten und einer größeren Anzahl

von Verbindungen im Vergleich zur horizontalen Installation.

Automatisches ON-OFF-Elektroventil mit direkter Betätigung für normalerweise geschlossenen Gasbetrieb der Klasse A mit Gewindeanschlüssen. Schnelles Öffnen und Schließen. Maximaler Druck 0,5 bar

Schnelles Öffnen und Schließen mit Durchflussregelung. Gehäuse aus Aluminium. Spule mit IP65-Stecker (1/2"-3/4"-1"). Spule mit IP54-Elektrokasten (1 1/4"- 1 1/2"-2"). Geeignet für technische Gase, Erdgase, Flüssiggas (LPG), für nicht aggressive Gase und Luft. Betriebstemperatur: -20÷60°C.

Konformitätserklärung siehe angehängte PDF

Hydraulikmodul oder Hebegruppe BRV Bis zu 50 kW ohne Pumpe 20355R ohne Bypass

Die Serie MovlvS DN25 ist eine komplette Produktreihe, die mit spezifischen Modellen alle Anforderungen von Anlagen abdeckt: von Heizkreisen mit mittlerer und niedriger Temperatur, über die Notwendigkeiten der Energieabrechnung, bis zu Kühlsystemen; alles mit der Möglichkeit einer Betriebssteuerung durch Klimasteuerungen, die auch im Pumpengruppe integriert sein können.
Sie können an Heizkreise mit Leistungen von bis zu 50 kW angeschlossen werden, bei einem deutlich reduzierten Energieverbrauch, garantiert durch hocheffiziente Synchronpumpen.
Die Anschlüsse an den Kreislauf oder den Verteiler werden mit einem Innengewinde von 1“ oder 1“1/4 realisiert. Die Module der Variante M3 sind zudem mit einem Bypass-Balanceventil ausgestattet, das eine präzise Regelung des Differenzdrucks im Kreislauf ermöglicht. Es gibt eine große Auswahl an Zubehör und Komponenten, die die Produktreihe ergänzen: Verteiler, Fittings, Sicherheitsgruppen, Mischer und Servomotoren.

Kollektoren HV60 und HV70

Isolierter Verteilungskollektor für hydraulische Module:

• Isolierung aus EPS;

• Achsabstand 125 mm.

Modelle HV 60: bis zu 50 kW (mit !t 20 K). Bis zu 2 m3/h - Max. 6 bar.

Modelle HV 70: bis zu 70 kW (mit !t 20 K). Bis zu 3 m3/h - Max. 6 bar.

M2 FIX3

Hydraulikmodul gemischt mit 2 Wegen und festes Mischventil

für Heizungsanlagen, für Umwälzpumpen DN25 1” (180 mm).

• Isolierbox aus EPP (250x380x170 mm);

• einstellbares thermostatgesteuertes Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integriertes Rückschlagventil 20 mbar abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 14 kW (mit !t 8 K).

Maximale Durchflussmenge von 1500 l/h (mit einer Pumpe mit einer Überhöhung von 8 m).

Kvs-Wert: 3,3.

Anschlüsse: 1” Weiblich

Automatisches ON-OFF-VENTIL MIT DIREKTEM ANTRIEB für gasförmige Medien, normalerweise geschlossen, Klasse A mit Gewindeanschlüssen. Schnelles Öffnen und Schließen. Maximaler Druck 0,5 bar

Schnelles Öffnen und Schließen mit Durchflussregelung. Gehäuse aus Aluminium. Spule mit IP65-Stecker (1/2"-3/4"-1"). Spule mit IP54-Elektrokasten (1 1/4"-1 1/2"-2"). Geeignet für technische Gase, Erdgas, Flüssiggas (LPG), für nicht aggressive Gase und Luft. Betriebstemperatur: -20 bis 60 °C.

Konformitätserklärung, siehe angehängte PDF

M2 MIX33

Hydraulikmodul mit 2-Wege-Mischventilund 3-Wege-Ventil für Anlagen

zur Heiz- und Kühltechnik, für Zirkulationspumpen DN32 1"1/4 (180 mm).

• Isoliergehäuse aus EPP (250x400x170 mm);

• 3-Wege-Mischventil mit integrierbarem einstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• integriertes Rückschlagventil 20 mbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Pumpe).

Für Leistungen bis zu 76 kW (mit !t 15 K).

Maximale Durchflussrate von 4400 l/h (mit einer Pumpe mit einer Förderhöhe von 8 m).

Kvs-Wert: 16,0.

Anschlüsse: 1"1/4 Weiblich

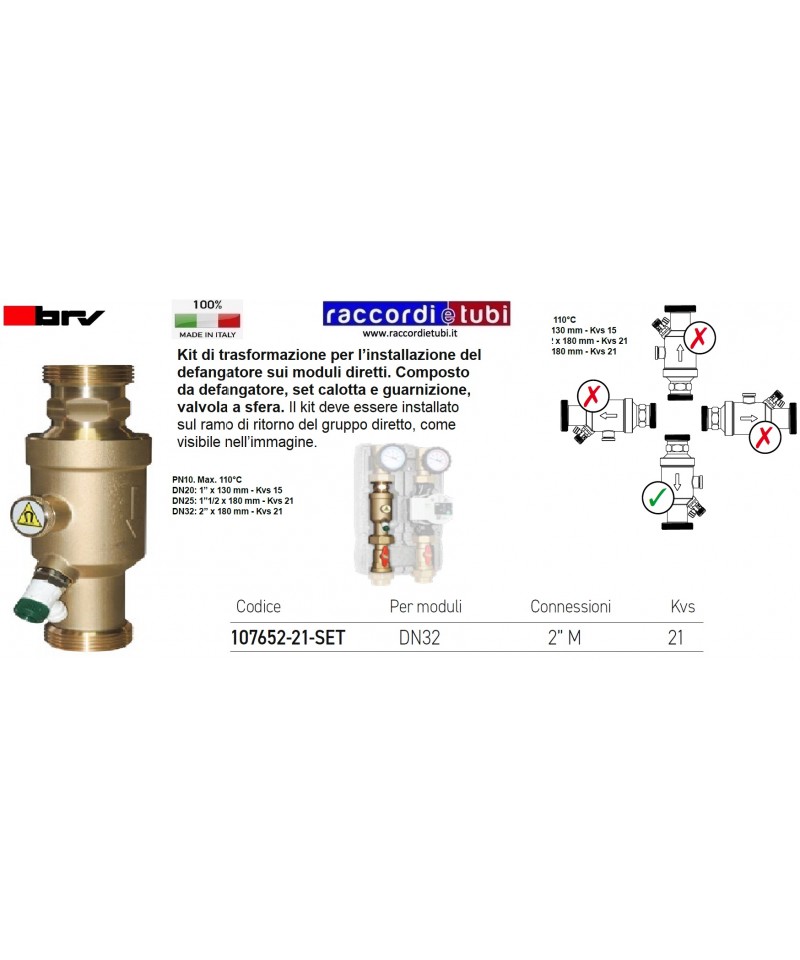

Art. 652

Funktion

Der Defangator ist ein Gerät, das es ermöglicht, Schlamm

und Eisenpartikel in hydraulischen Kreisläufen zu sammeln, Rückstände, die

die Funktionsweise vieler Komponenten wie Kessel,

Synchronpumpen, Zähler und Magnetzähler usw. gefährden können.

Seine besondere innere Struktur, die von BRV in seinen Laboren entwickelt wurde,

nutzt einige einfache physikalische Prinzipien, die es ermöglichen,

durch Druckunterschied eine Ruhezone des Fluidstroms zu schaffen, in der

Schlamm und Eisenpartikel abgelagert werden, da sie von einem starken

Neodym-Magneten angezogen werden. Diese können dann einfach

vom System entfernt werden, indem man das Entleerungsventil betätigt, eine Aktion, die wir

bei jedem Systemstart wiederholen empfehlen, insbesondere in älteren Anlagen, die stärker

korrosionsanfällig sind und daher eine höhere Konzentration von Schlamm

und Eisenpartikeln aufweisen.

Eigenschaften

• Kompakte Abmessungen kombiniert mit sehr geringen Druckverlusten;

• Es sind keine Wartungs- oder Reinigungsarbeiten am Gerät erforderlich,

außer der regelmäßigen Entleerung des gesammelten Schlamms über das

Entleerungsventil;

• Neodym-Magnet mit einer Anziehungskraft von 4,5 Kg und 13.000 Gauss

magnetischem Feld;

• Einfache Installation in Rückfördergruppen oder direkt in der

Leitung im Kreislauf (vertikale Montage);

• Breite Produktpalette für Durchflussraten bis zu 5.000 l/h;

• Kompatibel mit Frostschutzmitteln (Glykol $ 50%).

PN 10. Maximaltemperatur 110°C

Verfügbare Außenanschlüsse und Kvs:

DN20: 1” x 130 mm - Kvs 15

DN25: 1”1/2 x 180 mm - Kvs 21

DN32: 2” x 180 mm - Kvs 21

Umbaukits für die Installation des

Defangators auf direkten Modulen. Bestehend
