Artikel-Nr.: 022615

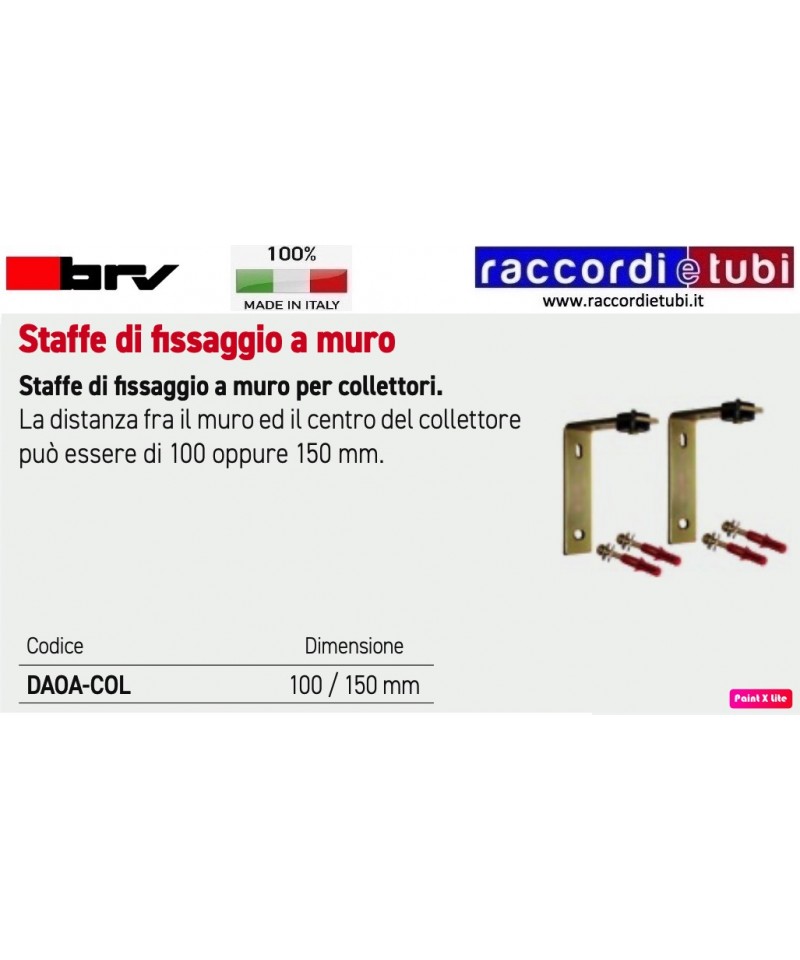

Wandmontagehalter DAOA-COL zur Unterstützung von Kollektoren der Serie HV 60/90
Paar von Halterungen zur Unterstützung des Kollektors MODVLVS Serie HV60 oder MODVLVS HV70 mit dem entsprechenden Isolierkasten. Der Abstand zwischen der Wand und der Mitte des Kollektors kann 100 oder 150 mm betragen. Immer sofort verfügbar, wenn separat vom hydraulischen Modul gekauft.
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Wandmontagehalter DAOA-COL zur Unterstützung von Kollektoren der Serie HV 60/90
Paar von Halterungen zur Unterstützung des Kollektors MODVLVS Serie HV60 oder MODVLVS HV70 mit dem entsprechenden Isolierkasten. Der Abstand zwischen der Wand und der Mitte des Kollektors kann 100 oder 150 mm betragen. Immer sofort verfügbar, wenn separat vom hydraulischen Modul gekauft.
CAN2-9 m Bus Verbindungsleitung zum Anschluss
mehrerer Klimasteuergeräte.
Länge von 1 Meter, einschließlich 2 Abschlusswiderstände zur
Schaltungsschluss.
M2 Energy
Das Hydraulikmodul M2 Energy ist ähnlich dem
Modell M2 mit der Vorrichtung
zur Installation eines Energiedurchflusszählers
mit einer Leistung von Qn 2,5 (3/4”) DN20
Hydraulischer Separator HW 80/125
Isolierter hydraulischer Separator für Leistungen bis zu 165 kW, der vor dem Verteilersammelbehälter HV 80 angeschlossen werden muss. Dieses Gerät ermöglicht die hydraulische Trennung des Primärkreises vom Sekundärkreis und ermöglicht eine größere Volumenzirkulation im Sammelbehälter im Vergleich zu dem, was in den Kessel zirkuliert. Besonders empfohlen in Kombination mit Kondensationskesseln. Tatsächlich gewährleistet eine korrekte Einstellung des Kesselumwälzers eine niedrige Rücklauftemperatur (immer unter 57 °C, der Kondensationstemperatur des Wasserdampfs im Erdgas) und erhöht die Effizienz der Anlage.
Maximaler Durchfluss bis zu 7,25 m3/h - Max 6 bar.
Isolierbox-Abmessungen: 152x152 mm.
Oberer Anschluss 1”1/4 männlich für Sicherheitsgruppe.
Anschlüsse 1/2” weiblich für Ablauf (unten) und Temperatursensor (seitlich).
Klima L
Das hydraulische Modul CLIMA L ist ähnlich dem Modell
CLIMA M zusätzlich mit der Möglichkeit, auch
ein Kühlsystem zu steuern.
Hydraulikmodul mit 2-Wege-Mischventil und 3-Wege-Mischventil für
Heizungsanlagen, mit hocheffizienter Zirkulationspumpe. Eingebauter
24 VDC Klimaregler mit Boilerkontaktsteuerung, für einen
integrierten Heizkreis.
• Isoliergehäuse aus EPP (250x466x215 mm);
• 3-Wege-Mischventil mit integriertem Bypass;
• Servomotor M21;
• 2 Sonden;
• Thermometer mit Skala 0°÷120°C;
• Integrierte Rückschlagventil 20 mbar, abschlussbar;
• Zirkulationspumpe Wilo Para 25/8 SC;
• Achse 125 mm.
PN 6, maximale Temperatur 110°C.
Für Leistungen bis zu 38 kW (mit !t 15 K).
Maximale Durchflussrate von 2200 l/h.
Kvs-Wert: 7,0.
Anschlüsse: 1” Weiblich
HV80 Verteiler
Isolierter Verteilersammler für hydraulische Module:
• Isolierung aus EPS;
• Achsmaß 125 mm.
Bis zu 165 kW (bei t 20 K). Bis zu 7,25 m3/h - Max. 6 bar.
Verteiler für Heizungsanlagen aus elektroschweißbarem und verzinktem Rohr. Das Sortiment ist in drei verschiedene Größen unterteilt:
Wärmedämmung aus EPP. Druckprüfung 12 bar. Anschlussachse ModvlvS: 90 mm.
DN25 und DN32: Wärmedämmung aus EPS gemäß DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35mm) und Schutzbox aus verzinktem Blech (DN25: Dicke von 0,55 mm; DN32: Dicke von 0,8 mm). Druckprüfung 12 bar.
Anschlussachse ModvlvS: 125 mm.
Das Sortiment der DN20 Verteiler sieht die Verwendung der Gruppen ModvlvS DN20 3/4“ vor.
Das Sortiment der DN25 verteiler sieht die Kombination mit Gruppen ModvlvS von 1“ vor, während das DN32 Sortiment für Module von 1"1/4 vorgesehen ist. Über spezielle Adapter ist es auch möglich, Gruppen von 1" auf DN32 Verteiler zu installieren und umgekehrt, sofern die Erfüllung bestimmter anlagentechnischer Optimierungsbedürfnisse erforderlich ist.
M2
Direktes hydraulisches Modul mit 2 Wegen für Heizungs- und Kühlsysteme,
für Zirkulatoren DN20 3/4“ (130 mm).
• Isolierbox aus EPP (180x302x142 mm);
• Thermometer mit Skala 0°÷120°C;
• integrierte Rückschlagklappe mit 20 mbar, abwählbar;
• Abstand 90 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).
Für Leistungen bis zu 35 kW (mit !t 20 K).
Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 6 m Förderhöhe).
Kvs-Wert: 6,0.
Anschluss an den Verteiler: drehbarer Abgang 3/4” männlich.
Anschluss zur Nutzung: 3/4” weiblich.
Für INFO siehe beigefügte PDF
M2 Energy
Das hydraulische Modul M2 Energy ist ähnlich dem Modell
M2 mit der Hinzufügung der Vorrichtung für
die Installation eines Energiezählers
Qn 2,5 (3/4”) DN20.
MANOMETERVERSCHRAUBUNG PN30 MIT DREHBAREN NICKEL-PLATTIERTER MESSING
Art. 652
Funktion
Der Defangator ist ein Gerät, das es ermöglicht, Schlamm
und eisenhaltige Partikel in hydraulischen Kreisläufen zu sammeln, Rückstände, die
die Funktion vieler Komponenten wie Kessel,
Synchronpumpen, Zähler und magnetische Zähler usw. beeinträchtigen können.
Seine besondere interne Struktur, die von BRV in seinen Laboren entwickelt wurde,
nutzt einige einfache physikalische Prinzipien, die es ermöglichen,
durch Druckunterschied eine ruhige Zone des Fluidstroms zu schaffen, in der
Schlamm und eisenhaltige Partikel abgelagert werden, da sie von einem leistungsstarken
Neodym-Magneten angezogen werden. Diese können dann einfach
aus der Anlage entfernt werden, indem man den Ablasshahn betätigt, eine Operation, die wir
empfehlen, bei jedem Anlagenstart zu wiederholen, insbesondere bei älteren
Anlagen, die anfälliger für Korrosion sind und daher eine höhere Konzentration von Schlamm
und eisenhaltigen Partikeln aufweisen.
Eigenschaften
• Kompakte Abmessungen in Verbindung mit extrem niedrigen Druckverlusten;
• Keine Wartungs- oder Reinigungsarbeiten am Gerät erforderlich,
außer der regelmäßigen Entleerung des durch das Ventil
gesammelten Schlamms;
• Neodym-Magnet mit einer Anziehungskraft von 4,5 kg und 13.000 Gauss
magnetischem Feld;
• Einfache Installation in Fördergruppen oder direkt in der
Leitung (vertikale Montage);
• Breites Spektrum verfügbar für Durchflussraten bis zu 5.000 l/h;
• Kompatibel mit Frostschutzmitteln (Glykol $ 50%).
PN 10. Maximale Temperatur 110°C
Externe Anschlüsse und Kvs verfügbar:
DN20: 1” x 130 mm - Kvs 15
DN25: 1”1/2 x 180 mm - Kvs 21
DN32: 2” x 180 mm - Kvs 21
Umbaukit für die Installation des
Defangators an Direktemodulen. Bestehend
aus Defangator, Kappe und Dichtung,
Kugelhahn. Das Kit muss installiert werden
am Rücklauf des Direktenmoduls, wie
auf dem Bild sichtbar.
MAGNESIUMOPFERANODE GTL M6 mm.17,5X200
Kollektoren HV60 und HV70
Isolierter Verteilungskollektor für hydraulische Module:
• Isolierung aus EPS;
• Achsabstand 125 mm.
Modelle HV 60: bis zu 50 kW (mit !t 20 K). Bis zu 2 m3/h - Max. 6 bar.
Modelle HV 70: bis zu 70 kW (mit !t 20 K). Bis zu 3 m3/h - Max. 6 bar.
Kontrolliert den Flüssigkeitsfluss in Rohrleitungen für Kühl- und Heizsysteme. In Heizsystemen mit geschlossenem Ausdehnungsgefäß, in denen die Zirkulation durch Elektropumpen sichergestellt ist, muss die Wärmezufuhr automatisch unterbrochen werden, falls die Zirkulationspumpen anhalten. Anschluss 1” Normung
Installation und Betrieb
POZZETTO aus MESSING Durchmesser 1/2'' 50mm
Die Flussmesser Serie FLU25PL verfügen über eine Metallfeder (7), die im Fluid eingetaucht, bei Erreichen des Durchflussgrenzwertes einen Schalter (2) durch geeignete Hebelmechanik aktiviert. Die Flussmesser sind mit einer Reihe von Federn ausgestattet, die je nach Durchmesser der Rohrleitungen verwendet werden sollen. Der Metallbalg (3) gewährleistet die Trennung des hydraulischen Teils von dem elektrischen Teil, der sich in einem polymeren Gehäuse (1 und 4) mit Schutzart IP64 befindet. Der Wert des Schaltflusses kann (zwischen einem Minimal- und einem Maximalwert) durch Betätigen der entsprechenden Einstellschraube (8) geregelt werden. Die Flussmesser werden als Schutzvorrichtungen in allen Anwendungen verwendet, in denen der Fluidfluss in einem Kreislauf notwendig ist, um den ordnungsgemäßen Betrieb der installierten Geräte zu gewährleisten oder um deren Beschädigung zu vermeiden. In Heizungsanlagen mit geschlossenem Ausdehnungsgefäß werden die Flussmesser verwendet, um die Wärmezufuhr zum Kreislauf im Falle des Stillstands der Zirkulationspumpen zu unterbrechen (wie im ISPESL Sammelband R Kapitel R.3.B. vorgesehen).
M3 FIX3
Das Hydraulikmodul M3 FIX3 ist ähnlich dem Modell M2 FIX3 mit einem zusätzlichen
einem Überdruckausgleichs-Bypassventil (0-0,5 bar).
