Artikel-Nr.: 022619

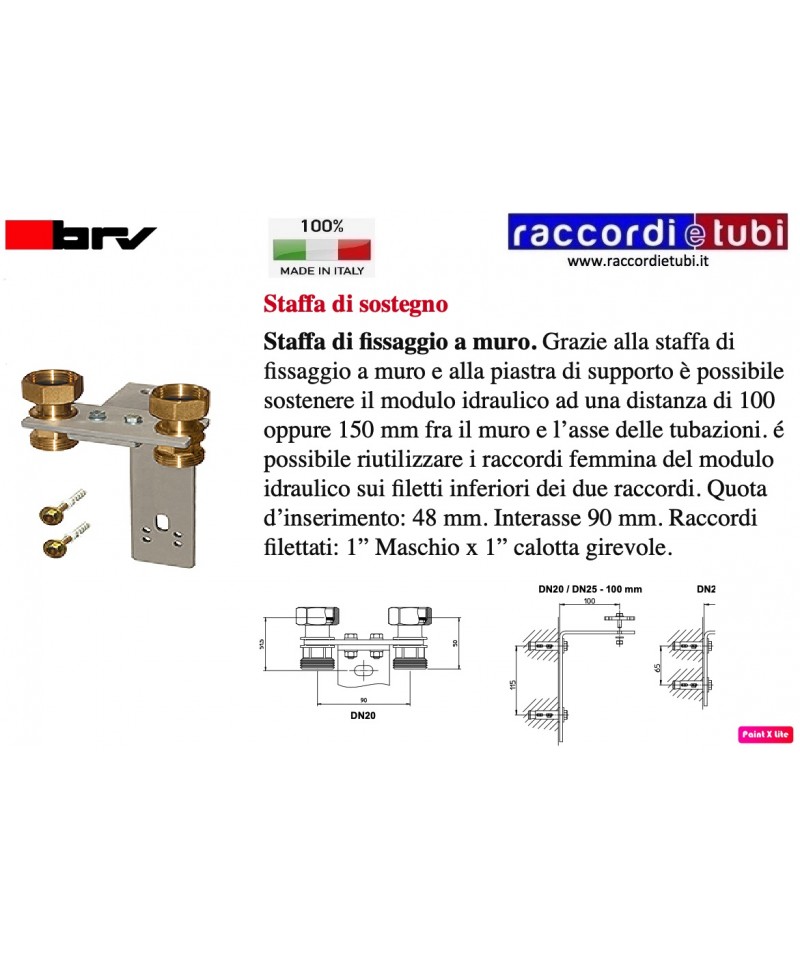

Wandmontagehalterung.Dank der Wandmontagehalterung und der Unterstützung ist es möglich, das hydraulische Modul zu stützen
in einem Abstand von 100 oder 150 mm zwischen der Wand und der Achse der Rohrleitungen. Die weiblichen Anschlüsse des Moduls können
auf den unteren Gewinden der beiden Verbindungen wiederverwendet werden. Einfügemessung: 48
mm. Achsabstand 90 mm. Gewindeverbindungen: 1” Männlich x 1” drehbare Haube
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Wandmontagehalterung.Dank der Wandmontagehalterung und der Unterstützung ist es möglich, das hydraulische Modul zu stützen
in einem Abstand von 100 oder 150 mm zwischen der Wand und der Achse der Rohrleitungen. Die weiblichen Anschlüsse des Moduls können
auf den unteren Gewinden der beiden Verbindungen wiederverwendet werden. Einfügemessung: 48
mm. Achsabstand 90 mm. Gewindeverbindungen: 1” Männlich x 1” drehbare Haube
M3 FIX3
Das Hydraulikmodul M3 FIX3 ist ähnlich dem Modell M2 FIX3 mit einem zusätzlichen
einem Überdruckausgleichs-Bypassventil (0-0,5 bar).
Automatisches ON-OFF-Elektroventil mit direkter Betätigung für normalerweise geschlossenen Gasbetrieb der Klasse A mit Gewindeanschlüssen. Schnelles Öffnen und Schließen. Maximaler Druck 0,5 bar
Schnelles Öffnen und Schließen mit Durchflussregelung. Gehäuse aus Aluminium. Spule mit IP65-Stecker (1/2"-3/4"-1"). Spule mit IP54-Elektrokasten (1 1/4"- 1 1/2"-2"). Geeignet für technische Gase, Erdgase, Flüssiggas (LPG), für nicht aggressive Gase und Luft. Betriebstemperatur: -20÷60°C.
Konformitätserklärung siehe angehängte PDF
M2 FIX3
Hydraulikmodul mit 2-Wege-Mischventil mit festem Mischpunkt
für Heizungsanlagen, für Zirkulatoren DN25 1” (180 mm).
• Isoliergehäuse aus EPP (250x380x170 mm);
• einstellbares thermostatisches Mischventil, 20-45°C oder 45-70°C;
• Thermometer mit Skala 0°÷120°C;
• integrierte Rückschlagklappe 20 mbar, abschaltbar;
• Abstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).
Für Leistungen bis zu 14 kW (mit !t 8 K).
Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 8 m Förderhöhe).
Kvs-Wert: 3,3.
Anschlüsse: 1” Weiblich

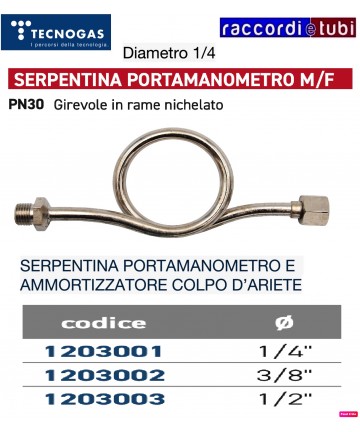

MANOMETERSONDE PN30 MIT DREHSCHRAUBE aus vernickeltem Kupfer
Die Flussmesser Serie FLU25PL verfügen über eine Metallfeder (7), die im Fluid eingetaucht, bei Erreichen des Durchflussgrenzwertes einen Schalter (2) durch geeignete Hebelmechanik aktiviert. Die Flussmesser sind mit einer Reihe von Federn ausgestattet, die je nach Durchmesser der Rohrleitungen verwendet werden sollen. Der Metallbalg (3) gewährleistet die Trennung des hydraulischen Teils von dem elektrischen Teil, der sich in einem polymeren Gehäuse (1 und 4) mit Schutzart IP64 befindet. Der Wert des Schaltflusses kann (zwischen einem Minimal- und einem Maximalwert) durch Betätigen der entsprechenden Einstellschraube (8) geregelt werden. Die Flussmesser werden als Schutzvorrichtungen in allen Anwendungen verwendet, in denen der Fluidfluss in einem Kreislauf notwendig ist, um den ordnungsgemäßen Betrieb der installierten Geräte zu gewährleisten oder um deren Beschädigung zu vermeiden. In Heizungsanlagen mit geschlossenem Ausdehnungsgefäß werden die Flussmesser verwendet, um die Wärmezufuhr zum Kreislauf im Falle des Stillstands der Zirkulationspumpen zu unterbrechen (wie im ISPESL Sammelband R Kapitel R.3.B. vorgesehen).

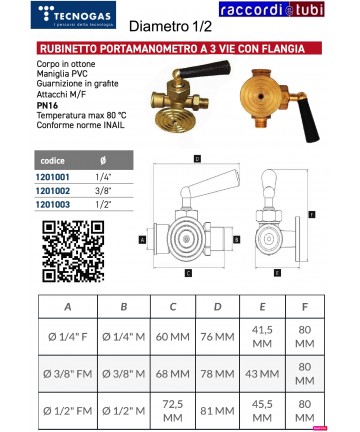

Messingkörper PVC-Griff Grafite-Dichtung M/F-Anschlüsse PN16 Max. Temperatur 80 °C Entspricht INAIL-Normen

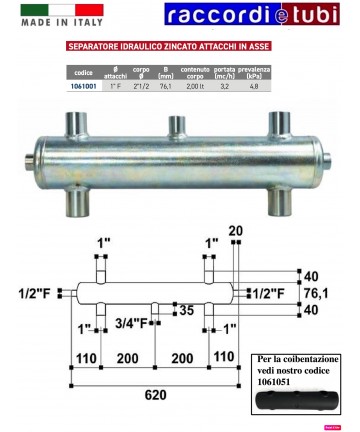

Hydraulischer Separator HW 80/125
Isolierter hydraulischer Separator für Leistungen bis zu 165 kW, der vor dem Verteilersammelbehälter HV 80 angeschlossen werden muss. Dieses Gerät ermöglicht die hydraulische Trennung des Primärkreises vom Sekundärkreis und ermöglicht eine größere Volumenzirkulation im Sammelbehälter im Vergleich zu dem, was in den Kessel zirkuliert. Besonders empfohlen in Kombination mit Kondensationskesseln. Tatsächlich gewährleistet eine korrekte Einstellung des Kesselumwälzers eine niedrige Rücklauftemperatur (immer unter 57 °C, der Kondensationstemperatur des Wasserdampfs im Erdgas) und erhöht die Effizienz der Anlage.
Maximaler Durchfluss bis zu 7,25 m3/h - Max 6 bar.
Isolierbox-Abmessungen: 152x152 mm.
Oberer Anschluss 1”1/4 männlich für Sicherheitsgruppe.
Anschlüsse 1/2” weiblich für Ablauf (unten) und Temperatursensor (seitlich).
Automatisches ON-OFF-VENTIL MIT DIREKTEM ANTRIEB für gasförmige Medien, normalerweise geschlossen, Klasse A mit Gewindeanschlüssen. Schnelles Öffnen und Schließen. Maximaler Druck 0,5 bar
Schnelles Öffnen und Schließen mit Durchflussregelung. Gehäuse aus Aluminium. Spule mit IP65-Stecker (1/2"-3/4"-1"). Spule mit IP54-Elektrokasten (1 1/4"-1 1/2"-2"). Geeignet für technische Gase, Erdgas, Flüssiggas (LPG), für nicht aggressive Gase und Luft. Betriebstemperatur: -20 bis 60 °C.
Konformitätserklärung, siehe angehängte PDF
Honeywell E125S Entlüftungsventil Messing d.1/2 für Solaranlagen

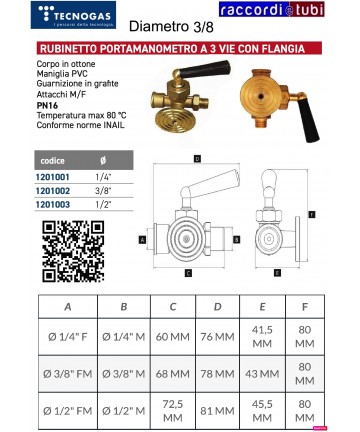

Messingkörper PVC-Griff Graphitdichtung M/F ANSCHLÜSSE PN16 Max. Temperatur 80 °C Entspricht INAIL-Vorschriften
Kolbenpumpe zur Entsorgung von sauren Kondensatwässern aus Wand- und Standheizkesseln bis 50 kW. Die Komponenten sind beständig gegen die Säure des Kondensats, sodass keine Salze oder Neutralisatoren für das Kondensat erforderlich sind.
Im Lieferumfang enthalten: Antisiphonvorrichtung, um zu verhindern, dass die Pumpe trocken läuft; 1,5 m Stromkabel mit Stecker und Sicherheitsverschluss; 5 m Kondensatablaufrohr (6x9) mit Mehrdurchmesseradapter für den Anschluss an die Pumpe; Installationskit.
Anwendungen: Heizkessel
Vertikale Förderhöhe: 4 Meter (Fördermenge 4,5 l/h)
M2
Hydraulisches Modul mit 2-Wege-Aussparung für Heiz- und Kühlsysteme,
für Umwälzpumpen DN25 1" (180 mm).
• Isoliergehäuse aus EPP (250x380x170 mm);
• Thermometer mit Skala 0°÷120°C;
• integrierte Rückschlagklappe 20 mbar ausschaltbar;
• Abstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).
Für Leistungen bis zu 50 kW (mit !t 20 K).
Maximaler Durchfluss von 2150 l/h (mit einer Pumpe mit 6 m Förderhöhe).
Kvs-Wert: 8,0.
Anschlüsse: 1" Weiblich
M2 FIX3
Hydraulikmodul mit 2-Weg-Mischventil mit festem Mischpunkt
für Heizungsanlagen, für Zirkulatoren DN25 1” (180 mm).
• EPP-Isoliergehäuse (250x380x170 mm);
• einstellbares thermostatisches Mischventil, 20-45°C oder 45-70°C;
• Thermometer mit Skala 0°÷120°C;
• integrierte Rückschlagklappe 20 mbar abschaltbar;
• Abstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).
Für Leistungen bis zu 14 kW (mit !t 8 K).
Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit einer Förderhöhe von 8 m).
Kvs-Wert: 3,3.
Anschlüsse: 1” Innengewinde
Kollektoren HV60 und HV70
Isolierter Verteilungskollektor für hydraulische Module:
• Isolierung aus EPS;
• Abstand 125 mm.
Modelle HV 60: bis zu 50 kW (mit !t 20 K). Bis zu 2 m3/h - Max. 6 bar.
Modelle HV 70: bis zu 70 kW (mit !t 20 K). Bis zu 3 m3/h - Max. 6 bar.
Art. 652
Funktion
Der Defangator ist ein Gerät, das es ermöglicht, Schlamm
und Eisenpartikel in hydraulischen Kreisläufen zu sammeln, Rückstände, die
die Funktionsweise vieler Komponenten wie Kessel,
Synchronpumpen, Zähler und Magnetzähler usw. gefährden können.
Seine besondere innere Struktur, die von BRV in seinen Laboren entwickelt wurde,
nutzt einige einfache physikalische Prinzipien, die es ermöglichen,
durch Druckunterschied eine Ruhezone des Fluidstroms zu schaffen, in der
Schlamm und Eisenpartikel abgelagert werden, da sie von einem starken
Neodym-Magneten angezogen werden. Diese können dann einfach
vom System entfernt werden, indem man das Entleerungsventil betätigt, eine Aktion, die wir
bei jedem Systemstart wiederholen empfehlen, insbesondere in älteren Anlagen, die stärker
korrosionsanfällig sind und daher eine höhere Konzentration von Schlamm
und Eisenpartikeln aufweisen.
Eigenschaften
• Kompakte Abmessungen kombiniert mit sehr geringen Druckverlusten;
• Es sind keine Wartungs- oder Reinigungsarbeiten am Gerät erforderlich,
außer der regelmäßigen Entleerung des gesammelten Schlamms über das
Entleerungsventil;
• Neodym-Magnet mit einer Anziehungskraft von 4,5 Kg und 13.000 Gauss
magnetischem Feld;
• Einfache Installation in Rückfördergruppen oder direkt in der
Leitung im Kreislauf (vertikale Montage);
• Breite Produktpalette für Durchflussraten bis zu 5.000 l/h;
• Kompatibel mit Frostschutzmitteln (Glykol $ 50%).
PN 10. Maximaltemperatur 110°C
Verfügbare Außenanschlüsse und Kvs:
DN20: 1” x 130 mm - Kvs 15
DN25: 1”1/2 x 180 mm - Kvs 21
DN32: 2” x 180 mm - Kvs 21
Umbaukits für die Installation des
Defangators auf direkten Modulen. Bestehend
aus Defangator, Kappen-Set und Dichtung,
Kugelhahn. Das Kit muss installiert werden
im Rücklauf des direkten Moduls, wie
auf dem Bild sichtbar.
M2 FIX3
Hydraulikmodul mit 2-Wege-Mischventil mit festem Mischpunkt
für Heizungsanlagen, für Zirkulatoren DN25 1" (180 mm).
• Isoliergehäuse aus EPP (250x380x170 mm);
• einstellbares thermostatisches Mischventil, 20-45°C oder 45-70°C;
• Thermometer mit Skala 0°÷120°C;
• integriertes Rückschlagventil 20 mbar abschaltbar;
• Abstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).
Für Leistungen bis zu 14 kW (mit !t 8 K).
Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 8 m Förderhöhe).
Kvs-Wert: 3,3.
Anschlüsse: 1" Weiblich
