Artikel-Nr.: 022601
Hydraulikseparator der Serie HW 60

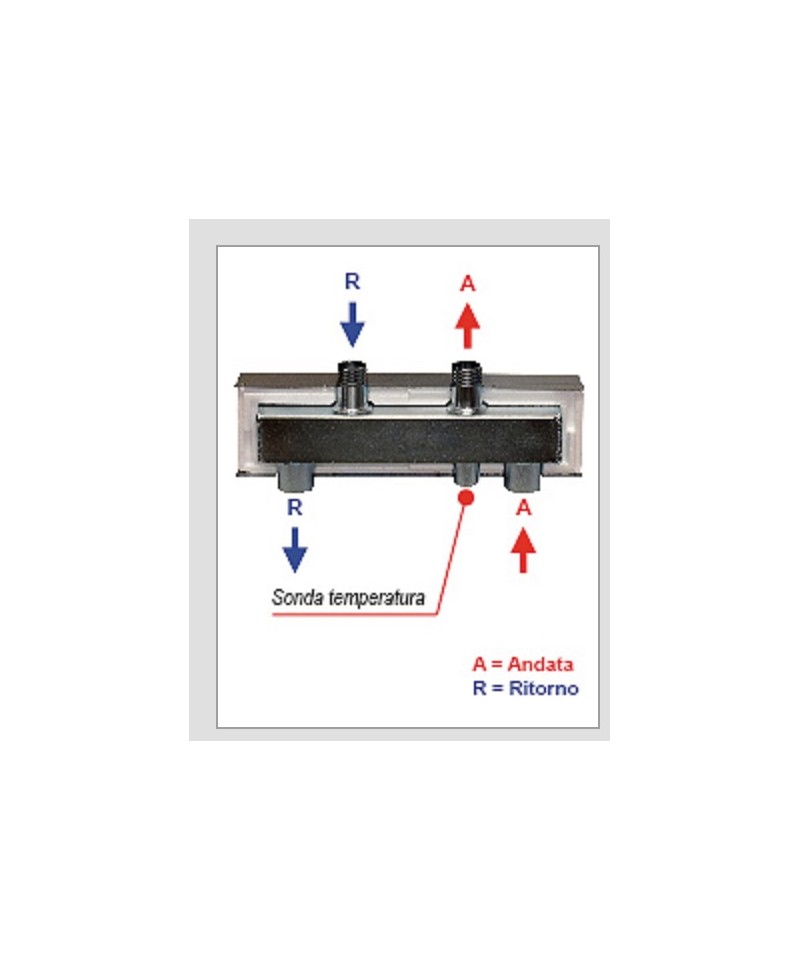

Hydraulikseparator HW 60/125

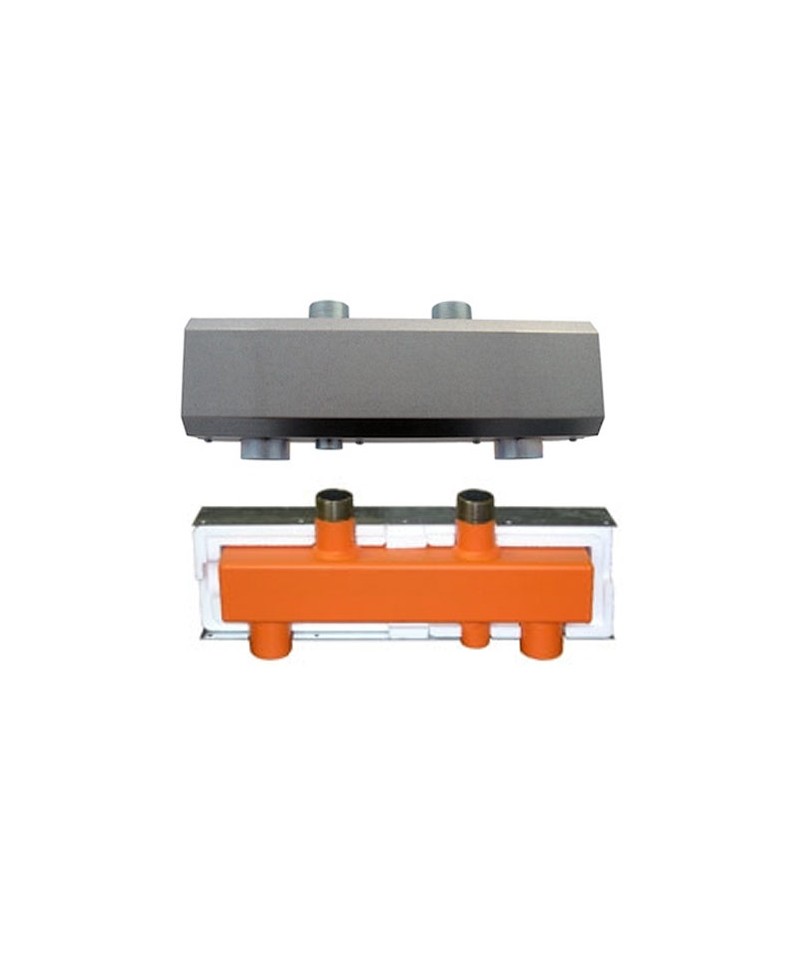

Isolierter Hydraulikseparator zum Anschluss vor dem Verteiler. Dieses Gerät ermöglicht die hydraulische Trennung des Primärkreises vom Sekundärkreis und sorgt für eine höhere Volumenströmung am Verteiler im Vergleich zu dem, was in der Therme zirkuliert. Besonders empfehlenswert in Verbindung mit Brennwertkesseln. Mit einer korrekten Regelung des Umwälzpumpen der Therme garantiert es eine niedrige Rücklauftemperatur (immer unter 57°C, der Kondensationstemperatur des Wasserdampfs im Erdgas) und erhöht die Effizienz der Anlage.
Untere Anschluss 1/2” weiblich für die Therme.
Abmessungen des isolierenden Boxabschnitts: 110 x 110 mm.

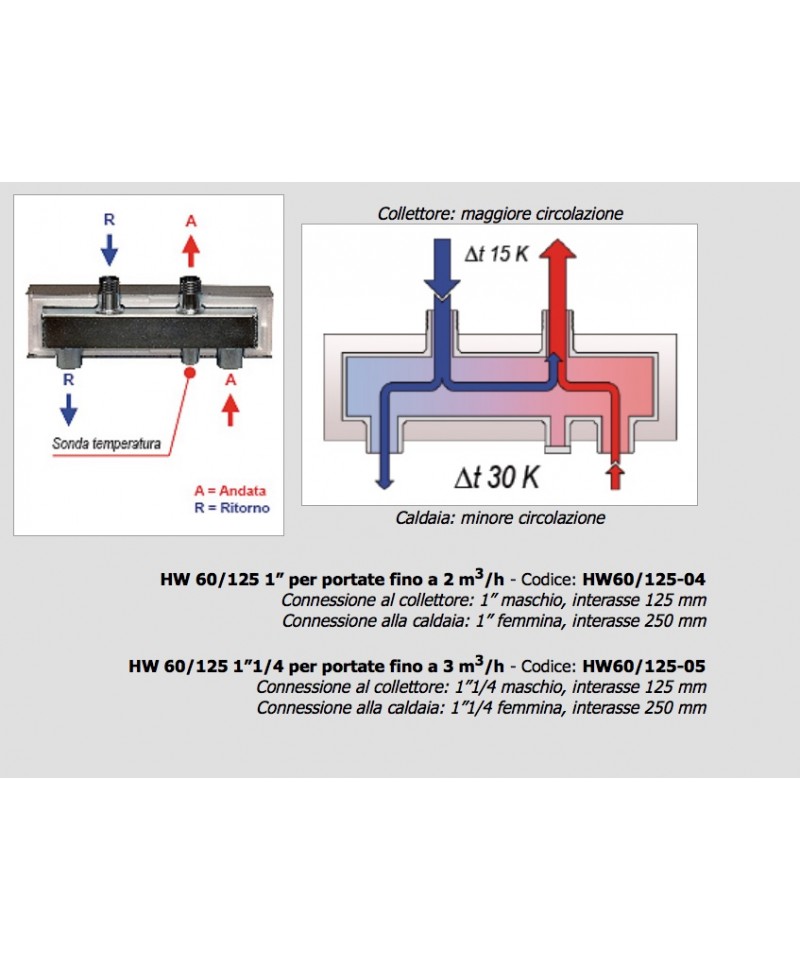

HW 60/125 1”1/4 für Durchflussraten bis zu 3 m3/h - Code: HW60/125-05
Anschluss an den Verteiler: 1”1/4 männlich, Abstand 125 mm
Anschluss an die Therme: 1”1/4 weiblich, Abstand 250 mm
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Hydraulikseparator der Serie HW 60

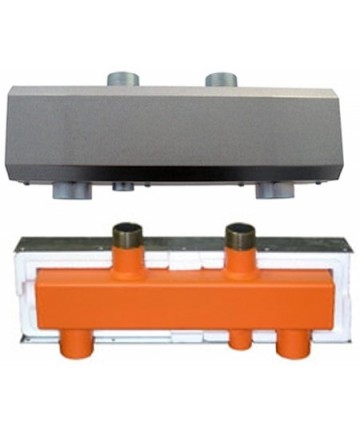

Hydraulikseparator HW 60/125
Isolierter Hydraulikseparator zum Anschluss vor dem Verteiler. Dieses Gerät ermöglicht die hydraulische Trennung des Primärkreises vom Sekundärkreis und sorgt für eine höhere Volumenströmung am Verteiler im Vergleich zu dem, was in der Therme zirkuliert. Besonders empfehlenswert in Verbindung mit Brennwertkesseln. Mit einer korrekten Regelung des Umwälzpumpen der Therme garantiert es eine niedrige Rücklauftemperatur (immer unter 57°C, der Kondensationstemperatur des Wasserdampfs im Erdgas) und erhöht die Effizienz der Anlage.
Untere Anschluss 1/2” weiblich für die Therme.
Abmessungen des isolierenden Boxabschnitts: 110 x 110 mm.
HW 60/125 1”1/4 für Durchflussraten bis zu 3 m3/h - Code: HW60/125-05
Anschluss an den Verteiler: 1”1/4 männlich, Abstand 125 mm
Anschluss an die Therme: 1”1/4 weiblich, Abstand 250 mm
Wandbefestigungswinkel für Verteiler
HV 80. Der Abstand zwischen Wand und Zentrum
des Verteilers beträgt 160 mm.
Automatisches ON-OFF Elektroventil mit direkter Aktion für normalerweise geschlossenen Gasbetrieb der Klasse A mit Gewindeanschlüssen. Schnelles Öffnen und Schließen. Maximaler Druck 0,5 bar
Schnelles Öffnen und Schließen mit Durchflussregelung. Gehäuse aus Aluminium. Spule mit IP65-Stecker (1/2"-3/4"-1"). Spule mit IP54-Elektronikgehäuse (1 1/4"-1 1/2"-2"). Geeignet für synthetische Gase, Erdgas, Flüssiggas (LPG), für nicht aggressive Gase und Luft. Betriebstemperatur: -20 bis 60 °C.
Konformitätserklärung siehe beiliegendes PDF
M2 MIX33
Hydraulikmodul mit 2-Wege-Mischventilund 3-Wege-Ventil für Anlagen
zur Heiz- und Kühltechnik, für Zirkulationspumpen DN32 1"1/4 (180 mm).
• Isoliergehäuse aus EPP (250x400x170 mm);
• 3-Wege-Mischventil mit integrierbarem einstellbarem Bypass;
• Thermometer mit Skala 0°÷120°C;
• integriertes Rückschlagventil 20 mbar;
• Abstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Pumpe).
Für Leistungen bis zu 76 kW (mit !t 15 K).
Maximale Durchflussrate von 4400 l/h (mit einer Pumpe mit einer Förderhöhe von 8 m).
Kvs-Wert: 16,0.
Anschlüsse: 1"1/4 Weiblich
Hydraulikmodul oder Hebegruppe BRV Bis zu 50 kW ohne Pumpe 20355R ohne Bypass
Die Serie MovlvS DN25 ist eine komplette Produktreihe, die mit spezifischen Modellen alle Anforderungen von Anlagen abdeckt: von Heizkreisen mit mittlerer und niedriger Temperatur, über die Notwendigkeiten der Energieabrechnung, bis zu Kühlsystemen; alles mit der Möglichkeit einer Betriebssteuerung durch Klimasteuerungen, die auch im Pumpengruppe integriert sein können.
Sie können an Heizkreise mit Leistungen von bis zu 50 kW angeschlossen werden, bei einem deutlich reduzierten Energieverbrauch, garantiert durch hocheffiziente Synchronpumpen.
Die Anschlüsse an den Kreislauf oder den Verteiler werden mit einem Innengewinde von 1“ oder 1“1/4 realisiert. Die Module der Variante M3 sind zudem mit einem Bypass-Balanceventil ausgestattet, das eine präzise Regelung des Differenzdrucks im Kreislauf ermöglicht. Es gibt eine große Auswahl an Zubehör und Komponenten, die die Produktreihe ergänzen: Verteiler, Fittings, Sicherheitsgruppen, Mischer und Servomotoren.

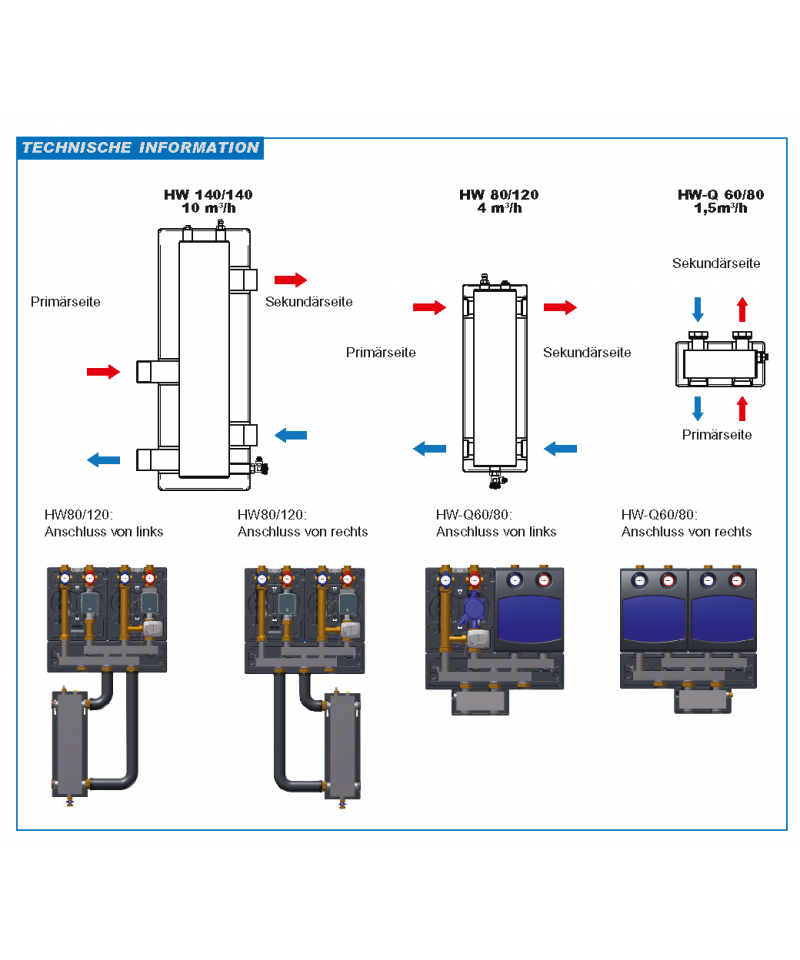

HW-Serie
THERMISCHER FLYWHEEL FÜR INSTALLATIONEN
WARM-!KALT MIT WÄRMEPUMPE
Thermisches Flflywheel vorbereitet für hydraulische Module
Das thermische Flywheel BRV ModvlvS HW ist für Klimatisierungsinstallationen gedacht.
Bei Installationen mit Wärmepumpe fungiert es als Schnittstelle
für die Hydraulik und erfüllt die Funktion der Speicherung. Es ermöglicht die Begrenzung der Anzahl von
Starts und Stops der Außeneinheit der Wärmepumpe.
Das thermische Flywheel BRV ModvlvS HW ist für die Installation von
zwei BRV ModvlvS Gruppen. Es kann horizontal installiert werden, um eine schnelle
Verbindung des Primärsystems mit der Wärmepumpe und des Sekundärsystems
zum Endverbraucher, wie z.B. Ventilatorkonvektoren oder Paneele
Strahlenwärme, durch hydraulische Module.
Wenn nötig, kann das thermische Flywheel auch vertikal installiert werden,
als häufigste Ausführung. Bei dieser Art der Installation muss auf der Sekundärseite
ein Verteiler montiert werden, wenn Sie zwei oder mehr Zonen
mit hydraulischen Modulen verwalten möchten. Es wird daher notwendig sein,
die zwei nicht verwendeten Anschlüsse zu verschließen.
Die vertikale Installation des thermischen Flywheels ist in Bezug auf
die Rohrleitungen komplexer und erfordert den Einsatz eines Verteilers.
Dies führt somit zu höheren Installationskosten und einer größeren
Anzahl von Anschlüssen im Vergleich zur horizontalen Installation.
Art. 652
Funktion
Der Defangator ist ein Gerät, das es ermöglicht, Schlamm
und Eisenpartikel in hydraulischen Kreisläufen zu sammeln, Rückstände, die
die Funktionsweise vieler Komponenten wie Kessel,
Synchronpumpen, Zähler und Magnetzähler usw. gefährden können.
Seine besondere innere Struktur, die von BRV in seinen Laboren entwickelt wurde,
nutzt einige einfache physikalische Prinzipien, die es ermöglichen,
durch Druckunterschied eine Ruhezone des Fluidstroms zu schaffen, in der
Schlamm und Eisenpartikel abgelagert werden, da sie von einem starken
Neodym-Magneten angezogen werden. Diese können dann einfach
vom System entfernt werden, indem man das Entleerungsventil betätigt, eine Aktion, die wir
bei jedem Systemstart wiederholen empfehlen, insbesondere in älteren Anlagen, die stärker
korrosionsanfällig sind und daher eine höhere Konzentration von Schlamm
und Eisenpartikeln aufweisen.
Eigenschaften
• Kompakte Abmessungen kombiniert mit sehr geringen Druckverlusten;
• Es sind keine Wartungs- oder Reinigungsarbeiten am Gerät erforderlich,
außer der regelmäßigen Entleerung des gesammelten Schlamms über das
Entleerungsventil;
• Neodym-Magnet mit einer Anziehungskraft von 4,5 Kg und 13.000 Gauss
magnetischem Feld;
• Einfache Installation in Rückfördergruppen oder direkt in der
Leitung im Kreislauf (vertikale Montage);
• Breite Produktpalette für Durchflussraten bis zu 5.000 l/h;
• Kompatibel mit Frostschutzmitteln (Glykol $ 50%).
PN 10. Maximaltemperatur 110°C
Verfügbare Außenanschlüsse und Kvs:
DN20: 1” x 130 mm - Kvs 15
DN25: 1”1/2 x 180 mm - Kvs 21
DN32: 2” x 180 mm - Kvs 21
Umbaukits für die Installation des
Defangators auf direkten Modulen. Bestehend
aus Defangator, Kappen-Set und Dichtung,
Kugelhahn. Das Kit muss installiert werden
im Rücklauf des direkten Moduls, wie
auf dem Bild sichtbar.
Art. 652
Funktion
Der Defangator ist ein Gerät, das es ermöglicht, Schlamm
und Eisenpartikel in hydraulischen Systemen zu sammeln, Rückstände, die
die Funktionsfähigkeit vieler Komponenten wie Kessel,
Synchronpumpen, Zähler und magnetische Zähler usw. beeinträchtigen können.
Seine spezielle innere Konstruktion, entwickelt von BRV in seinen Laboratorien,
nutzt einige einfache physikalische Prinzipien, die es ermöglichen,
durch Druckunterschied eine ruhige Zone des Fluidstroms zu schaffen, in der
Schlämme und Eisenpartikel abgelagert werden, da sie von einem starken
Neodym-Magneten angezogen werden. Diese können dann einfach
aus der Anlage durch Betätigung des Entlüftungsventils entfernt werden, eine Maßnahme, die wir empfehlen,
bei jedem Anlagenstart zu wiederholen, insbesondere bei älteren Anlagen, die stärker
korrosionsanfällig sind und daher eine höhere Konzentration von Schlämmen
und Eisenpartikeln aufweisen.
Eigenschaften
• Kompakte Abmessungen in Kombination mit äußerst niedrigen Druckverlusten;
• Keine Wartungs- oder Reinigungsarbeiten am Gerät erforderlich,
außer der regelmäßigen Entleerung des gesammelten Schlamms über das Entlüftungsventil;
• Neodym-Magnet mit einer Zugkraft von 4,5 kg und 13.000 Gauss an
magnetischem Feld;
• Einfache Installation in Rückförderungsgruppen oder direkt in die Leitung im
System (vertikale Montage);
• Breite Palette verfügbar für Durchflüsse bis zu 5.000 l/h;
• Kompatibel mit Frostschutzmitteln (Glykol $ 50%).
PN 10. Maximale Temperatur 110°C
Verfügbare externe Anschlüsse und Kvs:
DN20: 1” x 130 mm - Kvs 15
DN25: 1”1/2 x 180 mm - Kvs 21
DN32: 2” x 180 mm - Kvs 21
Umbaukit zur Installation des
Defangators auf Direktemodulen. Bestehend aus
Defangator, Kappen-Set und Dichtung,
Kugelventil. Das Kit muss installiert werden
im Rücklauf des Direktmoduls, wie
im Bild sichtbar.
HV80 Verteiler
Isolierter Verteiler für hydraulische Module:
• EPS-Isolierung;
• Achsabstand 125 mm.
Bis zu 165 kW (bei ! t 20 K). Bis zu 7,25 m3/h - Max. 6 bar.
Verteiler für Heizungsanlagen aus elektroschweißenden und verzinkten Rohren. Das Sortiment unterteilt sich in drei verschiedene Größen:
DN20: Wärmedämmung aus EPP. Hydraulischer Drucktest 12 bar. Verbindungsabstand ModvlvS: 90 mm.
DN25 und DN32: Wärmedämmung aus EPS gemäß DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35mm) und Schutzbox aus verzinktem Blech (DN25: Dicke 0,55 mm; DN32: Dicke 0,8 mm). Hydraulischer Drucktest 12 bar.
Verbindungsabstand ModvlvS: 125 mm.
Die DN20 Verteiler sind für die Verwendung mit ModvlvS DN20 3/4“ vorgesehen.Die DN25 Verteiler sind mit ModvlvS 1“ kompatibel, während die DN32 Reihe für Module von 1"1/4 gedacht ist. Durch spezielle Adapter ist es auch möglich, Gruppen von 1" an DN32 Verteilern und umgekehrt zu installieren, wenn es notwendig ist, spezifische Anforderungen an die Anlagenoptimierung zu erfüllen.
M2 Energy
Das Hydraulikmodul M2 Energy ist ähnlich dem
Modell M2 mit der Vorrichtung
zur Installation eines Energiedurchflusszählers
mit einer Leistung von Qn 2,5 (3/4”) DN20
M2
Direktes 2-Wege-Hydraulikmodul für Heizungs- und Kühlanlagen,
für Zirkulatoren DN32 1”1/4 (180 mm).
• Isoliergehäuse aus EPP (250x400x170 mm);
• Thermometer mit Skala 0°÷120°C;
• integrierte Rückschlagventil 20 mbar;
• Abstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).
Für Leistungen bis zu 111 kW (mit !t 20 K).
Maximale Durchflussrate von 4800 l/h (mit einer Förderhöhe von 8 m).
Kvs-Wert: 21,0.
Anschlüsse: 1”1/4 weiblich

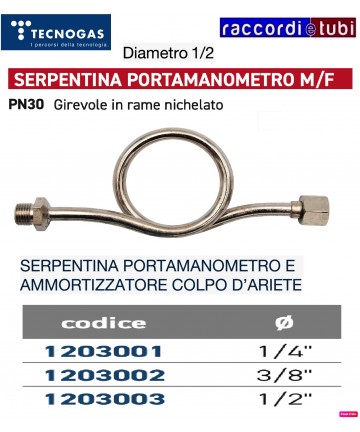

MANOMETERVERSCHRAUBUNG PN30 MIT DREHBAREN NICKEL-PLATTIERTER MESSING
M2 MIX33
Hydraulisches Modul mit 2-Wege-Mischventil und 3-Wege-Mischventil für
Heiz- und Kühlsysteme, für Zirkulationspumpen DN25 1” (180 mm).
• Isoliergehäuse aus EPP (250x380x170 mm);
• 3-Wege-Mischventil mit integriertem einstellbarem Bypass;
• Thermometer mit Skala 0°÷120°C;
• integriertes Rückschlagventil 20 mbar, abschaltbar;
• Abstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).
Für Leistungen bis zu 38 kW (mit !t 15 K).
Maximale Durchflussrate von 2200 l/h (mit einer Pumpe mit einer Druckhöhe von 8 m).
Kvs-Wert: 7,0.
Anschlüsse: 1” Weiblich
Automatisches ON-OFF-VENTIL MIT DIREKTEM ANTRIEB für gasförmige Medien, normalerweise geschlossen, Klasse A mit Gewindeanschlüssen. Schnelles Öffnen und Schließen. Maximaler Druck 0,5 bar
Schnelles Öffnen und Schließen mit Durchflussregelung. Gehäuse aus Aluminium. Spule mit IP65-Stecker (1/2"-3/4"-1"). Spule mit IP54-Elektrokasten (1 1/4"-1 1/2"-2"). Geeignet für technische Gase, Erdgas, Flüssiggas (LPG), für nicht aggressive Gase und Luft. Betriebstemperatur: -20 bis 60 °C.
Konformitätserklärung, siehe angehängte PDF
Wandmontagehalterung.Dank der Wandmontagehalterung und der Unterstützung ist es möglich, das hydraulische Modul zu stützen
in einem Abstand von 100 oder 150 mm zwischen der Wand und der Achse der Rohrleitungen. Die weiblichen Anschlüsse des Moduls können
auf den unteren Gewinden der beiden Verbindungen wiederverwendet werden. Einfügemessung: 48
mm. Achsabstand 90 mm. Gewindeverbindungen: 1” Männlich x 1” drehbare Haube
M2 FIX3
Hydraulisches Modul mit 2-Wege-Mischventil und fest eingestelltem Mischpunkt
für Heizungsanlagen, für Umwälzpumpen DN20 3/4” (130 mm).
• Isoliergehäuse aus EPP (180x302x142 mm);
• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;
• Thermometer mit Skala 0°÷120°C;
• integrierte Rückschlagklappe 20 mbar, ausschaltbar;
• Abstand 90 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Pumpe).
Für Leistungen bis zu 9 kW (mit !t 8 K).
Maximaler Durchfluss von 1000 l/h (mit einer Pumpe mit 8 m Förderhöhe).
Kvs-Wert: 1,9.
Anschluss an den Verteiler: drehbarer Anschluss 3/4” männlich.
Anschluss zur Nutzung: 3/4” weiblich.
Art. 652
Funktion
Der Defangator ist ein Gerät, das es ermöglicht, Schlamm
und eisenhaltige Partikel in hydraulischen Kreisläufen zu sammeln, Rückstände, die
die Funktion vieler Komponenten wie Kessel,
Synchronpumpen, Zähler und magnetische Zähler usw. beeinträchtigen können.
Seine besondere interne Struktur, die von BRV in seinen Laboren entwickelt wurde,
nutzt einige einfache physikalische Prinzipien, die es ermöglichen,
durch Druckunterschied eine ruhige Zone des Fluidstroms zu schaffen, in der
Schlamm und eisenhaltige Partikel abgelagert werden, da sie von einem leistungsstarken
Neodym-Magneten angezogen werden. Diese können dann einfach
aus der Anlage entfernt werden, indem man den Ablasshahn betätigt, eine Operation, die wir
empfehlen, bei jedem Anlagenstart zu wiederholen, insbesondere bei älteren
Anlagen, die anfälliger für Korrosion sind und daher eine höhere Konzentration von Schlamm
und eisenhaltigen Partikeln aufweisen.
Eigenschaften
• Kompakte Abmessungen in Verbindung mit extrem niedrigen Druckverlusten;
• Keine Wartungs- oder Reinigungsarbeiten am Gerät erforderlich,
außer der regelmäßigen Entleerung des durch das Ventil
gesammelten Schlamms;
• Neodym-Magnet mit einer Anziehungskraft von 4,5 kg und 13.000 Gauss
magnetischem Feld;
• Einfache Installation in Fördergruppen oder direkt in der
Leitung (vertikale Montage);
• Breites Spektrum verfügbar für Durchflussraten bis zu 5.000 l/h;
• Kompatibel mit Frostschutzmitteln (Glykol $ 50%).
PN 10. Maximale Temperatur 110°C
Externe Anschlüsse und Kvs verfügbar:
DN20: 1” x 130 mm - Kvs 15
DN25: 1”1/2 x 180 mm - Kvs 21
DN32: 2” x 180 mm - Kvs 21
Umbaukit für die Installation des
Defangators an Direktemodulen. Bestehend
aus Defangator, Kappe und Dichtung,
Kugelhahn. Das Kit muss installiert werden
am Rücklauf des Direktenmoduls, wie
auf dem Bild sichtbar.
