Artikel-Nr.: 022620

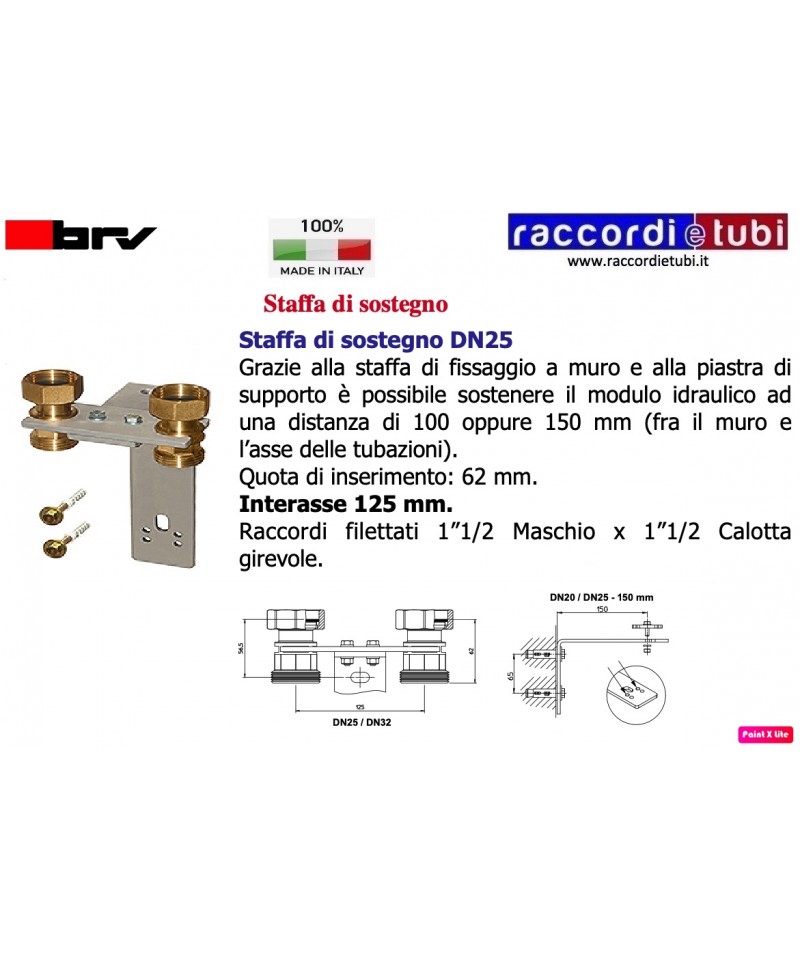

Wandhalterung. Dank der Wandhalterung und der Stützplatte ist es möglich, das hydraulische Modul zu unterstützen
in einem Abstand von 100 oder 150 mm zwischen der Wand und der Achse der Rohrleitungen. Es ist möglich, die weiblichen Anschlüsse des Moduls
auf die unteren Gewinde der beiden Anschlüsse wiederzuverwenden. Einsteckmaß: 60 mm.
Bohrabstand 125 mm. Gewindete Anschlüsse: 1”1/2 männlich x 1”1/2 drehbare Kappe.
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Wandhalterung. Dank der Wandhalterung und der Stützplatte ist es möglich, das hydraulische Modul zu unterstützen
in einem Abstand von 100 oder 150 mm zwischen der Wand und der Achse der Rohrleitungen. Es ist möglich, die weiblichen Anschlüsse des Moduls
auf die unteren Gewinde der beiden Anschlüsse wiederzuverwenden. Einsteckmaß: 60 mm.
Bohrabstand 125 mm. Gewindete Anschlüsse: 1”1/2 männlich x 1”1/2 drehbare Kappe.
HYDRAULISCHER TRENNFILTER AUS VERZINKTEM STAHL 2''1/2 x 1''F BREITE 620 mm
Kollektoren HV60 und HV70
Isolierter Verteilerkollektor für hydraulische Module:
• EPS-Isolierung;
• Achsenabstand 125 mm.
Modelle HV 60: bis zu 50 kW (mit !t 20 K). Bis zu 2 m3/h - Max. 6 bar.
Modelle HV 70: bis zu 70 kW (mit !t 20 K). Bis zu 3 m3/h - Max. 6 bar.
Automatisches ON-OFF-VENTIL MIT DIREKTEM ANTRIEB für gasförmige Medien, normalerweise geschlossen, Klasse A mit Gewindeanschlüssen. Schnelles Öffnen und Schließen. Maximaler Druck 0,5 bar
Schnelles Öffnen und Schließen mit Durchflussregelung. Gehäuse aus Aluminium. Spule mit IP65-Stecker (1/2"-3/4"-1"). Spule mit IP54-Elektrokasten (1 1/4"-1 1/2"-2"). Geeignet für technische Gase, Erdgas, Flüssiggas (LPG), für nicht aggressive Gase und Luft. Betriebstemperatur: -20 bis 60 °C.
Konformitätserklärung, siehe angehängte PDF
M2 FIX3
Hydraulikmodul mit 2-Wege-Mischventil mit festem Mischpunkt
für Heizungsanlagen, für Zirkulatoren DN25 1" (180 mm).
• Isoliergehäuse aus EPP (250x380x170 mm);
• einstellbares thermostatisches Mischventil, 20-45°C oder 45-70°C;
• Thermometer mit Skala 0°÷120°C;
• integriertes Rückschlagventil 20 mbar abschaltbar;
• Abstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).
Für Leistungen bis zu 14 kW (mit !t 8 K).
Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 8 m Förderhöhe).
Kvs-Wert: 3,3.
Anschlüsse: 1" Weiblich
Thermoformteile aus geschäumtem Polyethylen mit geschlossenzelligem Struktur und Zertifizierung CL1, M1. Verschluss mit Klettverschluss
MANOMETER-SCHLAUCH PN30 MIT DOPPELMUTTER Drehbar aus nickelbeschichtetem Kupfer
G21
Zulässiger MID-Energiezähler für Heizung und Kühlung. Nennleistung: 2,5 m3/h (Qn 2,5).
Inklusive Rücklauftemperatursonde.
Optische Kommunikationsschnittstelle. Kvs 5,0.
Gewinde 1”. Länge 130 mm.
Die Flussmesser Serie FLU25PL verfügen über eine Metallfeder (7), die im Fluid eingetaucht, bei Erreichen des Durchflussgrenzwertes einen Schalter (2) durch geeignete Hebelmechanik aktiviert. Die Flussmesser sind mit einer Reihe von Federn ausgestattet, die je nach Durchmesser der Rohrleitungen verwendet werden sollen. Der Metallbalg (3) gewährleistet die Trennung des hydraulischen Teils von dem elektrischen Teil, der sich in einem polymeren Gehäuse (1 und 4) mit Schutzart IP64 befindet. Der Wert des Schaltflusses kann (zwischen einem Minimal- und einem Maximalwert) durch Betätigen der entsprechenden Einstellschraube (8) geregelt werden. Die Flussmesser werden als Schutzvorrichtungen in allen Anwendungen verwendet, in denen der Fluidfluss in einem Kreislauf notwendig ist, um den ordnungsgemäßen Betrieb der installierten Geräte zu gewährleisten oder um deren Beschädigung zu vermeiden. In Heizungsanlagen mit geschlossenem Ausdehnungsgefäß werden die Flussmesser verwendet, um die Wärmezufuhr zum Kreislauf im Falle des Stillstands der Zirkulationspumpen zu unterbrechen (wie im ISPESL Sammelband R Kapitel R.3.B. vorgesehen).
Wandbefestigungswinkel für Verteiler
HV 80. Der Abstand zwischen Wand und Zentrum
des Verteilers beträgt 160 mm.
Körper aus Messing PVC-Griff Dichtung aus Graphit M/F Anschlüsse PN16 Maximale Temperatur 80 °C Entspricht den INAIL-Normen
MAGNESIUMOPFERANODE GTL M6 mm.17,5X200
VORGEBOGELTER ZINCSTREIFEN FÜR TRENNWANDMODELL: 1061000-1061001-1061002
Thermoformschalen aus geschäumtem, vernetztem Polyethylen mit CL1-Zertifizierung, M1. Verschluss mit Klettverschluss
STANDARD UNIVERSALTHERMOELEMENT MM.900
Automatisches ON-OFF-Elektroventil mit direkter Betätigung für normalerweise geschlossenen Gasbetrieb der Klasse A mit Gewindeanschlüssen. Schnelles Öffnen und Schließen. Maximaler Druck 0,5 bar
Schnelles Öffnen und Schließen mit Durchflussregelung. Gehäuse aus Aluminium. Spule mit IP65-Stecker (1/2"-3/4"-1"). Spule mit IP54-Elektrokasten (1 1/4"- 1 1/2"-2"). Geeignet für technische Gase, Erdgase, Flüssiggas (LPG), für nicht aggressive Gase und Luft. Betriebstemperatur: -20÷60°C.
Konformitätserklärung siehe angehängte PDF
M2 Energy
Das hydraulische Modul M2 Energy ist ähnlich dem Modell
M2 mit der Hinzufügung der Vorrichtung für
die Installation eines Energiezählers
Qn 2,5 (3/4”) DN20.
