DRUCKMINDERER 1/4 MF MIT 3 WEGEN UND FLANSCH PN10

MANOMETERVERSCHRAUBUNG PN30 MIT DREHBAREN NICKEL-PLATTIERTER MESSING

M2 FIX3

Hydraulikmodul mit 2-Wege-Mischventil mit festem Mischpunkt

für Heizungsanlagen, für Zirkulatoren DN25 1” (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• einstellbares thermostatisches Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar, abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 14 kW (mit !t 8 K).

Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 8 m Förderhöhe).

Kvs-Wert: 3,3.

Anschlüsse: 1” Weiblich

Kollektor HV 60/125 (2 m3/h - 50 kW). Für 2 und 3 Module DN25.

Isolierter Verteilungskollektor für Leistungen bis zu 50 kW (mit Temperaturdifferenz ΔT = 20 K im Primärkreis).

Maximaler Durchfluss bis zu 2 m3/h - Max. 6 bar.
Abmessungen des isolierenden Gehäuses: 110 x 110 mm.

Anschlüsse an die Module: 1” männlich, Abstand 125 mm (Schritt 250 mm).

Anschluss an den Hydraulikseparator cod. HW60/125-04 mit 1” männlich gewinde (Abstand 125 mm); für den Anschluss verwenden Sie 2 Sätze cod. 04629SET (1”).

HW-Serie

THERMISCHER FLYWHEEL FÜR INSTALLATIONEN

WARM-!KALT MIT WÄRMEPUMPE

Thermisches Flflywheel vorbereitet für hydraulische Module

Das thermische Flywheel BRV ModvlvS HW ist für Klimatisierungsinstallationen gedacht.

Bei Installationen mit Wärmepumpe fungiert es als Schnittstelle

für die Hydraulik und erfüllt die Funktion der Speicherung. Es ermöglicht die Begrenzung der Anzahl von

Starts und Stops der Außeneinheit der Wärmepumpe.

Das thermische Flywheel BRV ModvlvS HW ist für die Installation von

zwei BRV ModvlvS Gruppen. Es kann horizontal installiert werden, um eine schnelle

Verbindung des Primärsystems mit der Wärmepumpe und des Sekundärsystems

zum Endverbraucher, wie z.B. Ventilatorkonvektoren oder Paneele

Strahlenwärme, durch hydraulische Module.

Wenn nötig, kann das thermische Flywheel auch vertikal installiert werden,

als häufigste Ausführung. Bei dieser Art der Installation muss auf der Sekundärseite

ein Verteiler montiert werden, wenn Sie zwei oder mehr Zonen

mit hydraulischen Modulen verwalten möchten. Es wird daher notwendig sein,

die zwei nicht verwendeten Anschlüsse zu verschließen.

Die vertikale Installation des thermischen Flywheels ist in Bezug auf

die Rohrleitungen komplexer und erfordert den Einsatz eines Verteilers.

Dies führt somit zu höheren Installationskosten und einer größeren

Anzahl von Anschlüssen im Vergleich zur horizontalen Installation.

Ordentliches gelbes Sicherheitsventil für thermische und sanitärtechnische Anlagen.

• Einstelldruck: 3 - 6 - 7 bar

• Eingangsdurchmesser: 1/2” männlich

• Ausgangsdurchmesser: 1/2” weiblich

• Maximale Temperatur: 115°C

Konform mit der Richtlinie 2014/68/UE “PED”

Kategorie IV und dem D.Lgs.15.02.2016 Nr.26.

M2 MIX33

Hydraulisches Modul mit 2-Wege-Mischventil für Anlagen

für Heizung und Kühlung, für Zirkulatoren DN25 1" (180 mm).

• Isolierbox aus EPP (250x380x170 mm);

• 3-Wege-Mischventil mit integriertem einstellbarem By-Pass;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar, abnehmbar;

• Achsabstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 38 kW (mit !t 15 K).

Maximale Durchflussmenge von 2200 l/h (mit einem Zirkulator mit 8 m Förderhöhe).

Kvs-Wert: 7,0.

Anschlüsse: 1” Weiblich

M2 FIX3

Hydraulisches Modul mit 2 Wege-Mischventil mit festem Mischpunkt

für Heizungsanlagen, für Zirkulatoren DN25 1” (180 mm).

• Isolierbox aus EPP (250x380x170 mm);

• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar deaktivierbar;

• Abstand 125 mm.

PN 10, max. Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis 14 kW (mit !t 8 K).

Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 8 m Förderhöhe).

Kvs-Wert: 3,3.

Anschlüsse: 1” Weiblich

M2 Energy

Das Hydraulikmodul M2 Energy ist ähnlich dem

Modell M2 mit der Vorrichtung

zur Installation eines Energiedurchflusszählers

mit einer Leistung von Qn 2,5 (3/4”) DN20

Automatisches ON-OFF-Elektroventil mit direkter Betätigung für normalerweise geschlossenen Gasbetrieb der Klasse A mit Gewindeanschlüssen. Schnelles Öffnen und Schließen. Maximaler Druck 0,5 bar

Schnelles Öffnen und Schließen mit Durchflussregelung. Gehäuse aus Aluminium. Spule mit IP65-Stecker (1/2"-3/4"-1"). Spule mit IP54-Elektrokasten (1 1/4"- 1 1/2"-2"). Geeignet für technische Gase, Erdgase, Flüssiggas (LPG), für nicht aggressive Gase und Luft. Betriebstemperatur: -20÷60°C.

Konformitätserklärung siehe angehängte PDF

HW-Serie

THERMISCHE FLYWHEEL FÜR INSTALLATIONEN

WARM-!KALT MIT WÄRMEPUMPE

Thermisches Flywheel für hydraulische Module

Das thermische Flywheel BRV ModvlvS HW ist für Klimatisierungsinstallationen konzipiert.

In Installationen mit Wärmepumpe dient es als Schnittstelle

hydraulisch und erfüllt die Funktion der Speicherung. Es ermöglicht, die Anzahl der

Starts und Stopps der Außeneinheit der Wärmepumpe zu begrenzen.

Das thermische Flywheel BRV ModvlvS HW ist für die Installation von

zwei BRV ModvlvS-Einheiten vorgesehen. Es kann horizontal installiert werden, um eine schnelle

Verbindung der Primärseite zur Wärmepumpe und der Sekundärseite

zum Endverbraucher, zum Beispiel Ventil-Konvektoren oder Paneelen

Strahlung, durch hydraulische Module.

Wenn nötig, kann das thermische Flywheel auch vertikal installiert werden,

als häufigste Ausführung. Bei dieser Art der Installation ist es erforderlich, auf der Sekundärseite einen Kollektor zu montieren, falls zwei oder mehr Zonen über hydraulische Module gesteuert werden sollen. Daher muss es notwendig sein, die beiden nicht verwendeten Anschlüsse abzudichten.

Die vertikale Installation des thermischen Flywheels ist komplexer in Bezug auf die Rohre und erfordert den Einsatz eines Kollektors.

Dies führt zu höheren Installationskosten und einer größeren Anzahl

von Verbindungen im Vergleich zur horizontalen Installation.

Ordentliches gelbes Sicherheitsventil für thermische und sanitäre Anlagen.

• Einstelldruck: 3 - 6 - 7 bar

• Eingangsanlage: 1/2” männlich

• Ausgangsanlage: 1/2” weiblich

• Maximale Temperatur: 115°C

Konform mit der Richtlinie 2014/68/EU „PED“

Kathegorie IV und dem D.Lgs.15.02.2016 Nr. 26.

Kollektor HV 60/125 (2 m3/h - 50 kW). Für 2 und 3 Module DN25.

Isolierter Verteilungskollektor für Leistungen bis 50 kW (mit Temperaturdifferenz ΔT = 20 K im Primärkreis).

Maximaler Durchfluss bis zu 2 m3/h - Max. 6 bar.
Abmessungen des Isolierboxabschnitts: 110 x 110 mm.

Anschlüsse an die Module: 1” männlich, Abstand 125 mm (Schritt 250 mm).

Anschluss an den hydraulischen Separator cod. HW60/125-04 mit 1” männlichem Gewinde (Abstand 125 mm); zur Verbindung verwenden Sie Nr. 2 Sets cod. 04629SET (1”).

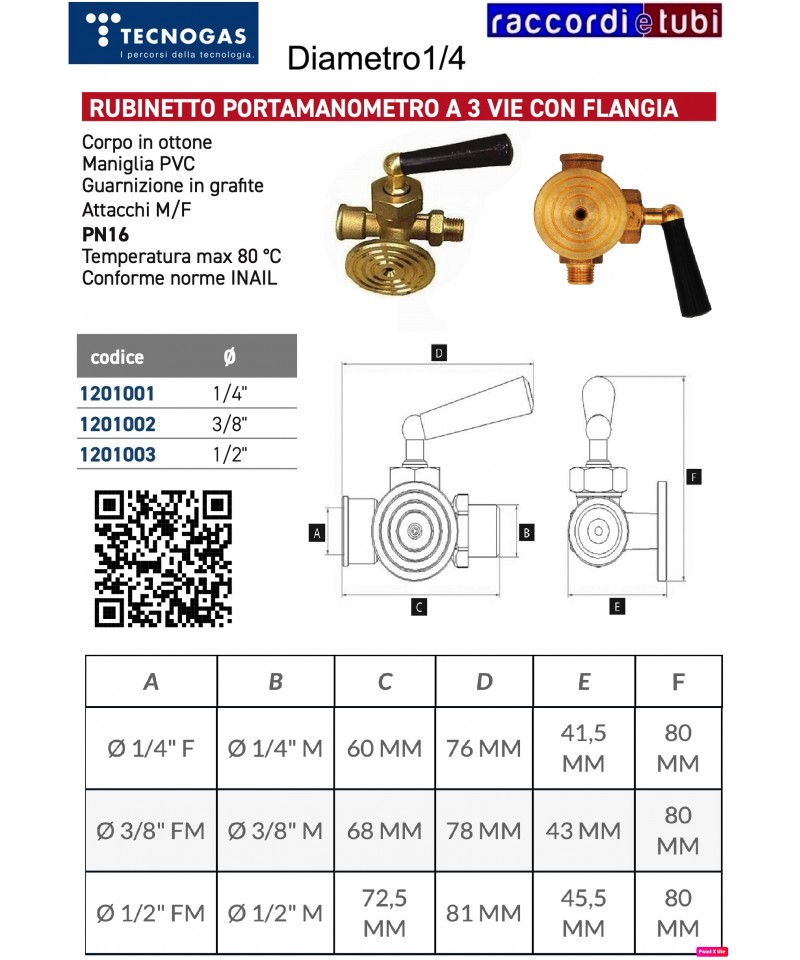

Messingkörper PVC-Griff Graphitdichtung M/F ANSCHLÜSSE PN16 Max. Temperatur 80 °C Entspricht INAIL-Vorschriften

VORGEBOGELTER ZINCSTREIFEN FÜR TRENNWANDMODELL: 1061000-1061001-1061002

M3 FIX3

Das Hydraulikmodul M3 FIX3 ist analog zum Modell M2 FIX3 mit zusätzlichem

einem Druckausgleichsventil zur Regelung des Überdrucks (0-0,5 bar).

M2 MIX33

Hydraulikmodul mit 2-Wege-Mischventil und 3-Wege-Mischer für

Heiz- und Kühlsysteme, für Zirkulatoren DN25 1“ (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• 3-Wege-Mischventil mit integriertem einstellbarem By-Pass;

• Thermometer mit Skala 0°÷120°C;

• Integriertes Rückschlagventil 20 mbar aussschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 38 kW (mit !t 15 K).

Maximale Durchflussmenge von 2200 l/h (mit einem Zirkulator mit einer Förderhöhe von 8 m).

Kvs-Wert: 7,0.

Anschlüsse: 1“ Weiblich
