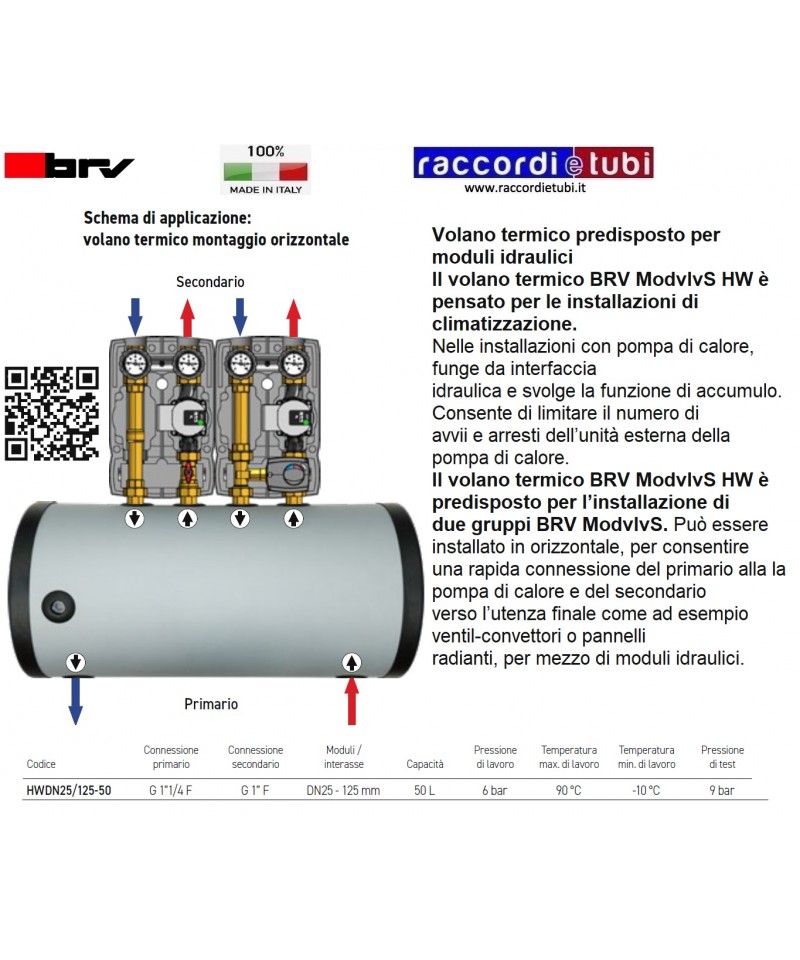

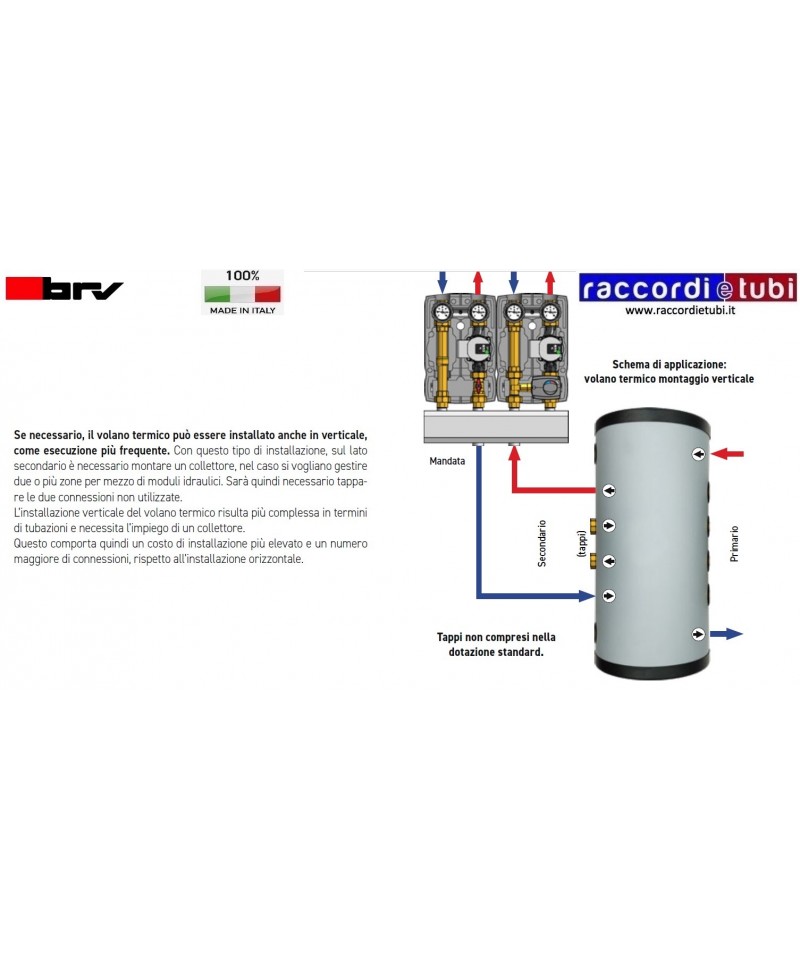

THERMISCHER FLYWHEEL BRV 50 LITER HWDN25/125-50

M2 MIX33

Hydraulisches Modul mit 2-Wege-Mischventil und 3-Wege-Mischventil für

Heiz- und Kühlsysteme, für Zirkulationspumpen DN25 1” (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• 3-Wege-Mischventil mit integriertem einstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• integriertes Rückschlagventil 20 mbar, abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 38 kW (mit !t 15 K).

Maximale Durchflussrate von 2200 l/h (mit einer Pumpe mit einer Druckhöhe von 8 m).

Kvs-Wert: 7,0.

Anschlüsse: 1” Weiblich

Kollektor HV 60/90

Isolierter Verteilungskoordinator für hydraulische Module:

• Isolierung in PPE;

• seitlicher Anschluss 1/2” weiblich für Zubehör;

• Abstand der Module: 90 mm;

• Abstand der Verbindung zur Primärseite: 125 mm.

Bis zu 50 kW (mit !t 20 K). Bis zu 2 m3/h - Max. 6 bar.

Ordentliches gelbes Sicherheitsventil für Heizungs- und Sanitäranlagen.

• Einstelldruck: 3 - 6 - 7 bar

• Eingang Größe: 1/2” weiblich

• Ausgang Größe: 1/2” weiblich

• Maximale Temperatur: 115°C

Entspricht der Richtlinie 2014/68/EU „PED“

Kategorie IV und dem D.Lgs.15.02.2016 Nr.26.

M2

Direktes hydraulisches Modul mit 2 Wegen für Heizungs- und Kühlanlagen,

für Zirkulatoren DN32 1”1/4 (180 mm).

• Isolierbox aus EPP (250x400x170 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar;

• Anschlussabstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 111 kW (mit !t 20 K).

Maximaler Durchfluss von 4800 l/h (mit einem Zirkulator mit einer Förderhöhe von 8 m).

Kvs-Wert: 21,0.

Anschlüsse: 1”1/4 Weiblich

Hydraulikseparator der Serie HW 60

Hydraulikseparator HW 60/125

Isolierter Hydraulikseparator zum Anschluss vor dem Verteiler. Dieses Gerät ermöglicht die hydraulische Trennung des Primärkreises vom Sekundärkreis und sorgt für eine höhere Volumenströmung am Verteiler im Vergleich zu dem, was in der Therme zirkuliert. Besonders empfehlenswert in Verbindung mit Brennwertkesseln. Mit einer korrekten Regelung des Umwälzpumpen der Therme garantiert es eine niedrige Rücklauftemperatur (immer unter 57°C, der Kondensationstemperatur des Wasserdampfs im Erdgas) und erhöht die Effizienz der Anlage.
Untere Anschluss 1/2” weiblich für die Therme.

Abmessungen des isolierenden Boxabschnitts: 110 x 110 mm.

HW 60/125 1”1/4 für Durchflussraten bis zu 3 m3/h - Code: HW60/125-05
Anschluss an den Verteiler: 1”1/4 männlich, Abstand 125 mm
Anschluss an die Therme: 1”1/4 weiblich, Abstand 250 mm

Kombinierter Verteiler HV 60/90W

Isolierter Verteilers mit integriertem hydraulischen Separator:

• Isolierung aus PPE;

• seitlicher Anschluss 1/2” weiblich für Zubehör;

• unterer Anschluss 1/2” weiblich für Temperaturfühler;

• Anschluss 1” männlich mit flacher Dichtung für Sicherheitsgruppe;

• Modulabstand: 90 mm;

• Abstand zum Primäranschluss: 380 mm.

Bis zu 50 kW (mit ! t 20 K). Bis zu 2 m3/h - Max. 6 bar.

Honeywell E125S Entlüftungsventil Messing d.1/2 für Solaranlagen

M2

Direktes 2-Wege-Hydraulikmodul für Heizungs- und Kühlanlagen,

für Zirkulatoren DN32 1”1/4 (180 mm).

• Isoliergehäuse aus EPP (250x400x170 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 111 kW (mit !t 20 K).

Maximale Durchflussrate von 4800 l/h (mit einer Förderhöhe von 8 m).

Kvs-Wert: 21,0.

Anschlüsse: 1”1/4 weiblich

HV80 Verteiler

Isolierter Verteilersammler für hydraulische Module:

• Isolierung aus EPS;

• Achsmaß 125 mm.

Bis zu 165 kW (bei t 20 K). Bis zu 7,25 m3/h - Max. 6 bar.

Verteiler für Heizungsanlagen aus elektroschweißbarem und verzinktem Rohr. Das Sortiment ist in drei verschiedene Größen unterteilt:

• DN20, für Leistungen bis zu 50 kW;
• DN25, für Leistungen bis zu 70 kW;
• DN32, für Leistungen bis zu 165 kW;

Wärmedämmung aus EPP. Druckprüfung 12 bar. Anschlussachse ModvlvS: 90 mm.

DN25 und DN32: Wärmedämmung aus EPS gemäß DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35mm) und Schutzbox aus verzinktem Blech (DN25: Dicke von 0,55 mm; DN32: Dicke von 0,8 mm). Druckprüfung 12 bar.
Anschlussachse ModvlvS: 125 mm.

Das Sortiment der DN20 Verteiler sieht die Verwendung der Gruppen ModvlvS DN20 3/4“ vor.
Das Sortiment der DN25 verteiler sieht die Kombination mit Gruppen ModvlvS von 1“ vor, während das DN32 Sortiment für Module von 1"1/4 vorgesehen ist. Über spezielle Adapter ist es auch möglich, Gruppen von 1" auf DN32 Verteiler zu installieren und umgekehrt, sofern die Erfüllung bestimmter anlagentechnischer Optimierungsbedürfnisse erforderlich ist.
