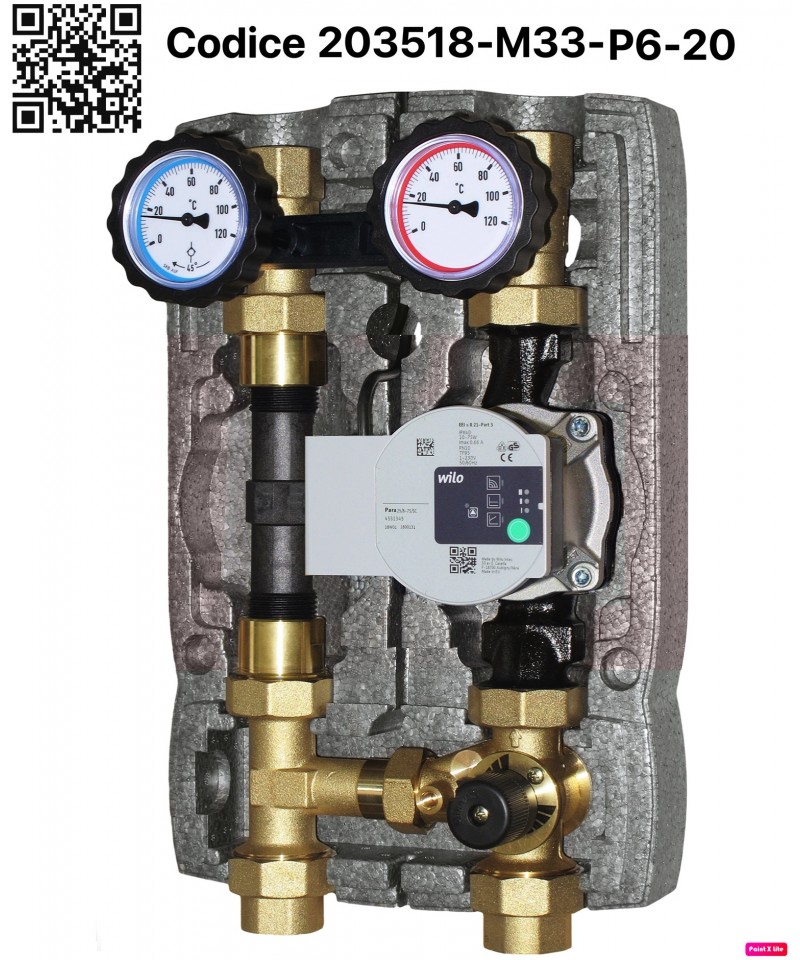

HYDRAULIKMODUL BRV DN25 203518-M33-P6-20 ZIRKULATOR WILO PARA 25/6 SC

HV80 Verteiler

Isolierter Verteilers für hydraulische Module:

• EPS-Isolierung;

• Abstand 125 mm.

Bis zu 165 kW (bei !t 20 K). Bis zu 7,25 m3/h - Max. 6 bar.

Verteiler für Heizungsanlagen aus elektroschweißtem und verzinktem Rohr. Die Artikelreihe ist in drei verschiedene Größen unterteilt:

• DN20, für Leistungen bis 50 kW;
• DN25, für Leistungen bis 70 kW;
• DN32, für Leistungen bis 165 kW;

DN20: Wärmedämmung aus EPP. Hydraulische Prüfung 12 bar. Verbindungsabstand ModvlvS: 90 mm.

DN25 und DN32: Wärmedämmung aus EPS gemäß DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35mm) und Schutzkasten aus verzinktem Blech (DN25: Dicke 0,55 mm; DN32: Dicke 0,8 mm). Hydraulische Prüfung 12 bar.
Verbindungsabstand ModvlvS: 125 mm.

Die DN20 Verteiler-Serie sieht die Verwendung der Gruppen ModvlvS DN20 von 3/4”.
Die DN25 Verteiler-Serie sieht die Kombination mit Gruppen ModvlvS von 1” vor, während die DN32-Serie für Module von 1“1/4 gedacht ist. Über spezielle Adapter ist es auch möglich, Gruppen von 1“ auf DN32-Verteiler und umgekehrt zu installieren, falls dies notwendig ist, um bestimmte Anforderungen an die Betriebsoptimierung zu erfüllen.

M2 MIX33

Hydraulikmodul mit 2-Wege-Mischventil und 3-Wege-Mischer für

Heiz- und Kühlsysteme, für Zirkulatoren DN25 1“ (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• 3-Wege-Mischventil mit integriertem einstellbarem By-Pass;

• Thermometer mit Skala 0°÷120°C;

• Integriertes Rückschlagventil 20 mbar aussschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 38 kW (mit !t 15 K).

Maximale Durchflussmenge von 2200 l/h (mit einem Zirkulator mit einer Förderhöhe von 8 m).

Kvs-Wert: 7,0.

Anschlüsse: 1“ Weiblich

M2

Hydraulisches Modul mit 2-Wege-Aussparung für Heiz- und Kühlsysteme,

für Umwälzpumpen DN25 1" (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar ausschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 50 kW (mit !t 20 K).

Maximaler Durchfluss von 2150 l/h (mit einer Pumpe mit 6 m Förderhöhe).

Kvs-Wert: 8,0.

Anschlüsse: 1" Weiblich

Automatisches ON-OFF-VENTIL MIT DIREKTEM ANTRIEB für gasförmige Medien, normalerweise geschlossen, Klasse A mit Gewindeanschlüssen. Schnelles Öffnen und Schließen. Maximaler Druck 0,5 bar

Schnelles Öffnen und Schließen mit Durchflussregelung. Gehäuse aus Aluminium. Spule mit IP65-Stecker (1/2"-3/4"-1"). Spule mit IP54-Elektrokasten (1 1/4"-1 1/2"-2"). Geeignet für technische Gase, Erdgas, Flüssiggas (LPG), für nicht aggressive Gase und Luft. Betriebstemperatur: -20 bis 60 °C.

Konformitätserklärung, siehe angehängte PDF

M2 FIX3

Hydraulikmodul mit 2-Wege-Mischventil mit festem Mischpunkt

für Heizungsanlagen, für Zirkulatoren DN25 1” (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• einstellbares thermostatisches Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar, abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 14 kW (mit !t 8 K).

Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 8 m Förderhöhe).

Kvs-Wert: 3,3.

Anschlüsse: 1” Weiblich

Hydraulikmodul oder Hebegruppe BRV Bis zu 50 kW ohne Pumpe 20355R ohne Bypass

Die Serie MovlvS DN25 ist eine komplette Produktreihe, die mit spezifischen Modellen alle Anforderungen von Anlagen abdeckt: von Heizkreisen mit mittlerer und niedriger Temperatur, über die Notwendigkeiten der Energieabrechnung, bis zu Kühlsystemen; alles mit der Möglichkeit einer Betriebssteuerung durch Klimasteuerungen, die auch im Pumpengruppe integriert sein können.
Sie können an Heizkreise mit Leistungen von bis zu 50 kW angeschlossen werden, bei einem deutlich reduzierten Energieverbrauch, garantiert durch hocheffiziente Synchronpumpen.
Die Anschlüsse an den Kreislauf oder den Verteiler werden mit einem Innengewinde von 1“ oder 1“1/4 realisiert. Die Module der Variante M3 sind zudem mit einem Bypass-Balanceventil ausgestattet, das eine präzise Regelung des Differenzdrucks im Kreislauf ermöglicht. Es gibt eine große Auswahl an Zubehör und Komponenten, die die Produktreihe ergänzen: Verteiler, Fittings, Sicherheitsgruppen, Mischer und Servomotoren.

M3 FIX3

Das Hydraulikmodul M3 FIX3 ist analog zum Modell M2 FIX3 mit zusätzlichem

einem Druckausgleichsventil zur Regelung des Überdrucks (0-0,5 bar).

Kombinierter Verteiler HV 60/90W

Isolierter Verteilers mit integriertem hydraulischen Separator:

• Isolierung aus PPE;

• seitlicher Anschluss 1/2” weiblich für Zubehör;

• unterer Anschluss 1/2” weiblich für Temperaturfühler;

• Anschluss 1” männlich mit flacher Dichtung für Sicherheitsgruppe;

• Modulabstand: 90 mm;

• Abstand zum Primäranschluss: 380 mm.

Bis zu 50 kW (mit ! t 20 K). Bis zu 2 m3/h - Max. 6 bar.

Kollektor HV 60/90

Isolierter Verteilkollektor für hydraulische Module:

• Isolation in PPE;

• seitlicher Anschluss 1/2" weiblich für Zubehör;

• Modulabstand: 90 mm;

• Anschlussabstand zum Primärkreis: 125 mm.

Bis zu 50 kW (bei t 20 K). Bis zu 2 m3/h - Max. 6 bar.

M2

Direktes hydraulisches Modul mit 2 Wegen für Heizungs- und Kühlsysteme,

für Zirkulatoren DN20 3/4“ (130 mm).

• Isolierbox aus EPP (180x302x142 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe mit 20 mbar, abwählbar;

• Abstand 90 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 35 kW (mit !t 20 K).

Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 6 m Förderhöhe).

Kvs-Wert: 6,0.

Anschluss an den Verteiler: drehbarer Abgang 3/4” männlich.

Anschluss zur Nutzung: 3/4” weiblich.

Für INFO siehe beigefügte PDF

M2 DN32 | Hydraulischer Separator HW80/570-07 – 7,26 m3/h - 165 kW

Hydraulischer Separator MODVLVS HW80/570-07 isoliert zum Anschluss vor dem Verteiler, um den primären Kreislauf vom sekundären hydraulisch zu trennen, was eine größere volumetrische Zirkulation im Verteiler im Vergleich zu dem, was in den Kessel zirkuliert, ermöglicht. Besonders empfohlen in Kombination mit Brennwertkesseln, da er aufgrund der besseren Regelung des Kesselumlaufers eine niedrige Rücklauftemperatur (immer unter 57°C, der Kondensationstemperatur von Wasserdampf im Erdgasmethan) gewährleistet und die Effizienz der Anlage erhöht. Der Separator muss senkrecht installiert werden und hat seitliche Anschlüsse von 2” M für den Verteiler und den Kessel, einen Anschlusspunkt für den Sensor von ½” F, einen von ½” F zum Abfluss, einen oberen für die Sicherheitsgruppe von 1” ¼ M und ist geeignet für Durchflüsse bis zu 7,25 m3/h.

M2

Direktes 2-Wege-Hydraulikmodul für Heiz- und Kühlsysteme,

für Zirkulationspumpen DN32 1”1/4 (180 mm).

• EPP-Isolierbox (250x400x170 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulationspumpe).

Für Leistungen bis zu 111 kW (mit !t 20 K).

Maximaler Durchfluss von 4800 l/h (mit einer Pumpe mit einem Druck von 8 m).

Kvs-Wert: 21,0.

Anschlüsse: 1”1/4 Weiblich

Art. 652

Funktion

Der Defangator ist ein Gerät, das es ermöglicht, Schlamm

und eisenhaltige Partikel in hydraulischen Kreisläufen zu sammeln, Rückstände, die

die Funktion vieler Komponenten wie Kessel,

Synchronpumpen, Zähler und magnetische Zähler usw. beeinträchtigen können.

Seine besondere interne Struktur, die von BRV in seinen Laboren entwickelt wurde,

nutzt einige einfache physikalische Prinzipien, die es ermöglichen,

durch Druckunterschied eine ruhige Zone des Fluidstroms zu schaffen, in der

Schlamm und eisenhaltige Partikel abgelagert werden, da sie von einem leistungsstarken

Neodym-Magneten angezogen werden. Diese können dann einfach

aus der Anlage entfernt werden, indem man den Ablasshahn betätigt, eine Operation, die wir

empfehlen, bei jedem Anlagenstart zu wiederholen, insbesondere bei älteren

Anlagen, die anfälliger für Korrosion sind und daher eine höhere Konzentration von Schlamm

und eisenhaltigen Partikeln aufweisen.

Eigenschaften

• Kompakte Abmessungen in Verbindung mit extrem niedrigen Druckverlusten;

• Keine Wartungs- oder Reinigungsarbeiten am Gerät erforderlich,

außer der regelmäßigen Entleerung des durch das Ventil

gesammelten Schlamms;

• Neodym-Magnet mit einer Anziehungskraft von 4,5 kg und 13.000 Gauss

magnetischem Feld;

• Einfache Installation in Fördergruppen oder direkt in der

Leitung (vertikale Montage);

• Breites Spektrum verfügbar für Durchflussraten bis zu 5.000 l/h;

• Kompatibel mit Frostschutzmitteln (Glykol $ 50%).

PN 10. Maximale Temperatur 110°C

Externe Anschlüsse und Kvs verfügbar:

DN20: 1” x 130 mm - Kvs 15

DN25: 1”1/2 x 180 mm - Kvs 21

DN32: 2” x 180 mm - Kvs 21

Umbaukit für die Installation des

Defangators an Direktemodulen. Bestehend

aus Defangator, Kappe und Dichtung,

Kugelhahn. Das Kit muss installiert werden

am Rücklauf des Direktenmoduls, wie

auf dem Bild sichtbar.

HV80 Verteiler

Isolierter Verteilersammler für hydraulische Module:

• EPS-Isolierung;

• Achsenabstand 125 mm.

Bis zu 165 kW (mit !t 20 K). Bis zu 7,25 m3/h - Max. 6 Bar.

Verteiler für Heizungsanlagen aus elektrogeschweißtem und verzinktem Rohr. Die Produktpalette unterteilt sich in drei verschiedene Größen:

• DN20, für Leistungen bis zu 50 kW;
• DN25, für Leistungen bis zu 70 kW;
• DN32, für Leistungen bis zu 165 kW;

DN20: Wärmedämmung in EPP. Hydraulischer Test 12 Bar. Anschlussabstand ModvlvS: 90 mm.

DN25 und DN32: Wärmedämmung in EPS gemäß DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35 mm) und Schutzgehäuse aus verzinktem Stahlblech (DN25: Dicke 0,55 mm; DN32: Dicke 0,8 mm). Hydraulischer Test 12 Bar.
Anschlussabstand ModvlvS: 125 mm.

Die Produktpalette der DN20 Verteiler sieht die Nutzung der Gruppen ModvlvS DN20 3/4“ vor.
Die Produktpalette der DN25 erfordert die Kombination mit den Gruppen ModvlvS von 1“, während die DN32-Reihe für Module von 1"1/4 gedacht ist. Mit speziellen Adaptern ist es zudem möglich, Gruppen von 1" an DN32 Verteiler und umgekehrt zu installieren, wenn es notwendig ist, mögliche Anforderungen an die Anlageneffizienz zu erfüllen.

Wandbefestigungswinkel für Verteiler

HV 80. Der Abstand zwischen Wand und Zentrum

des Verteilers beträgt 160 mm.

M2 FIX3

Hydraulisches Modul mit 2-Wege-Mischventil und fest eingestelltem Mischpunkt

für Heizungsanlagen, für Umwälzpumpen DN20 3/4” (130 mm).

• Isoliergehäuse aus EPP (180x302x142 mm);

• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar, ausschaltbar;

• Abstand 90 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Pumpe).

Für Leistungen bis zu 9 kW (mit !t 8 K).

Maximaler Durchfluss von 1000 l/h (mit einer Pumpe mit 8 m Förderhöhe).

Kvs-Wert: 1,9.

Anschluss an den Verteiler: drehbarer Anschluss 3/4” männlich.

Anschluss zur Nutzung: 3/4” weiblich.
