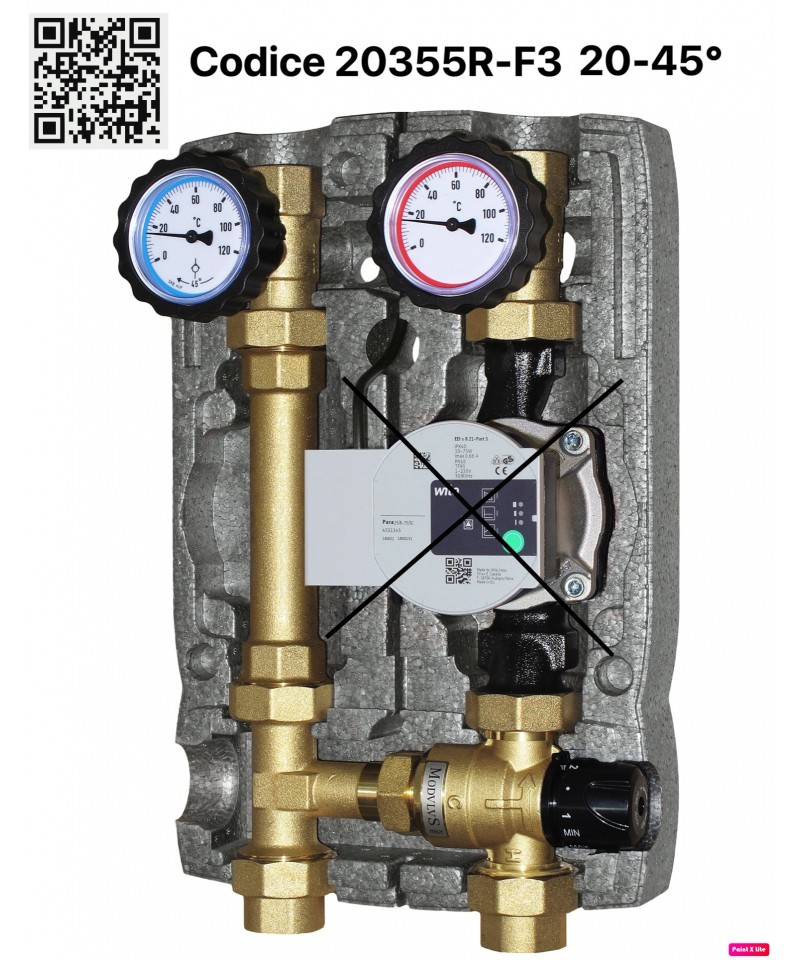

HYDRAULIKMODUL BRV DN25 20355R-F3 OHNE UMPERPUMPE

Kontrolliert den Flüssigkeitsfluss in Rohrleitungen für Kühl- und Heizsysteme. In Heizsystemen mit geschlossenem Ausdehnungsgefäß, in denen die Zirkulation durch Elektropumpen sichergestellt ist, muss die Wärmezufuhr automatisch unterbrochen werden, falls die Zirkulationspumpen anhalten. Anschluss 1” Normung

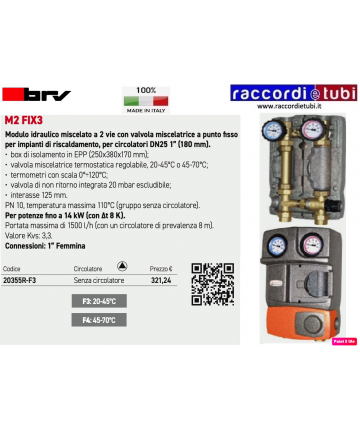

M2 FIX3

Hydraulikmodul, gemischte 2-Wege mit fest eingestelltem Mischventil

für Heizungsanlagen, für Umwälzpumpen DN25 1” (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis 14 kW (mit !t 8 K).

Maximale Fördermenge von 1500 l/h (mit einer Pumpe mit einem Druck von 8 m).

Kvs-Wert: 3,3.

Anschlüsse: 1” weiblich

M2 FIX3

Hydraulisches Modul mit 2 Wege-Mischventil mit festem Mischpunkt

für Heizungsanlagen, für Zirkulatoren DN25 1” (180 mm).

• Isolierbox aus EPP (250x380x170 mm);

• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar deaktivierbar;

• Abstand 125 mm.

PN 10, max. Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis 14 kW (mit !t 8 K).

Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 8 m Förderhöhe).

Kvs-Wert: 3,3.

Anschlüsse: 1” Weiblich

HV80 Verteiler

Isolierter Verteilersammler für hydraulische Module:

• EPS-Isolierung;

• Achsenabstand 125 mm.

Bis zu 165 kW (mit !t 20 K). Bis zu 7,25 m3/h - Max. 6 Bar.

Verteiler für Heizungsanlagen aus elektrogeschweißtem und verzinktem Rohr. Die Produktpalette unterteilt sich in drei verschiedene Größen:

• DN20, für Leistungen bis zu 50 kW;
• DN25, für Leistungen bis zu 70 kW;
• DN32, für Leistungen bis zu 165 kW;

DN20: Wärmedämmung in EPP. Hydraulischer Test 12 Bar. Anschlussabstand ModvlvS: 90 mm.

DN25 und DN32: Wärmedämmung in EPS gemäß DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35 mm) und Schutzgehäuse aus verzinktem Stahlblech (DN25: Dicke 0,55 mm; DN32: Dicke 0,8 mm). Hydraulischer Test 12 Bar.
Anschlussabstand ModvlvS: 125 mm.

Die Produktpalette der DN20 Verteiler sieht die Nutzung der Gruppen ModvlvS DN20 3/4“ vor.
Die Produktpalette der DN25 erfordert die Kombination mit den Gruppen ModvlvS von 1“, während die DN32-Reihe für Module von 1"1/4 gedacht ist. Mit speziellen Adaptern ist es zudem möglich, Gruppen von 1" an DN32 Verteiler und umgekehrt zu installieren, wenn es notwendig ist, mögliche Anforderungen an die Anlageneffizienz zu erfüllen.

M2 Energy

Das hydraulische Modul M2 Energy ist ähnlich dem Modell

M2 mit der Hinzufügung der Vorrichtung für

die Installation eines Energiezählers

Qn 2,5 (3/4”) DN20.

HW-Serie

THERMISCHER FLYWHEEL FÜR INSTALLATIONEN

WARM-!KALT MIT WÄRMEPUMPE

Thermisches Flflywheel vorbereitet für hydraulische Module

Das thermische Flywheel BRV ModvlvS HW ist für Klimatisierungsinstallationen gedacht.

Bei Installationen mit Wärmepumpe fungiert es als Schnittstelle

für die Hydraulik und erfüllt die Funktion der Speicherung. Es ermöglicht die Begrenzung der Anzahl von

Starts und Stops der Außeneinheit der Wärmepumpe.

Das thermische Flywheel BRV ModvlvS HW ist für die Installation von

zwei BRV ModvlvS Gruppen. Es kann horizontal installiert werden, um eine schnelle

Verbindung des Primärsystems mit der Wärmepumpe und des Sekundärsystems

zum Endverbraucher, wie z.B. Ventilatorkonvektoren oder Paneele

Strahlenwärme, durch hydraulische Module.

Wenn nötig, kann das thermische Flywheel auch vertikal installiert werden,

als häufigste Ausführung. Bei dieser Art der Installation muss auf der Sekundärseite

ein Verteiler montiert werden, wenn Sie zwei oder mehr Zonen

mit hydraulischen Modulen verwalten möchten. Es wird daher notwendig sein,

die zwei nicht verwendeten Anschlüsse zu verschließen.

Die vertikale Installation des thermischen Flywheels ist in Bezug auf

die Rohrleitungen komplexer und erfordert den Einsatz eines Verteilers.

Dies führt somit zu höheren Installationskosten und einer größeren

Anzahl von Anschlüssen im Vergleich zur horizontalen Installation.

M2 MIX33

Hydraulikmodul mit 2-Wege-Mischventilund 3-Wege-Ventil für Anlagen

zur Heiz- und Kühltechnik, für Zirkulationspumpen DN32 1"1/4 (180 mm).

• Isoliergehäuse aus EPP (250x400x170 mm);

• 3-Wege-Mischventil mit integrierbarem einstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• integriertes Rückschlagventil 20 mbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Pumpe).

Für Leistungen bis zu 76 kW (mit !t 15 K).

Maximale Durchflussrate von 4400 l/h (mit einer Pumpe mit einer Förderhöhe von 8 m).

Kvs-Wert: 16,0.

Anschlüsse: 1"1/4 Weiblich

G21

Zulässiger MID-Energiezähler für Heizung und Kühlung. Nennleistung: 2,5 m3/h (Qn 2,5).

Inklusive Rücklauftemperatursonde.

Optische Kommunikationsschnittstelle. Kvs 5,0.

Gewinde 1”. Länge 130 mm.

Wandbefestigungswinkel für Verteiler

HV 80. Der Abstand zwischen Wand und Zentrum

des Verteilers beträgt 160 mm.

POZZETTO aus MESSING Durchmesser 1/2'' 50mm
