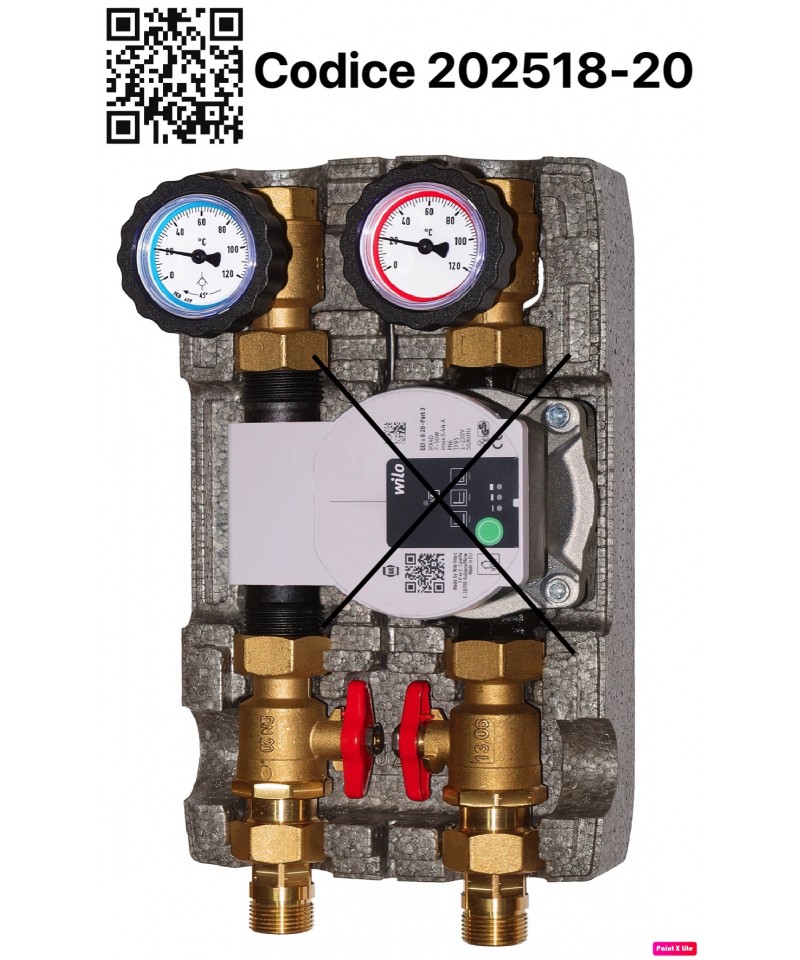

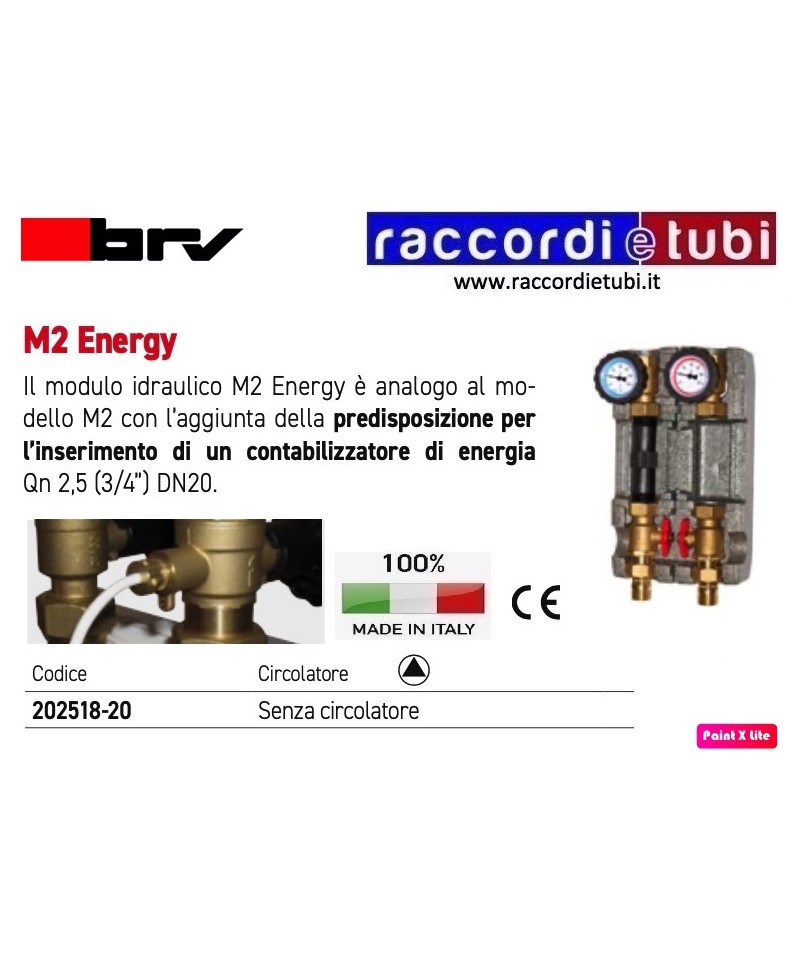

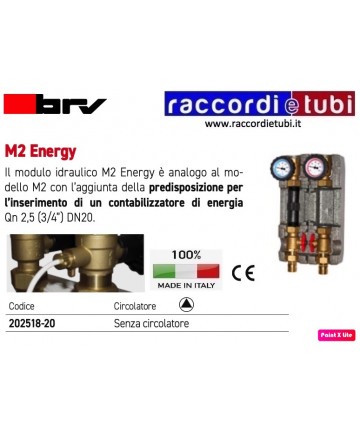

HYDRAULIKMODUL BRV DN20 202518-20 OHNE ZIRKULATOR

M2 FIX3

Hydraulikmodul mit 2-Wege-Mischventil mit festem Mischpunkt

für Heizungsanlagen, für Zirkulatoren DN25 1" (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• einstellbares thermostatisches Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integriertes Rückschlagventil 20 mbar abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 14 kW (mit !t 8 K).

Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 8 m Förderhöhe).

Kvs-Wert: 3,3.

Anschlüsse: 1" Weiblich

Honeywell E125S Entlüftungsventil Messing d.1/2 für Solaranlagen

Wandmontagehalterung.Dank der Wandmontagehalterung und der Unterstützung ist es möglich, das hydraulische Modul zu stützen

in einem Abstand von 100 oder 150 mm zwischen der Wand und der Achse der Rohrleitungen. Die weiblichen Anschlüsse des Moduls können

auf den unteren Gewinden der beiden Verbindungen wiederverwendet werden. Einfügemessung: 48

mm. Achsabstand 90 mm. Gewindeverbindungen: 1” Männlich x 1” drehbare Haube

Wandmontagehalter DAOA-COL zur Unterstützung von Kollektoren der Serie HV 60/90

Paar von Halterungen zur Unterstützung des Kollektors MODVLVS Serie HV60 oder MODVLVS HV70 mit dem entsprechenden Isolierkasten. Der Abstand zwischen der Wand und der Mitte des Kollektors kann 100 oder 150 mm betragen. Immer sofort verfügbar, wenn separat vom hydraulischen Modul gekauft.

M2 MIX33

Hydraulisches Modul mit 2-Wege-Mischventil und 3-Wege-Mischventil für

Heiz- und Kühlsysteme, für Zirkulationspumpen DN25 1” (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• 3-Wege-Mischventil mit integriertem einstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• integriertes Rückschlagventil 20 mbar, abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 38 kW (mit !t 15 K).

Maximale Durchflussrate von 2200 l/h (mit einer Pumpe mit einer Druckhöhe von 8 m).

Kvs-Wert: 7,0.

Anschlüsse: 1” Weiblich

Honeywell E125S Entlüftungsventil Messing d.3/8 Für Solaranlagen

CAN2-9 m Bus Verbindungsleitung zum Anschluss

mehrer Klimasteuergeräte.

Länge von 1 Meter, einschließlich 2 Abschlusswiderstände zur

Schlusskreis.

Wandhalterung. Dank der Wandhalterung und der Stützplatte ist es möglich, das hydraulische Modul zu unterstützen

in einem Abstand von 100 oder 150 mm zwischen der Wand und der Achse der Rohrleitungen. Es ist möglich, die weiblichen Anschlüsse des Moduls

auf die unteren Gewinde der beiden Anschlüsse wiederzuverwenden. Einsteckmaß: 60 mm.

Bohrabstand 125 mm. Gewindete Anschlüsse: 1”1/2 männlich x 1”1/2 drehbare Kappe.

Klima L

Das hydraulische Modul CLIMA L ist ähnlich dem Modell

CLIMA M zusätzlich mit der Möglichkeit, auch

ein Kühlsystem zu steuern.

Hydraulikmodul mit 2-Wege-Mischventil und 3-Wege-Mischventil für

Heizungsanlagen, mit hocheffizienter Zirkulationspumpe. Eingebauter

24 VDC Klimaregler mit Boilerkontaktsteuerung, für einen

integrierten Heizkreis.

• Isoliergehäuse aus EPP (250x466x215 mm);

• 3-Wege-Mischventil mit integriertem Bypass;

• Servomotor M21;

• 2 Sonden;

• Thermometer mit Skala 0°÷120°C;

• Integrierte Rückschlagventil 20 mbar, abschlussbar;

• Zirkulationspumpe Wilo Para 25/8 SC;

• Achse 125 mm.

PN 6, maximale Temperatur 110°C.

Für Leistungen bis zu 38 kW (mit !t 15 K).

Maximale Durchflussrate von 2200 l/h.

Kvs-Wert: 7,0.

Anschlüsse: 1” Weiblich

M2

Direktes hydraulisches Modul mit 2 Wegen für Heizungs- und Kühlsysteme,

für Zirkulatoren DN20 3/4“ (130 mm).

• Isolierbox aus EPP (180x302x142 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe mit 20 mbar, abwählbar;

• Abstand 90 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 35 kW (mit !t 20 K).

Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 6 m Förderhöhe).

Kvs-Wert: 6,0.

Anschluss an den Verteiler: drehbarer Abgang 3/4” männlich.

Anschluss zur Nutzung: 3/4” weiblich.

Für INFO siehe beigefügte PDF

Kollektor HV 60/90

Isolierter Verteilkollektor für hydraulische Module:

• Isolation in PPE;

• seitlicher Anschluss 1/2" weiblich für Zubehör;

• Modulabstand: 90 mm;

• Anschlussabstand zum Primärkreis: 125 mm.

Bis zu 50 kW (bei t 20 K). Bis zu 2 m3/h - Max. 6 bar.

HV80 Verteiler

Isolierter Verteilersammler für hydraulische Module:

• Isolierung aus EPS;

• Achsmaß 125 mm.

Bis zu 165 kW (bei t 20 K). Bis zu 7,25 m3/h - Max. 6 bar.

Verteiler für Heizungsanlagen aus elektroschweißbarem und verzinktem Rohr. Das Sortiment ist in drei verschiedene Größen unterteilt:

• DN20, für Leistungen bis zu 50 kW;
• DN25, für Leistungen bis zu 70 kW;
• DN32, für Leistungen bis zu 165 kW;

Wärmedämmung aus EPP. Druckprüfung 12 bar. Anschlussachse ModvlvS: 90 mm.

DN25 und DN32: Wärmedämmung aus EPS gemäß DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35mm) und Schutzbox aus verzinktem Blech (DN25: Dicke von 0,55 mm; DN32: Dicke von 0,8 mm). Druckprüfung 12 bar.
Anschlussachse ModvlvS: 125 mm.

Das Sortiment der DN20 Verteiler sieht die Verwendung der Gruppen ModvlvS DN20 3/4“ vor.
Das Sortiment der DN25 verteiler sieht die Kombination mit Gruppen ModvlvS von 1“ vor, während das DN32 Sortiment für Module von 1"1/4 vorgesehen ist. Über spezielle Adapter ist es auch möglich, Gruppen von 1" auf DN32 Verteiler zu installieren und umgekehrt, sofern die Erfüllung bestimmter anlagentechnischer Optimierungsbedürfnisse erforderlich ist.
