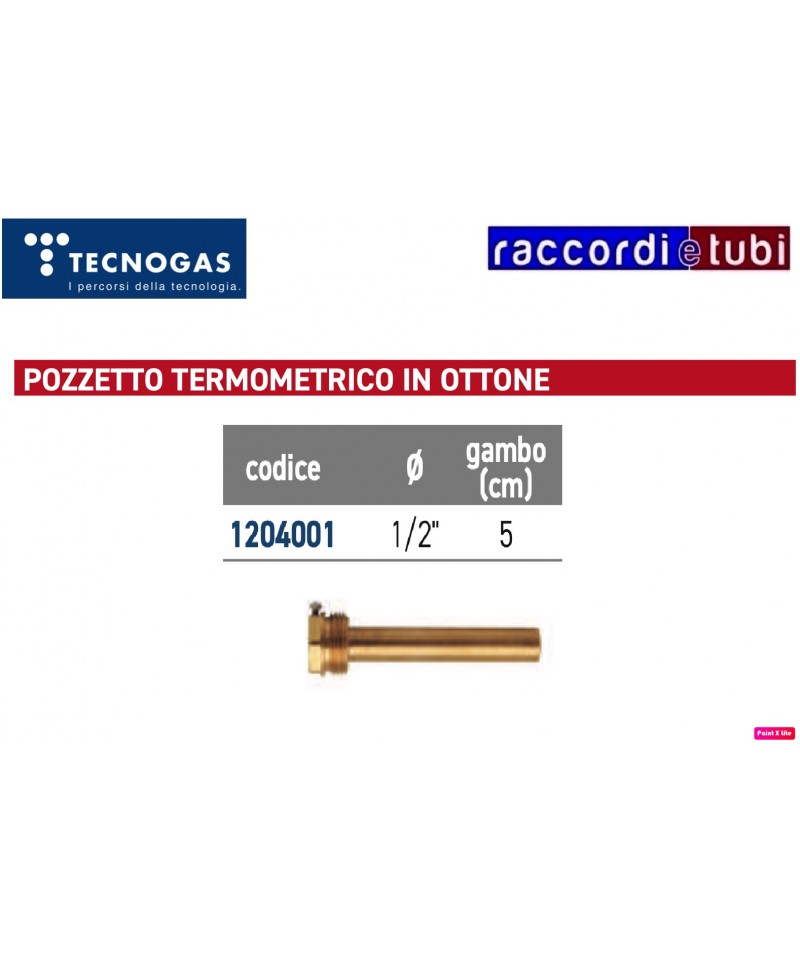

MESSING-POZZETTO Durchmesser 1/2'' 50mm

DREHSTÜCK AUS MESSING 3/4X1/2 WEIBLICH MÄNNLICH MIT EINGEBAUTEM RÜCKSCHLAGVENTIL

M2

Direktes hydraulisches Modul mit 2 Wegen für Heizungs- und Kühlsysteme,

für Zirkulatoren DN20 3/4“ (130 mm).

• Isolierbox aus EPP (180x302x142 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe mit 20 mbar, abwählbar;

• Abstand 90 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 35 kW (mit !t 20 K).

Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 6 m Förderhöhe).

Kvs-Wert: 6,0.

Anschluss an den Verteiler: drehbarer Abgang 3/4” männlich.

Anschluss zur Nutzung: 3/4” weiblich.

Für INFO siehe beigefügte PDF

Hydraulischer Separator HW 80/125

Isolierter hydraulischer Separator für Leistungen bis zu 165 kW, der vor dem Verteilersammelbehälter HV 80 angeschlossen werden muss. Dieses Gerät ermöglicht die hydraulische Trennung des Primärkreises vom Sekundärkreis und ermöglicht eine größere Volumenzirkulation im Sammelbehälter im Vergleich zu dem, was in den Kessel zirkuliert. Besonders empfohlen in Kombination mit Kondensationskesseln. Tatsächlich gewährleistet eine korrekte Einstellung des Kesselumwälzers eine niedrige Rücklauftemperatur (immer unter 57 °C, der Kondensationstemperatur des Wasserdampfs im Erdgas) und erhöht die Effizienz der Anlage.

Maximaler Durchfluss bis zu 7,25 m3/h - Max 6 bar.
Isolierbox-Abmessungen: 152x152 mm.

Oberer Anschluss 1”1/4 männlich für Sicherheitsgruppe.
Anschlüsse 1/2” weiblich für Ablauf (unten) und Temperatursensor (seitlich).

M2 FIX3

Hydraulisches Modul mit 2-Wege-Mischventil mit festem Mischpunkt

für Heizungsanlagen, für Zirkulatoren DN20 3/4" (130 mm).

• Isoliergehäuse aus EPP (180x302x142 mm);

• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar, deaktivierbar;

• Abstand 90 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 9 kW (mit !t 8 K).

Maximale Durchflussmenge von 1000 l/h (mit einem Zirkulator von 8 m Förderhöhe).

Kvs-Wert: 1,9.

Anschluss an den Kollektor: drehbarer Stift 3/4" männlich.

Anschluss zur Nutzung: 3/4" weiblich.

HV80 Verteiler

Isolierter Verteilers für hydraulische Module:

• EPS-Isolierung;

• Abstand 125 mm.

Bis zu 165 kW (bei !t 20 K). Bis zu 7,25 m3/h - Max. 6 bar.

Verteiler für Heizungsanlagen aus elektroschweißtem und verzinktem Rohr. Die Artikelreihe ist in drei verschiedene Größen unterteilt:

• DN20, für Leistungen bis 50 kW;
• DN25, für Leistungen bis 70 kW;
• DN32, für Leistungen bis 165 kW;

DN20: Wärmedämmung aus EPP. Hydraulische Prüfung 12 bar. Verbindungsabstand ModvlvS: 90 mm.

DN25 und DN32: Wärmedämmung aus EPS gemäß DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35mm) und Schutzkasten aus verzinktem Blech (DN25: Dicke 0,55 mm; DN32: Dicke 0,8 mm). Hydraulische Prüfung 12 bar.
Verbindungsabstand ModvlvS: 125 mm.

Die DN20 Verteiler-Serie sieht die Verwendung der Gruppen ModvlvS DN20 von 3/4”.
Die DN25 Verteiler-Serie sieht die Kombination mit Gruppen ModvlvS von 1” vor, während die DN32-Serie für Module von 1“1/4 gedacht ist. Über spezielle Adapter ist es auch möglich, Gruppen von 1“ auf DN32-Verteiler und umgekehrt zu installieren, falls dies notwendig ist, um bestimmte Anforderungen an die Betriebsoptimierung zu erfüllen.

Kollektoren HV60 und HV70

Isolierter Verteilungskollektor für hydraulische Module:

• Isolierung aus EPS;

• Achsabstand 125 mm.

Modelle HV 60: bis zu 50 kW (mit !t 20 K). Bis zu 2 m3/h - Max. 6 bar.

Modelle HV 70: bis zu 70 kW (mit !t 20 K). Bis zu 3 m3/h - Max. 6 bar.

MANOMETERSONDE PN30 MIT DREHSCHRAUBE aus vernickeltem Kupfer

M2 Energy

Das hydraulische Modul M2 Energy ähnelt dem

Modell M2 mit der Ergänzung der Vorbereitung

für die Integration eines Energiezählers

von Energie Qn 2,5 (3/4”) DN20

M2 FIX3

Hydraulikmodul gemischt mit 2 Wegen und festes Mischventil

für Heizungsanlagen, für Umwälzpumpen DN25 1” (180 mm).

• Isolierbox aus EPP (250x380x170 mm);

• einstellbares thermostatgesteuertes Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integriertes Rückschlagventil 20 mbar abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 14 kW (mit !t 8 K).

Maximale Durchflussmenge von 1500 l/h (mit einer Pumpe mit einer Überhöhung von 8 m).

Kvs-Wert: 3,3.

Anschlüsse: 1” Weiblich

Klima L

Das hydraulische Modul CLIMA L ist ähnlich dem Modell

CLIMA M zusätzlich mit der Möglichkeit, auch

ein Kühlsystem zu steuern.

Hydraulikmodul mit 2-Wege-Mischventil und 3-Wege-Mischventil für

Heizungsanlagen, mit hocheffizienter Zirkulationspumpe. Eingebauter

24 VDC Klimaregler mit Boilerkontaktsteuerung, für einen

integrierten Heizkreis.

• Isoliergehäuse aus EPP (250x466x215 mm);

• 3-Wege-Mischventil mit integriertem Bypass;

• Servomotor M21;

• 2 Sonden;

• Thermometer mit Skala 0°÷120°C;

• Integrierte Rückschlagventil 20 mbar, abschlussbar;

• Zirkulationspumpe Wilo Para 25/8 SC;

• Achse 125 mm.

PN 6, maximale Temperatur 110°C.

Für Leistungen bis zu 38 kW (mit !t 15 K).

Maximale Durchflussrate von 2200 l/h.

Kvs-Wert: 7,0.

Anschlüsse: 1” Weiblich

HW-Serie

THERMISCHER FLYWHEEL FÜR INSTALLATIONEN

WARM-!KALT MIT WÄRMEPUMPE

Thermisches Flflywheel vorbereitet für hydraulische Module

Das thermische Flywheel BRV ModvlvS HW ist für Klimatisierungsinstallationen gedacht.

Bei Installationen mit Wärmepumpe fungiert es als Schnittstelle

für die Hydraulik und erfüllt die Funktion der Speicherung. Es ermöglicht die Begrenzung der Anzahl von

Starts und Stops der Außeneinheit der Wärmepumpe.

Das thermische Flywheel BRV ModvlvS HW ist für die Installation von

zwei BRV ModvlvS Gruppen. Es kann horizontal installiert werden, um eine schnelle

Verbindung des Primärsystems mit der Wärmepumpe und des Sekundärsystems

zum Endverbraucher, wie z.B. Ventilatorkonvektoren oder Paneele

Strahlenwärme, durch hydraulische Module.

Wenn nötig, kann das thermische Flywheel auch vertikal installiert werden,

als häufigste Ausführung. Bei dieser Art der Installation muss auf der Sekundärseite

ein Verteiler montiert werden, wenn Sie zwei oder mehr Zonen

mit hydraulischen Modulen verwalten möchten. Es wird daher notwendig sein,

die zwei nicht verwendeten Anschlüsse zu verschließen.

Die vertikale Installation des thermischen Flywheels ist in Bezug auf

die Rohrleitungen komplexer und erfordert den Einsatz eines Verteilers.

Dies führt somit zu höheren Installationskosten und einer größeren

Anzahl von Anschlüssen im Vergleich zur horizontalen Installation.

Ordentliches gelbes Sicherheitsventil für thermische und sanitärtechnische Anlagen.

• Einstelldruck: 3 - 6 - 7 bar

• Eingangsdurchmesser: 1/2” männlich

• Ausgangsdurchmesser: 1/2” weiblich

• Maximale Temperatur: 115°C

Konform mit der Richtlinie 2014/68/UE “PED”

Kategorie IV und dem D.Lgs.15.02.2016 Nr.26.

Kollektor HV 60/90

Isolierter Verteilungskoordinator für hydraulische Module:

• Isolierung in PPE;

• seitlicher Anschluss 1/2” weiblich für Zubehör;

• Abstand der Module: 90 mm;

• Abstand der Verbindung zur Primärseite: 125 mm.

Bis zu 50 kW (mit !t 20 K). Bis zu 2 m3/h - Max. 6 bar.

HV80 Verteiler

Isolierter Verteiler für hydraulische Module:

• EPS-Isolierung;

• Achsabstand 125 mm.

Bis zu 165 kW (bei ! t 20 K). Bis zu 7,25 m3/h - Max. 6 bar.

Verteiler für Heizungsanlagen aus elektroschweißenden und verzinkten Rohren. Das Sortiment unterteilt sich in drei verschiedene Größen:

• DN20, für Leistungen bis zu 50 kW;
• DN25, für Leistungen bis zu 70 kW;
• DN32, für Leistungen bis zu 165 kW;

DN20: Wärmedämmung aus EPP. Hydraulischer Drucktest 12 bar. Verbindungsabstand ModvlvS: 90 mm.

DN25 und DN32: Wärmedämmung aus EPS gemäß DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35mm) und Schutzbox aus verzinktem Blech (DN25: Dicke 0,55 mm; DN32: Dicke 0,8 mm). Hydraulischer Drucktest 12 bar.
Verbindungsabstand ModvlvS: 125 mm.

Die DN20 Verteiler sind für die Verwendung mit ModvlvS DN20 3/4“ vorgesehen.Die DN25 Verteiler sind mit ModvlvS 1“ kompatibel, während die DN32 Reihe für Module von 1"1/4 gedacht ist. Durch spezielle Adapter ist es auch möglich, Gruppen von 1" an DN32 Verteilern und umgekehrt zu installieren, wenn es notwendig ist, spezifische Anforderungen an die Anlagenoptimierung zu erfüllen.

MANOMETERVERSCHRAUBUNG PN30 MIT DREHBAREN NICKEL-PLATTIERTER MESSING

Kollektor HV 60/125 (2 m3/h - 50 kW). Für 2 und 3 Module DN25.

Isolierter Verteilungskollektor für Leistungen bis zu 50 kW (mit Temperaturdifferenz ΔT = 20 K im Primärkreis).

Maximaler Durchfluss bis zu 2 m3/h - Max. 6 bar.
Abmessungen des isolierenden Gehäuses: 110 x 110 mm.

Anschlüsse an die Module: 1” männlich, Abstand 125 mm (Schritt 250 mm).

Anschluss an den Hydraulikseparator cod. HW60/125-04 mit 1” männlich gewinde (Abstand 125 mm); für den Anschluss verwenden Sie 2 Sätze cod. 04629SET (1”).
