KOLLEKTOR BRV DN25 FÜR 6 MODULE HV70/125-6 1"X1.1/4

M2 Energy

Das Hydraulikmodul M2 Energy ist ähnlich dem

Modell M2 mit der Vorrichtung

zur Installation eines Energiedurchflusszählers

mit einer Leistung von Qn 2,5 (3/4”) DN20

Automatisches ON-OFF Elektromagnetisches Ventil mit direkter Betätigung für normalerweise geschlossenen Gasbetrieb der Klasse A mit Gewindeanschlüssen. Schnelle Öffnung und Schließung. Maximaler Druck 0,5 bar

Schnelle Öffnung und Schließung mit Durchflussregelung. Gehäuse aus Aluminium. Spule mit IP65 Stecker (1/2"-3/4"-1"). Spule mit elektrischer Box IP54 (1 1/4"- 1 1/2"-2"). Geeignet für technische Gase, Erdgas, Flüssiggas (GPL), für nicht aggressive Gase und Luft. Betriebstemperatur: -20÷60°C.

Konformitätserklärung siehe angehängte PDF

M2 DN32 | Hydraulischer Separator HW80/570-07 – 7,26 m3/h - 165 kW

Hydraulischer Separator MODVLVS HW80/570-07 isoliert zum Anschluss vor dem Verteiler, um den primären Kreislauf vom sekundären hydraulisch zu trennen, was eine größere volumetrische Zirkulation im Verteiler im Vergleich zu dem, was in den Kessel zirkuliert, ermöglicht. Besonders empfohlen in Kombination mit Brennwertkesseln, da er aufgrund der besseren Regelung des Kesselumlaufers eine niedrige Rücklauftemperatur (immer unter 57°C, der Kondensationstemperatur von Wasserdampf im Erdgasmethan) gewährleistet und die Effizienz der Anlage erhöht. Der Separator muss senkrecht installiert werden und hat seitliche Anschlüsse von 2” M für den Verteiler und den Kessel, einen Anschlusspunkt für den Sensor von ½” F, einen von ½” F zum Abfluss, einen oberen für die Sicherheitsgruppe von 1” ¼ M und ist geeignet für Durchflüsse bis zu 7,25 m3/h.

M2 MIX33

Hydraulisches Modul mit 2-Wege-Mischventil und 3-Wege-Mischventil für

Heiz- und Kühlsysteme, für Zirkulationspumpen DN25 1” (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• 3-Wege-Mischventil mit integriertem einstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• integriertes Rückschlagventil 20 mbar, abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 38 kW (mit !t 15 K).

Maximale Durchflussrate von 2200 l/h (mit einer Pumpe mit einer Druckhöhe von 8 m).

Kvs-Wert: 7,0.

Anschlüsse: 1” Weiblich

MAGNESIUMOPFERANODE GTL M6 mm.17,5X200

M2 FIX3

Hydraulisches Modul mit 2-Wege-Mischventil mit festem Mischpunkt

für Heizungsanlagen, für Zirkulatoren DN20 3/4" (130 mm).

• Isoliergehäuse aus EPP (180x302x142 mm);

• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar, deaktivierbar;

• Abstand 90 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 9 kW (mit !t 8 K).

Maximale Durchflussmenge von 1000 l/h (mit einem Zirkulator von 8 m Förderhöhe).

Kvs-Wert: 1,9.

Anschluss an den Kollektor: drehbarer Stift 3/4" männlich.

Anschluss zur Nutzung: 3/4" weiblich.

M2 Energy

Das hydraulische Modul M2 Energy ähnelt dem

Modell M2 mit der Ergänzung der Vorbereitung

für die Integration eines Energiezählers

von Energie Qn 2,5 (3/4”) DN20

HW-Serie

THERMISCHE FLYWHEEL FÜR INSTALLATIONEN

WARM-!KALT MIT WÄRMEPUMPE

Thermisches Flywheel für hydraulische Module

Das thermische Flywheel BRV ModvlvS HW ist für Klimatisierungsinstallationen konzipiert.

In Installationen mit Wärmepumpe dient es als Schnittstelle

hydraulisch und erfüllt die Funktion der Speicherung. Es ermöglicht, die Anzahl der

Starts und Stopps der Außeneinheit der Wärmepumpe zu begrenzen.

Das thermische Flywheel BRV ModvlvS HW ist für die Installation von

zwei BRV ModvlvS-Einheiten vorgesehen. Es kann horizontal installiert werden, um eine schnelle

Verbindung der Primärseite zur Wärmepumpe und der Sekundärseite

zum Endverbraucher, zum Beispiel Ventil-Konvektoren oder Paneelen

Strahlung, durch hydraulische Module.

Wenn nötig, kann das thermische Flywheel auch vertikal installiert werden,

als häufigste Ausführung. Bei dieser Art der Installation ist es erforderlich, auf der Sekundärseite einen Kollektor zu montieren, falls zwei oder mehr Zonen über hydraulische Module gesteuert werden sollen. Daher muss es notwendig sein, die beiden nicht verwendeten Anschlüsse abzudichten.

Die vertikale Installation des thermischen Flywheels ist komplexer in Bezug auf die Rohre und erfordert den Einsatz eines Kollektors.

Dies führt zu höheren Installationskosten und einer größeren Anzahl

von Verbindungen im Vergleich zur horizontalen Installation.

M3 FIX3

Das Hydraulikmodul M3 FIX3 ist analog zum Modell M2 FIX3 mit zusätzlichem

einem Druckausgleichsventil zur Regelung des Überdrucks (0-0,5 bar).

Automatisches ON-OFF Elektroventil mit direkter Aktion für normalerweise geschlossenen Gasbetrieb der Klasse A mit Gewindeanschlüssen. Schnelles Öffnen und Schließen. Maximaler Druck 0,5 bar

Schnelles Öffnen und Schließen mit Durchflussregelung. Gehäuse aus Aluminium. Spule mit IP65-Stecker (1/2"-3/4"-1"). Spule mit IP54-Elektronikgehäuse (1 1/4"-1 1/2"-2"). Geeignet für synthetische Gase, Erdgas, Flüssiggas (LPG), für nicht aggressive Gase und Luft. Betriebstemperatur: -20 bis 60 °C.

Konformitätserklärung siehe beiliegendes PDF

HV80 Verteiler

Isolierter Verteilersammler für hydraulische Module:

• EPS-Isolierung;

• Achsenabstand 125 mm.

Bis zu 165 kW (mit !t 20 K). Bis zu 7,25 m3/h - Max. 6 Bar.

Verteiler für Heizungsanlagen aus elektrogeschweißtem und verzinktem Rohr. Die Produktpalette unterteilt sich in drei verschiedene Größen:

• DN20, für Leistungen bis zu 50 kW;
• DN25, für Leistungen bis zu 70 kW;
• DN32, für Leistungen bis zu 165 kW;

DN20: Wärmedämmung in EPP. Hydraulischer Test 12 Bar. Anschlussabstand ModvlvS: 90 mm.

DN25 und DN32: Wärmedämmung in EPS gemäß DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35 mm) und Schutzgehäuse aus verzinktem Stahlblech (DN25: Dicke 0,55 mm; DN32: Dicke 0,8 mm). Hydraulischer Test 12 Bar.
Anschlussabstand ModvlvS: 125 mm.

Die Produktpalette der DN20 Verteiler sieht die Nutzung der Gruppen ModvlvS DN20 3/4“ vor.
Die Produktpalette der DN25 erfordert die Kombination mit den Gruppen ModvlvS von 1“, während die DN32-Reihe für Module von 1"1/4 gedacht ist. Mit speziellen Adaptern ist es zudem möglich, Gruppen von 1" an DN32 Verteiler und umgekehrt zu installieren, wenn es notwendig ist, mögliche Anforderungen an die Anlageneffizienz zu erfüllen.

STANDARD UNIVERSALTEIL MM.600

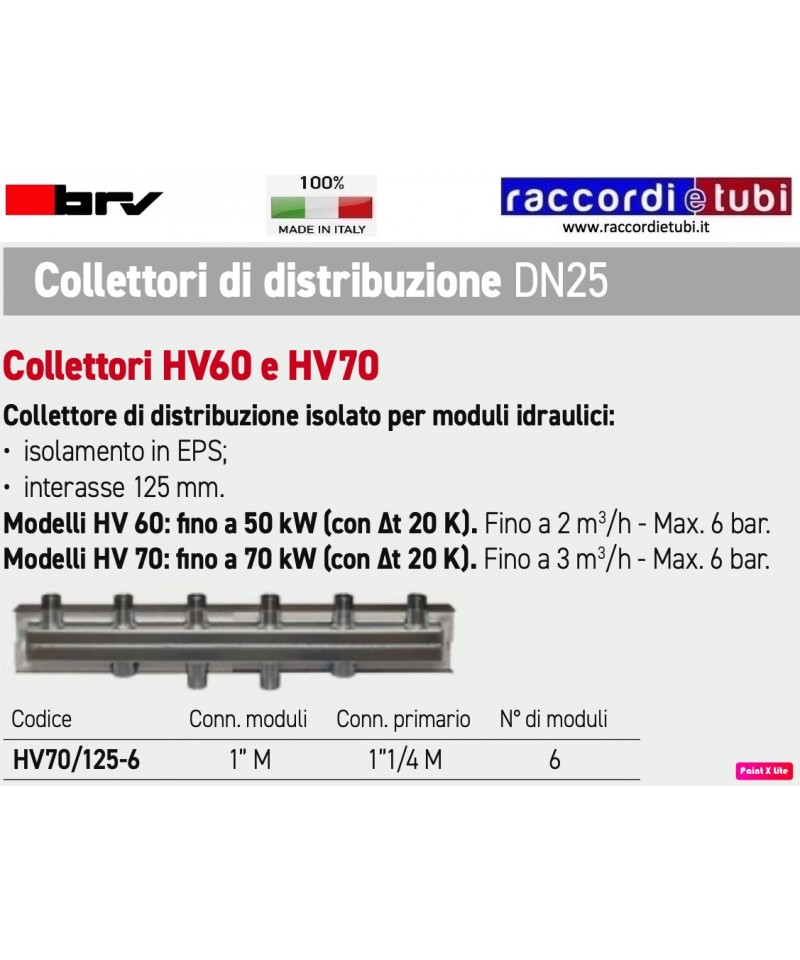

Kollektoren HV60 und HV70

Isolierter Verteilungskollektor für hydraulische Module:

• Isolierung aus EPS;

• Abstand 125 mm.

Modelle HV 60: bis zu 50 kW (mit !t 20 K). Bis zu 2 m3/h - Max. 6 bar.

Modelle HV 70: bis zu 70 kW (mit !t 20 K). Bis zu 3 m3/h - Max. 6 bar.

HV80 Sammler

Isolierter Verteilungssammler für hydraulische Module:

• Isolierung aus EPS;

• Abstand 125 mm.

Bis zu 165 kW (mit !t 20 K). Bis zu 7,25 m3/h - Max. 6 bar.

Verteilungssammler für Heizungsanlagen aus elektrisch geschweißtem und verzinktem Rohr. Die Produktlinie ist in drei verschiedene Größen unterteilt:

• DN20, für Leistungen bis zu 50 kW;
• DN25, für Leistungen bis zu 70 kW;
• DN32, für Leistungen bis zu 165 kW;

DN20: Wärmedämmung aus EPP. Druckprüfung 12 bar. Abstand für den Anschluss ModvlvS: 90 mm.

DN25 und DN32: Wärmedämmung aus EPS nach DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35 mm) und Schutzgehäuse aus verzinktem Blech (DN25: Dicke 0,55 mm; DN32: Dicke 0,8 mm). Druckprüfung 12 bar.
Anschlussabstand ModvlvS: 125 mm.

Die Produktlinie für DN20 sieht den Einsatz von ModvlvS DN20 von 3/4” vor.Die Produktlinie für DN25 sieht die Kombination mit ModvlvS von 1” vor, während die DN32-Serie für Module von 1"1/4 vorgesehen ist. Über spezielle Adapter können auch Gruppen von 1" auf DN32-Sammler und umgekehrt installiert werden, falls erforderlich, um die Anforderungen der Anlageneffizienz zu erfüllen.

Körper aus Messing PVC-Griff Dichtung aus Graphit M/F Anschlüsse PN16 Maximale Temperatur 80 °C Entspricht den INAIL-Normen
