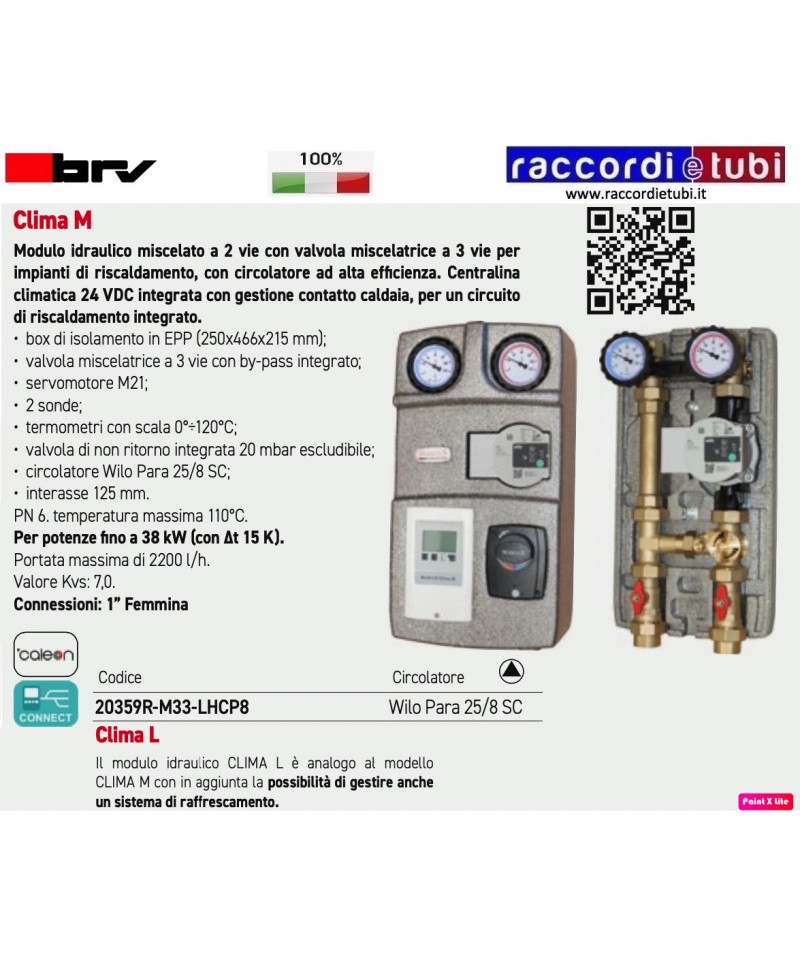

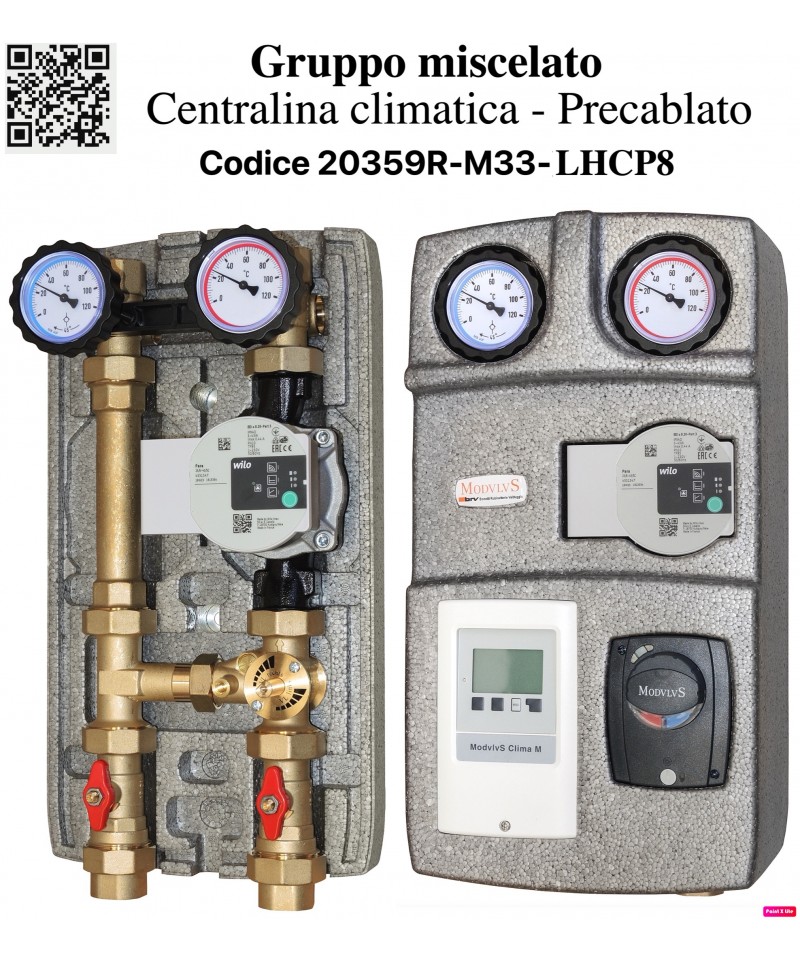

HYDRAULIKMODUL BRV DN25 20359R-M33-LHCP8 Zirkulationspumpe Wilo Para 25/8 SC

STANDARD UNIVERSALTEIL MM.600

M2 FIX3

Hydraulisches Modul mit 2-Wege-Mischventil mit festem Mischpunkt

für Heizungsanlagen, für Zirkulatoren DN20 3/4" (130 mm).

• Isoliergehäuse aus EPP (180x302x142 mm);

• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar, deaktivierbar;

• Abstand 90 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 9 kW (mit !t 8 K).

Maximale Durchflussmenge von 1000 l/h (mit einem Zirkulator von 8 m Förderhöhe).

Kvs-Wert: 1,9.

Anschluss an den Kollektor: drehbarer Stift 3/4" männlich.

Anschluss zur Nutzung: 3/4" weiblich.

EIGENSCHAFTEN: -Langzeit-Elektrochemischer Sensor für CO -Katalytischer Sensor für CH4 -Einfache und schnelle Installation -Anzeige der Gaskonzentration -Fehlermeldung des Sensors -Funktion zur vorübergehenden Abschaltung des Summer -TEST-Funktion

INITIALISIERUNGSBETRIEB: dauert 60 Sekunden, die grüne LED blitzt. NORMALER BETRIEB: grüne LED leuchtet. CH4 ALARM: zeigt das Vorhandensein von CH4 an, in den ersten 5 Sekunden blinkt die rote LED und bleibt nach 5 Sekunden eingeschaltet. Der Detektor erzeugt kontinuierliches Piepen und aktiviert den Relaisausgang CH4. CO ALARM: zeigt das Vorhandensein von CO an, in den ersten 5 Sekunden blinkt die CO LED und bleibt nach 5 Sekunden eingeschaltet. Der Detektor gibt intermittierendes Piepen aus und aktiviert den Relaisausgang CO. CH4 CO ALARM: zeigt das Vorhandensein von CH4 und CO an, die LEDs CH4 und CO leuchten und der Detektor gibt intermittierendes und kontinuierliches Piepen aus und aktiviert beide Relaisausgänge CH4 und CO. CH4 SENSORFEHLER: die gelbe und rote LED leuchten, der Detektor gibt ein kurzes akustisches Signal aus. CO SENSORFEHLER: die gelbe und rote LED leuchten, der Detektor gibt ein kurzes akustisches Signal aus. PAUSE: drücken Sie die Reset-Taste, die grüne LED blinkt schnell, Summer und Relaisausgang werden deaktiviert. Dieser Modus endet nach 5 Minuten oder durch erneutes Drücken der Reset-Taste. TEST: Halten Sie die Testtaste gedrückt, bis ein akustisches Signal ausgegeben wird, der Detektor führt einen Selbsttest durch, der 20 Sekunden dauert, und beginnt dann mit dem normalen Betrieb. WARTUNG Um eine lange Lebensdauer des Detektors zu gewährleisten, reinigen Sie den Detektor mit einem Tuch und führen Sie die TEST-Prozedur mindestens einmal im Monat durch. ANZEICHEN VON CO-VERGIFTUNG Eingeschränkte Exposition: Kopfschmerzen, Übelkeit, Erbrechen, Müdigkeitsgefühl. Mittlere Exposition: starke Kopfschmerzen, Ohnmacht, Herzinfarkt. Lange Exposition: Krampfanfälle, Bewusstlosigkeit, Kreislauf- und Herzstillstand, Tod.

Für Informationen siehe angehängte PDF

M2 MIX33

Hydraulikmodul mit 2-Wege-Mischventilund 3-Wege-Ventil für Anlagen

zur Heiz- und Kühltechnik, für Zirkulationspumpen DN32 1"1/4 (180 mm).

• Isoliergehäuse aus EPP (250x400x170 mm);

• 3-Wege-Mischventil mit integrierbarem einstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• integriertes Rückschlagventil 20 mbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Pumpe).

Für Leistungen bis zu 76 kW (mit !t 15 K).

Maximale Durchflussrate von 4400 l/h (mit einer Pumpe mit einer Förderhöhe von 8 m).

Kvs-Wert: 16,0.

Anschlüsse: 1"1/4 Weiblich

M2 MIX33

Hydraulisches Mischmodul mit 2-Wege-Mischventilund 3-Wege-Ventil für Anlagen

zur Heizung und Kühlung, für Zirkulatoren DN32 1”1/4 (180 mm).

• Isolierkasten aus EPP (250x400x170 mm);

• 3-Wege-Mischventil mit integriertem, einstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• Integriertes Rückschlagventil 20 mbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 76 kW (mit !t 15 K).

Maximale Durchflussrate von 4400 l/h (mit einem Zirkulator mit einer Druckhöhe von 8 m).

Kvs-Wert: 16,0.

Anschlüsse: 1”1/4 Weiblich

Wandmontageschranken für den HW 60 Separator

Paar von Halterungen zur Unterstützung des hydraulischen Separators mit isoliertem Gehäuse 110 x 110 mm.

Verfügbare Größen: 100 und 150 mm (Abstand von der Wand zum Zentrum des Separators).

100 mm : Code: DAO100
150 mm : Code: DAO150

BRV Bonetti Rubinetterie Valduggia S.r.l.

M2 MIX33

Hydraulisches Modul mit 2-Wege-Mischventil und 3-Wege-Mischventil für

Heiz- und Kühlsysteme, für Zirkulationspumpen DN25 1” (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• 3-Wege-Mischventil mit integriertem einstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• integriertes Rückschlagventil 20 mbar, abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 38 kW (mit !t 15 K).

Maximale Durchflussrate von 2200 l/h (mit einer Pumpe mit einer Druckhöhe von 8 m).

Kvs-Wert: 7,0.

Anschlüsse: 1” Weiblich

HV80 Verteiler

Isolierter Verteilersammler für hydraulische Module:

• EPS-Isolierung;

• Achsenabstand 125 mm.

Bis zu 165 kW (mit !t 20 K). Bis zu 7,25 m3/h - Max. 6 Bar.

Verteiler für Heizungsanlagen aus elektrogeschweißtem und verzinktem Rohr. Die Produktpalette unterteilt sich in drei verschiedene Größen:

• DN20, für Leistungen bis zu 50 kW;
• DN25, für Leistungen bis zu 70 kW;
• DN32, für Leistungen bis zu 165 kW;

DN20: Wärmedämmung in EPP. Hydraulischer Test 12 Bar. Anschlussabstand ModvlvS: 90 mm.

DN25 und DN32: Wärmedämmung in EPS gemäß DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35 mm) und Schutzgehäuse aus verzinktem Stahlblech (DN25: Dicke 0,55 mm; DN32: Dicke 0,8 mm). Hydraulischer Test 12 Bar.
Anschlussabstand ModvlvS: 125 mm.

Die Produktpalette der DN20 Verteiler sieht die Nutzung der Gruppen ModvlvS DN20 3/4“ vor.
Die Produktpalette der DN25 erfordert die Kombination mit den Gruppen ModvlvS von 1“, während die DN32-Reihe für Module von 1"1/4 gedacht ist. Mit speziellen Adaptern ist es zudem möglich, Gruppen von 1" an DN32 Verteiler und umgekehrt zu installieren, wenn es notwendig ist, mögliche Anforderungen an die Anlageneffizienz zu erfüllen.

Ordentliches gelbes Sicherheitsventil für thermische und sanitärtechnische Anlagen.

• Einstelldruck: 3 - 6 - 7 bar

• Eingangsdurchmesser: 1/2” männlich

• Ausgangsdurchmesser: 1/2” weiblich

• Maximale Temperatur: 115°C

Konform mit der Richtlinie 2014/68/UE “PED”

Kategorie IV und dem D.Lgs.15.02.2016 Nr.26.

M2 FIX3

Hydraulikmodul mit 2-Wege-Mischventil mit festem Mischpunkt

für Heizungsanlagen, für Zirkulatoren DN25 1" (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• einstellbares thermostatisches Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integriertes Rückschlagventil 20 mbar abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 14 kW (mit !t 8 K).

Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 8 m Förderhöhe).

Kvs-Wert: 3,3.

Anschlüsse: 1" Weiblich

M2 Energy

Das Hydraulikmodul M2 Energy ist ähnlich dem

Modell M2 mit der Vorrichtung

zur Installation eines Energiedurchflusszählers

mit einer Leistung von Qn 2,5 (3/4”) DN20

Hydraulischer Separator HW 80/125

Isolierter hydraulischer Separator für Leistungen bis zu 165 kW, der vor dem Verteilersammelbehälter HV 80 angeschlossen werden muss. Dieses Gerät ermöglicht die hydraulische Trennung des Primärkreises vom Sekundärkreis und ermöglicht eine größere Volumenzirkulation im Sammelbehälter im Vergleich zu dem, was in den Kessel zirkuliert. Besonders empfohlen in Kombination mit Kondensationskesseln. Tatsächlich gewährleistet eine korrekte Einstellung des Kesselumwälzers eine niedrige Rücklauftemperatur (immer unter 57 °C, der Kondensationstemperatur des Wasserdampfs im Erdgas) und erhöht die Effizienz der Anlage.

Maximaler Durchfluss bis zu 7,25 m3/h - Max 6 bar.
Isolierbox-Abmessungen: 152x152 mm.

Oberer Anschluss 1”1/4 männlich für Sicherheitsgruppe.
Anschlüsse 1/2” weiblich für Ablauf (unten) und Temperatursensor (seitlich).

Die Si-61 ist eine Kolbenpumpe mit integriertem Tank (0,37l), die speziell entwickelt wurde, um sauren Kondensat aus Gas-Kondensationsheizungen bis 50 kW abzuführen.

Die Sauermann®-Technologie innerhalb der Pumpe ermöglicht die Entfernung von Partikeln, und mit ihrem innovativen Schwimmer macht sie die Pumpe vollkommen zuverlässig für die Montage an Kondensationsheizungen.

Dank ihrer kompakten Bauweise kann die Si-61 einfach in vielen Situationen installiert werden.

Förderhöhe höher als bei einer Kreiselpumpe bis zu 6m vertikal

Nachgewiesene Zuverlässigkeit

IPX4-Schutz für mechanische und elektrische Teile

Robuster Schwimmer, Rotor außerhalb des Wassers

Garantiert die Entfernung von Partikeln

Kompakte Form

Neuheit! Steckdose mit Schnellanschluss und Verriegelungsschlüssel, um versehentliche Trennungen zu vermeiden

Tank 0,37l zum Sammeln des sauren Kondensats aus dem Heizgerät

Anti-Vibrations-Montagestütze mit schallabsorbierenden Einsätzen

Hohe Leistung und großer Durchfluss reduzieren die Betriebszeiten und den Energieverbrauch

TECHNISCHE DETAILS

• Maximale Fördermenge

  5 gph

  10 l/h

• Maximale Förderhöhe

  20 ft

  6 m

• Maximaldruck

  8 m

• Isolierklasse

  Doppelte Isolation

• Stromversorgung

  230V ~ 50/60Hz ~ 10 W

• Betriebsbedingungen

  100%

• Schutz

  IPX4

• Tankvolumen

  0.37 L

• Hauptpaket

  5

• Sicherheitsschalter

  NC 4 A resistiv – 250V

• Erkennung

  3 Erkennungsstufen

M2 MIX33 Energie

Das hydraulische Modul M2 MIX33 Energie ist

analog zum Modell M2 MIX33 mit der Ergänzung

der Vorrichtung zum Einbau eines

Energiezählers Qn 2,5 (3/4") DN20

M2

Direktes 2-Wege-Hydraulikmodul für Heiz- und Kühlsysteme,

für Zirkulationspumpen DN32 1”1/4 (180 mm).

• EPP-Isolierbox (250x400x170 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulationspumpe).

Für Leistungen bis zu 111 kW (mit !t 20 K).

Maximaler Durchfluss von 4800 l/h (mit einer Pumpe mit einem Druck von 8 m).

Kvs-Wert: 21,0.

Anschlüsse: 1”1/4 Weiblich
