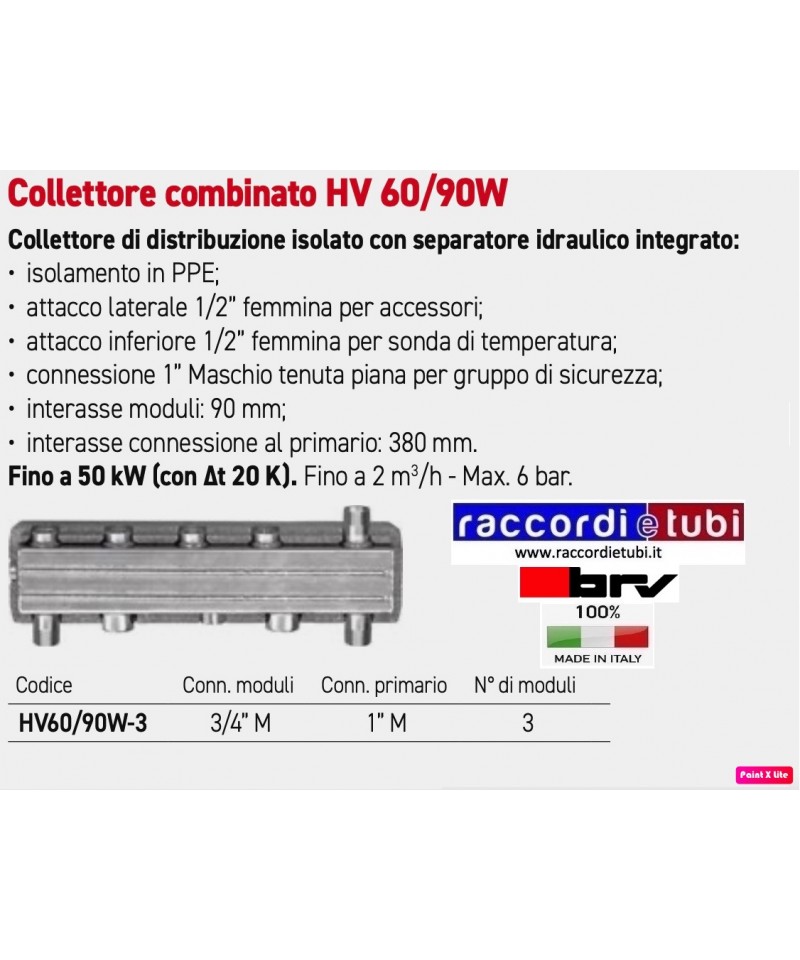

KOLLEKTOR MIT SEPARATOR BRV DN20 3 MODULE 3/4X1"

Kontrolliert den Flüssigkeitsfluss in Rohrleitungen für Kühl- und Heizsysteme. In Heizsystemen mit geschlossenem Ausdehnungsgefäß, in denen die Zirkulation durch Elektropumpen sichergestellt ist, muss die Wärmezufuhr automatisch unterbrochen werden, falls die Zirkulationspumpen anhalten. Anschluss 1” Normung

M2 MIX33

Hydraulikmodul mit 2-Wege-Mischventil und 3-Wege-Mischer für

Heiz- und Kühlsysteme, für Zirkulatoren DN25 1“ (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• 3-Wege-Mischventil mit integriertem einstellbarem By-Pass;

• Thermometer mit Skala 0°÷120°C;

• Integriertes Rückschlagventil 20 mbar aussschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 38 kW (mit !t 15 K).

Maximale Durchflussmenge von 2200 l/h (mit einem Zirkulator mit einer Förderhöhe von 8 m).

Kvs-Wert: 7,0.

Anschlüsse: 1“ Weiblich

M2 Energy

Das hydraulische Modul M2 Energy ist ähnlich wie das

Modell M2 mit der Ergänzung der Vorrichtung

für die Einfügung eines Energie

zähler Qn 2,5 (3/4”) DN20

M3 FIX3

Das Hydraulikmodul M3 FIX3 ist analog zum Modell M2 FIX3 mit zusätzlichem

einem Druckausgleichsventil zur Regelung des Überdrucks (0-0,5 bar).

Hydraulischer Separator HW 80/125

Isolierter hydraulischer Separator für Leistungen bis zu 165 kW, der vor dem Verteilersammelbehälter HV 80 angeschlossen werden muss. Dieses Gerät ermöglicht die hydraulische Trennung des Primärkreises vom Sekundärkreis und ermöglicht eine größere Volumenzirkulation im Sammelbehälter im Vergleich zu dem, was in den Kessel zirkuliert. Besonders empfohlen in Kombination mit Kondensationskesseln. Tatsächlich gewährleistet eine korrekte Einstellung des Kesselumwälzers eine niedrige Rücklauftemperatur (immer unter 57 °C, der Kondensationstemperatur des Wasserdampfs im Erdgas) und erhöht die Effizienz der Anlage.

Maximaler Durchfluss bis zu 7,25 m3/h - Max 6 bar.
Isolierbox-Abmessungen: 152x152 mm.

Oberer Anschluss 1”1/4 männlich für Sicherheitsgruppe.
Anschlüsse 1/2” weiblich für Ablauf (unten) und Temperatursensor (seitlich).

HV80 Verteiler

Isolierter Verteilersammler für hydraulische Module:

• EPS-Isolierung;

• Achsenabstand 125 mm.

Bis zu 165 kW (mit !t 20 K). Bis zu 7,25 m3/h - Max. 6 Bar.

Verteiler für Heizungsanlagen aus elektrogeschweißtem und verzinktem Rohr. Die Produktpalette unterteilt sich in drei verschiedene Größen:

• DN20, für Leistungen bis zu 50 kW;
• DN25, für Leistungen bis zu 70 kW;
• DN32, für Leistungen bis zu 165 kW;

DN20: Wärmedämmung in EPP. Hydraulischer Test 12 Bar. Anschlussabstand ModvlvS: 90 mm.

DN25 und DN32: Wärmedämmung in EPS gemäß DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35 mm) und Schutzgehäuse aus verzinktem Stahlblech (DN25: Dicke 0,55 mm; DN32: Dicke 0,8 mm). Hydraulischer Test 12 Bar.
Anschlussabstand ModvlvS: 125 mm.

Die Produktpalette der DN20 Verteiler sieht die Nutzung der Gruppen ModvlvS DN20 3/4“ vor.
Die Produktpalette der DN25 erfordert die Kombination mit den Gruppen ModvlvS von 1“, während die DN32-Reihe für Module von 1"1/4 gedacht ist. Mit speziellen Adaptern ist es zudem möglich, Gruppen von 1" an DN32 Verteiler und umgekehrt zu installieren, wenn es notwendig ist, mögliche Anforderungen an die Anlageneffizienz zu erfüllen.

Kollektoren HV60 und HV70

Isolierter Verteilungskollektor für hydraulische Module:

• Isolierung aus EPS;

• Achsabstand 125 mm.

Modelle HV 60: bis zu 50 kW (mit !t 20 K). Bis zu 2 m3/h - Max. 6 bar.

Modelle HV 70: bis zu 70 kW (mit !t 20 K). Bis zu 3 m3/h - Max. 6 bar.

M2 FIX3

Hydraulikmodul mit 2-Wege-Mischventil mit festem Mischpunkt

für Heizungsanlagen, für Zirkulatoren DN25 1” (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• einstellbares thermostatisches Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar, abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 14 kW (mit !t 8 K).

Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 8 m Förderhöhe).

Kvs-Wert: 3,3.

Anschlüsse: 1” Weiblich

Ordentliches gelbes Sicherheitsventil für thermische und sanitäre Anlagen.

• Einstelldruck: 3 - 6 - 7 bar

• Eingangsmessung: 1/2” männlich

• Ausgangsmessung: 1/2” weiblich

• Maximale Temperatur: 115°C

In Übereinstimmung mit der Richtlinie 2014/68/EU “PED”

Kategorie IV und dem D.Lgs.15.02.2016 n.26.

Art. 652

Funktion

Der Defangator ist ein Gerät, das es ermöglicht, Schlamm

und Eisenpartikel in hydraulischen Systemen zu sammeln, Rückstände, die

die Funktionsfähigkeit vieler Komponenten wie Kessel,

Synchronpumpen, Zähler und magnetische Zähler usw. beeinträchtigen können.

Seine spezielle innere Konstruktion, entwickelt von BRV in seinen Laboratorien,

nutzt einige einfache physikalische Prinzipien, die es ermöglichen,

durch Druckunterschied eine ruhige Zone des Fluidstroms zu schaffen, in der

Schlämme und Eisenpartikel abgelagert werden, da sie von einem starken

Neodym-Magneten angezogen werden. Diese können dann einfach

aus der Anlage durch Betätigung des Entlüftungsventils entfernt werden, eine Maßnahme, die wir empfehlen,

bei jedem Anlagenstart zu wiederholen, insbesondere bei älteren Anlagen, die stärker

korrosionsanfällig sind und daher eine höhere Konzentration von Schlämmen

und Eisenpartikeln aufweisen.

Eigenschaften

• Kompakte Abmessungen in Kombination mit äußerst niedrigen Druckverlusten;

• Keine Wartungs- oder Reinigungsarbeiten am Gerät erforderlich,

außer der regelmäßigen Entleerung des gesammelten Schlamms über das Entlüftungsventil;

• Neodym-Magnet mit einer Zugkraft von 4,5 kg und 13.000 Gauss an

magnetischem Feld;

• Einfache Installation in Rückförderungsgruppen oder direkt in die Leitung im

System (vertikale Montage);

• Breite Palette verfügbar für Durchflüsse bis zu 5.000 l/h;

• Kompatibel mit Frostschutzmitteln (Glykol $ 50%).

PN 10. Maximale Temperatur 110°C

Verfügbare externe Anschlüsse und Kvs:

DN20: 1” x 130 mm - Kvs 15

DN25: 1”1/2 x 180 mm - Kvs 21

DN32: 2” x 180 mm - Kvs 21

Umbaukit zur Installation des

Defangators auf Direktemodulen. Bestehend aus

Defangator, Kappen-Set und Dichtung,

Kugelventil. Das Kit muss installiert werden

im Rücklauf des Direktmoduls, wie

im Bild sichtbar.

M2

Direktes hydraulisches Modul mit 2 Wegen für Heizungs- und Kühlanlagen,

für Zirkulatoren DN32 1”1/4 (180 mm).

• Isolierbox aus EPP (250x400x170 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar;

• Anschlussabstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 111 kW (mit !t 20 K).

Maximaler Durchfluss von 4800 l/h (mit einem Zirkulator mit einer Förderhöhe von 8 m).

Kvs-Wert: 21,0.

Anschlüsse: 1”1/4 Weiblich

M2

Direktes 2-Wege-Hydraulikmodul für Heiz- und Kühlsysteme,

für Zirkulationspumpen DN32 1”1/4 (180 mm).

• EPP-Isolierbox (250x400x170 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulationspumpe).

Für Leistungen bis zu 111 kW (mit !t 20 K).

Maximaler Durchfluss von 4800 l/h (mit einer Pumpe mit einem Druck von 8 m).

Kvs-Wert: 21,0.

Anschlüsse: 1”1/4 Weiblich

MAGNESIUMOPFERANODE GTL M6 mm.17,5X200

M2 FIX3

Hydraulisches Modul mit 2-Wege-Mischventil und fest eingestelltem Mischpunkt

für Heizungsanlagen, für Umwälzpumpen DN20 3/4” (130 mm).

• Isoliergehäuse aus EPP (180x302x142 mm);

• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar, ausschaltbar;

• Abstand 90 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Pumpe).

Für Leistungen bis zu 9 kW (mit !t 8 K).

Maximaler Durchfluss von 1000 l/h (mit einer Pumpe mit 8 m Förderhöhe).

Kvs-Wert: 1,9.

Anschluss an den Verteiler: drehbarer Anschluss 3/4” männlich.

Anschluss zur Nutzung: 3/4” weiblich.
