Artikel-Nr.: 108262

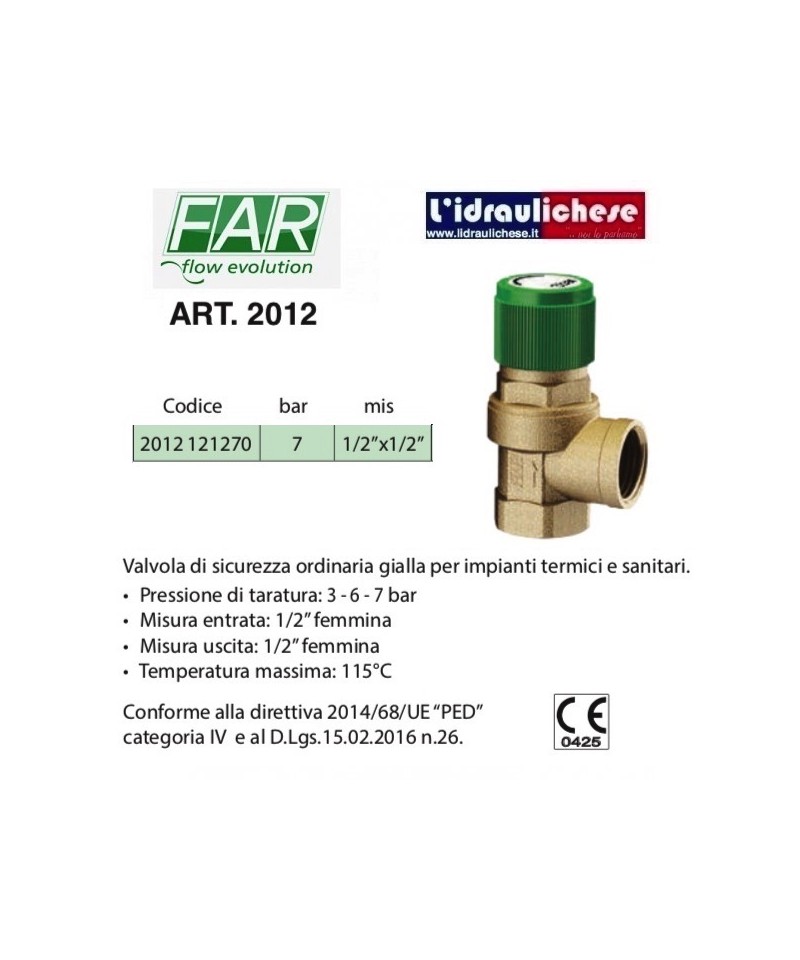

Gelbes Sicherheitsventil für thermische und sanitäre Anlagen.
• Einstelldruck: 3 - 6 - 7 bar
• Eingangsnut: 1/2“ weiblich
• Ausgangsnut: 1/2“ weiblich
• Höchsttemperatur: 115°C
Konform der Richtlinie 2014/68/EU „PED“
Kategorie IV und dem D.Lgs.15.02.2016 n.26
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Gelbes Sicherheitsventil für thermische und sanitäre Anlagen.
• Einstelldruck: 3 - 6 - 7 bar
• Eingangsnut: 1/2“ weiblich
• Ausgangsnut: 1/2“ weiblich
• Höchsttemperatur: 115°C
Konform der Richtlinie 2014/68/EU „PED“
Kategorie IV und dem D.Lgs.15.02.2016 n.26
DREHSTÜCK AUS MESSING 3/4X1/2 WEIBLICH MÄNNLICH MIT EINGEBAUTEM RÜCKSCHLAGVENTIL
M2 Energy
Das Hydraulikmodul M2 Energy ist ähnlich dem
Modell M2 mit der Vorrichtung
zur Installation eines Energiedurchflusszählers
mit einer Leistung von Qn 2,5 (3/4”) DN20
| Das Sicherheitsventil TS131 ist ein selbstbetätigendes Ventil, das durch die Temperatur des Mediums des Wärmeerzeugers aktiviert wird. Das Ventil öffnet sich und lässt Wasser aus dem Wärmeerzeuger oder dem Kondensator ab. |
| Feste/Bifuel-Kessel mit integriertem Wassererhitzer oder Kühlcoil in geschlossenen Heizsystemen gemäß EN12828 |
Kombinierbarer Kollektor HV 60/90W
Isolierter Verteilkollektor mit integriertem hydraulischen Separator:
• Isolation in PPE;
• seitlicher Anschluß 1/2” Weiblich für Zubehör;
• unterer Anschluß 1/2” Weiblich für Temperatursensor;
• Verbindung 1” Männlich mit flacher Dichtung für Sicherheitsgruppe;
• Modulabstand: 90 mm;
• Abstand zur Verbindung zum Primärkreis: 380 mm.
Bis zu 50 kW (mit !t 20 K). Bis zu 2 m3/h - Max. 6 bar.
Klima L
Das hydraulische Modul CLIMA L ist ähnlich dem Modell
CLIMA M zusätzlich mit der Möglichkeit, auch
ein Kühlsystem zu steuern.
Hydraulikmodul mit 2-Wege-Mischventil und 3-Wege-Mischventil für
Heizungsanlagen, mit hocheffizienter Zirkulationspumpe. Eingebauter
24 VDC Klimaregler mit Boilerkontaktsteuerung, für einen
integrierten Heizkreis.
• Isoliergehäuse aus EPP (250x466x215 mm);
• 3-Wege-Mischventil mit integriertem Bypass;
• Servomotor M21;
• 2 Sonden;
• Thermometer mit Skala 0°÷120°C;
• Integrierte Rückschlagventil 20 mbar, abschlussbar;
• Zirkulationspumpe Wilo Para 25/8 SC;
• Achse 125 mm.
PN 6, maximale Temperatur 110°C.
Für Leistungen bis zu 38 kW (mit !t 15 K).
Maximale Durchflussrate von 2200 l/h.
Kvs-Wert: 7,0.
Anschlüsse: 1” Weiblich
M2 Energy
Das hydraulische Modul M2 Energy ähnelt dem
Modell M2 mit der Ergänzung der Vorbereitung
für die Integration eines Energiezählers
von Energie Qn 2,5 (3/4”) DN20
HV80 Verteiler
Isolierter Verteilersammler für hydraulische Module:
• Isolierung aus EPS;
• Achsmaß 125 mm.
Bis zu 165 kW (bei t 20 K). Bis zu 7,25 m3/h - Max. 6 bar.
Verteiler für Heizungsanlagen aus elektroschweißbarem und verzinktem Rohr. Das Sortiment ist in drei verschiedene Größen unterteilt:
Wärmedämmung aus EPP. Druckprüfung 12 bar. Anschlussachse ModvlvS: 90 mm.
DN25 und DN32: Wärmedämmung aus EPS gemäß DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35mm) und Schutzbox aus verzinktem Blech (DN25: Dicke von 0,55 mm; DN32: Dicke von 0,8 mm). Druckprüfung 12 bar.
Anschlussachse ModvlvS: 125 mm.
Das Sortiment der DN20 Verteiler sieht die Verwendung der Gruppen ModvlvS DN20 3/4“ vor.
Das Sortiment der DN25 verteiler sieht die Kombination mit Gruppen ModvlvS von 1“ vor, während das DN32 Sortiment für Module von 1"1/4 vorgesehen ist. Über spezielle Adapter ist es auch möglich, Gruppen von 1" auf DN32 Verteiler zu installieren und umgekehrt, sofern die Erfüllung bestimmter anlagentechnischer Optimierungsbedürfnisse erforderlich ist.
M2 FIX3
Hydraulikmodul gemischt mit 2 Wegen und festes Mischventil
für Heizungsanlagen, für Umwälzpumpen DN25 1” (180 mm).
• Isolierbox aus EPP (250x380x170 mm);
• einstellbares thermostatgesteuertes Mischventil, 20-45°C oder 45-70°C;
• Thermometer mit Skala 0°÷120°C;
• integriertes Rückschlagventil 20 mbar abschaltbar;
• Abstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).
Für Leistungen bis zu 14 kW (mit !t 8 K).
Maximale Durchflussmenge von 1500 l/h (mit einer Pumpe mit einer Überhöhung von 8 m).
Kvs-Wert: 3,3.
Anschlüsse: 1” Weiblich
M2
Hydraulisches Modul mit 2-Wege-Aussparung für Heiz- und Kühlsysteme,
für Umwälzpumpen DN25 1" (180 mm).
• Isoliergehäuse aus EPP (250x380x170 mm);
• Thermometer mit Skala 0°÷120°C;
• integrierte Rückschlagklappe 20 mbar ausschaltbar;
• Abstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).
Für Leistungen bis zu 50 kW (mit !t 20 K).
Maximaler Durchfluss von 2150 l/h (mit einer Pumpe mit 6 m Förderhöhe).
Kvs-Wert: 8,0.
Anschlüsse: 1" Weiblich
M2 MIX33 Energy
Das hydraulische Modul M2 MIX33 Energy ist
analog zum Modell M2 MIX33 mit der Ergänzung
der Vorrichtung zur Einspeisung eines
Energiezähler Qn 2,5 (3/4") DN20
Die Flussmesser Serie FLU25PL verfügen über eine Metallfeder (7), die im Fluid eingetaucht, bei Erreichen des Durchflussgrenzwertes einen Schalter (2) durch geeignete Hebelmechanik aktiviert. Die Flussmesser sind mit einer Reihe von Federn ausgestattet, die je nach Durchmesser der Rohrleitungen verwendet werden sollen. Der Metallbalg (3) gewährleistet die Trennung des hydraulischen Teils von dem elektrischen Teil, der sich in einem polymeren Gehäuse (1 und 4) mit Schutzart IP64 befindet. Der Wert des Schaltflusses kann (zwischen einem Minimal- und einem Maximalwert) durch Betätigen der entsprechenden Einstellschraube (8) geregelt werden. Die Flussmesser werden als Schutzvorrichtungen in allen Anwendungen verwendet, in denen der Fluidfluss in einem Kreislauf notwendig ist, um den ordnungsgemäßen Betrieb der installierten Geräte zu gewährleisten oder um deren Beschädigung zu vermeiden. In Heizungsanlagen mit geschlossenem Ausdehnungsgefäß werden die Flussmesser verwendet, um die Wärmezufuhr zum Kreislauf im Falle des Stillstands der Zirkulationspumpen zu unterbrechen (wie im ISPESL Sammelband R Kapitel R.3.B. vorgesehen).
M2 MIX33
Hydraulisches 2-Wege-Mischmodul mit 3-Wege-Mischventil für Heizungs- und Kühlanlagen
für Zirkulatoren DN20 3/4” (130 mm).
• Isoliergehäuse aus EPP (180x302x142 mm);
• 3-Wege-Mischventil mit integriertem einstellbarem Bypass;
• Thermometer mit Skala 0°÷120°C;
• Integriertes Rückschlagventil 20 mbar, ausschaltbar;
• Abstand 90 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).
Für Leistungen bis zu 33 kW (bei !t 15 K).
Maximale Durchflussmenge von 1900 l/h (bei einer Zirkulationspumpe mit einer Förderhöhe von 8 m).
Kvs-Wert: 5,5.
Anschluss an den Kollektor: drehbarer Stutzen 3/4” männlich.
Anschluss zur Nutzung: 3/4” weiblich.
Für INFO siehe angehängte PDF
HV80 Verteiler
Isolierter Verteiler für hydraulische Module:
• EPS-Isolierung;
• Achsabstand 125 mm.
Bis zu 165 kW (bei ! t 20 K). Bis zu 7,25 m3/h - Max. 6 bar.
Verteiler für Heizungsanlagen aus elektroschweißenden und verzinkten Rohren. Das Sortiment unterteilt sich in drei verschiedene Größen:
DN20: Wärmedämmung aus EPP. Hydraulischer Drucktest 12 bar. Verbindungsabstand ModvlvS: 90 mm.
DN25 und DN32: Wärmedämmung aus EPS gemäß DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35mm) und Schutzbox aus verzinktem Blech (DN25: Dicke 0,55 mm; DN32: Dicke 0,8 mm). Hydraulischer Drucktest 12 bar.
Verbindungsabstand ModvlvS: 125 mm.
Die DN20 Verteiler sind für die Verwendung mit ModvlvS DN20 3/4“ vorgesehen.Die DN25 Verteiler sind mit ModvlvS 1“ kompatibel, während die DN32 Reihe für Module von 1"1/4 gedacht ist. Durch spezielle Adapter ist es auch möglich, Gruppen von 1" an DN32 Verteilern und umgekehrt zu installieren, wenn es notwendig ist, spezifische Anforderungen an die Anlagenoptimierung zu erfüllen.
M2 MIX33
Hydraulikmodul mit 2-Wege-Mischventilund 3-Wege-Ventil für Anlagen
zur Heiz- und Kühltechnik, für Zirkulationspumpen DN32 1"1/4 (180 mm).
• Isoliergehäuse aus EPP (250x400x170 mm);
• 3-Wege-Mischventil mit integrierbarem einstellbarem Bypass;
• Thermometer mit Skala 0°÷120°C;
• integriertes Rückschlagventil 20 mbar;
• Abstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Pumpe).
Für Leistungen bis zu 76 kW (mit !t 15 K).
Maximale Durchflussrate von 4400 l/h (mit einer Pumpe mit einer Förderhöhe von 8 m).
Kvs-Wert: 16,0.
Anschlüsse: 1"1/4 Weiblich
M2 MIX33 Energie
Das hydraulische Modul M2 MIX33 Energie ist
analog zum Modell M2 MIX33 mit der Ergänzung
der Vorrichtung zum Einbau eines
Energiezählers Qn 2,5 (3/4") DN20
