HYDRAULISCHER SEPARATOR 1''1/4 vertikal

DREHSTÜCK AUS MESSING 3/4X1/2 WEIBLICH MÄNNLICH MIT EINGEBAUTEM RÜCKSCHLAGVENTIL

M2 DN32 | Hydraulischer Separator HW80/570-07 – 7,26 m3/h - 165 kW

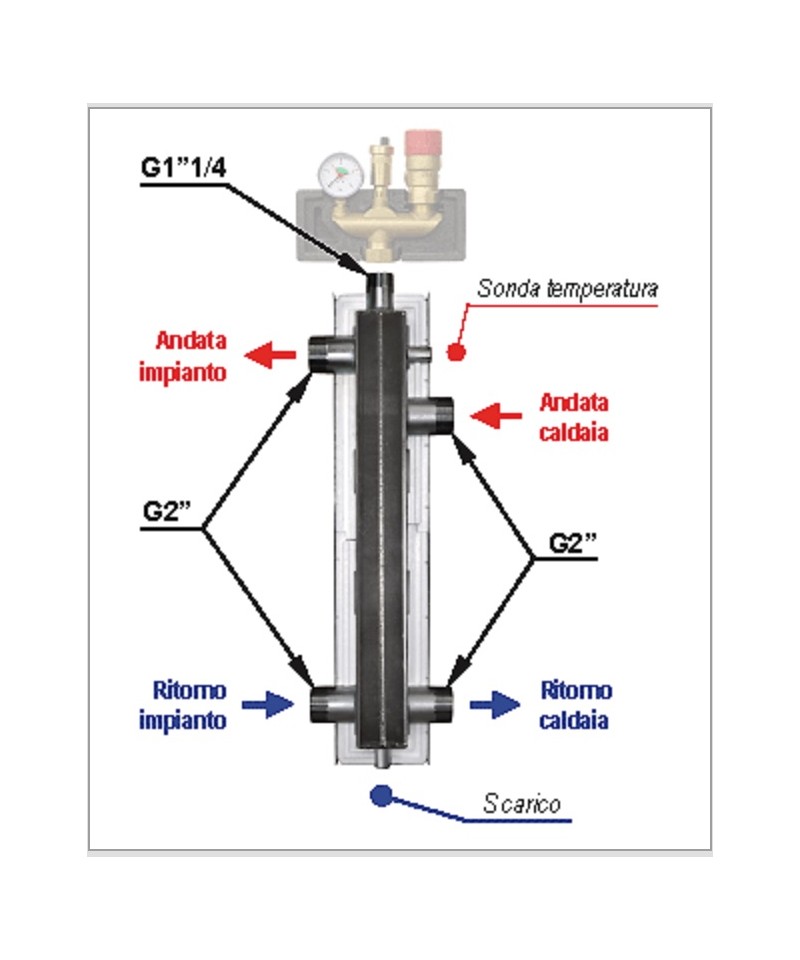

Hydraulischer Separator MODVLVS HW80/570-07 isoliert zum Anschluss vor dem Verteiler, um den primären Kreislauf vom sekundären hydraulisch zu trennen, was eine größere volumetrische Zirkulation im Verteiler im Vergleich zu dem, was in den Kessel zirkuliert, ermöglicht. Besonders empfohlen in Kombination mit Brennwertkesseln, da er aufgrund der besseren Regelung des Kesselumlaufers eine niedrige Rücklauftemperatur (immer unter 57°C, der Kondensationstemperatur von Wasserdampf im Erdgasmethan) gewährleistet und die Effizienz der Anlage erhöht. Der Separator muss senkrecht installiert werden und hat seitliche Anschlüsse von 2” M für den Verteiler und den Kessel, einen Anschlusspunkt für den Sensor von ½” F, einen von ½” F zum Abfluss, einen oberen für die Sicherheitsgruppe von 1” ¼ M und ist geeignet für Durchflüsse bis zu 7,25 m3/h.

M2 Energy

Das hydraulische Modul M2 Energy ist ähnlich dem Modell

M2 mit der Hinzufügung der Vorrichtung für

die Installation eines Energiezählers

Qn 2,5 (3/4”) DN20.

M2 MIX33

Hydraulikmodul mit 2-Wege-Mischventilund 3-Wege-Ventil für Anlagen

zur Heiz- und Kühltechnik, für Zirkulationspumpen DN32 1"1/4 (180 mm).

• Isoliergehäuse aus EPP (250x400x170 mm);

• 3-Wege-Mischventil mit integrierbarem einstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• integriertes Rückschlagventil 20 mbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Pumpe).

Für Leistungen bis zu 76 kW (mit !t 15 K).

Maximale Durchflussrate von 4400 l/h (mit einer Pumpe mit einer Förderhöhe von 8 m).

Kvs-Wert: 16,0.

Anschlüsse: 1"1/4 Weiblich

HV80 Verteiler

Isolierter Verteilers für hydraulische Module:

• EPS-Isolierung;

• Abstand 125 mm.

Bis zu 165 kW (bei !t 20 K). Bis zu 7,25 m3/h - Max. 6 bar.

Verteiler für Heizungsanlagen aus elektroschweißtem und verzinktem Rohr. Die Artikelreihe ist in drei verschiedene Größen unterteilt:

• DN20, für Leistungen bis 50 kW;
• DN25, für Leistungen bis 70 kW;
• DN32, für Leistungen bis 165 kW;

DN20: Wärmedämmung aus EPP. Hydraulische Prüfung 12 bar. Verbindungsabstand ModvlvS: 90 mm.

DN25 und DN32: Wärmedämmung aus EPS gemäß DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35mm) und Schutzkasten aus verzinktem Blech (DN25: Dicke 0,55 mm; DN32: Dicke 0,8 mm). Hydraulische Prüfung 12 bar.
Verbindungsabstand ModvlvS: 125 mm.

Die DN20 Verteiler-Serie sieht die Verwendung der Gruppen ModvlvS DN20 von 3/4”.
Die DN25 Verteiler-Serie sieht die Kombination mit Gruppen ModvlvS von 1” vor, während die DN32-Serie für Module von 1“1/4 gedacht ist. Über spezielle Adapter ist es auch möglich, Gruppen von 1“ auf DN32-Verteiler und umgekehrt zu installieren, falls dies notwendig ist, um bestimmte Anforderungen an die Betriebsoptimierung zu erfüllen.

M2

direktes hydraulisches Modul mit 2 Wegen für Heizungs- und Kühlanlagen,

für Zirkulatoren DN25 1” (180 mm).

• Isolierbox aus EPP (250x380x170 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar, ausschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis 50 kW (mit !t 20 K).

Maximaler Durchfluss von 2150 l/h (mit einem Zirkulator mit einer Förderhöhe von 6 m).

Kvs-Wert: 8,0.

Anschlüsse: 1” Weiblich

EIGENSCHAFTEN: -Langzeit-Elektrochemischer Sensor für CO -Katalytischer Sensor für CH4 -Einfache und schnelle Installation -Anzeige der Gaskonzentration -Fehlermeldung des Sensors -Funktion zur vorübergehenden Abschaltung des Summer -TEST-Funktion

INITIALISIERUNGSBETRIEB: dauert 60 Sekunden, die grüne LED blitzt. NORMALER BETRIEB: grüne LED leuchtet. CH4 ALARM: zeigt das Vorhandensein von CH4 an, in den ersten 5 Sekunden blinkt die rote LED und bleibt nach 5 Sekunden eingeschaltet. Der Detektor erzeugt kontinuierliches Piepen und aktiviert den Relaisausgang CH4. CO ALARM: zeigt das Vorhandensein von CO an, in den ersten 5 Sekunden blinkt die CO LED und bleibt nach 5 Sekunden eingeschaltet. Der Detektor gibt intermittierendes Piepen aus und aktiviert den Relaisausgang CO. CH4 CO ALARM: zeigt das Vorhandensein von CH4 und CO an, die LEDs CH4 und CO leuchten und der Detektor gibt intermittierendes und kontinuierliches Piepen aus und aktiviert beide Relaisausgänge CH4 und CO. CH4 SENSORFEHLER: die gelbe und rote LED leuchten, der Detektor gibt ein kurzes akustisches Signal aus. CO SENSORFEHLER: die gelbe und rote LED leuchten, der Detektor gibt ein kurzes akustisches Signal aus. PAUSE: drücken Sie die Reset-Taste, die grüne LED blinkt schnell, Summer und Relaisausgang werden deaktiviert. Dieser Modus endet nach 5 Minuten oder durch erneutes Drücken der Reset-Taste. TEST: Halten Sie die Testtaste gedrückt, bis ein akustisches Signal ausgegeben wird, der Detektor führt einen Selbsttest durch, der 20 Sekunden dauert, und beginnt dann mit dem normalen Betrieb. WARTUNG Um eine lange Lebensdauer des Detektors zu gewährleisten, reinigen Sie den Detektor mit einem Tuch und führen Sie die TEST-Prozedur mindestens einmal im Monat durch. ANZEICHEN VON CO-VERGIFTUNG Eingeschränkte Exposition: Kopfschmerzen, Übelkeit, Erbrechen, Müdigkeitsgefühl. Mittlere Exposition: starke Kopfschmerzen, Ohnmacht, Herzinfarkt. Lange Exposition: Krampfanfälle, Bewusstlosigkeit, Kreislauf- und Herzstillstand, Tod.

Für Informationen siehe angehängte PDF

Externes Relais 1W6A. Vollständig mit Schutzgehäuse, muss

verwendet werden, wenn der 0-10V-Ausgang der Steuerstation

in ein sauberes Signal (Potentialfrei) umgewandelt werden muss.

• Spulentspannung 9-12 VDC;

• Maximale Schaltspannung: 250 VAC;

• Maximale Schaltstrom: 6A (AC1);

• Isoliergehäuse IP54

Kollektoren HV60 und HV70

Isolierter Verteilungskollektor für hydraulische Module:

• Isolierung aus EPS;

• Achsabstand 125 mm.

Modelle HV 60: bis zu 50 kW (mit !t 20 K). Bis zu 2 m3/h - Max. 6 bar.

Modelle HV 70: bis zu 70 kW (mit !t 20 K). Bis zu 3 m3/h - Max. 6 bar.

M2 MIX33

Hydraulikmodul gemischter 2-Wege mit Mischventilund 3-Wege für Anlagen

zur Heizung und Kühlung, für Umwälzpumpen DN32 1”1/4 (180 mm).

• Isoliergehäuse aus EPP (250x400x170 mm);

• 3-Wege-Mischventil mit integriertem verstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar;

• Achsabstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen von bis zu 76 kW (mit !t 15 K).

Maximaler Durchfluss von 4400 l/h (mit einer Pumpe mit einer Förderhöhe von 8 m).

Kvs-Wert: 16,0.

Anschlüsse: 1”1/4 Weiblich

M2 FIX3

Hydraulikmodul mit 2-Weg-Mischventil mit festem Mischpunkt

für Heizungsanlagen, für Zirkulatoren DN25 1” (180 mm).

• EPP-Isoliergehäuse (250x380x170 mm);

• einstellbares thermostatisches Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 14 kW (mit !t 8 K).

Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit einer Förderhöhe von 8 m).

Kvs-Wert: 3,3.

Anschlüsse: 1” Innengewinde

Wandmontagehalterung.Dank der Wandmontagehalterung und der Unterstützung ist es möglich, das hydraulische Modul zu stützen

in einem Abstand von 100 oder 150 mm zwischen der Wand und der Achse der Rohrleitungen. Die weiblichen Anschlüsse des Moduls können

auf den unteren Gewinden der beiden Verbindungen wiederverwendet werden. Einfügemessung: 48

mm. Achsabstand 90 mm. Gewindeverbindungen: 1” Männlich x 1” drehbare Haube

Ordentliches gelbes Sicherheitsventil für thermische und sanitäre Anlagen.

• Einstelldruck: 3 - 6 - 7 bar

• Eingangsmessung: 1/2” männlich

• Ausgangsmessung: 1/2” weiblich

• Maximale Temperatur: 115°C

In Übereinstimmung mit der Richtlinie 2014/68/EU “PED”

Kategorie IV und dem D.Lgs.15.02.2016 n.26.

Wandbefestigungen für den HW 60 Separator

Ein Paar Halterungen zur Unterstützung des hydraulischen Separators mit isoliertem Gehäuse 110 x 110 mm.

Verfügbare Größen: 100 und 150 mm (Abstand zwischen Wand und Zentrum des Separators).

100 mm : Code: DAOA100
150 mm : Code: DAOA150

BRV Bonetti Rubinetterie Valduggia S.r.l.

M2 MIX33

Hydraulisches 2-Wege-Mischmodul mit 3-Wege-Mischventil für Heizungs- und Kühlanlagen

für Zirkulatoren DN20 3/4” (130 mm).

• Isoliergehäuse aus EPP (180x302x142 mm);

• 3-Wege-Mischventil mit integriertem einstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• Integriertes Rückschlagventil 20 mbar, ausschaltbar;

• Abstand 90 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 33 kW (bei !t 15 K).

Maximale Durchflussmenge von 1900 l/h (bei einer Zirkulationspumpe mit einer Förderhöhe von 8 m).

Kvs-Wert: 5,5.

Anschluss an den Kollektor: drehbarer Stutzen 3/4” männlich.

Anschluss zur Nutzung: 3/4” weiblich.

Für INFO siehe angehängte PDF
