VERTEILER BRV DN32 FÜR 3 MODULEN HV80/125-3

Kontrolliert den Flüssigkeitsfluss in Rohrleitungen für Kühl- und Heizsysteme. In Heizsystemen mit geschlossenem Ausdehnungsgefäß, in denen die Zirkulation durch Elektropumpen sichergestellt ist, muss die Wärmezufuhr automatisch unterbrochen werden, falls die Zirkulationspumpen anhalten. Anschluss 1” Normung

Messingkörper PVC-Griff Graphitdichtung M/F ANSCHLÜSSE PN16 Max. Temperatur 80 °C Entspricht INAIL-Vorschriften

STANDARD UNIVERSALTHERMOELEMENT MM.900

Clima M

Hydraulisches Modul mit 2-Wege-Mischventil und 3-Wege-Mischventil für

Heizungssysteme, mit hocheffizienter Umwälzpumpe. Steuerung

24 VDC integriertes Klimasteuergerät mit Boiler-Kontaktsteuerung für einen

integrierten Heizkreis.

• Isolierbox aus EPP (250x466x215 mm);

• 3-Wege-Mischventil mit integriertem Bypass;

• Servomotor M21;

• 2 Sonden;

• Thermometer mit Skala 0°÷120°C;

• Integriertes Rückschlagventil 20 mbar, deaktivierbar;

• Umwälzpumpe Wilo Para 25/8 SC;

• Abstand 125 mm.

PN 6. Maximaltemperatur 110°C.

Für Leistungen bis zu 38 kW (bei !t 15 K).

Maximale Durchflussrate von 2200 l/h.

Kvs-Wert: 7,0.

Anschlüsse: 1” Weiblich

M2 MIX33 Energy

Das hydraulische Modul M2 MIX33 Energy ist

analog zum Modell M2 MIX33 mit der Ergänzung

der Vorrichtung zur Einspeisung eines

Energiezähler Qn 2,5 (3/4") DN20

EIGENSCHAFTEN: - Langzeit-Elektrochemischer Sensor für CO - Katalytischer Sensor für CH4 - Einfache und schnelle Installation - Anzeige der Gas Konzentration - Sensor Fehlermeldung - Funktion zum vorübergehenden Ausschalten des Signals - TEST-Funktion

FUNKTIONSINITIIERUNG: dauert 60 Sekunden, die grüne LED blinkt. NORMALE FUNKTION: grüne LED leuchtet. ALARM Ch4: zeigt das Vorhandensein von CH4 an, in den ersten 5 Sekunden blinkt die rote LED, und nach 5 Sekunden bleibt sie eingeschaltet. Der Detektor erzeugt ein kontinuierliches Signal und aktiviert den Ch4 Relaisausgang. CO ALARM: zeigt das Vorhandensein von CO an, in den ersten 5 Sekunden blinkt die CO LED und nach 5 Sekunden bleibt sie eingeschaltet. Der Detektor gibt ein intermittierendes Signal aus und aktiviert den CO Relaisausgang. ALARM CH4 CO: zeigt das Vorhandensein von CH4 und CO an, die LEDs CH4 und CO leuchten und der Detektor gibt ein intermittierendes und kontinuierliches Signal aus und aktiviert beide Relaisausgänge CH4 und CO. CH4 SENSORFEHLER: die gelbe und rote LED leuchten, der Detektor gibt ein kurzes akustisches Signal aus. CO SENSORFEHLER: die gelbe und rote LED leuchten, der Detektor gibt ein kurzes akustisches Signal aus. PAUSE: Drücken Sie die Reset-Taste, die grüne LED blinkt schnell, Signal und Relaisausgang deaktivieren sich. Dieser Modus endet nach 5 Minuten oder durch erneutes Drücken der Reset-Taste. TEST: Halten Sie die Testtaste gedrückt, bis ein akustisches Signal ausgegeben wird, der Detektor führt einen Selbsttest durch, der 20 Sekunden dauert, und beginnt dann mit dem normalen Betrieb. WARTUNG Um eine lange Lebensdauer des Detektors zu gewährleisten, reinigen Sie den Detektor mit einem Tuch und führen Sie die TEST-Prozedur mindestens einmal im Monat durch. SYMPTOME EINER CO-VERGIFTUNG Eingeschränkte Exposition: Kopfschmerzen, Übelkeit, Erbrechen, Müdigkeitsgefühl Mittlere Exposition: starke Kopfschmerzen, Bewusstlosigkeit, Herzinfarkt Lange Exposition: Krampfanfälle, Bewusstlosigkeit, Blut- und Herzstillstand, Tod

Für weitere Informationen siehe angehängte PDF

M2

Direktes 2-Wege-Hydraulikmodul für Heiz- und Kühlsysteme,

für Zirkulationspumpen DN32 1”1/4 (180 mm).

• EPP-Isolierbox (250x400x170 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulationspumpe).

Für Leistungen bis zu 111 kW (mit !t 20 K).

Maximaler Durchfluss von 4800 l/h (mit einer Pumpe mit einem Druck von 8 m).

Kvs-Wert: 21,0.

Anschlüsse: 1”1/4 Weiblich

M2 MIX33

Hydraulikmodul mit 2-Wege-Mischventilund 3-Wege-Ventil für Anlagen

zur Heiz- und Kühltechnik, für Zirkulationspumpen DN32 1"1/4 (180 mm).

• Isoliergehäuse aus EPP (250x400x170 mm);

• 3-Wege-Mischventil mit integrierbarem einstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• integriertes Rückschlagventil 20 mbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Pumpe).

Für Leistungen bis zu 76 kW (mit !t 15 K).

Maximale Durchflussrate von 4400 l/h (mit einer Pumpe mit einer Förderhöhe von 8 m).

Kvs-Wert: 16,0.

Anschlüsse: 1"1/4 Weiblich

M2 Energy

Das hydraulische Modul M2 Energy ähnelt dem

Modell M2 mit der Ergänzung der Vorbereitung

für die Integration eines Energiezählers

von Energie Qn 2,5 (3/4”) DN20

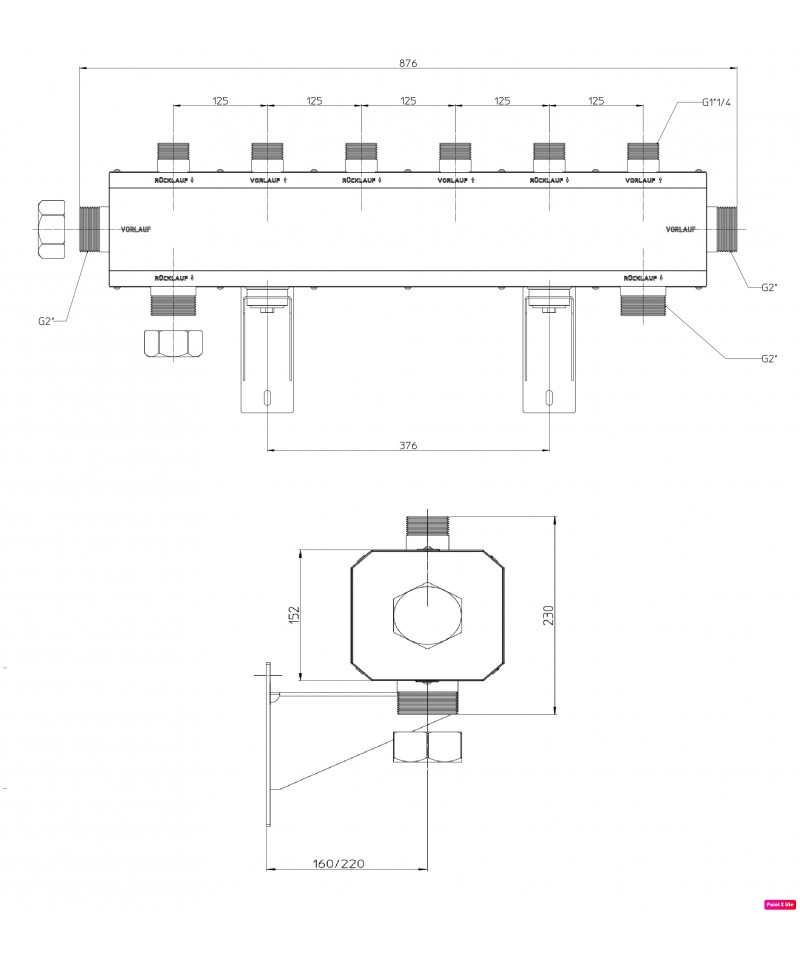

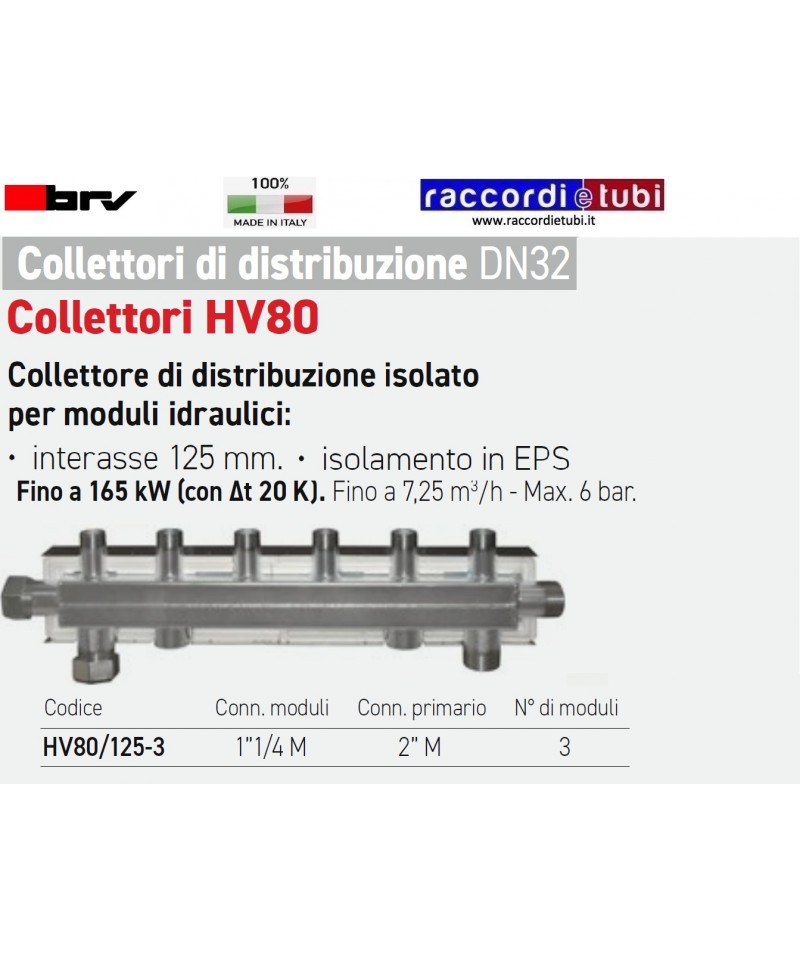

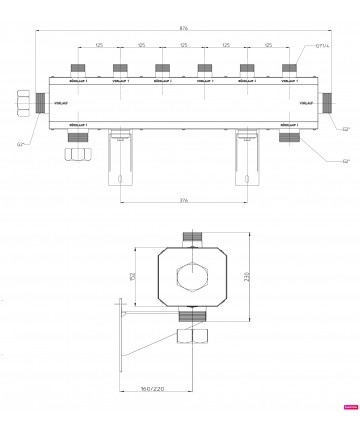

HV80 Verteiler

Isolierter Verteilers für hydraulische Module:

• EPS-Isolierung;

• Abstand 125 mm.

Bis zu 165 kW (bei !t 20 K). Bis zu 7,25 m3/h - Max. 6 bar.

Verteiler für Heizungsanlagen aus elektroschweißtem und verzinktem Rohr. Die Artikelreihe ist in drei verschiedene Größen unterteilt:

• DN20, für Leistungen bis 50 kW;
• DN25, für Leistungen bis 70 kW;
• DN32, für Leistungen bis 165 kW;

DN20: Wärmedämmung aus EPP. Hydraulische Prüfung 12 bar. Verbindungsabstand ModvlvS: 90 mm.

DN25 und DN32: Wärmedämmung aus EPS gemäß DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35mm) und Schutzkasten aus verzinktem Blech (DN25: Dicke 0,55 mm; DN32: Dicke 0,8 mm). Hydraulische Prüfung 12 bar.
Verbindungsabstand ModvlvS: 125 mm.

Die DN20 Verteiler-Serie sieht die Verwendung der Gruppen ModvlvS DN20 von 3/4”.
Die DN25 Verteiler-Serie sieht die Kombination mit Gruppen ModvlvS von 1” vor, während die DN32-Serie für Module von 1“1/4 gedacht ist. Über spezielle Adapter ist es auch möglich, Gruppen von 1“ auf DN32-Verteiler und umgekehrt zu installieren, falls dies notwendig ist, um bestimmte Anforderungen an die Betriebsoptimierung zu erfüllen.

MANOMETER-SCHLAUCH PN30 MIT DOPPELMUTTER Drehbar aus nickelbeschichtetem Kupfer

Hydraulikseparator der Serie HW 60

Hydraulikseparator HW 60/125

Isolierter Hydraulikseparator, der vor dem Kollektor zu verbinden ist. Dieses Gerät ermöglicht es, den Primärkreislauf vom Sekundärkreis hydraulisch zu trennen und erlaubt einen größeren Volumenfluss am Kollektor im Vergleich zum was in der Heizung zirkuliert. Besonders empfohlen in Verbindung mit Kesselheizungen. Tatsächlich garantiert es bei einer korrekten Regelung des Heizkreiselpumpen eine niedrige Rücklauftemperatur (immer unter 57 °C, Kondensationstemperatur von Wasserdampf im Erdgas), wodurch die Effizienz der Anlage erhöht wird.
Unterer Anschluss 1/2” weiblich für Kesselsonde.

Abmessungen des isolierenden Gehäuses: 110 x 110 mm.

HW 60/125 1” für Durchflussraten bis zu 2 m3/h - Code: HW60/125-04

Anschluss an den Kollektor: 1” männlich, Achsenabstand 125 mm
Anschluss an den Kessel: 1” weiblich, Achsenabstand 250 mm

Ordentliches gelbes Sicherheitsventil für Heizungs- und Sanitäranlagen.

• Einstellungsdruck: 3 - 6 - 7 bar

• Eingangsdurchmesser: 1/2” weiblich

• Ausgangsdurchmesser: 1/2” weiblich

• Höchsttemperatur: 115°C

Konform zur Richtlinie 2014/68/EU “Druckgeräte”

Kategorie IV und zum D.Lgs.15.02.2016 Nr.26

MANOMETERSONDE PN30 MIT DREHSCHRAUBE aus vernickeltem Kupfer

Wandmontageschranken für den HW 60 Separator

Paar von Halterungen zur Unterstützung des hydraulischen Separators mit isoliertem Gehäuse 110 x 110 mm.

Verfügbare Größen: 100 und 150 mm (Abstand von der Wand zum Zentrum des Separators).

100 mm : Code: DAO100
150 mm : Code: DAO150

BRV Bonetti Rubinetterie Valduggia S.r.l.

Klima L

Das hydraulische Modul CLIMA L ist ähnlich dem Modell

CLIMA M zusätzlich mit der Möglichkeit, auch

ein Kühlsystem zu steuern.

Hydraulikmodul mit 2-Wege-Mischventil und 3-Wege-Mischventil für

Heizungsanlagen, mit hocheffizienter Zirkulationspumpe. Eingebauter

24 VDC Klimaregler mit Boilerkontaktsteuerung, für einen

integrierten Heizkreis.

• Isoliergehäuse aus EPP (250x466x215 mm);

• 3-Wege-Mischventil mit integriertem Bypass;

• Servomotor M21;

• 2 Sonden;

• Thermometer mit Skala 0°÷120°C;

• Integrierte Rückschlagventil 20 mbar, abschlussbar;

• Zirkulationspumpe Wilo Para 25/8 SC;

• Achse 125 mm.

PN 6, maximale Temperatur 110°C.

Für Leistungen bis zu 38 kW (mit !t 15 K).

Maximale Durchflussrate von 2200 l/h.

Kvs-Wert: 7,0.

Anschlüsse: 1” Weiblich
