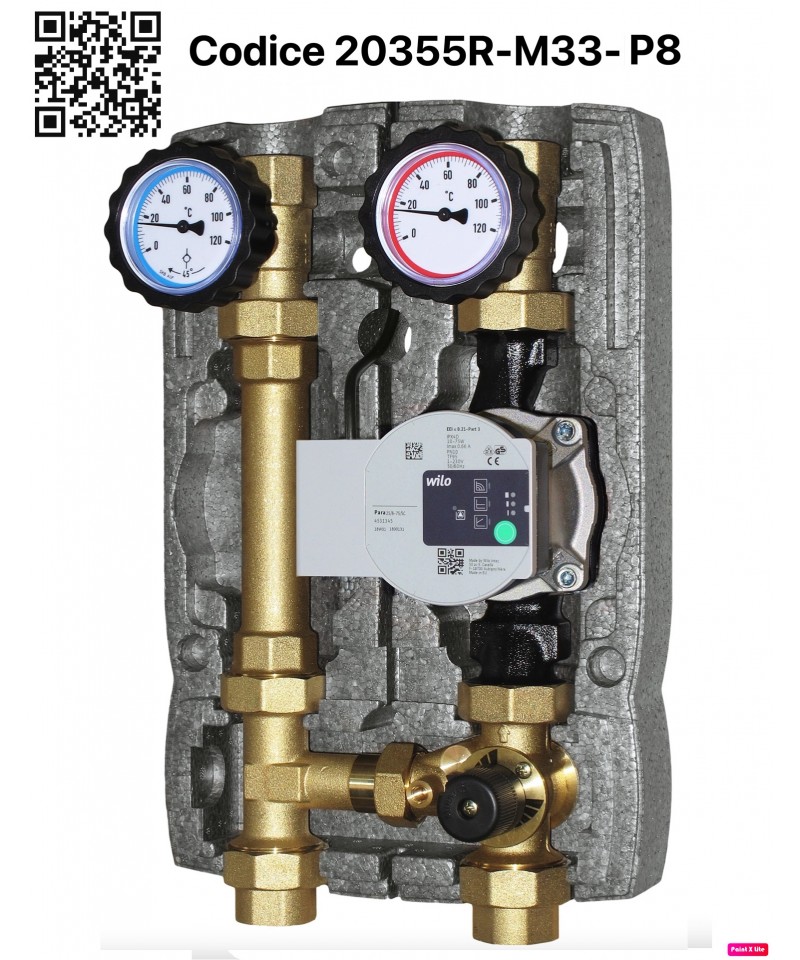

HYDRAULIKMODUL BRV DN25 20355R-M33-P8 UMPF SFRITTA WILO PARA 25/8 SC

STANDARD UNIVERSALTEIL MM.600

M2 MIX33 Energie

Das hydraulische Modul M2 MIX33 Energie ist

analog zum Modell M2 MIX33 mit der Ergänzung

der Vorrichtung zur Einfügung eines

Energiemessgeräts Qn 2,5 (3/4") DN20

MAGNESIUMOPFERANODE GTL M6 mm.17,5X200

Wandbefestigungswinkel für Verteiler

HV 80. Der Abstand zwischen Wand und Zentrum

des Verteilers beträgt 160 mm.

M2 Energy

Das Hydraulikmodul M2 Energy ist ähnlich dem

Modell M2 mit der Vorrichtung

zur Installation eines Energiedurchflusszählers

mit einer Leistung von Qn 2,5 (3/4”) DN20

Hydraulikseparator der Serie HW 60

Hydraulikseparator HW 60/125

Isolierter Hydraulikseparator zum Anschluss vor dem Kollektor. Dieses Gerät ermöglicht die hydraulische Trennung des Primärkreises vom Sekundärkreis und erlaubt einen höheren Volumendurchfluss am Kollektor im Vergleich zu dem, was in den Kessel zirkuliert. Besonders empfohlen in Verbindung mit Kondensationskesseln. Bei korrekter Einstellung des Kesselumwälzers garantiert er eine niedrige Rücklauftemperatur (immer unter 57°C, der Kondensationstemperatur von Wasserdampf im Erdgas) und erhöht die Effizienz der Anlage.
Unterer Anschluss 1/2” weiblich für den Kesselfühler.

Abmessungen des Isoliergehäuses: 110 x 110 mm.

HW 60/125 1” für Durchflussmengen bis zu 2 m3/h - Code: HW60/125-04

Anschluss zum Kollektor: 1” männlich, Abstand 125 mm
Anschluss zum Kessel: 1” weiblich, Abstand 250 mm

M2 FIX3

Hydraulikmodul mit 2-Wege-Mischventil mit festem Mischpunkt

für Heizungsanlagen, für Zirkulatoren DN25 1” (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• einstellbares thermostatisches Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar, abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 14 kW (mit !t 8 K).

Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 8 m Förderhöhe).

Kvs-Wert: 3,3.

Anschlüsse: 1” Weiblich

Kollektor HV 60/90

Isolierter Verteilungskoordinator für hydraulische Module:

• Isolierung in PPE;

• seitlicher Anschluss 1/2” weiblich für Zubehör;

• Abstand der Module: 90 mm;

• Abstand der Verbindung zur Primärseite: 125 mm.

Bis zu 50 kW (mit !t 20 K). Bis zu 2 m3/h - Max. 6 bar.

EIGENSCHAFTEN: - Langzeit-Elektrochemischer Sensor für CO - Katalytischer Sensor für CH4 - Einfache und schnelle Installation - Anzeige der Gas Konzentration - Sensor Fehlermeldung - Funktion zum vorübergehenden Ausschalten des Signals - TEST-Funktion

FUNKTIONSINITIIERUNG: dauert 60 Sekunden, die grüne LED blinkt. NORMALE FUNKTION: grüne LED leuchtet. ALARM Ch4: zeigt das Vorhandensein von CH4 an, in den ersten 5 Sekunden blinkt die rote LED, und nach 5 Sekunden bleibt sie eingeschaltet. Der Detektor erzeugt ein kontinuierliches Signal und aktiviert den Ch4 Relaisausgang. CO ALARM: zeigt das Vorhandensein von CO an, in den ersten 5 Sekunden blinkt die CO LED und nach 5 Sekunden bleibt sie eingeschaltet. Der Detektor gibt ein intermittierendes Signal aus und aktiviert den CO Relaisausgang. ALARM CH4 CO: zeigt das Vorhandensein von CH4 und CO an, die LEDs CH4 und CO leuchten und der Detektor gibt ein intermittierendes und kontinuierliches Signal aus und aktiviert beide Relaisausgänge CH4 und CO. CH4 SENSORFEHLER: die gelbe und rote LED leuchten, der Detektor gibt ein kurzes akustisches Signal aus. CO SENSORFEHLER: die gelbe und rote LED leuchten, der Detektor gibt ein kurzes akustisches Signal aus. PAUSE: Drücken Sie die Reset-Taste, die grüne LED blinkt schnell, Signal und Relaisausgang deaktivieren sich. Dieser Modus endet nach 5 Minuten oder durch erneutes Drücken der Reset-Taste. TEST: Halten Sie die Testtaste gedrückt, bis ein akustisches Signal ausgegeben wird, der Detektor führt einen Selbsttest durch, der 20 Sekunden dauert, und beginnt dann mit dem normalen Betrieb. WARTUNG Um eine lange Lebensdauer des Detektors zu gewährleisten, reinigen Sie den Detektor mit einem Tuch und führen Sie die TEST-Prozedur mindestens einmal im Monat durch. SYMPTOME EINER CO-VERGIFTUNG Eingeschränkte Exposition: Kopfschmerzen, Übelkeit, Erbrechen, Müdigkeitsgefühl Mittlere Exposition: starke Kopfschmerzen, Bewusstlosigkeit, Herzinfarkt Lange Exposition: Krampfanfälle, Bewusstlosigkeit, Blut- und Herzstillstand, Tod

Für weitere Informationen siehe angehängte PDF

STANDARD UNIVERSALTHERMOELEMENT MM.900

Hydraulischer Separator HW 80/125

Isolierter hydraulischer Separator für Leistungen bis zu 165 kW, der vor dem Verteilersammelbehälter HV 80 angeschlossen werden muss. Dieses Gerät ermöglicht die hydraulische Trennung des Primärkreises vom Sekundärkreis und ermöglicht eine größere Volumenzirkulation im Sammelbehälter im Vergleich zu dem, was in den Kessel zirkuliert. Besonders empfohlen in Kombination mit Kondensationskesseln. Tatsächlich gewährleistet eine korrekte Einstellung des Kesselumwälzers eine niedrige Rücklauftemperatur (immer unter 57 °C, der Kondensationstemperatur des Wasserdampfs im Erdgas) und erhöht die Effizienz der Anlage.

Maximaler Durchfluss bis zu 7,25 m3/h - Max 6 bar.
Isolierbox-Abmessungen: 152x152 mm.

Oberer Anschluss 1”1/4 männlich für Sicherheitsgruppe.
Anschlüsse 1/2” weiblich für Ablauf (unten) und Temperatursensor (seitlich).

Clima M

Hydraulisches Modul mit 2-Wege-Mischventil und 3-Wege-Mischventil für

Heizungssysteme, mit hocheffizienter Umwälzpumpe. Steuerung

24 VDC integriertes Klimasteuergerät mit Boiler-Kontaktsteuerung für einen

integrierten Heizkreis.

• Isolierbox aus EPP (250x466x215 mm);

• 3-Wege-Mischventil mit integriertem Bypass;

• Servomotor M21;

• 2 Sonden;

• Thermometer mit Skala 0°÷120°C;

• Integriertes Rückschlagventil 20 mbar, deaktivierbar;

• Umwälzpumpe Wilo Para 25/8 SC;

• Abstand 125 mm.

PN 6. Maximaltemperatur 110°C.

Für Leistungen bis zu 38 kW (bei !t 15 K).

Maximale Durchflussrate von 2200 l/h.

Kvs-Wert: 7,0.

Anschlüsse: 1” Weiblich

Körper aus Messing PVC-Griff Dichtung aus Graphit M/F Anschlüsse PN16 Maximale Temperatur 80 °C Entspricht den INAIL-Normen

Ordentliches gelbes Sicherheitsventil für thermische und sanitärtechnische Anlagen.

• Einstelldruck: 3 - 6 - 7 bar

• Eingangsdurchmesser: 1/2” männlich

• Ausgangsdurchmesser: 1/2” weiblich

• Maximale Temperatur: 115°C

Konform mit der Richtlinie 2014/68/UE “PED”

Kategorie IV und dem D.Lgs.15.02.2016 Nr.26.

M2

Hydraulisches Modul mit 2-Wege-Aussparung für Heiz- und Kühlsysteme,

für Umwälzpumpen DN25 1" (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar ausschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 50 kW (mit !t 20 K).

Maximaler Durchfluss von 2150 l/h (mit einer Pumpe mit 6 m Förderhöhe).

Kvs-Wert: 8,0.

Anschlüsse: 1" Weiblich
