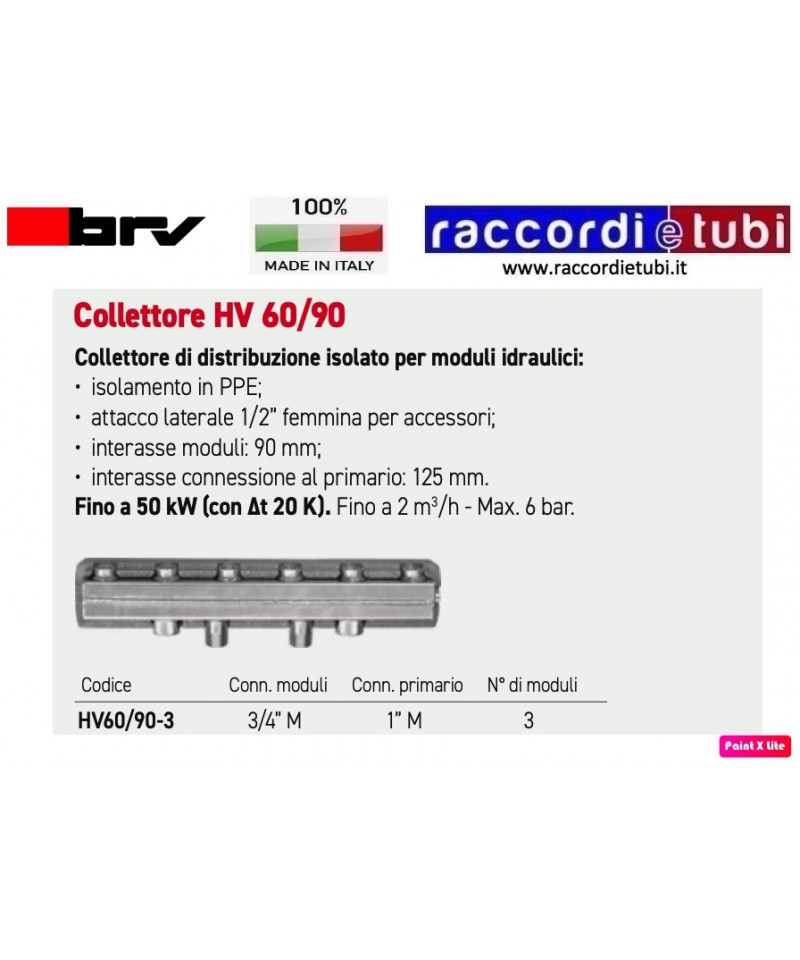

Kollektor BRV DN20 für 3 Module 3/4X1"

Wandbefestigungswinkel für Verteiler

HV 80. Der Abstand zwischen Wand und Zentrum

des Verteilers beträgt 160 mm.

Clima M

Hydraulisches Modul mit 2-Wege-Mischventil und 3-Wege-Mischventil für

Heizungssysteme, mit hocheffizienter Umwälzpumpe. Steuerung

24 VDC integriertes Klimasteuergerät mit Boiler-Kontaktsteuerung für einen

integrierten Heizkreis.

• Isolierbox aus EPP (250x466x215 mm);

• 3-Wege-Mischventil mit integriertem Bypass;

• Servomotor M21;

• 2 Sonden;

• Thermometer mit Skala 0°÷120°C;

• Integriertes Rückschlagventil 20 mbar, deaktivierbar;

• Umwälzpumpe Wilo Para 25/8 SC;

• Abstand 125 mm.

PN 6. Maximaltemperatur 110°C.

Für Leistungen bis zu 38 kW (bei !t 15 K).

Maximale Durchflussrate von 2200 l/h.

Kvs-Wert: 7,0.

Anschlüsse: 1” Weiblich

HW-Serie

THERMISCHER FLYWHEEL FÜR INSTALLATIONEN

WARM-!KALT MIT WÄRMEPUMPE

Thermisches Flflywheel vorbereitet für hydraulische Module

Das thermische Flywheel BRV ModvlvS HW ist für Klimatisierungsinstallationen gedacht.

Bei Installationen mit Wärmepumpe fungiert es als Schnittstelle

für die Hydraulik und erfüllt die Funktion der Speicherung. Es ermöglicht die Begrenzung der Anzahl von

Starts und Stops der Außeneinheit der Wärmepumpe.

Das thermische Flywheel BRV ModvlvS HW ist für die Installation von

zwei BRV ModvlvS Gruppen. Es kann horizontal installiert werden, um eine schnelle

Verbindung des Primärsystems mit der Wärmepumpe und des Sekundärsystems

zum Endverbraucher, wie z.B. Ventilatorkonvektoren oder Paneele

Strahlenwärme, durch hydraulische Module.

Wenn nötig, kann das thermische Flywheel auch vertikal installiert werden,

als häufigste Ausführung. Bei dieser Art der Installation muss auf der Sekundärseite

ein Verteiler montiert werden, wenn Sie zwei oder mehr Zonen

mit hydraulischen Modulen verwalten möchten. Es wird daher notwendig sein,

die zwei nicht verwendeten Anschlüsse zu verschließen.

Die vertikale Installation des thermischen Flywheels ist in Bezug auf

die Rohrleitungen komplexer und erfordert den Einsatz eines Verteilers.

Dies führt somit zu höheren Installationskosten und einer größeren

Anzahl von Anschlüssen im Vergleich zur horizontalen Installation.

Externes Relais 1W6A. Vollständig mit Schutzgehäuse, muss

verwendet werden, wenn der 0-10V-Ausgang der Steuerstation

in ein sauberes Signal (Potentialfrei) umgewandelt werden muss.

• Spulentspannung 9-12 VDC;

• Maximale Schaltspannung: 250 VAC;

• Maximale Schaltstrom: 6A (AC1);

• Isoliergehäuse IP54

HW-Serie

THERMISCHE FLYWHEEL FÜR INSTALLATIONEN

WARM-!KALT MIT WÄRMEPUMPE

Thermisches Flywheel für hydraulische Module

Das thermische Flywheel BRV ModvlvS HW ist für Klimatisierungsinstallationen konzipiert.

In Installationen mit Wärmepumpe dient es als Schnittstelle

hydraulisch und erfüllt die Funktion der Speicherung. Es ermöglicht, die Anzahl der

Starts und Stopps der Außeneinheit der Wärmepumpe zu begrenzen.

Das thermische Flywheel BRV ModvlvS HW ist für die Installation von

zwei BRV ModvlvS-Einheiten vorgesehen. Es kann horizontal installiert werden, um eine schnelle

Verbindung der Primärseite zur Wärmepumpe und der Sekundärseite

zum Endverbraucher, zum Beispiel Ventil-Konvektoren oder Paneelen

Strahlung, durch hydraulische Module.

Wenn nötig, kann das thermische Flywheel auch vertikal installiert werden,

als häufigste Ausführung. Bei dieser Art der Installation ist es erforderlich, auf der Sekundärseite einen Kollektor zu montieren, falls zwei oder mehr Zonen über hydraulische Module gesteuert werden sollen. Daher muss es notwendig sein, die beiden nicht verwendeten Anschlüsse abzudichten.

Die vertikale Installation des thermischen Flywheels ist komplexer in Bezug auf die Rohre und erfordert den Einsatz eines Kollektors.

Dies führt zu höheren Installationskosten und einer größeren Anzahl

von Verbindungen im Vergleich zur horizontalen Installation.

Automatisches ON-OFF-Elektroventil mit direkter Betätigung für normalerweise geschlossenen Gasbetrieb der Klasse A mit Gewindeanschlüssen. Schnelles Öffnen und Schließen. Maximaler Druck 0,5 bar

Schnelles Öffnen und Schließen mit Durchflussregelung. Gehäuse aus Aluminium. Spule mit IP65-Stecker (1/2"-3/4"-1"). Spule mit IP54-Elektrokasten (1 1/4"- 1 1/2"-2"). Geeignet für technische Gase, Erdgase, Flüssiggas (LPG), für nicht aggressive Gase und Luft. Betriebstemperatur: -20÷60°C.

Konformitätserklärung siehe angehängte PDF

Art. 652

Funktion

Der Defangator ist ein Gerät, das es ermöglicht, Schlamm

und eisenhaltige Partikel in hydraulischen Kreisläufen zu sammeln, Rückstände, die

die Funktion vieler Komponenten wie Kessel,

Synchronpumpen, Zähler und magnetische Zähler usw. beeinträchtigen können.

Seine besondere interne Struktur, die von BRV in seinen Laboren entwickelt wurde,

nutzt einige einfache physikalische Prinzipien, die es ermöglichen,

durch Druckunterschied eine ruhige Zone des Fluidstroms zu schaffen, in der

Schlamm und eisenhaltige Partikel abgelagert werden, da sie von einem leistungsstarken

Neodym-Magneten angezogen werden. Diese können dann einfach

aus der Anlage entfernt werden, indem man den Ablasshahn betätigt, eine Operation, die wir

empfehlen, bei jedem Anlagenstart zu wiederholen, insbesondere bei älteren

Anlagen, die anfälliger für Korrosion sind und daher eine höhere Konzentration von Schlamm

und eisenhaltigen Partikeln aufweisen.

Eigenschaften

• Kompakte Abmessungen in Verbindung mit extrem niedrigen Druckverlusten;

• Keine Wartungs- oder Reinigungsarbeiten am Gerät erforderlich,

außer der regelmäßigen Entleerung des durch das Ventil

gesammelten Schlamms;

• Neodym-Magnet mit einer Anziehungskraft von 4,5 kg und 13.000 Gauss

magnetischem Feld;

• Einfache Installation in Fördergruppen oder direkt in der

Leitung (vertikale Montage);

• Breites Spektrum verfügbar für Durchflussraten bis zu 5.000 l/h;

• Kompatibel mit Frostschutzmitteln (Glykol $ 50%).

PN 10. Maximale Temperatur 110°C

Externe Anschlüsse und Kvs verfügbar:

DN20: 1” x 130 mm - Kvs 15

DN25: 1”1/2 x 180 mm - Kvs 21

DN32: 2” x 180 mm - Kvs 21

Umbaukit für die Installation des

Defangators an Direktemodulen. Bestehend

aus Defangator, Kappe und Dichtung,

Kugelhahn. Das Kit muss installiert werden

am Rücklauf des Direktenmoduls, wie

auf dem Bild sichtbar.

Ordentliches gelbes Sicherheitsventil für Heizungs- und Sanitäranlagen.

• Einstelldruck: 3 - 6 - 7 bar

• Eingang Größe: 1/2” weiblich

• Ausgang Größe: 1/2” weiblich

• Maximale Temperatur: 115°C

Entspricht der Richtlinie 2014/68/EU „PED“

Kategorie IV und dem D.Lgs.15.02.2016 Nr.26.

Art. 652

Funktion

Der Defangator ist ein Gerät, das es ermöglicht, Schlamm

und Eisenpartikel in hydraulischen Systemen zu sammeln, Rückstände, die

die Funktionsfähigkeit vieler Komponenten wie Kessel,

Synchronpumpen, Zähler und magnetische Zähler usw. beeinträchtigen können.

Seine spezielle innere Konstruktion, entwickelt von BRV in seinen Laboratorien,

nutzt einige einfache physikalische Prinzipien, die es ermöglichen,

durch Druckunterschied eine ruhige Zone des Fluidstroms zu schaffen, in der

Schlämme und Eisenpartikel abgelagert werden, da sie von einem starken

Neodym-Magneten angezogen werden. Diese können dann einfach

aus der Anlage durch Betätigung des Entlüftungsventils entfernt werden, eine Maßnahme, die wir empfehlen,

bei jedem Anlagenstart zu wiederholen, insbesondere bei älteren Anlagen, die stärker

korrosionsanfällig sind und daher eine höhere Konzentration von Schlämmen

und Eisenpartikeln aufweisen.

Eigenschaften

• Kompakte Abmessungen in Kombination mit äußerst niedrigen Druckverlusten;

• Keine Wartungs- oder Reinigungsarbeiten am Gerät erforderlich,

außer der regelmäßigen Entleerung des gesammelten Schlamms über das Entlüftungsventil;

• Neodym-Magnet mit einer Zugkraft von 4,5 kg und 13.000 Gauss an

magnetischem Feld;

• Einfache Installation in Rückförderungsgruppen oder direkt in die Leitung im

System (vertikale Montage);

• Breite Palette verfügbar für Durchflüsse bis zu 5.000 l/h;

• Kompatibel mit Frostschutzmitteln (Glykol $ 50%).

PN 10. Maximale Temperatur 110°C

Verfügbare externe Anschlüsse und Kvs:

DN20: 1” x 130 mm - Kvs 15

DN25: 1”1/2 x 180 mm - Kvs 21

DN32: 2” x 180 mm - Kvs 21

Umbaukit zur Installation des

Defangators auf Direktemodulen. Bestehend aus

Defangator, Kappen-Set und Dichtung,

Kugelventil. Das Kit muss installiert werden

im Rücklauf des Direktmoduls, wie

im Bild sichtbar.

Wandhalterung. Dank der Wandhalterung und der Stützplatte ist es möglich, das hydraulische Modul zu unterstützen

in einem Abstand von 100 oder 150 mm zwischen der Wand und der Achse der Rohrleitungen. Es ist möglich, die weiblichen Anschlüsse des Moduls

auf die unteren Gewinde der beiden Anschlüsse wiederzuverwenden. Einsteckmaß: 60 mm.

Bohrabstand 125 mm. Gewindete Anschlüsse: 1”1/2 männlich x 1”1/2 drehbare Kappe.

M2 FIX3

Hydraulisches Modul mit 2 Wege-Mischventil mit festem Mischpunkt

für Heizungsanlagen, für Zirkulatoren DN25 1” (180 mm).

• Isolierbox aus EPP (250x380x170 mm);

• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar deaktivierbar;

• Abstand 125 mm.

PN 10, max. Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis 14 kW (mit !t 8 K).

Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 8 m Förderhöhe).

Kvs-Wert: 3,3.

Anschlüsse: 1” Weiblich

Kollektor HV 60/125 (2 m3/h - 50 kW). Für 2 und 3 Module DN25.

Isolierter Verteilungskollektor für Leistungen bis zu 50 kW (mit Temperaturdifferenz ΔT = 20 K im Primärkreis).

Maximaler Durchfluss bis zu 2 m3/h - Max. 6 bar.
Abmessungen des isolierenden Gehäuses: 110 x 110 mm.

Anschlüsse an die Module: 1” männlich, Abstand 125 mm (Schritt 250 mm).

Anschluss an den Hydraulikseparator cod. HW60/125-04 mit 1” männlich gewinde (Abstand 125 mm); für den Anschluss verwenden Sie 2 Sätze cod. 04629SET (1”).

Körper aus Messing PVC-Griff Dichtung aus Graphit M/F Anschlüsse PN16 Maximale Temperatur 80 °C Entspricht den INAIL-Normen

MANOMETERSONDE PN30 MIT DREHSCHRAUBE aus vernickeltem Kupfer

M2

Hydraulisches Modul mit 2-Wege-Aussparung für Heiz- und Kühlsysteme,

für Umwälzpumpen DN25 1" (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar ausschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 50 kW (mit !t 20 K).

Maximaler Durchfluss von 2150 l/h (mit einer Pumpe mit 6 m Förderhöhe).

Kvs-Wert: 8,0.

Anschlüsse: 1" Weiblich
