HYDRAULIKMODUL BRV DN25 203518-P6-20 ZIRKULATOR...
M2 Energy
Das hydraulische Modul M2 Energy ist ähnlich wie das
Modell M2 mit der Ergänzung der Vorrichtung
für die Einfügung eines Energie
zähler Qn 2,5 (3/4”) DN20
info@raccordietubi.it
Artikel-Nr.: *1050260

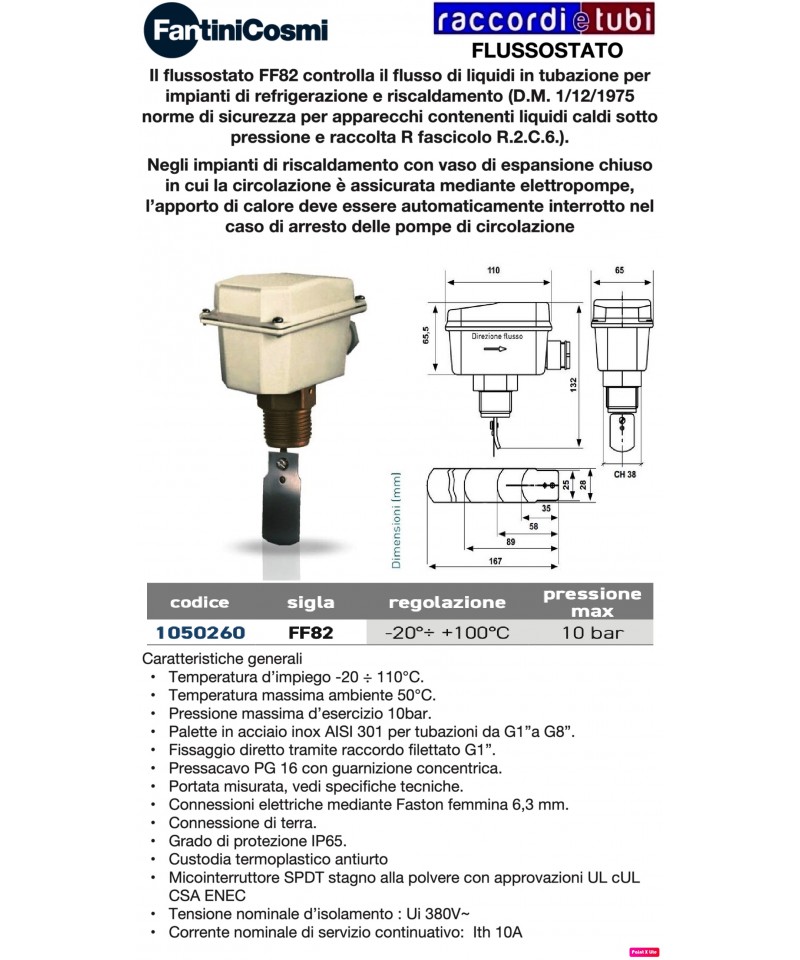

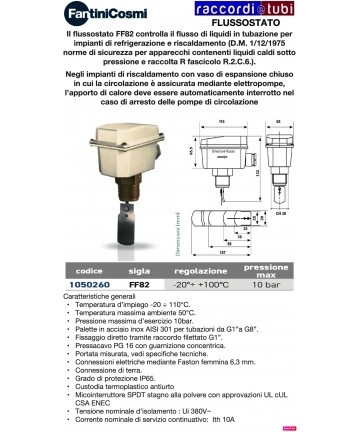

Kontrolliert den Flüssigkeitsfluss in Rohrleitungen für Kühl- und Heizsysteme. In Heizsystemen mit geschlossenem Ausdehnungsgefäß, in denen die Zirkulation durch Elektropumpen sichergestellt ist, muss die Wärmezufuhr automatisch unterbrochen werden, falls die Zirkulationspumpen anhalten. Anschluss 1” Normung
Installation und Betrieb
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Kontrolliert den Flüssigkeitsfluss in Rohrleitungen für Kühl- und Heizsysteme. In Heizsystemen mit geschlossenem Ausdehnungsgefäß, in denen die Zirkulation durch Elektropumpen sichergestellt ist, muss die Wärmezufuhr automatisch unterbrochen werden, falls die Zirkulationspumpen anhalten. Anschluss 1” Normung
Installation und Betrieb
M2 Energy
Das hydraulische Modul M2 Energy ist ähnlich wie das
Modell M2 mit der Ergänzung der Vorrichtung
für die Einfügung eines Energie
zähler Qn 2,5 (3/4”) DN20
HV80 Sammler
Isolierter Verteilungssammler für hydraulische Module:
• Isolierung aus EPS;
• Abstand 125 mm.
Bis zu 165 kW (mit !t 20 K). Bis zu 7,25 m3/h - Max. 6 bar.
Verteilungssammler für Heizungsanlagen aus elektrisch geschweißtem und verzinktem Rohr. Die Produktlinie ist in drei verschiedene Größen unterteilt:
DN20: Wärmedämmung aus EPP. Druckprüfung 12 bar. Abstand für den Anschluss ModvlvS: 90 mm.
DN25 und DN32: Wärmedämmung aus EPS nach DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35 mm) und Schutzgehäuse aus verzinktem Blech (DN25: Dicke 0,55 mm; DN32: Dicke 0,8 mm). Druckprüfung 12 bar.
Anschlussabstand ModvlvS: 125 mm.
Die Produktlinie für DN20 sieht den Einsatz von ModvlvS DN20 von 3/4” vor.Die Produktlinie für DN25 sieht die Kombination mit ModvlvS von 1” vor, während die DN32-Serie für Module von 1"1/4 vorgesehen ist. Über spezielle Adapter können auch Gruppen von 1" auf DN32-Sammler und umgekehrt installiert werden, falls erforderlich, um die Anforderungen der Anlageneffizienz zu erfüllen.
Wandmontagehalter DAOA-COL zur Unterstützung von Kollektoren der Serie HV 60/90
Paar von Halterungen zur Unterstützung des Kollektors MODVLVS Serie HV60 oder MODVLVS HV70 mit dem entsprechenden Isolierkasten. Der Abstand zwischen der Wand und der Mitte des Kollektors kann 100 oder 150 mm betragen. Immer sofort verfügbar, wenn separat vom hydraulischen Modul gekauft.
Automatisches ON-OFF Elektromagnetisches Ventil mit direkter Betätigung für normalerweise geschlossenen Gasbetrieb der Klasse A mit Gewindeanschlüssen. Schnelle Öffnung und Schließung. Maximaler Druck 0,5 bar
Schnelle Öffnung und Schließung mit Durchflussregelung. Gehäuse aus Aluminium. Spule mit IP65 Stecker (1/2"-3/4"-1"). Spule mit elektrischer Box IP54 (1 1/4"- 1 1/2"-2"). Geeignet für technische Gase, Erdgas, Flüssiggas (GPL), für nicht aggressive Gase und Luft. Betriebstemperatur: -20÷60°C.
Konformitätserklärung siehe angehängte PDF
Wandbefestigungswinkel für Verteiler
HV 80. Der Abstand zwischen Wand und Zentrum
des Verteilers beträgt 160 mm.
M2 MIX33
Hydraulikmodul gemischter 2-Wege mit Mischventilund 3-Wege für Anlagen
zur Heizung und Kühlung, für Umwälzpumpen DN32 1”1/4 (180 mm).
• Isoliergehäuse aus EPP (250x400x170 mm);
• 3-Wege-Mischventil mit integriertem verstellbarem Bypass;
• Thermometer mit Skala 0°÷120°C;
• integrierte Rückschlagventil 20 mbar;
• Achsabstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).
Für Leistungen von bis zu 76 kW (mit !t 15 K).
Maximaler Durchfluss von 4400 l/h (mit einer Pumpe mit einer Förderhöhe von 8 m).
Kvs-Wert: 16,0.
Anschlüsse: 1”1/4 Weiblich
Hydraulikmodul oder Hebegruppe BRV Bis zu 50 kW ohne Pumpe 20355R ohne Bypass
Die Serie MovlvS DN25 ist eine komplette Produktreihe, die mit spezifischen Modellen alle Anforderungen von Anlagen abdeckt: von Heizkreisen mit mittlerer und niedriger Temperatur, über die Notwendigkeiten der Energieabrechnung, bis zu Kühlsystemen; alles mit der Möglichkeit einer Betriebssteuerung durch Klimasteuerungen, die auch im Pumpengruppe integriert sein können.
Sie können an Heizkreise mit Leistungen von bis zu 50 kW angeschlossen werden, bei einem deutlich reduzierten Energieverbrauch, garantiert durch hocheffiziente Synchronpumpen.
Die Anschlüsse an den Kreislauf oder den Verteiler werden mit einem Innengewinde von 1“ oder 1“1/4 realisiert. Die Module der Variante M3 sind zudem mit einem Bypass-Balanceventil ausgestattet, das eine präzise Regelung des Differenzdrucks im Kreislauf ermöglicht. Es gibt eine große Auswahl an Zubehör und Komponenten, die die Produktreihe ergänzen: Verteiler, Fittings, Sicherheitsgruppen, Mischer und Servomotoren.
M2 FIX3
Hydraulisches Modul mit 2-Wege-Mischventil und fest eingestelltem Mischpunkt
für Heizungsanlagen, für Umwälzpumpen DN20 3/4” (130 mm).
• Isoliergehäuse aus EPP (180x302x142 mm);
• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;
• Thermometer mit Skala 0°÷120°C;
• integrierte Rückschlagklappe 20 mbar, ausschaltbar;
• Abstand 90 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Pumpe).
Für Leistungen bis zu 9 kW (mit !t 8 K).
Maximaler Durchfluss von 1000 l/h (mit einer Pumpe mit 8 m Förderhöhe).
Kvs-Wert: 1,9.
Anschluss an den Verteiler: drehbarer Anschluss 3/4” männlich.
Anschluss zur Nutzung: 3/4” weiblich.
EIGENSCHAFTEN: - Langzeit-Elektrochemischer Sensor für CO - Katalytischer Sensor für CH4 - Einfache und schnelle Installation - Anzeige der Gas Konzentration - Sensor Fehlermeldung - Funktion zum vorübergehenden Ausschalten des Signals - TEST-Funktion
FUNKTIONSINITIIERUNG: dauert 60 Sekunden, die grüne LED blinkt. NORMALE FUNKTION: grüne LED leuchtet. ALARM Ch4: zeigt das Vorhandensein von CH4 an, in den ersten 5 Sekunden blinkt die rote LED, und nach 5 Sekunden bleibt sie eingeschaltet. Der Detektor erzeugt ein kontinuierliches Signal und aktiviert den Ch4 Relaisausgang. CO ALARM: zeigt das Vorhandensein von CO an, in den ersten 5 Sekunden blinkt die CO LED und nach 5 Sekunden bleibt sie eingeschaltet. Der Detektor gibt ein intermittierendes Signal aus und aktiviert den CO Relaisausgang. ALARM CH4 CO: zeigt das Vorhandensein von CH4 und CO an, die LEDs CH4 und CO leuchten und der Detektor gibt ein intermittierendes und kontinuierliches Signal aus und aktiviert beide Relaisausgänge CH4 und CO. CH4 SENSORFEHLER: die gelbe und rote LED leuchten, der Detektor gibt ein kurzes akustisches Signal aus. CO SENSORFEHLER: die gelbe und rote LED leuchten, der Detektor gibt ein kurzes akustisches Signal aus. PAUSE: Drücken Sie die Reset-Taste, die grüne LED blinkt schnell, Signal und Relaisausgang deaktivieren sich. Dieser Modus endet nach 5 Minuten oder durch erneutes Drücken der Reset-Taste. TEST: Halten Sie die Testtaste gedrückt, bis ein akustisches Signal ausgegeben wird, der Detektor führt einen Selbsttest durch, der 20 Sekunden dauert, und beginnt dann mit dem normalen Betrieb. WARTUNG Um eine lange Lebensdauer des Detektors zu gewährleisten, reinigen Sie den Detektor mit einem Tuch und führen Sie die TEST-Prozedur mindestens einmal im Monat durch. SYMPTOME EINER CO-VERGIFTUNG Eingeschränkte Exposition: Kopfschmerzen, Übelkeit, Erbrechen, Müdigkeitsgefühl Mittlere Exposition: starke Kopfschmerzen, Bewusstlosigkeit, Herzinfarkt Lange Exposition: Krampfanfälle, Bewusstlosigkeit, Blut- und Herzstillstand, Tod
Für weitere Informationen siehe angehängte PDF
HV80 Verteiler
Isolierter Verteilersammler für hydraulische Module:
• Isolierung aus EPS;
• Achsmaß 125 mm.
Bis zu 165 kW (bei t 20 K). Bis zu 7,25 m3/h - Max. 6 bar.
Verteiler für Heizungsanlagen aus elektroschweißbarem und verzinktem Rohr. Das Sortiment ist in drei verschiedene Größen unterteilt:
Wärmedämmung aus EPP. Druckprüfung 12 bar. Anschlussachse ModvlvS: 90 mm.
DN25 und DN32: Wärmedämmung aus EPS gemäß DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35mm) und Schutzbox aus verzinktem Blech (DN25: Dicke von 0,55 mm; DN32: Dicke von 0,8 mm). Druckprüfung 12 bar.
Anschlussachse ModvlvS: 125 mm.
Das Sortiment der DN20 Verteiler sieht die Verwendung der Gruppen ModvlvS DN20 3/4“ vor.
Das Sortiment der DN25 verteiler sieht die Kombination mit Gruppen ModvlvS von 1“ vor, während das DN32 Sortiment für Module von 1"1/4 vorgesehen ist. Über spezielle Adapter ist es auch möglich, Gruppen von 1" auf DN32 Verteiler zu installieren und umgekehrt, sofern die Erfüllung bestimmter anlagentechnischer Optimierungsbedürfnisse erforderlich ist.
M2 Energy
Das hydraulische Modul M2 Energy ist ähnlich dem Modell
M2 mit der Hinzufügung der Vorrichtung für
die Installation eines Energiezählers
Qn 2,5 (3/4”) DN20.
Die Flussmesser Serie FLU25PL verfügen über eine Metallfeder (7), die im Fluid eingetaucht, bei Erreichen des Durchflussgrenzwertes einen Schalter (2) durch geeignete Hebelmechanik aktiviert. Die Flussmesser sind mit einer Reihe von Federn ausgestattet, die je nach Durchmesser der Rohrleitungen verwendet werden sollen. Der Metallbalg (3) gewährleistet die Trennung des hydraulischen Teils von dem elektrischen Teil, der sich in einem polymeren Gehäuse (1 und 4) mit Schutzart IP64 befindet. Der Wert des Schaltflusses kann (zwischen einem Minimal- und einem Maximalwert) durch Betätigen der entsprechenden Einstellschraube (8) geregelt werden. Die Flussmesser werden als Schutzvorrichtungen in allen Anwendungen verwendet, in denen der Fluidfluss in einem Kreislauf notwendig ist, um den ordnungsgemäßen Betrieb der installierten Geräte zu gewährleisten oder um deren Beschädigung zu vermeiden. In Heizungsanlagen mit geschlossenem Ausdehnungsgefäß werden die Flussmesser verwendet, um die Wärmezufuhr zum Kreislauf im Falle des Stillstands der Zirkulationspumpen zu unterbrechen (wie im ISPESL Sammelband R Kapitel R.3.B. vorgesehen).
Wandbefestigungen für den HW 60 Separator
Ein Paar Halterungen zur Unterstützung des hydraulischen Separators mit isoliertem Gehäuse 110 x 110 mm.
Verfügbare Größen: 100 und 150 mm (Abstand zwischen Wand und Zentrum des Separators).
100 mm : Code: DAOA100
150 mm : Code: DAOA150
BRV Bonetti Rubinetterie Valduggia S.r.l.
Kombinierter Verteiler HV 60/90W
Isolierter Verteilers mit integriertem hydraulischen Separator:
• Isolierung aus PPE;
• seitlicher Anschluss 1/2” weiblich für Zubehör;
• unterer Anschluss 1/2” weiblich für Temperaturfühler;
• Anschluss 1” männlich mit flacher Dichtung für Sicherheitsgruppe;
• Modulabstand: 90 mm;
• Abstand zum Primäranschluss: 380 mm.
Bis zu 50 kW (mit ! t 20 K). Bis zu 2 m3/h - Max. 6 bar.
M2 MIX33 Energie
Das hydraulische Modul M2 MIX33 Energie ist
analog zum Modell M2 MIX33 mit der Ergänzung
der Vorrichtung zur Einfügung eines
Energiemessgeräts Qn 2,5 (3/4") DN20
M2 MIX33
Hydraulisches Mischmodul mit 2-Wege-Mischventilund 3-Wege-Ventil für Anlagen
zur Heizung und Kühlung, für Zirkulatoren DN32 1”1/4 (180 mm).
• Isolierkasten aus EPP (250x400x170 mm);
• 3-Wege-Mischventil mit integriertem, einstellbarem Bypass;
• Thermometer mit Skala 0°÷120°C;
• Integriertes Rückschlagventil 20 mbar;
• Abstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).
Für Leistungen bis zu 76 kW (mit !t 15 K).
Maximale Durchflussrate von 4400 l/h (mit einem Zirkulator mit einer Druckhöhe von 8 m).
Kvs-Wert: 16,0.
Anschlüsse: 1”1/4 Weiblich
