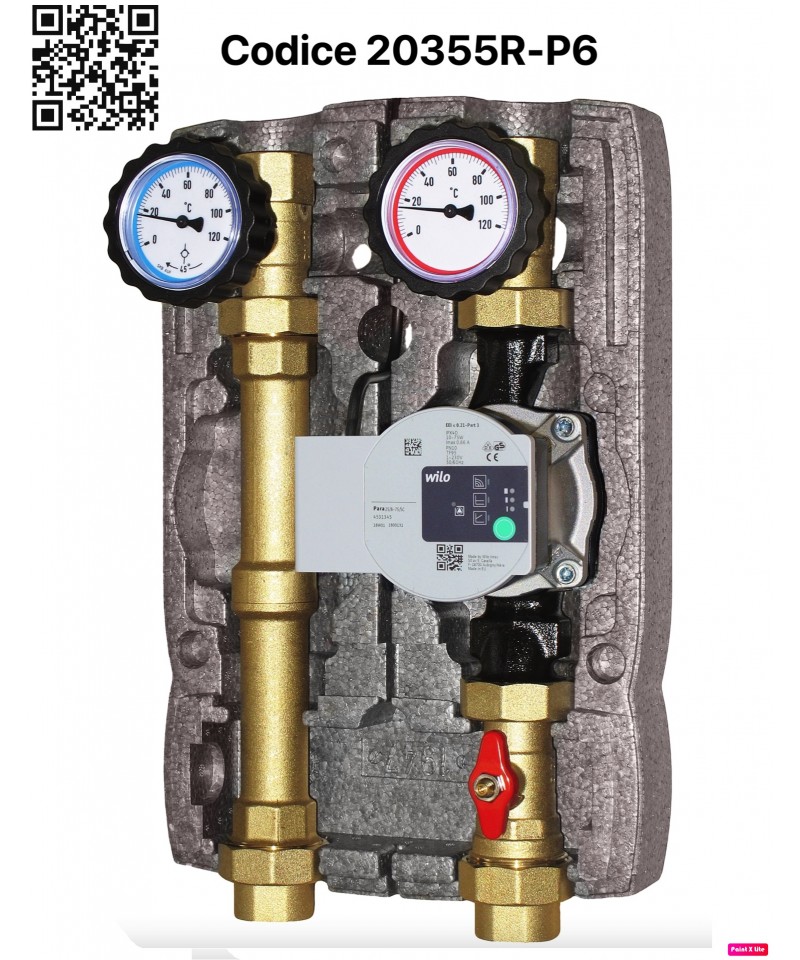

HYDRAULIKMODUL BRV DN25 20355R-P6 CIRCULATOR WILO PARA 25/6 SC

M2 MIX33 Energy

Das hydraulische Modul M2 MIX33 Energy ist

analog zum Modell M2 MIX33 mit der Ergänzung

der Vorrichtung zur Einspeisung eines

Energiezähler Qn 2,5 (3/4") DN20

STANDARD UNIVERSALFÜHLER MM.400

MAGNESIUMOPFERANODE GTL M6 mm.17,5X200

HV80 Verteiler

Isolierter Verteilers für hydraulische Module:

• EPS-Isolierung;

• Abstand 125 mm.

Bis zu 165 kW (bei !t 20 K). Bis zu 7,25 m3/h - Max. 6 bar.

Verteiler für Heizungsanlagen aus elektroschweißtem und verzinktem Rohr. Die Artikelreihe ist in drei verschiedene Größen unterteilt:

• DN20, für Leistungen bis 50 kW;
• DN25, für Leistungen bis 70 kW;
• DN32, für Leistungen bis 165 kW;

DN20: Wärmedämmung aus EPP. Hydraulische Prüfung 12 bar. Verbindungsabstand ModvlvS: 90 mm.

DN25 und DN32: Wärmedämmung aus EPS gemäß DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35mm) und Schutzkasten aus verzinktem Blech (DN25: Dicke 0,55 mm; DN32: Dicke 0,8 mm). Hydraulische Prüfung 12 bar.
Verbindungsabstand ModvlvS: 125 mm.

Die DN20 Verteiler-Serie sieht die Verwendung der Gruppen ModvlvS DN20 von 3/4”.
Die DN25 Verteiler-Serie sieht die Kombination mit Gruppen ModvlvS von 1” vor, während die DN32-Serie für Module von 1“1/4 gedacht ist. Über spezielle Adapter ist es auch möglich, Gruppen von 1“ auf DN32-Verteiler und umgekehrt zu installieren, falls dies notwendig ist, um bestimmte Anforderungen an die Betriebsoptimierung zu erfüllen.

Kollektor HV 60/125 (2 m3/h - 50 kW). Für 2 und 3 Module DN25.

Isolierter Verteilungskollektor für Leistungen bis zu 50 kW (mit Temperaturdifferenz ΔT = 20 K im Primärkreis).

Maximaler Durchfluss bis zu 2 m3/h - Max. 6 bar.
Abmessungen des isolierenden Gehäuses: 110 x 110 mm.

Anschlüsse an die Module: 1” männlich, Abstand 125 mm (Schritt 250 mm).

Anschluss an den Hydraulikseparator cod. HW60/125-04 mit 1” männlich gewinde (Abstand 125 mm); für den Anschluss verwenden Sie 2 Sätze cod. 04629SET (1”).

CAN2-9 m Bus Verbindungsleitung zum Anschluss

mehrer Klimasteuergeräte.

Länge von 1 Meter, einschließlich 2 Abschlusswiderstände zur

Schlusskreis.

M2 FIX3

Hydraulisches Modul mit 2-Wege-Mischventil mit festem Mischpunkt

für Heizungsanlagen, für Zirkulatoren DN20 3/4" (130 mm).

• Isoliergehäuse aus EPP (180x302x142 mm);

• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar, deaktivierbar;

• Abstand 90 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 9 kW (mit !t 8 K).

Maximale Durchflussmenge von 1000 l/h (mit einem Zirkulator von 8 m Förderhöhe).

Kvs-Wert: 1,9.

Anschluss an den Kollektor: drehbarer Stift 3/4" männlich.

Anschluss zur Nutzung: 3/4" weiblich.

Automatisches ON-OFF-VENTIL MIT DIREKTEM ANTRIEB für gasförmige Medien, normalerweise geschlossen, Klasse A mit Gewindeanschlüssen. Schnelles Öffnen und Schließen. Maximaler Druck 0,5 bar

Schnelles Öffnen und Schließen mit Durchflussregelung. Gehäuse aus Aluminium. Spule mit IP65-Stecker (1/2"-3/4"-1"). Spule mit IP54-Elektrokasten (1 1/4"-1 1/2"-2"). Geeignet für technische Gase, Erdgas, Flüssiggas (LPG), für nicht aggressive Gase und Luft. Betriebstemperatur: -20 bis 60 °C.

Konformitätserklärung, siehe angehängte PDF

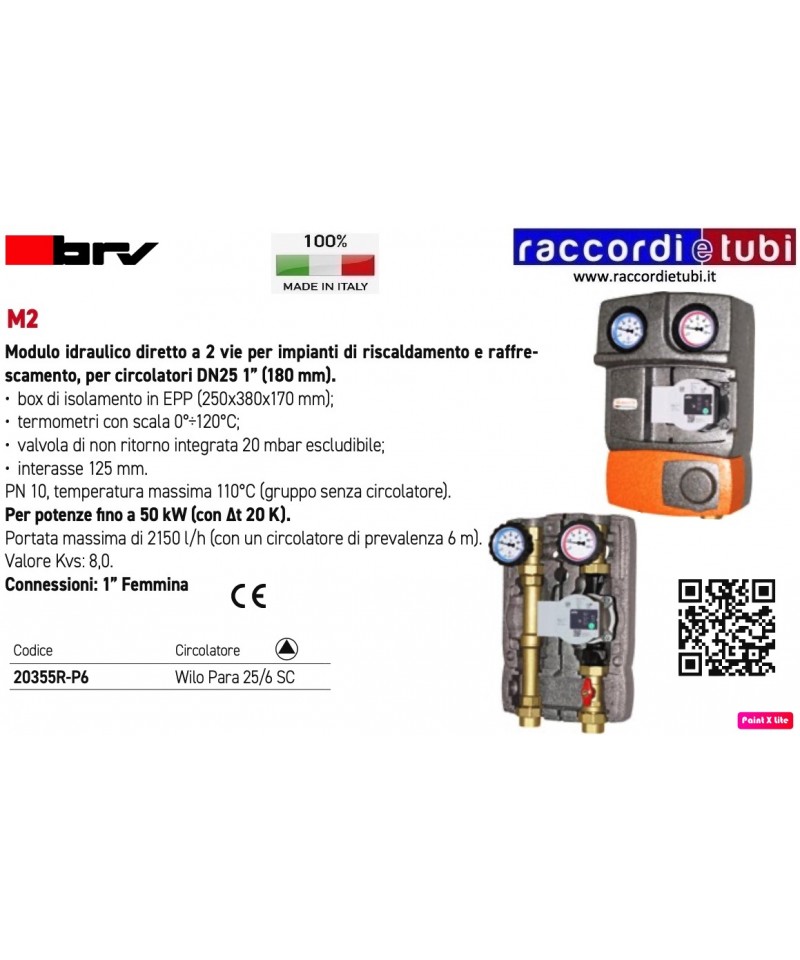

M2

Direktes hydraulisches Modul mit 2 Wegen für Heizungs- und Kühlsysteme,

für Zirkulatoren DN20 3/4“ (130 mm).

• Isolierbox aus EPP (180x302x142 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe mit 20 mbar, abwählbar;

• Abstand 90 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 35 kW (mit !t 20 K).

Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 6 m Förderhöhe).

Kvs-Wert: 6,0.

Anschluss an den Verteiler: drehbarer Abgang 3/4” männlich.

Anschluss zur Nutzung: 3/4” weiblich.

Für INFO siehe beigefügte PDF

Wandmontagehalterung.Dank der Wandmontagehalterung und der Unterstützung ist es möglich, das hydraulische Modul zu stützen

in einem Abstand von 100 oder 150 mm zwischen der Wand und der Achse der Rohrleitungen. Die weiblichen Anschlüsse des Moduls können

auf den unteren Gewinden der beiden Verbindungen wiederverwendet werden. Einfügemessung: 48

mm. Achsabstand 90 mm. Gewindeverbindungen: 1” Männlich x 1” drehbare Haube

Ordentliches gelbes Sicherheitsventil für Heizungs- und Sanitäranlagen.

• Einstellungsdruck: 3 - 6 - 7 bar

• Eingangsdurchmesser: 1/2” weiblich

• Ausgangsdurchmesser: 1/2” weiblich

• Höchsttemperatur: 115°C

Konform zur Richtlinie 2014/68/EU “Druckgeräte”

Kategorie IV und zum D.Lgs.15.02.2016 Nr.26

M2 MIX33

Hydraulikmodul mit 2-Wege-Mischventilund 3-Wege-Ventil für Anlagen

zur Heiz- und Kühltechnik, für Zirkulationspumpen DN32 1"1/4 (180 mm).

• Isoliergehäuse aus EPP (250x400x170 mm);

• 3-Wege-Mischventil mit integrierbarem einstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• integriertes Rückschlagventil 20 mbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Pumpe).

Für Leistungen bis zu 76 kW (mit !t 15 K).

Maximale Durchflussrate von 4400 l/h (mit einer Pumpe mit einer Förderhöhe von 8 m).

Kvs-Wert: 16,0.

Anschlüsse: 1"1/4 Weiblich
