Artikel-Nr.: 022719

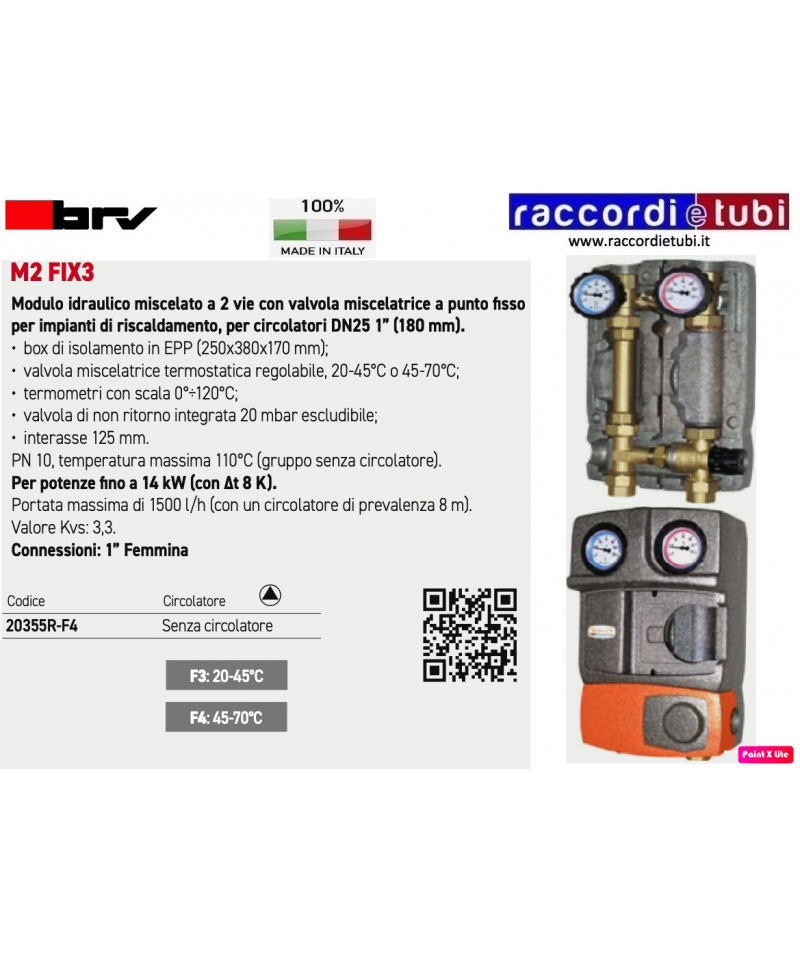

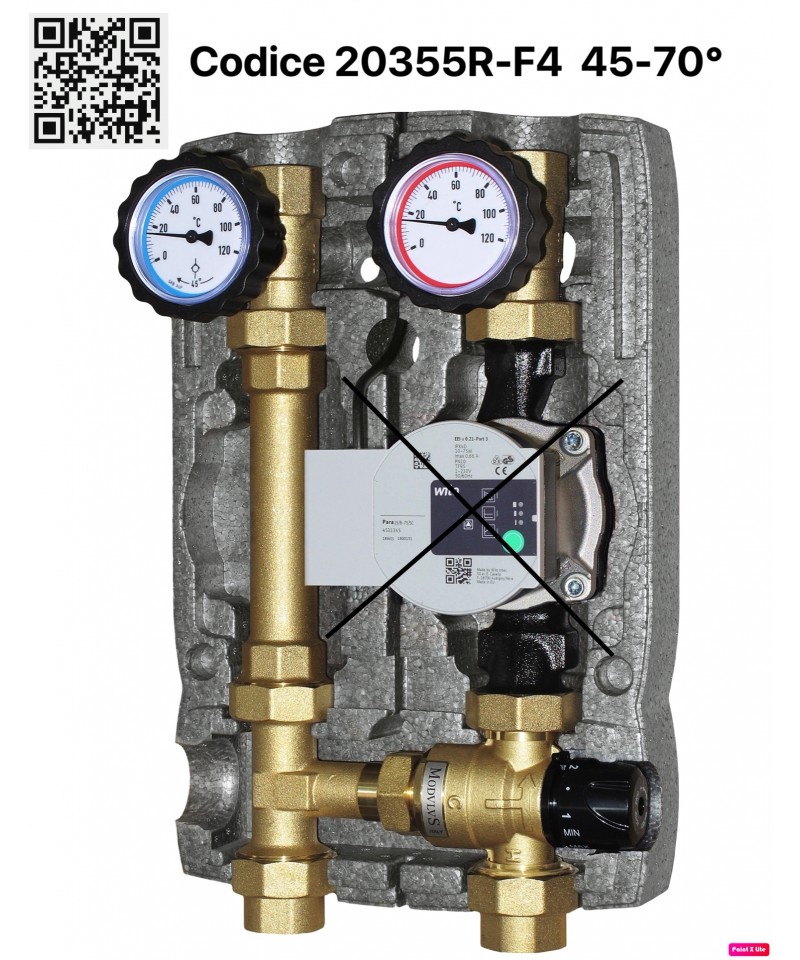

M2 FIX3
Hydraulikmodul gemischt mit 2 Wegen und festes Mischventil
für Heizungsanlagen, für Umwälzpumpen DN25 1” (180 mm).
• Isolierbox aus EPP (250x380x170 mm);
• einstellbares thermostatgesteuertes Mischventil, 20-45°C oder 45-70°C;
• Thermometer mit Skala 0°÷120°C;
• integriertes Rückschlagventil 20 mbar abschaltbar;
• Abstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).
Für Leistungen bis zu 14 kW (mit !t 8 K).
Maximale Durchflussmenge von 1500 l/h (mit einer Pumpe mit einer Überhöhung von 8 m).
Kvs-Wert: 3,3.
Anschlüsse: 1” Weiblich
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
M2 FIX3
Hydraulikmodul gemischt mit 2 Wegen und festes Mischventil
für Heizungsanlagen, für Umwälzpumpen DN25 1” (180 mm).
• Isolierbox aus EPP (250x380x170 mm);
• einstellbares thermostatgesteuertes Mischventil, 20-45°C oder 45-70°C;
• Thermometer mit Skala 0°÷120°C;
• integriertes Rückschlagventil 20 mbar abschaltbar;
• Abstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).
Für Leistungen bis zu 14 kW (mit !t 8 K).
Maximale Durchflussmenge von 1500 l/h (mit einer Pumpe mit einer Überhöhung von 8 m).
Kvs-Wert: 3,3.
Anschlüsse: 1” Weiblich
ZINKBESCHICHTETER HYDRAULIKTRENNER 3'' x 1''1/4F BREITE 620 mm
M2 FIX3
Hydraulisches Modul mit 2-Wege-Mischventil mit festem Mischpunkt
für Heizungsanlagen, für Zirkulatoren DN20 3/4" (130 mm).
• Isoliergehäuse aus EPP (180x302x142 mm);
• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;
• Thermometer mit Skala 0°÷120°C;
• integrierte Rückschlagventil 20 mbar, deaktivierbar;
• Abstand 90 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).
Für Leistungen bis zu 9 kW (mit !t 8 K).
Maximale Durchflussmenge von 1000 l/h (mit einem Zirkulator von 8 m Förderhöhe).
Kvs-Wert: 1,9.
Anschluss an den Kollektor: drehbarer Stift 3/4" männlich.
Anschluss zur Nutzung: 3/4" weiblich.
STANDARD UNIVERSALTHERMOELEMENT MM.900
Art. 652
Funktion
Der Defangator ist ein Gerät, das es ermöglicht, Schlamm
und Eisenpartikel in hydraulischen Kreisläufen zu sammeln, Rückstände, die
die Funktionsweise vieler Komponenten wie Kessel,
Synchronpumpen, Zähler und Magnetzähler usw. gefährden können.
Seine besondere innere Struktur, die von BRV in seinen Laboren entwickelt wurde,
nutzt einige einfache physikalische Prinzipien, die es ermöglichen,
durch Druckunterschied eine Ruhezone des Fluidstroms zu schaffen, in der
Schlamm und Eisenpartikel abgelagert werden, da sie von einem starken
Neodym-Magneten angezogen werden. Diese können dann einfach
vom System entfernt werden, indem man das Entleerungsventil betätigt, eine Aktion, die wir
bei jedem Systemstart wiederholen empfehlen, insbesondere in älteren Anlagen, die stärker
korrosionsanfällig sind und daher eine höhere Konzentration von Schlamm
und Eisenpartikeln aufweisen.
Eigenschaften
• Kompakte Abmessungen kombiniert mit sehr geringen Druckverlusten;
• Es sind keine Wartungs- oder Reinigungsarbeiten am Gerät erforderlich,
außer der regelmäßigen Entleerung des gesammelten Schlamms über das
Entleerungsventil;
• Neodym-Magnet mit einer Anziehungskraft von 4,5 Kg und 13.000 Gauss
magnetischem Feld;
• Einfache Installation in Rückfördergruppen oder direkt in der
Leitung im Kreislauf (vertikale Montage);
• Breite Produktpalette für Durchflussraten bis zu 5.000 l/h;
• Kompatibel mit Frostschutzmitteln (Glykol $ 50%).
PN 10. Maximaltemperatur 110°C
Verfügbare Außenanschlüsse und Kvs:
DN20: 1” x 130 mm - Kvs 15
DN25: 1”1/2 x 180 mm - Kvs 21
DN32: 2” x 180 mm - Kvs 21
Umbaukits für die Installation des
Defangators auf direkten Modulen. Bestehend
aus Defangator, Kappen-Set und Dichtung,
Kugelhahn. Das Kit muss installiert werden
im Rücklauf des direkten Moduls, wie
auf dem Bild sichtbar.
VORGEBOGELTER ZINCSTREIFEN FÜR TRENNWANDMODELL: 1061000-1061001-1061002
M2 MIX33
Hydraulikmodul gemischter 2-Wege mit Mischventilund 3-Wege für Anlagen
zur Heizung und Kühlung, für Umwälzpumpen DN32 1”1/4 (180 mm).
• Isoliergehäuse aus EPP (250x400x170 mm);
• 3-Wege-Mischventil mit integriertem verstellbarem Bypass;
• Thermometer mit Skala 0°÷120°C;
• integrierte Rückschlagventil 20 mbar;
• Achsabstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).
Für Leistungen von bis zu 76 kW (mit !t 15 K).
Maximaler Durchfluss von 4400 l/h (mit einer Pumpe mit einer Förderhöhe von 8 m).
Kvs-Wert: 16,0.
Anschlüsse: 1”1/4 Weiblich
Kollektoren HV60 und HV70
Isolierter Verteilungskollektor für hydraulische Module:
• Isolierung aus EPS;
• Achsabstand 125 mm.
Modelle HV 60: bis zu 50 kW (mit !t 20 K). Bis zu 2 m3/h - Max. 6 bar.
Modelle HV 70: bis zu 70 kW (mit !t 20 K). Bis zu 3 m3/h - Max. 6 bar.
Art. 652
Funktion
Der Defangator ist ein Gerät, das es ermöglicht, Schlamm
und eisenhaltige Partikel in hydraulischen Kreisläufen zu sammeln, Rückstände, die
die Funktion vieler Komponenten wie Kessel,
Synchronpumpen, Zähler und magnetische Zähler usw. beeinträchtigen können.
Seine besondere interne Struktur, die von BRV in seinen Laboren entwickelt wurde,
nutzt einige einfache physikalische Prinzipien, die es ermöglichen,
durch Druckunterschied eine ruhige Zone des Fluidstroms zu schaffen, in der
Schlamm und eisenhaltige Partikel abgelagert werden, da sie von einem leistungsstarken
Neodym-Magneten angezogen werden. Diese können dann einfach
aus der Anlage entfernt werden, indem man den Ablasshahn betätigt, eine Operation, die wir
empfehlen, bei jedem Anlagenstart zu wiederholen, insbesondere bei älteren
Anlagen, die anfälliger für Korrosion sind und daher eine höhere Konzentration von Schlamm
und eisenhaltigen Partikeln aufweisen.
Eigenschaften
• Kompakte Abmessungen in Verbindung mit extrem niedrigen Druckverlusten;
• Keine Wartungs- oder Reinigungsarbeiten am Gerät erforderlich,
außer der regelmäßigen Entleerung des durch das Ventil
gesammelten Schlamms;
• Neodym-Magnet mit einer Anziehungskraft von 4,5 kg und 13.000 Gauss
magnetischem Feld;
• Einfache Installation in Fördergruppen oder direkt in der
Leitung (vertikale Montage);
• Breites Spektrum verfügbar für Durchflussraten bis zu 5.000 l/h;
• Kompatibel mit Frostschutzmitteln (Glykol $ 50%).
PN 10. Maximale Temperatur 110°C
Externe Anschlüsse und Kvs verfügbar:
DN20: 1” x 130 mm - Kvs 15
DN25: 1”1/2 x 180 mm - Kvs 21
DN32: 2” x 180 mm - Kvs 21
Umbaukit für die Installation des
Defangators an Direktemodulen. Bestehend
aus Defangator, Kappe und Dichtung,
Kugelhahn. Das Kit muss installiert werden
am Rücklauf des Direktenmoduls, wie
auf dem Bild sichtbar.
M2
Direktes hydraulisches Modul mit 2 Wegen für Heizungs- und Kühlanlagen,
für Zirkulatoren DN32 1”1/4 (180 mm).
• Isolierbox aus EPP (250x400x170 mm);
• Thermometer mit Skala 0°÷120°C;
• integrierte Rückschlagventil 20 mbar;
• Anschlussabstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).
Für Leistungen bis zu 111 kW (mit !t 20 K).
Maximaler Durchfluss von 4800 l/h (mit einem Zirkulator mit einer Förderhöhe von 8 m).
Kvs-Wert: 21,0.
Anschlüsse: 1”1/4 Weiblich
Ordentliches gelbes Sicherheitsventil für thermische und sanitäre Anlagen.
• Einstelldruck: 3 - 6 - 7 bar
• Eingangsmessung: 1/2” männlich
• Ausgangsmessung: 1/2” weiblich
• Maximale Temperatur: 115°C
In Übereinstimmung mit der Richtlinie 2014/68/EU “PED”
Kategorie IV und dem D.Lgs.15.02.2016 n.26.
M2 MIX33 Energy
Das hydraulische Modul M2 MIX33 Energy ist
analog zum Modell M2 MIX33 mit der Ergänzung
der Vorrichtung zur Einspeisung eines
Energiezähler Qn 2,5 (3/4") DN20
M2 MIX33
Hydraulisches Modul mit 2-Wege-Mischventil und 3-Wege-Mischventil für
Heiz- und Kühlsysteme, für Zirkulationspumpen DN25 1” (180 mm).
• Isoliergehäuse aus EPP (250x380x170 mm);
• 3-Wege-Mischventil mit integriertem einstellbarem Bypass;
• Thermometer mit Skala 0°÷120°C;
• integriertes Rückschlagventil 20 mbar, abschaltbar;
• Abstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).
Für Leistungen bis zu 38 kW (mit !t 15 K).
Maximale Durchflussrate von 2200 l/h (mit einer Pumpe mit einer Druckhöhe von 8 m).
Kvs-Wert: 7,0.
Anschlüsse: 1” Weiblich
HW-Serie
THERMISCHER FLYWHEEL FÜR INSTALLATIONEN
WARM-!KALT MIT WÄRMEPUMPE
Thermisches Flflywheel vorbereitet für hydraulische Module
Das thermische Flywheel BRV ModvlvS HW ist für Klimatisierungsinstallationen gedacht.
Bei Installationen mit Wärmepumpe fungiert es als Schnittstelle
für die Hydraulik und erfüllt die Funktion der Speicherung. Es ermöglicht die Begrenzung der Anzahl von
Starts und Stops der Außeneinheit der Wärmepumpe.
Das thermische Flywheel BRV ModvlvS HW ist für die Installation von
zwei BRV ModvlvS Gruppen. Es kann horizontal installiert werden, um eine schnelle
Verbindung des Primärsystems mit der Wärmepumpe und des Sekundärsystems
zum Endverbraucher, wie z.B. Ventilatorkonvektoren oder Paneele
Strahlenwärme, durch hydraulische Module.
Wenn nötig, kann das thermische Flywheel auch vertikal installiert werden,
als häufigste Ausführung. Bei dieser Art der Installation muss auf der Sekundärseite
ein Verteiler montiert werden, wenn Sie zwei oder mehr Zonen
mit hydraulischen Modulen verwalten möchten. Es wird daher notwendig sein,
die zwei nicht verwendeten Anschlüsse zu verschließen.
Die vertikale Installation des thermischen Flywheels ist in Bezug auf
die Rohrleitungen komplexer und erfordert den Einsatz eines Verteilers.
Dies führt somit zu höheren Installationskosten und einer größeren
Anzahl von Anschlüssen im Vergleich zur horizontalen Installation.
Wandmontageschranken für den HW 60 Separator
Paar von Halterungen zur Unterstützung des hydraulischen Separators mit isoliertem Gehäuse 110 x 110 mm.
Verfügbare Größen: 100 und 150 mm (Abstand von der Wand zum Zentrum des Separators).
100 mm : Code: DAO100
150 mm : Code: DAO150
BRV Bonetti Rubinetterie Valduggia S.r.l.
M2 Energy
Das hydraulische Modul M2 Energy ist ähnlich wie das
Modell M2 mit der Ergänzung der Vorrichtung
für die Einfügung eines Energie
zähler Qn 2,5 (3/4”) DN20
G21
Zulässiger MID-Energiezähler für Heizung und Kühlung. Nennleistung: 2,5 m3/h (Qn 2,5).
Inklusive Rücklauftemperatursonde.
Optische Kommunikationsschnittstelle. Kvs 5,0.
Gewinde 1”. Länge 130 mm.
