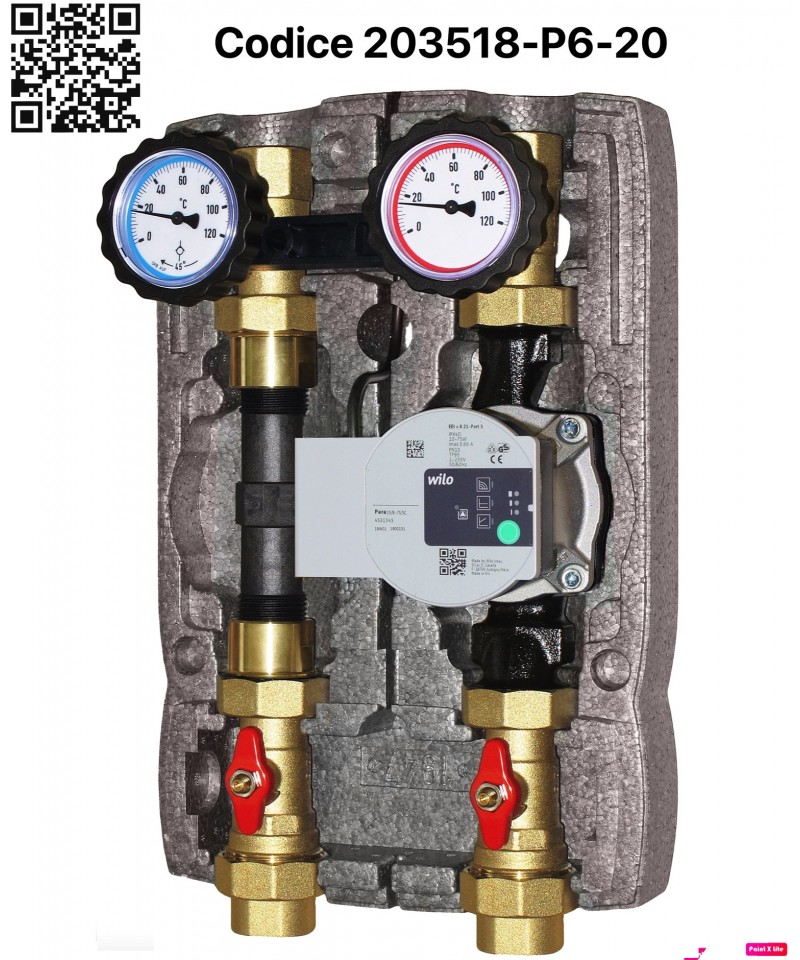

HYDRAULIKMODUL BRV DN25 203518-P6-20 ZIRKULATOR WILO PARA 25/6 SC

G21

Zulässiger MID-Energiezähler für Heizung und Kühlung. Nennleistung: 2,5 m3/h (Qn 2,5).

Inklusive Rücklauftemperatursonde.

Optische Kommunikationsschnittstelle. Kvs 5,0.

Gewinde 1”. Länge 130 mm.

M3 FIX3

Das Hydraulikmodul M3 FIX3 ist ähnlich dem Modell M2 FIX3 mit einem zusätzlichen

einem Überdruckausgleichs-Bypassventil (0-0,5 bar).

Automatisches ON-OFF-Elektroventil mit direkter Betätigung für normalerweise geschlossenen Gasbetrieb der Klasse A mit Gewindeanschlüssen. Schnelles Öffnen und Schließen. Maximaler Druck 0,5 bar

Schnelles Öffnen und Schließen mit Durchflussregelung. Gehäuse aus Aluminium. Spule mit IP65-Stecker (1/2"-3/4"-1"). Spule mit IP54-Elektrokasten (1 1/4"- 1 1/2"-2"). Geeignet für technische Gase, Erdgase, Flüssiggas (LPG), für nicht aggressive Gase und Luft. Betriebstemperatur: -20÷60°C.

Konformitätserklärung siehe angehängte PDF

MANOMETERSONDE PN30 MIT DREHSCHRAUBE aus vernickeltem Kupfer

Art. 652

Funktion

Der Defangator ist ein Gerät, das es ermöglicht, Schlamm

und eisenhaltige Partikel in hydraulischen Kreisläufen zu sammeln, Rückstände, die

die Funktion vieler Komponenten wie Kessel,

Synchronpumpen, Zähler und magnetische Zähler usw. beeinträchtigen können.

Seine besondere interne Struktur, die von BRV in seinen Laboren entwickelt wurde,

nutzt einige einfache physikalische Prinzipien, die es ermöglichen,

durch Druckunterschied eine ruhige Zone des Fluidstroms zu schaffen, in der

Schlamm und eisenhaltige Partikel abgelagert werden, da sie von einem leistungsstarken

Neodym-Magneten angezogen werden. Diese können dann einfach

aus der Anlage entfernt werden, indem man den Ablasshahn betätigt, eine Operation, die wir

empfehlen, bei jedem Anlagenstart zu wiederholen, insbesondere bei älteren

Anlagen, die anfälliger für Korrosion sind und daher eine höhere Konzentration von Schlamm

und eisenhaltigen Partikeln aufweisen.

Eigenschaften

• Kompakte Abmessungen in Verbindung mit extrem niedrigen Druckverlusten;

• Keine Wartungs- oder Reinigungsarbeiten am Gerät erforderlich,

außer der regelmäßigen Entleerung des durch das Ventil

gesammelten Schlamms;

• Neodym-Magnet mit einer Anziehungskraft von 4,5 kg und 13.000 Gauss

magnetischem Feld;

• Einfache Installation in Fördergruppen oder direkt in der

Leitung (vertikale Montage);

• Breites Spektrum verfügbar für Durchflussraten bis zu 5.000 l/h;

• Kompatibel mit Frostschutzmitteln (Glykol $ 50%).

PN 10. Maximale Temperatur 110°C

Externe Anschlüsse und Kvs verfügbar:

DN20: 1” x 130 mm - Kvs 15

DN25: 1”1/2 x 180 mm - Kvs 21

DN32: 2” x 180 mm - Kvs 21

Umbaukit für die Installation des

Defangators an Direktemodulen. Bestehend

aus Defangator, Kappe und Dichtung,

Kugelhahn. Das Kit muss installiert werden

am Rücklauf des Direktenmoduls, wie

auf dem Bild sichtbar.

Thermoformteile aus geschäumtem Polyethylen mit geschlossenzelligem Struktur und Zertifizierung CL1, M1. Verschluss mit Klettverschluss

Kollektoren HV60 und HV70

Isolierter Verteilungskollektor für hydraulische Module:

• Isolierung aus EPS;

• Abstand 125 mm.

Modelle HV 60: bis zu 50 kW (mit !t 20 K). Bis zu 2 m3/h - Max. 6 bar.

Modelle HV 70: bis zu 70 kW (mit !t 20 K). Bis zu 3 m3/h - Max. 6 bar.

Hydraulikseparator der Serie HW 60

Hydraulikseparator HW 60/125

Isolierter Hydraulikseparator zum Anschluss vor dem Kollektor. Dieses Gerät ermöglicht die hydraulische Trennung des Primärkreises vom Sekundärkreis und erlaubt einen höheren Volumendurchfluss am Kollektor im Vergleich zu dem, was in den Kessel zirkuliert. Besonders empfohlen in Verbindung mit Kondensationskesseln. Bei korrekter Einstellung des Kesselumwälzers garantiert er eine niedrige Rücklauftemperatur (immer unter 57°C, der Kondensationstemperatur von Wasserdampf im Erdgas) und erhöht die Effizienz der Anlage.
Unterer Anschluss 1/2” weiblich für den Kesselfühler.

Abmessungen des Isoliergehäuses: 110 x 110 mm.

HW 60/125 1” für Durchflussmengen bis zu 2 m3/h - Code: HW60/125-04

Anschluss zum Kollektor: 1” männlich, Abstand 125 mm
Anschluss zum Kessel: 1” weiblich, Abstand 250 mm

M2 Energy

Das hydraulische Modul M2 Energy ähnelt dem

Modell M2 mit der Ergänzung der Vorbereitung

für die Integration eines Energiezählers

von Energie Qn 2,5 (3/4”) DN20

M2 Energy

Das Hydraulikmodul M2 Energy ist ähnlich dem

Modell M2 mit der Vorrichtung

zur Installation eines Energiedurchflusszählers

mit einer Leistung von Qn 2,5 (3/4”) DN20

M2 FIX3

Hydraulisches Modul mit 2-Wege-Mischventil und fest eingestelltem Mischpunkt

für Heizungsanlagen, für Umwälzpumpen DN20 3/4” (130 mm).

• Isoliergehäuse aus EPP (180x302x142 mm);

• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar, ausschaltbar;

• Abstand 90 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Pumpe).

Für Leistungen bis zu 9 kW (mit !t 8 K).

Maximaler Durchfluss von 1000 l/h (mit einer Pumpe mit 8 m Förderhöhe).

Kvs-Wert: 1,9.

Anschluss an den Verteiler: drehbarer Anschluss 3/4” männlich.

Anschluss zur Nutzung: 3/4” weiblich.

HV80 Sammler

Isolierter Verteilungssammler für hydraulische Module:

• Isolierung aus EPS;

• Abstand 125 mm.

Bis zu 165 kW (mit !t 20 K). Bis zu 7,25 m3/h - Max. 6 bar.

Verteilungssammler für Heizungsanlagen aus elektrisch geschweißtem und verzinktem Rohr. Die Produktlinie ist in drei verschiedene Größen unterteilt:

• DN20, für Leistungen bis zu 50 kW;
• DN25, für Leistungen bis zu 70 kW;
• DN32, für Leistungen bis zu 165 kW;

DN20: Wärmedämmung aus EPP. Druckprüfung 12 bar. Abstand für den Anschluss ModvlvS: 90 mm.

DN25 und DN32: Wärmedämmung aus EPS nach DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35 mm) und Schutzgehäuse aus verzinktem Blech (DN25: Dicke 0,55 mm; DN32: Dicke 0,8 mm). Druckprüfung 12 bar.
Anschlussabstand ModvlvS: 125 mm.

Die Produktlinie für DN20 sieht den Einsatz von ModvlvS DN20 von 3/4” vor.Die Produktlinie für DN25 sieht die Kombination mit ModvlvS von 1” vor, während die DN32-Serie für Module von 1"1/4 vorgesehen ist. Über spezielle Adapter können auch Gruppen von 1" auf DN32-Sammler und umgekehrt installiert werden, falls erforderlich, um die Anforderungen der Anlageneffizienz zu erfüllen.

Körper aus Messing PVC-Griff Dichtung aus Graphit M/F Anschlüsse PN16 Maximale Temperatur 80 °C Entspricht den INAIL-Normen

Gelbes Sicherheitsventil für thermische und sanitäre Anlagen.

• Einstelldruck: 3 - 6 - 7 bar

• Eingangsnut: 1/2“ weiblich

• Ausgangsnut: 1/2“ weiblich

• Höchsttemperatur: 115°C

Konform der Richtlinie 2014/68/EU „PED“

Kategorie IV und dem D.Lgs.15.02.2016 n.26

Wandbefestigungswinkel für Verteiler

HV 80. Der Abstand zwischen Wand und Zentrum

des Verteilers beträgt 160 mm.
