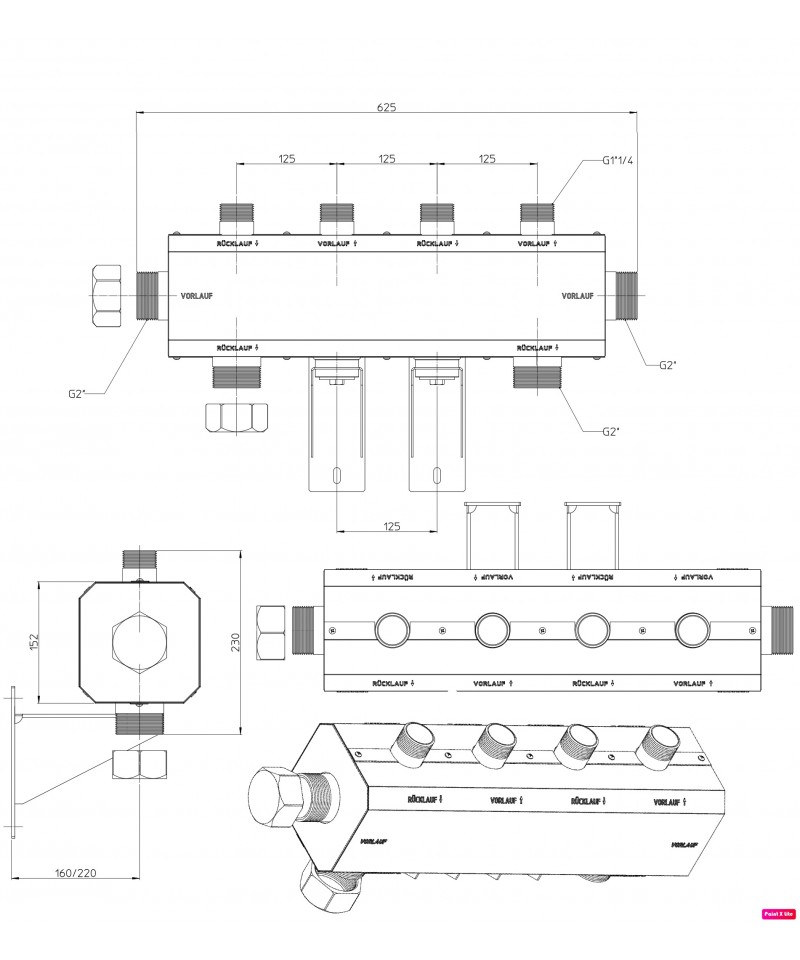

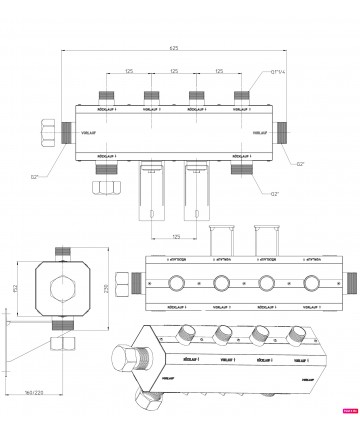

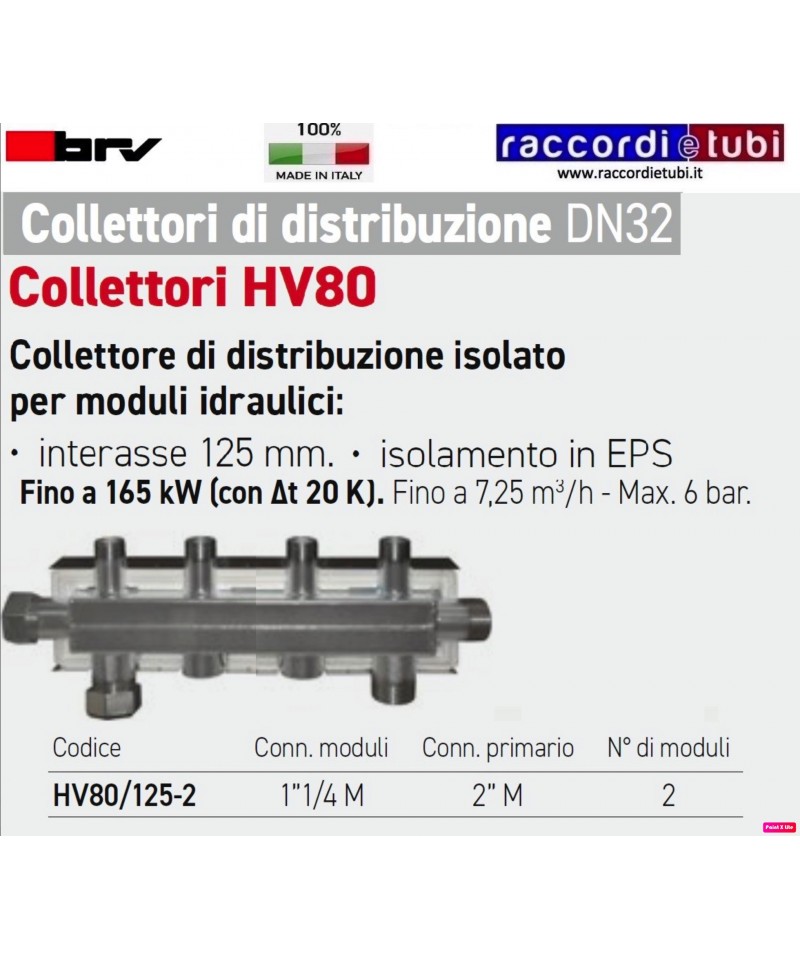

SAMMLER BRV DN32 FÜR 2 MODUL HV80/125-2

M2 MIX33 Energie

Das hydraulische Modul M2 MIX33 Energie ist analog zu

Modell M2 MIX33 mit der Ergänzung einer Vorrichtung

zum Einbau eines Energiekostenmessgeräts

von Qn 2,5 (3/4”) DN20.

M2 FIX3

Hydraulisches Modul mit 2 Wege-Mischventil mit festem Mischpunkt

für Heizungsanlagen, für Zirkulatoren DN25 1” (180 mm).

• Isolierbox aus EPP (250x380x170 mm);

• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar deaktivierbar;

• Abstand 125 mm.

PN 10, max. Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis 14 kW (mit !t 8 K).

Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 8 m Förderhöhe).

Kvs-Wert: 3,3.

Anschlüsse: 1” Weiblich

Hydraulischer Separator HW 80/125

Isolierter hydraulischer Separator für Leistungen bis zu 165 kW, der vor dem Verteilersammelbehälter HV 80 angeschlossen werden muss. Dieses Gerät ermöglicht die hydraulische Trennung des Primärkreises vom Sekundärkreis und ermöglicht eine größere Volumenzirkulation im Sammelbehälter im Vergleich zu dem, was in den Kessel zirkuliert. Besonders empfohlen in Kombination mit Kondensationskesseln. Tatsächlich gewährleistet eine korrekte Einstellung des Kesselumwälzers eine niedrige Rücklauftemperatur (immer unter 57 °C, der Kondensationstemperatur des Wasserdampfs im Erdgas) und erhöht die Effizienz der Anlage.

Maximaler Durchfluss bis zu 7,25 m3/h - Max 6 bar.
Isolierbox-Abmessungen: 152x152 mm.

Oberer Anschluss 1”1/4 männlich für Sicherheitsgruppe.
Anschlüsse 1/2” weiblich für Ablauf (unten) und Temperatursensor (seitlich).

M2 MIX33 Energy

Das hydraulische Modul M2 MIX33 Energy ist

analog zum Modell M2 MIX33 mit der Ergänzung

der Vorrichtung zur Einspeisung eines

Energiezähler Qn 2,5 (3/4") DN20

STANDARD UNIVERSALTHERMOELEMENT MM.900

EIGENSCHAFTEN: -Langzeit-Elektrochemischer Sensor für CO -Katalytischer Sensor für CH4 -Einfache und schnelle Installation -Anzeige der Gaskonzentration -Fehlermeldung des Sensors -Funktion zur vorübergehenden Abschaltung des Summer -TEST-Funktion

INITIALISIERUNGSBETRIEB: dauert 60 Sekunden, die grüne LED blitzt. NORMALER BETRIEB: grüne LED leuchtet. CH4 ALARM: zeigt das Vorhandensein von CH4 an, in den ersten 5 Sekunden blinkt die rote LED und bleibt nach 5 Sekunden eingeschaltet. Der Detektor erzeugt kontinuierliches Piepen und aktiviert den Relaisausgang CH4. CO ALARM: zeigt das Vorhandensein von CO an, in den ersten 5 Sekunden blinkt die CO LED und bleibt nach 5 Sekunden eingeschaltet. Der Detektor gibt intermittierendes Piepen aus und aktiviert den Relaisausgang CO. CH4 CO ALARM: zeigt das Vorhandensein von CH4 und CO an, die LEDs CH4 und CO leuchten und der Detektor gibt intermittierendes und kontinuierliches Piepen aus und aktiviert beide Relaisausgänge CH4 und CO. CH4 SENSORFEHLER: die gelbe und rote LED leuchten, der Detektor gibt ein kurzes akustisches Signal aus. CO SENSORFEHLER: die gelbe und rote LED leuchten, der Detektor gibt ein kurzes akustisches Signal aus. PAUSE: drücken Sie die Reset-Taste, die grüne LED blinkt schnell, Summer und Relaisausgang werden deaktiviert. Dieser Modus endet nach 5 Minuten oder durch erneutes Drücken der Reset-Taste. TEST: Halten Sie die Testtaste gedrückt, bis ein akustisches Signal ausgegeben wird, der Detektor führt einen Selbsttest durch, der 20 Sekunden dauert, und beginnt dann mit dem normalen Betrieb. WARTUNG Um eine lange Lebensdauer des Detektors zu gewährleisten, reinigen Sie den Detektor mit einem Tuch und führen Sie die TEST-Prozedur mindestens einmal im Monat durch. ANZEICHEN VON CO-VERGIFTUNG Eingeschränkte Exposition: Kopfschmerzen, Übelkeit, Erbrechen, Müdigkeitsgefühl. Mittlere Exposition: starke Kopfschmerzen, Ohnmacht, Herzinfarkt. Lange Exposition: Krampfanfälle, Bewusstlosigkeit, Kreislauf- und Herzstillstand, Tod.

Für Informationen siehe angehängte PDF

MAGNESIUMOPFERANODE GTL M6 mm.17,5X200

M2 FIX3

Hydraulikmodul gemischt mit 2 Wegen und festes Mischventil

für Heizungsanlagen, für Umwälzpumpen DN25 1” (180 mm).

• Isolierbox aus EPP (250x380x170 mm);

• einstellbares thermostatgesteuertes Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integriertes Rückschlagventil 20 mbar abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 14 kW (mit !t 8 K).

Maximale Durchflussmenge von 1500 l/h (mit einer Pumpe mit einer Überhöhung von 8 m).

Kvs-Wert: 3,3.

Anschlüsse: 1” Weiblich

Art. 652

Funktion

Der Defangator ist ein Gerät, das es ermöglicht, Schlamm

und eisenhaltige Partikel in hydraulischen Kreisläufen zu sammeln, Rückstände, die

die Funktion vieler Komponenten wie Kessel,

Synchronpumpen, Zähler und magnetische Zähler usw. beeinträchtigen können.

Seine besondere interne Struktur, die von BRV in seinen Laboren entwickelt wurde,

nutzt einige einfache physikalische Prinzipien, die es ermöglichen,

durch Druckunterschied eine ruhige Zone des Fluidstroms zu schaffen, in der

Schlamm und eisenhaltige Partikel abgelagert werden, da sie von einem leistungsstarken

Neodym-Magneten angezogen werden. Diese können dann einfach

aus der Anlage entfernt werden, indem man den Ablasshahn betätigt, eine Operation, die wir

empfehlen, bei jedem Anlagenstart zu wiederholen, insbesondere bei älteren

Anlagen, die anfälliger für Korrosion sind und daher eine höhere Konzentration von Schlamm

und eisenhaltigen Partikeln aufweisen.

Eigenschaften

• Kompakte Abmessungen in Verbindung mit extrem niedrigen Druckverlusten;

• Keine Wartungs- oder Reinigungsarbeiten am Gerät erforderlich,

außer der regelmäßigen Entleerung des durch das Ventil

gesammelten Schlamms;

• Neodym-Magnet mit einer Anziehungskraft von 4,5 kg und 13.000 Gauss

magnetischem Feld;

• Einfache Installation in Fördergruppen oder direkt in der

Leitung (vertikale Montage);

• Breites Spektrum verfügbar für Durchflussraten bis zu 5.000 l/h;

• Kompatibel mit Frostschutzmitteln (Glykol $ 50%).

PN 10. Maximale Temperatur 110°C

Externe Anschlüsse und Kvs verfügbar:

DN20: 1” x 130 mm - Kvs 15

DN25: 1”1/2 x 180 mm - Kvs 21

DN32: 2” x 180 mm - Kvs 21

Umbaukit für die Installation des

Defangators an Direktemodulen. Bestehend

aus Defangator, Kappe und Dichtung,

Kugelhahn. Das Kit muss installiert werden

am Rücklauf des Direktenmoduls, wie

auf dem Bild sichtbar.

G21

Zulässiger MID-Energiezähler für Heizung und Kühlung. Nennleistung: 2,5 m3/h (Qn 2,5).

Inklusive Rücklauftemperatursonde.

Optische Kommunikationsschnittstelle. Kvs 5,0.

Gewinde 1”. Länge 130 mm.

Ordentliches gelbes Sicherheitsventil für Heizungs- und Sanitäranlagen.

• Einstelldruck: 3 - 6 - 7 bar

• Eingang Größe: 1/2” weiblich

• Ausgang Größe: 1/2” weiblich

• Maximale Temperatur: 115°C

Entspricht der Richtlinie 2014/68/EU „PED“

Kategorie IV und dem D.Lgs.15.02.2016 Nr.26.

Clima M

Hydraulisches Modul mit 2-Wege-Mischventil und 3-Wege-Mischventil für

Heizungssysteme, mit hocheffizienter Umwälzpumpe. Steuerung

24 VDC integriertes Klimasteuergerät mit Boiler-Kontaktsteuerung für einen

integrierten Heizkreis.

• Isolierbox aus EPP (250x466x215 mm);

• 3-Wege-Mischventil mit integriertem Bypass;

• Servomotor M21;

• 2 Sonden;

• Thermometer mit Skala 0°÷120°C;

• Integriertes Rückschlagventil 20 mbar, deaktivierbar;

• Umwälzpumpe Wilo Para 25/8 SC;

• Abstand 125 mm.

PN 6. Maximaltemperatur 110°C.

Für Leistungen bis zu 38 kW (bei !t 15 K).

Maximale Durchflussrate von 2200 l/h.

Kvs-Wert: 7,0.

Anschlüsse: 1” Weiblich

M2 MIX33

Hydraulisches Mischmodul mit 2-Wege-Mischventilund 3-Wege-Ventil für Anlagen

zur Heizung und Kühlung, für Zirkulatoren DN32 1”1/4 (180 mm).

• Isolierkasten aus EPP (250x400x170 mm);

• 3-Wege-Mischventil mit integriertem, einstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• Integriertes Rückschlagventil 20 mbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 76 kW (mit !t 15 K).

Maximale Durchflussrate von 4400 l/h (mit einem Zirkulator mit einer Druckhöhe von 8 m).

Kvs-Wert: 16,0.

Anschlüsse: 1”1/4 Weiblich

DREHSTÜCK AUS MESSING 3/4X1/2 WEIBLICH MÄNNLICH MIT EINGEBAUTEM RÜCKSCHLAGVENTIL

M2 DN32 | Hydraulischer Separator HW80/570-07 – 7,26 m3/h - 165 kW

Hydraulischer Separator MODVLVS HW80/570-07 isoliert zum Anschluss vor dem Verteiler, um den primären Kreislauf vom sekundären hydraulisch zu trennen, was eine größere volumetrische Zirkulation im Verteiler im Vergleich zu dem, was in den Kessel zirkuliert, ermöglicht. Besonders empfohlen in Kombination mit Brennwertkesseln, da er aufgrund der besseren Regelung des Kesselumlaufers eine niedrige Rücklauftemperatur (immer unter 57°C, der Kondensationstemperatur von Wasserdampf im Erdgasmethan) gewährleistet und die Effizienz der Anlage erhöht. Der Separator muss senkrecht installiert werden und hat seitliche Anschlüsse von 2” M für den Verteiler und den Kessel, einen Anschlusspunkt für den Sensor von ½” F, einen von ½” F zum Abfluss, einen oberen für die Sicherheitsgruppe von 1” ¼ M und ist geeignet für Durchflüsse bis zu 7,25 m3/h.

M3 FIX3

Das Hydraulikmodul M3 FIX3 ist ähnlich dem Modell M2 FIX3 mit einem zusätzlichen

einem Überdruckausgleichs-Bypassventil (0-0,5 bar).
