HYDRAULIKMODUL BRV DN25 20355R-F3-P6 Zirkulator Wilo Para 25/6 SC

MANOMETERVERSCHRAUBUNG PN30 MIT DREHBAREN NICKEL-PLATTIERTER MESSING

Art. 652

Funktion

Der Defangator ist ein Gerät, das es ermöglicht, Schlamm

und Eisenpartikel in hydraulischen Systemen zu sammeln, Rückstände, die

die Funktionsfähigkeit vieler Komponenten wie Kessel,

Synchronpumpen, Zähler und magnetische Zähler usw. beeinträchtigen können.

Seine spezielle innere Konstruktion, entwickelt von BRV in seinen Laboratorien,

nutzt einige einfache physikalische Prinzipien, die es ermöglichen,

durch Druckunterschied eine ruhige Zone des Fluidstroms zu schaffen, in der

Schlämme und Eisenpartikel abgelagert werden, da sie von einem starken

Neodym-Magneten angezogen werden. Diese können dann einfach

aus der Anlage durch Betätigung des Entlüftungsventils entfernt werden, eine Maßnahme, die wir empfehlen,

bei jedem Anlagenstart zu wiederholen, insbesondere bei älteren Anlagen, die stärker

korrosionsanfällig sind und daher eine höhere Konzentration von Schlämmen

und Eisenpartikeln aufweisen.

Eigenschaften

• Kompakte Abmessungen in Kombination mit äußerst niedrigen Druckverlusten;

• Keine Wartungs- oder Reinigungsarbeiten am Gerät erforderlich,

außer der regelmäßigen Entleerung des gesammelten Schlamms über das Entlüftungsventil;

• Neodym-Magnet mit einer Zugkraft von 4,5 kg und 13.000 Gauss an

magnetischem Feld;

• Einfache Installation in Rückförderungsgruppen oder direkt in die Leitung im

System (vertikale Montage);

• Breite Palette verfügbar für Durchflüsse bis zu 5.000 l/h;

• Kompatibel mit Frostschutzmitteln (Glykol $ 50%).

PN 10. Maximale Temperatur 110°C

Verfügbare externe Anschlüsse und Kvs:

DN20: 1” x 130 mm - Kvs 15

DN25: 1”1/2 x 180 mm - Kvs 21

DN32: 2” x 180 mm - Kvs 21

Umbaukit zur Installation des

Defangators auf Direktemodulen. Bestehend aus

Defangator, Kappen-Set und Dichtung,

Kugelventil. Das Kit muss installiert werden

im Rücklauf des Direktmoduls, wie

im Bild sichtbar.

Kollektoren HV60 und HV70

Isolierter Verteilungskollektor für hydraulische Module:

• Isolierung aus EPS;

• Abstand 125 mm.

Modelle HV 60: bis zu 50 kW (mit !t 20 K). Bis zu 2 m3/h - Max. 6 bar.

Modelle HV 70: bis zu 70 kW (mit !t 20 K). Bis zu 3 m3/h - Max. 6 bar.

MAGNESIUMOPFERANODE GTL M6 mm.17,5X200

M2

direktes hydraulisches Modul mit 2 Wegen für Heizungs- und Kühlanlagen,

für Zirkulatoren DN25 1” (180 mm).

• Isolierbox aus EPP (250x380x170 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar, ausschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis 50 kW (mit !t 20 K).

Maximaler Durchfluss von 2150 l/h (mit einem Zirkulator mit einer Förderhöhe von 6 m).

Kvs-Wert: 8,0.

Anschlüsse: 1” Weiblich

Kombinierter Verteiler HV 60/90W

Isolierter Verteilers mit integriertem hydraulischen Separator:

• Isolierung aus PPE;

• seitlicher Anschluss 1/2” weiblich für Zubehör;

• unterer Anschluss 1/2” weiblich für Temperaturfühler;

• Anschluss 1” männlich mit flacher Dichtung für Sicherheitsgruppe;

• Modulabstand: 90 mm;

• Abstand zum Primäranschluss: 380 mm.

Bis zu 50 kW (mit ! t 20 K). Bis zu 2 m3/h - Max. 6 bar.

Kollektoren HV60 und HV70

Isolierter Verteilerkollektor für hydraulische Module:

• EPS-Isolierung;

• Achsenabstand 125 mm.

Modelle HV 60: bis zu 50 kW (mit !t 20 K). Bis zu 2 m3/h - Max. 6 bar.

Modelle HV 70: bis zu 70 kW (mit !t 20 K). Bis zu 3 m3/h - Max. 6 bar.

Kollektoren HV60 und HV70

Isolierter Verteilungskollektor für hydraulische Module:

• Isolierung aus EPS;

• Achsabstand 125 mm.

Modelle HV 60: bis zu 50 kW (mit !t 20 K). Bis zu 2 m3/h - Max. 6 bar.

Modelle HV 70: bis zu 70 kW (mit !t 20 K). Bis zu 3 m3/h - Max. 6 bar.

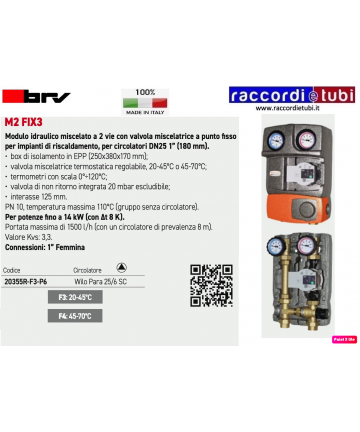

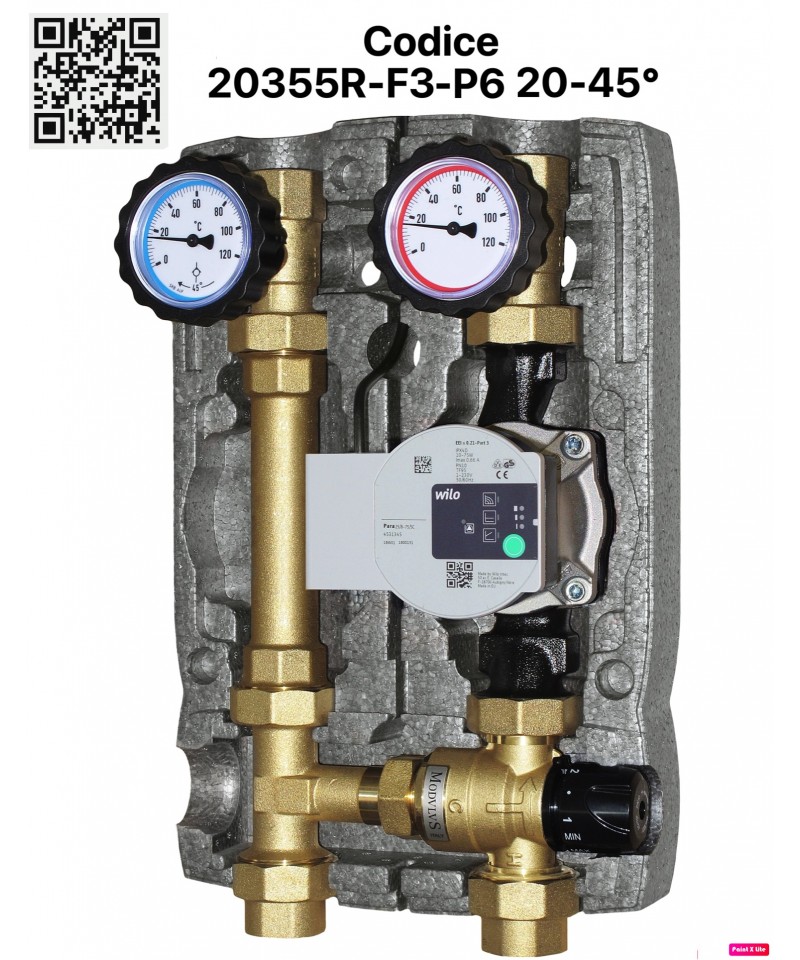

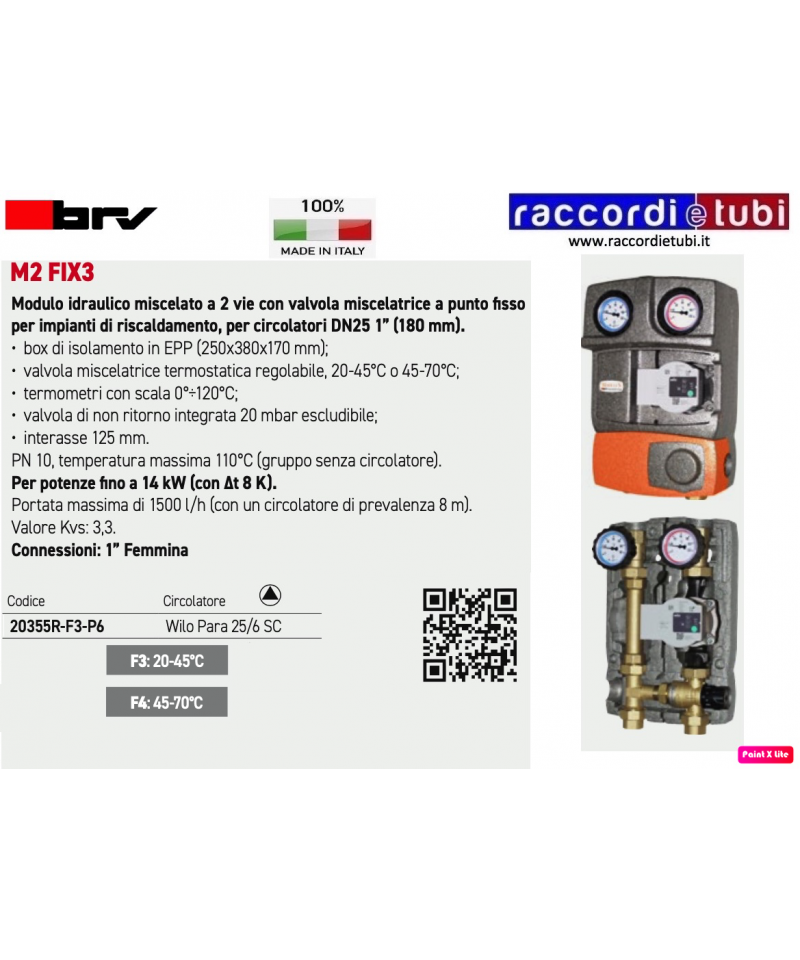

M2 FIX3

Hydraulikmodul mit 2-Wege-Mischventil mit festem Mischpunkt

für Heizungsanlagen, für Zirkulatoren DN25 1" (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• einstellbares thermostatisches Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integriertes Rückschlagventil 20 mbar abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 14 kW (mit !t 8 K).

Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 8 m Förderhöhe).

Kvs-Wert: 3,3.

Anschlüsse: 1" Weiblich

STANDARD UNIVERSALFÜHLER MM.400

Automatisches ON-OFF Elektromagnetisches Ventil mit direkter Betätigung für normalerweise geschlossenen Gasbetrieb der Klasse A mit Gewindeanschlüssen. Schnelle Öffnung und Schließung. Maximaler Druck 0,5 bar

Schnelle Öffnung und Schließung mit Durchflussregelung. Gehäuse aus Aluminium. Spule mit IP65 Stecker (1/2"-3/4"-1"). Spule mit elektrischer Box IP54 (1 1/4"- 1 1/2"-2"). Geeignet für technische Gase, Erdgas, Flüssiggas (GPL), für nicht aggressive Gase und Luft. Betriebstemperatur: -20÷60°C.

Konformitätserklärung siehe angehängte PDF

HYDRAULISCHER TRENNFILTER AUS VERZINKTEM STAHL 2''1/2 x 1''F BREITE 620 mm

M2

Direktes hydraulisches Modul mit 2 Wegen für Heizungs- und Kühlanlagen,

für Zirkulatoren DN32 1”1/4 (180 mm).

• Isolierbox aus EPP (250x400x170 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar;

• Anschlussabstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 111 kW (mit !t 20 K).

Maximaler Durchfluss von 4800 l/h (mit einem Zirkulator mit einer Förderhöhe von 8 m).

Kvs-Wert: 21,0.

Anschlüsse: 1”1/4 Weiblich

Kollektor HV 60/125 (2 m3/h - 50 kW). Für 2 und 3 Module DN25.

Isolierter Verteilungskollektor für Leistungen bis zu 50 kW (mit Temperaturdifferenz ΔT = 20 K im Primärkreis).

Maximaler Durchfluss bis zu 2 m3/h - Max. 6 bar.
Abmessungen des isolierenden Gehäuses: 110 x 110 mm.

Anschlüsse an die Module: 1” männlich, Abstand 125 mm (Schritt 250 mm).

Anschluss an den Hydraulikseparator cod. HW60/125-04 mit 1” männlich gewinde (Abstand 125 mm); für den Anschluss verwenden Sie 2 Sätze cod. 04629SET (1”).

M2 FIX3

Hydraulisches Modul mit 2-Wege-Mischventil mit festem Mischpunkt

für Heizungsanlagen, für Zirkulatoren DN20 3/4" (130 mm).

• Isoliergehäuse aus EPP (180x302x142 mm);

• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar, deaktivierbar;

• Abstand 90 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 9 kW (mit !t 8 K).

Maximale Durchflussmenge von 1000 l/h (mit einem Zirkulator von 8 m Förderhöhe).

Kvs-Wert: 1,9.

Anschluss an den Kollektor: drehbarer Stift 3/4" männlich.

Anschluss zur Nutzung: 3/4" weiblich.

M2

Direktes hydraulisches Modul mit 2 Wegen für Heizungs- und Kühlsysteme,

für Zirkulatoren DN20 3/4“ (130 mm).

• Isolierbox aus EPP (180x302x142 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe mit 20 mbar, abwählbar;

• Abstand 90 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 35 kW (mit !t 20 K).

Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 6 m Förderhöhe).

Kvs-Wert: 6,0.

Anschluss an den Verteiler: drehbarer Abgang 3/4” männlich.

Anschluss zur Nutzung: 3/4” weiblich.

Für INFO siehe beigefügte PDF
