Artikel-Nr.: 022638
Art. 652
Funktion
Der Defangator ist ein Gerät, das es ermöglicht, Schlamm
und Eisenpartikel in hydraulischen Systemen zu sammeln, Rückstände, die
die Funktionsfähigkeit vieler Komponenten wie Kessel,
Synchronpumpen, Zähler und magnetische Zähler usw. beeinträchtigen können.
Seine spezielle innere Konstruktion, entwickelt von BRV in seinen Laboratorien,
nutzt einige einfache physikalische Prinzipien, die es ermöglichen,
durch Druckunterschied eine ruhige Zone des Fluidstroms zu schaffen, in der
Schlämme und Eisenpartikel abgelagert werden, da sie von einem starken
Neodym-Magneten angezogen werden. Diese können dann einfach
aus der Anlage durch Betätigung des Entlüftungsventils entfernt werden, eine Maßnahme, die wir empfehlen,
bei jedem Anlagenstart zu wiederholen, insbesondere bei älteren Anlagen, die stärker
korrosionsanfällig sind und daher eine höhere Konzentration von Schlämmen
und Eisenpartikeln aufweisen.
Eigenschaften
• Kompakte Abmessungen in Kombination mit äußerst niedrigen Druckverlusten;
• Keine Wartungs- oder Reinigungsarbeiten am Gerät erforderlich,
außer der regelmäßigen Entleerung des gesammelten Schlamms über das Entlüftungsventil;
• Neodym-Magnet mit einer Zugkraft von 4,5 kg und 13.000 Gauss an
magnetischem Feld;
• Einfache Installation in Rückförderungsgruppen oder direkt in die Leitung im
System (vertikale Montage);
• Breite Palette verfügbar für Durchflüsse bis zu 5.000 l/h;
• Kompatibel mit Frostschutzmitteln (Glykol $ 50%).
PN 10. Maximale Temperatur 110°C
Verfügbare externe Anschlüsse und Kvs:
DN20: 1” x 130 mm - Kvs 15
DN25: 1”1/2 x 180 mm - Kvs 21
DN32: 2” x 180 mm - Kvs 21

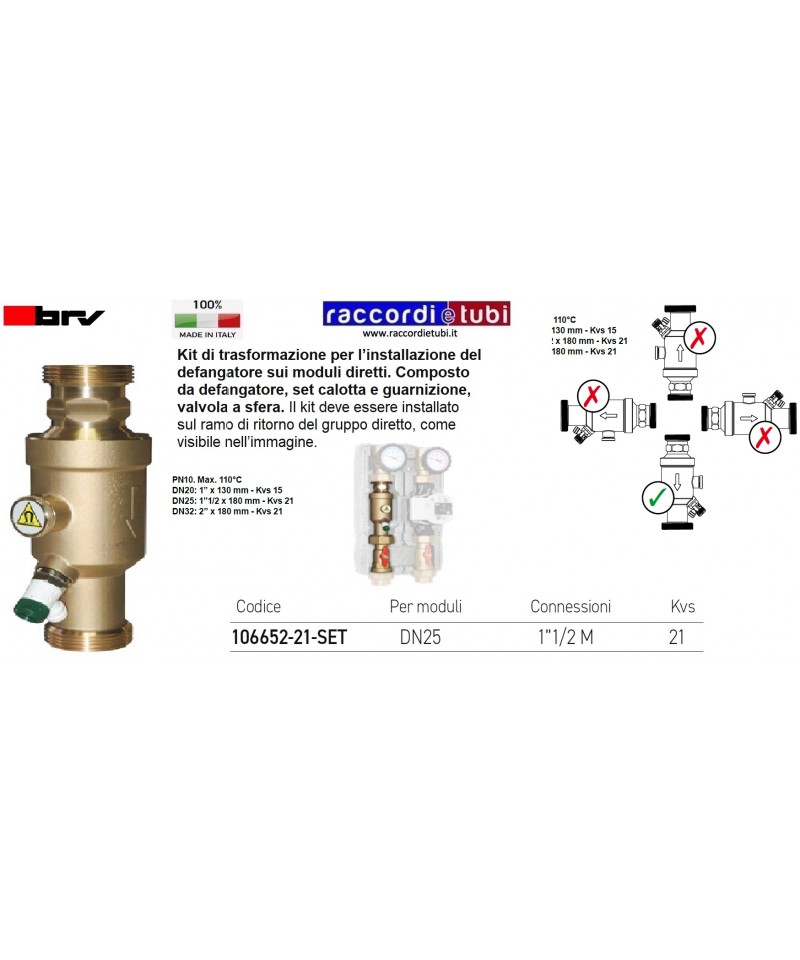

Umbaukit zur Installation des
Defangators auf Direktemodulen. Bestehend aus
Defangator, Kappen-Set und Dichtung,
Kugelventil. Das Kit muss installiert werden
im Rücklauf des Direktmoduls, wie
im Bild sichtbar.
