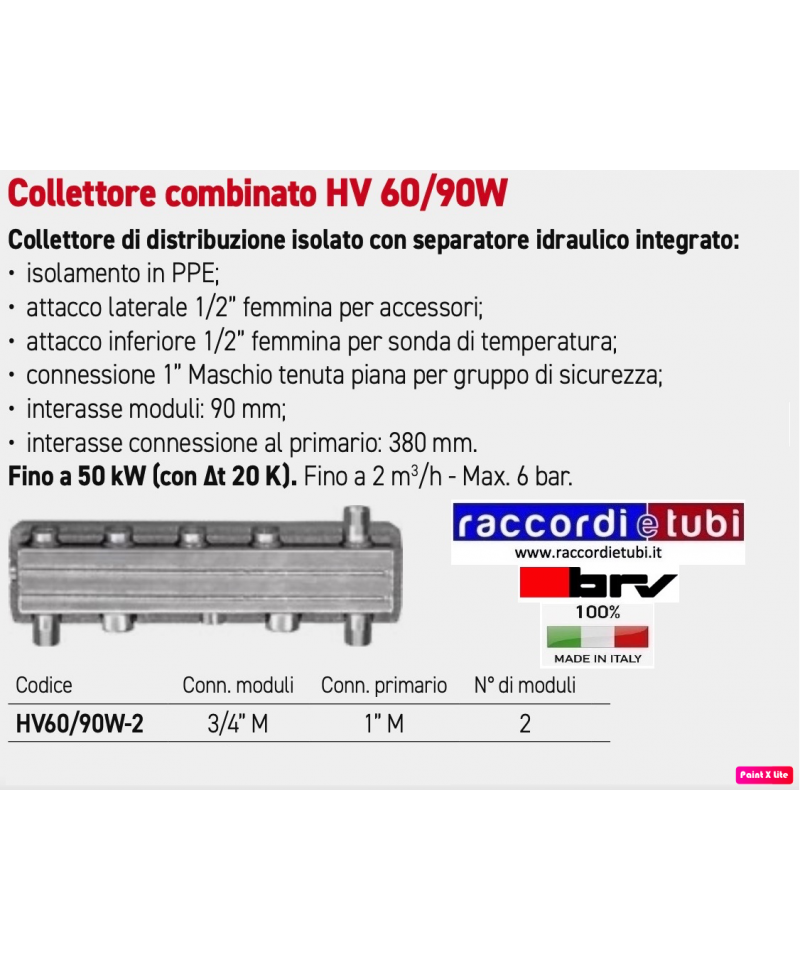

VERTEILER MIT HYDRAULISCHEM SEPARATOR BRV DN20 2 MODULE 3/4X1"

CAN2-9 m Bus Verbindungsleitung zum Anschluss

mehrerer Klimasteuergeräte.

Länge von 1 Meter, einschließlich 2 Abschlusswiderstände zur

Schaltungsschluss.

M2

Direktes 2-Wege-Hydraulikmodul für Heiz- und Kühlsysteme,

für Zirkulationspumpen DN32 1”1/4 (180 mm).

• EPP-Isolierbox (250x400x170 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulationspumpe).

Für Leistungen bis zu 111 kW (mit !t 20 K).

Maximaler Durchfluss von 4800 l/h (mit einer Pumpe mit einem Druck von 8 m).

Kvs-Wert: 21,0.

Anschlüsse: 1”1/4 Weiblich

Wandbefestigungen für den HW 60 Separator

Ein Paar Halterungen zur Unterstützung des hydraulischen Separators mit isoliertem Gehäuse 110 x 110 mm.

Verfügbare Größen: 100 und 150 mm (Abstand zwischen Wand und Zentrum des Separators).

100 mm : Code: DAOA100
150 mm : Code: DAOA150

BRV Bonetti Rubinetterie Valduggia S.r.l.

M2

Hydraulisches Modul mit 2-Wege-Aussparung für Heiz- und Kühlsysteme,

für Umwälzpumpen DN25 1" (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar ausschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 50 kW (mit !t 20 K).

Maximaler Durchfluss von 2150 l/h (mit einer Pumpe mit 6 m Förderhöhe).

Kvs-Wert: 8,0.

Anschlüsse: 1" Weiblich

M2 FIX3

Hydraulikmodul, gemischte 2-Wege mit fest eingestelltem Mischventil

für Heizungsanlagen, für Umwälzpumpen DN25 1” (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis 14 kW (mit !t 8 K).

Maximale Fördermenge von 1500 l/h (mit einer Pumpe mit einem Druck von 8 m).

Kvs-Wert: 3,3.

Anschlüsse: 1” weiblich

MANOMETER-SCHLAUCH PN30 MIT DOPPELMUTTER Drehbar aus nickelbeschichtetem Kupfer

MANOMETERSONDE PN30 MIT DREHSCHRAUBE aus vernickeltem Kupfer

DREHSTÜCK AUS MESSING 3/4X1/2 WEIBLICH MÄNNLICH MIT EINGEBAUTEM RÜCKSCHLAGVENTIL

Art. 652

Funktion

Der Defangator ist ein Gerät, das es ermöglicht, Schlamm

und Eisenpartikel in hydraulischen Systemen zu sammeln, Rückstände, die

die Funktionsfähigkeit vieler Komponenten wie Kessel,

Synchronpumpen, Zähler und magnetische Zähler usw. beeinträchtigen können.

Seine spezielle innere Konstruktion, entwickelt von BRV in seinen Laboratorien,

nutzt einige einfache physikalische Prinzipien, die es ermöglichen,

durch Druckunterschied eine ruhige Zone des Fluidstroms zu schaffen, in der

Schlämme und Eisenpartikel abgelagert werden, da sie von einem starken

Neodym-Magneten angezogen werden. Diese können dann einfach

aus der Anlage durch Betätigung des Entlüftungsventils entfernt werden, eine Maßnahme, die wir empfehlen,

bei jedem Anlagenstart zu wiederholen, insbesondere bei älteren Anlagen, die stärker

korrosionsanfällig sind und daher eine höhere Konzentration von Schlämmen

und Eisenpartikeln aufweisen.

Eigenschaften

• Kompakte Abmessungen in Kombination mit äußerst niedrigen Druckverlusten;

• Keine Wartungs- oder Reinigungsarbeiten am Gerät erforderlich,

außer der regelmäßigen Entleerung des gesammelten Schlamms über das Entlüftungsventil;

• Neodym-Magnet mit einer Zugkraft von 4,5 kg und 13.000 Gauss an

magnetischem Feld;

• Einfache Installation in Rückförderungsgruppen oder direkt in die Leitung im

System (vertikale Montage);

• Breite Palette verfügbar für Durchflüsse bis zu 5.000 l/h;

• Kompatibel mit Frostschutzmitteln (Glykol $ 50%).

PN 10. Maximale Temperatur 110°C

Verfügbare externe Anschlüsse und Kvs:

DN20: 1” x 130 mm - Kvs 15

DN25: 1”1/2 x 180 mm - Kvs 21

DN32: 2” x 180 mm - Kvs 21

Umbaukit zur Installation des

Defangators auf Direktemodulen. Bestehend aus

Defangator, Kappen-Set und Dichtung,

Kugelventil. Das Kit muss installiert werden

im Rücklauf des Direktmoduls, wie

im Bild sichtbar.

M2 MIX33

Hydraulikmodul mit 2-Wege-Mischventil und 3-Wege-Mischer für

Heiz- und Kühlsysteme, für Zirkulatoren DN25 1“ (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• 3-Wege-Mischventil mit integriertem einstellbarem By-Pass;

• Thermometer mit Skala 0°÷120°C;

• Integriertes Rückschlagventil 20 mbar aussschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 38 kW (mit !t 15 K).

Maximale Durchflussmenge von 2200 l/h (mit einem Zirkulator mit einer Förderhöhe von 8 m).

Kvs-Wert: 7,0.

Anschlüsse: 1“ Weiblich

G21

Zulässiger MID-Energiezähler für Heizung und Kühlung. Nennleistung: 2,5 m3/h (Qn 2,5).

Inklusive Rücklauftemperatursonde.

Optische Kommunikationsschnittstelle. Kvs 5,0.

Gewinde 1”. Länge 130 mm.

Kollektor HV 60/125 (2 m3/h - 50 kW). Für 2 und 3 Module DN25.

Isolierter Verteilungskollektor für Leistungen bis 50 kW (mit Temperaturdifferenz ΔT = 20 K im Primärkreis).

Maximaler Durchfluss bis zu 2 m3/h - Max. 6 bar.
Abmessungen des Isolierboxabschnitts: 110 x 110 mm.

Anschlüsse an die Module: 1” männlich, Abstand 125 mm (Schritt 250 mm).

Anschluss an den hydraulischen Separator cod. HW60/125-04 mit 1” männlichem Gewinde (Abstand 125 mm); zur Verbindung verwenden Sie Nr. 2 Sets cod. 04629SET (1”).

M2 MIX33

Hydraulisches Modul mit 2-Wege-Mischventil und 3-Wege-Mischventil für

Heiz- und Kühlsysteme, für Zirkulationspumpen DN25 1” (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• 3-Wege-Mischventil mit integriertem einstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• integriertes Rückschlagventil 20 mbar, abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 38 kW (mit !t 15 K).

Maximale Durchflussrate von 2200 l/h (mit einer Pumpe mit einer Druckhöhe von 8 m).

Kvs-Wert: 7,0.

Anschlüsse: 1” Weiblich

M2 MIX33

Hydraulisches 2-Wege-Mischmodul mit 3-Wege-Mischventil für Heizungs- und Kühlanlagen

für Zirkulatoren DN20 3/4” (130 mm).

• Isoliergehäuse aus EPP (180x302x142 mm);

• 3-Wege-Mischventil mit integriertem einstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• Integriertes Rückschlagventil 20 mbar, ausschaltbar;

• Abstand 90 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 33 kW (bei !t 15 K).

Maximale Durchflussmenge von 1900 l/h (bei einer Zirkulationspumpe mit einer Förderhöhe von 8 m).

Kvs-Wert: 5,5.

Anschluss an den Kollektor: drehbarer Stutzen 3/4” männlich.

Anschluss zur Nutzung: 3/4” weiblich.

Für INFO siehe angehängte PDF

HV80 Verteiler

Isolierter Verteilersammler für hydraulische Module:

• EPS-Isolierung;

• Achsenabstand 125 mm.

Bis zu 165 kW (mit !t 20 K). Bis zu 7,25 m3/h - Max. 6 Bar.

Verteiler für Heizungsanlagen aus elektrogeschweißtem und verzinktem Rohr. Die Produktpalette unterteilt sich in drei verschiedene Größen:

• DN20, für Leistungen bis zu 50 kW;
• DN25, für Leistungen bis zu 70 kW;
• DN32, für Leistungen bis zu 165 kW;

DN20: Wärmedämmung in EPP. Hydraulischer Test 12 Bar. Anschlussabstand ModvlvS: 90 mm.

DN25 und DN32: Wärmedämmung in EPS gemäß DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35 mm) und Schutzgehäuse aus verzinktem Stahlblech (DN25: Dicke 0,55 mm; DN32: Dicke 0,8 mm). Hydraulischer Test 12 Bar.
Anschlussabstand ModvlvS: 125 mm.

Die Produktpalette der DN20 Verteiler sieht die Nutzung der Gruppen ModvlvS DN20 3/4“ vor.
Die Produktpalette der DN25 erfordert die Kombination mit den Gruppen ModvlvS von 1“, während die DN32-Reihe für Module von 1"1/4 gedacht ist. Mit speziellen Adaptern ist es zudem möglich, Gruppen von 1" an DN32 Verteiler und umgekehrt zu installieren, wenn es notwendig ist, mögliche Anforderungen an die Anlageneffizienz zu erfüllen.
