COLLETTORE CON SEPARATORE BRV DN20 2 MODULI 3/4X1"

TERMOCOPPIA UNIVERSALE STANDARD MM.400

M2 MIX33 Energy

Il modulo idraulico M2 MIX33 Energy è

analogo al modello M2 MIX33 con l’aggiunta

della predisposizione per l’inserimento di un

contabilizzatore di energia Qn 2,5 (3/4”) DN20

Corpo in ottone Maniglia PVC Guarnizione in grafite Attacchi M/F PN16 Temperatura max 80 °C Conforme norme INAIL

Collettori HV80

Collettore di distribuzione isolato per moduli idraulici:

• isolamento in EPS;

• interasse 125 mm.

Fino a 165 kW (con !t 20 K). Fino a 7,25 m3/h - Max. 6 bar.

Collettori di distribuzione per impianti termici in tubolare elettrosaldato e zincato. La gamma di articoli si divide in tre diverse misure:

• DN20, per potenze fino a 50 kW;
• DN25, per potenze fino a 70 kW;
• DN32, per potenze fino a 165 kW;

DN20: Isolamento termico in EPP. Collaudo idraulico 12 bar. Interasse di collegamento ModvlvS: 90 mm.

DN25 e DN32: Isolamento termico in EPS secondo DIN 4102-B2 (DN25: spessore 25 mm; DN32: spessore 35mm) e box di protezione in lamiera zincata (DN25: spessore di 0,55 mm; DN32: spessore di 0,8 mm). Collaudo idraulico 12 bar.
Interasse di collegamento ModvlvS: 125 mm.

La gamma di collettori DN20 prevede l’utilizzo dei gruppi ModvlvS DN20 da 3/4”.
La gamma di collettori DN25 prevede l'abbinamento ai gruppi ModvlvS da 1”, mentre la gamma DN32 è destinata ai moduli da 1"1/4. Tramite specifici adattatori è inoltre possibile installare gruppi da 1" su collettori DN32 e viceversa, qualora sia necessario soddisfare eventuali esigenze di ottimizzazione impiantistica.

Modulo idraulico o gruppo di rilancio  BRV Fino a 50Kw senza circolatore   20355R senza by-pass

La serie MovlvS DN25 è una gamma completa che copre con modelli specifici tutte le esigenze impiantistiche: dai circuiti di riscaldamento a media e bassa temperatura, alle necessità di contabilizzazione dell’energia, ai sistemi di raffrescamento; tutto con la possibilità di un controllo di gestione attraverso centraline climatiche anche integrate nel gruppo pompa.
Possono essere connessi a circuiti termici con potenze fino a 50 kW, a fronte di un consumo energetico decisamente contenuto assicurato dai circolatori sincroni ad alta efficienza.
I collegamenti al circuito o al collettore sono realizzati con filettatura femmina da 1” oppure 1”1/4. I moduli della variante M3, inoltre, sono provvisti di una valvola by-pass di bilanciamento che permette una precisa regolazione della pressione differenziale del circuito. E’ disponibile un’ampia serie di accessori e componenti che completano la gamma: collettori, raccordi, gruppi di sicurezza, miscelatori e servomotori.

M2

odulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,

per circolatori DN25 1” (180 mm).

• box di isolamento in EPP (250x380x170 mm);

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 50 kW (con !t 20 K).

Portata massima di 2150 l/h (con un circolatore di prevalenza 6 m).

Valore Kvs: 8,0.

Connessioni: 1” Femmina

M2 MIX33

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per impianti

di riscaldamento e raffrescamento, per circolatori DN25 1” (180 mm).

• box di isolamento in EPP (250x380x170 mm);

• valvola miscelatrice a 3 vie con by-pass regolabile integrato;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 38 kW (con !t 15 K).

Portata massima di 2200 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 7,0.

Connessioni: 1” Femmina

M3 FIX3

Il modulo idraulico M3 FIX3 è analogo al modello M2 FIX3 con in aggiunta

una valvola by-pass di bilanciamento della sovrapressione (0-0,5 bar).

M2

odulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,

per circolatori DN25 1” (180 mm).

• box di isolamento in EPP (250x380x170 mm);

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 50 kW (con !t 20 K).

Portata massima di 2150 l/h (con un circolatore di prevalenza 6 m).

Valore Kvs: 8,0.

Connessioni: 1” Femmina

Art. 652

Funzione

Il defangatore è un dispositivo che consente di raccogliere morchie

e particelle ferrose nei circuiti idraulici, residui che possono

compromettere il funzionamento di molti componenti quali caldaie,

circolatori sincroni, contatori e contabilizzatori magnetici ecc.

La sua particolare conformazione interna, sviluppata da BRV nei suoi laboratori,

sfrutta alcuni semplici principi della fisica che consentono di creare,

per differenza di pressione, una zona di calma della vena fluida dove

si depositano morchie e particelle ferrose poiché attratte da un potente

magnete al neodimio. Queste poi possono essere rimosse semplicemente

dall’impianto agendo sul rubinetto di scarico, operazione che suggeriamo

di ripetere ad ogni avvio impianto soprattutto in quelli datati che sono più

soggetti alla corrosione e quindi dove è più alta la concentrazione di fanghi

e particelle ferrose.

Caratteristiche

• Dimensioni compatte abbinate a bassissime perdite di carico;

• Nessuna operazione di manutenzione o pulizia del dispositivo è richiesta,

se non lo scarico periodico delle morchie raccolte attraverso la valvola

di scarico;

• Magnete al neodimio con forza di attrazione di 4,5 Kg e 13.000 Gauss di

campo magnetico;

• Semplice installazione nei gruppi di rilancio o direttamente in linea nel

circuito (montaggio verticale);

• Ampia gamma disponibile per portate fino a 5.000 l/h;

• Compatibile con fluidi anticongelanti (glicole $ 50%).

PN 10. Temperatura massima 110°C

Connessioni esterne e Kvs disponibili:

DN20: 1” x 130 mm - Kvs 15

DN25: 1”1/2 x 180 mm - Kvs 21

DN32: 2” x 180 mm - Kvs 21

Kit di trasformazione per l’installazione del

defangatore sui moduli diretti. Composto

da defangatore, set calotta e guarnizione,

valvola a sfera. Il kit deve essere installato

sul ramo di ritorno del gruppo diretto, come

visibile nell’immagine.

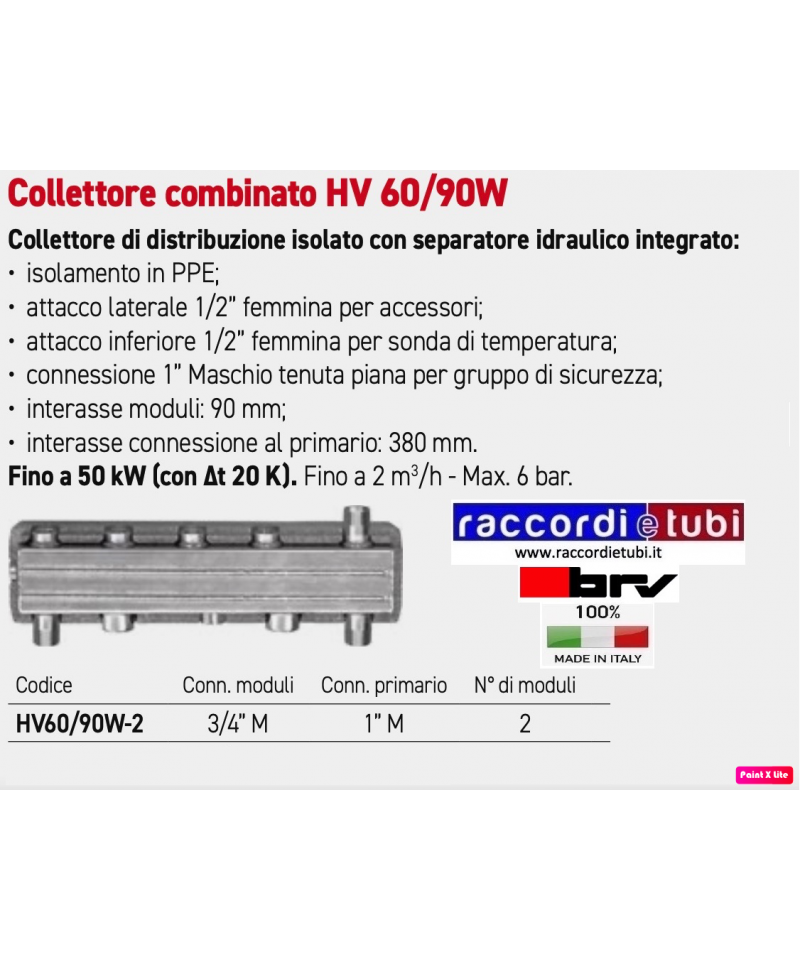

Collettore combinato HV 60/90W

Collettore di distribuzione isolato con separatore idraulico integrato:

• isolamento in PPE;

• attacco laterale 1/2” femmina per accessori;

• attacco inferiore 1/2” femmina per sonda di temperatura;

• connessione 1” Maschio tenuta piana per gruppo di sicurezza;

• interasse moduli: 90 mm;

• interasse connessione al primario: 380 mm.

Fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.

Gusci termoformati in polietilene espanso reticolato a cellule chiuse con certificazione CL1, M1. Chiusura con velcro

Collettori HV60 e HV70

Collettore di distribuzione isolato per moduli idraulici:

• isolamento in EPS;

• interasse 125 mm.

Modelli HV 60: fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.

Modelli HV 70: fino a 70 kW (con !t 20 K). Fino a 3 m3/h - Max. 6 bar.

M2 MIX33

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per impianti

di riscaldamento e raffrescamento, per circolatori DN32 1”1/4 (180 mm).

• box di isolamento in EPP (250x400x170 mm);

• valvola miscelatrice a 3 vie con by-pass regolabile integrato;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 76 kW (con !t 15 K).

Portata massima di 4400 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 16,0.

Connessioni: 1”1/4 Femmina

M2 FIX3

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a punto fisso

per impianti di riscaldamento, per circolatori DN25 1” (180 mm).

• box di isolamento in EPP (250x380x170 mm);

• valvola miscelatrice termostatica regolabile, 20-45°C o 45-70°C;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 14 kW (con !t 8 K).

Portata massima di 1500 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 3,3.

Connessioni: 1” Femmina
