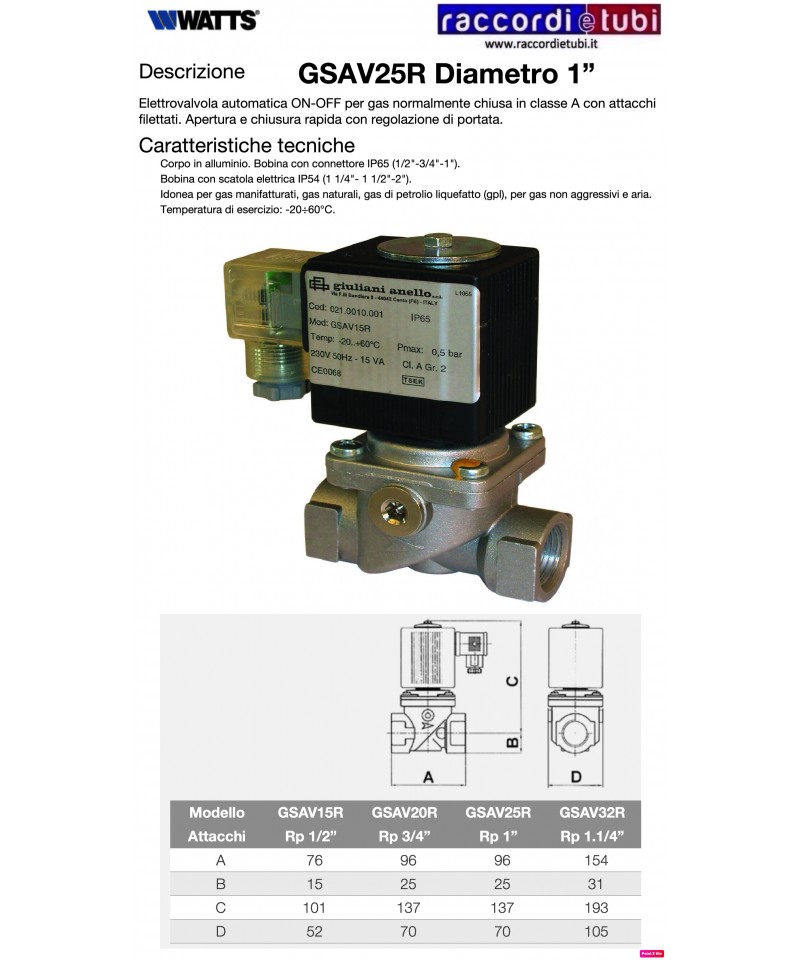

GAS-ON-OFF-VENTIL 1" GSAV25R 230v WATTS

Hydraulikmodul oder Hebegruppe BRV Bis zu 50 kW ohne Pumpe 20355R ohne Bypass

Die Serie MovlvS DN25 ist eine komplette Produktreihe, die mit spezifischen Modellen alle Anforderungen von Anlagen abdeckt: von Heizkreisen mit mittlerer und niedriger Temperatur, über die Notwendigkeiten der Energieabrechnung, bis zu Kühlsystemen; alles mit der Möglichkeit einer Betriebssteuerung durch Klimasteuerungen, die auch im Pumpengruppe integriert sein können.
Sie können an Heizkreise mit Leistungen von bis zu 50 kW angeschlossen werden, bei einem deutlich reduzierten Energieverbrauch, garantiert durch hocheffiziente Synchronpumpen.
Die Anschlüsse an den Kreislauf oder den Verteiler werden mit einem Innengewinde von 1“ oder 1“1/4 realisiert. Die Module der Variante M3 sind zudem mit einem Bypass-Balanceventil ausgestattet, das eine präzise Regelung des Differenzdrucks im Kreislauf ermöglicht. Es gibt eine große Auswahl an Zubehör und Komponenten, die die Produktreihe ergänzen: Verteiler, Fittings, Sicherheitsgruppen, Mischer und Servomotoren.

M2 FIX3

Hydraulikmodul, gemischte 2-Wege mit fest eingestelltem Mischventil

für Heizungsanlagen, für Umwälzpumpen DN25 1” (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis 14 kW (mit !t 8 K).

Maximale Fördermenge von 1500 l/h (mit einer Pumpe mit einem Druck von 8 m).

Kvs-Wert: 3,3.

Anschlüsse: 1” weiblich

Hydraulikseparator der Serie HW 60

Hydraulikseparator HW 60/125

Isolierter Hydraulikseparator, der vor dem Kollektor zu verbinden ist. Dieses Gerät ermöglicht es, den Primärkreislauf vom Sekundärkreis hydraulisch zu trennen und erlaubt einen größeren Volumenfluss am Kollektor im Vergleich zum was in der Heizung zirkuliert. Besonders empfohlen in Verbindung mit Kesselheizungen. Tatsächlich garantiert es bei einer korrekten Regelung des Heizkreiselpumpen eine niedrige Rücklauftemperatur (immer unter 57 °C, Kondensationstemperatur von Wasserdampf im Erdgas), wodurch die Effizienz der Anlage erhöht wird.
Unterer Anschluss 1/2” weiblich für Kesselsonde.

Abmessungen des isolierenden Gehäuses: 110 x 110 mm.

HW 60/125 1” für Durchflussraten bis zu 2 m3/h - Code: HW60/125-04

Anschluss an den Kollektor: 1” männlich, Achsenabstand 125 mm
Anschluss an den Kessel: 1” weiblich, Achsenabstand 250 mm

M2 DN32 | Hydraulischer Separator HW80/570-07 – 7,26 m3/h - 165 kW

Hydraulischer Separator MODVLVS HW80/570-07 isoliert zum Anschluss vor dem Verteiler, um den primären Kreislauf vom sekundären hydraulisch zu trennen, was eine größere volumetrische Zirkulation im Verteiler im Vergleich zu dem, was in den Kessel zirkuliert, ermöglicht. Besonders empfohlen in Kombination mit Brennwertkesseln, da er aufgrund der besseren Regelung des Kesselumlaufers eine niedrige Rücklauftemperatur (immer unter 57°C, der Kondensationstemperatur von Wasserdampf im Erdgasmethan) gewährleistet und die Effizienz der Anlage erhöht. Der Separator muss senkrecht installiert werden und hat seitliche Anschlüsse von 2” M für den Verteiler und den Kessel, einen Anschlusspunkt für den Sensor von ½” F, einen von ½” F zum Abfluss, einen oberen für die Sicherheitsgruppe von 1” ¼ M und ist geeignet für Durchflüsse bis zu 7,25 m3/h.

M2 Energy

Das hydraulische Modul M2 Energy ist ähnlich dem Modell

M2 mit der Hinzufügung der Vorrichtung für

die Installation eines Energiezählers

Qn 2,5 (3/4”) DN20.

Externes Relais 1W6A. Vollständig mit Schutzgehäuse, muss

verwendet werden, wenn der 0-10V-Ausgang der Steuerstation

in ein sauberes Signal (Potentialfrei) umgewandelt werden muss.

• Spulentspannung 9-12 VDC;

• Maximale Schaltspannung: 250 VAC;

• Maximale Schaltstrom: 6A (AC1);

• Isoliergehäuse IP54

M2 MIX33

Hydraulikmodul gemischter 2-Wege mit Mischventilund 3-Wege für Anlagen

zur Heizung und Kühlung, für Umwälzpumpen DN32 1”1/4 (180 mm).

• Isoliergehäuse aus EPP (250x400x170 mm);

• 3-Wege-Mischventil mit integriertem verstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar;

• Achsabstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen von bis zu 76 kW (mit !t 15 K).

Maximaler Durchfluss von 4400 l/h (mit einer Pumpe mit einer Förderhöhe von 8 m).

Kvs-Wert: 16,0.

Anschlüsse: 1”1/4 Weiblich

HW-Serie

THERMISCHER FLYWHEEL FÜR INSTALLATIONEN

WARM-!KALT MIT WÄRMEPUMPE

Thermisches Flflywheel vorbereitet für hydraulische Module

Das thermische Flywheel BRV ModvlvS HW ist für Klimatisierungsinstallationen gedacht.

Bei Installationen mit Wärmepumpe fungiert es als Schnittstelle

für die Hydraulik und erfüllt die Funktion der Speicherung. Es ermöglicht die Begrenzung der Anzahl von

Starts und Stops der Außeneinheit der Wärmepumpe.

Das thermische Flywheel BRV ModvlvS HW ist für die Installation von

zwei BRV ModvlvS Gruppen. Es kann horizontal installiert werden, um eine schnelle

Verbindung des Primärsystems mit der Wärmepumpe und des Sekundärsystems

zum Endverbraucher, wie z.B. Ventilatorkonvektoren oder Paneele

Strahlenwärme, durch hydraulische Module.

Wenn nötig, kann das thermische Flywheel auch vertikal installiert werden,

als häufigste Ausführung. Bei dieser Art der Installation muss auf der Sekundärseite

ein Verteiler montiert werden, wenn Sie zwei oder mehr Zonen

mit hydraulischen Modulen verwalten möchten. Es wird daher notwendig sein,

die zwei nicht verwendeten Anschlüsse zu verschließen.

Die vertikale Installation des thermischen Flywheels ist in Bezug auf

die Rohrleitungen komplexer und erfordert den Einsatz eines Verteilers.

Dies führt somit zu höheren Installationskosten und einer größeren

Anzahl von Anschlüssen im Vergleich zur horizontalen Installation.

Wandbefestigungen für den HW 60 Separator

Ein Paar Halterungen zur Unterstützung des hydraulischen Separators mit isoliertem Gehäuse 110 x 110 mm.

Verfügbare Größen: 100 und 150 mm (Abstand zwischen Wand und Zentrum des Separators).

100 mm : Code: DAOA100
150 mm : Code: DAOA150

BRV Bonetti Rubinetterie Valduggia S.r.l.

Hydraulikseparator der Serie HW 60

Hydraulikseparator HW 60/125

Isolierter Hydraulikseparator zum Anschluss vor dem Verteiler. Dieses Gerät ermöglicht die hydraulische Trennung des Primärkreises vom Sekundärkreis und sorgt für eine höhere Volumenströmung am Verteiler im Vergleich zu dem, was in der Therme zirkuliert. Besonders empfehlenswert in Verbindung mit Brennwertkesseln. Mit einer korrekten Regelung des Umwälzpumpen der Therme garantiert es eine niedrige Rücklauftemperatur (immer unter 57°C, der Kondensationstemperatur des Wasserdampfs im Erdgas) und erhöht die Effizienz der Anlage.
Untere Anschluss 1/2” weiblich für die Therme.

Abmessungen des isolierenden Boxabschnitts: 110 x 110 mm.

HW 60/125 1”1/4 für Durchflussraten bis zu 3 m3/h - Code: HW60/125-05
Anschluss an den Verteiler: 1”1/4 männlich, Abstand 125 mm
Anschluss an die Therme: 1”1/4 weiblich, Abstand 250 mm

HV80 Verteiler

Isolierter Verteilersammler für hydraulische Module:

• EPS-Isolierung;

• Achsenabstand 125 mm.

Bis zu 165 kW (mit !t 20 K). Bis zu 7,25 m3/h - Max. 6 Bar.

Verteiler für Heizungsanlagen aus elektrogeschweißtem und verzinktem Rohr. Die Produktpalette unterteilt sich in drei verschiedene Größen:

• DN20, für Leistungen bis zu 50 kW;
• DN25, für Leistungen bis zu 70 kW;
• DN32, für Leistungen bis zu 165 kW;

DN20: Wärmedämmung in EPP. Hydraulischer Test 12 Bar. Anschlussabstand ModvlvS: 90 mm.

DN25 und DN32: Wärmedämmung in EPS gemäß DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35 mm) und Schutzgehäuse aus verzinktem Stahlblech (DN25: Dicke 0,55 mm; DN32: Dicke 0,8 mm). Hydraulischer Test 12 Bar.
Anschlussabstand ModvlvS: 125 mm.

Die Produktpalette der DN20 Verteiler sieht die Nutzung der Gruppen ModvlvS DN20 3/4“ vor.
Die Produktpalette der DN25 erfordert die Kombination mit den Gruppen ModvlvS von 1“, während die DN32-Reihe für Module von 1"1/4 gedacht ist. Mit speziellen Adaptern ist es zudem möglich, Gruppen von 1" an DN32 Verteiler und umgekehrt zu installieren, wenn es notwendig ist, mögliche Anforderungen an die Anlageneffizienz zu erfüllen.

HV80 Verteiler

Isolierter Verteilers für hydraulische Module:

• EPS-Isolierung;

• Abstand 125 mm.

Bis zu 165 kW (bei !t 20 K). Bis zu 7,25 m3/h - Max. 6 bar.

Verteiler für Heizungsanlagen aus elektroschweißtem und verzinktem Rohr. Die Artikelreihe ist in drei verschiedene Größen unterteilt:

• DN20, für Leistungen bis 50 kW;
• DN25, für Leistungen bis 70 kW;
• DN32, für Leistungen bis 165 kW;

DN20: Wärmedämmung aus EPP. Hydraulische Prüfung 12 bar. Verbindungsabstand ModvlvS: 90 mm.

DN25 und DN32: Wärmedämmung aus EPS gemäß DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35mm) und Schutzkasten aus verzinktem Blech (DN25: Dicke 0,55 mm; DN32: Dicke 0,8 mm). Hydraulische Prüfung 12 bar.
Verbindungsabstand ModvlvS: 125 mm.

Die DN20 Verteiler-Serie sieht die Verwendung der Gruppen ModvlvS DN20 von 3/4”.
Die DN25 Verteiler-Serie sieht die Kombination mit Gruppen ModvlvS von 1” vor, während die DN32-Serie für Module von 1“1/4 gedacht ist. Über spezielle Adapter ist es auch möglich, Gruppen von 1“ auf DN32-Verteiler und umgekehrt zu installieren, falls dies notwendig ist, um bestimmte Anforderungen an die Betriebsoptimierung zu erfüllen.

STANDARD UNIVERSALFÜHLER MM.400

HV80 Verteiler

Isolierter Verteilersammler für hydraulische Module:

• Isolierung aus EPS;

• Achsmaß 125 mm.

Bis zu 165 kW (bei t 20 K). Bis zu 7,25 m3/h - Max. 6 bar.

Verteiler für Heizungsanlagen aus elektroschweißbarem und verzinktem Rohr. Das Sortiment ist in drei verschiedene Größen unterteilt:

• DN20, für Leistungen bis zu 50 kW;
• DN25, für Leistungen bis zu 70 kW;
• DN32, für Leistungen bis zu 165 kW;

Wärmedämmung aus EPP. Druckprüfung 12 bar. Anschlussachse ModvlvS: 90 mm.

DN25 und DN32: Wärmedämmung aus EPS gemäß DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35mm) und Schutzbox aus verzinktem Blech (DN25: Dicke von 0,55 mm; DN32: Dicke von 0,8 mm). Druckprüfung 12 bar.
Anschlussachse ModvlvS: 125 mm.

Das Sortiment der DN20 Verteiler sieht die Verwendung der Gruppen ModvlvS DN20 3/4“ vor.
Das Sortiment der DN25 verteiler sieht die Kombination mit Gruppen ModvlvS von 1“ vor, während das DN32 Sortiment für Module von 1"1/4 vorgesehen ist. Über spezielle Adapter ist es auch möglich, Gruppen von 1" auf DN32 Verteiler zu installieren und umgekehrt, sofern die Erfüllung bestimmter anlagentechnischer Optimierungsbedürfnisse erforderlich ist.
