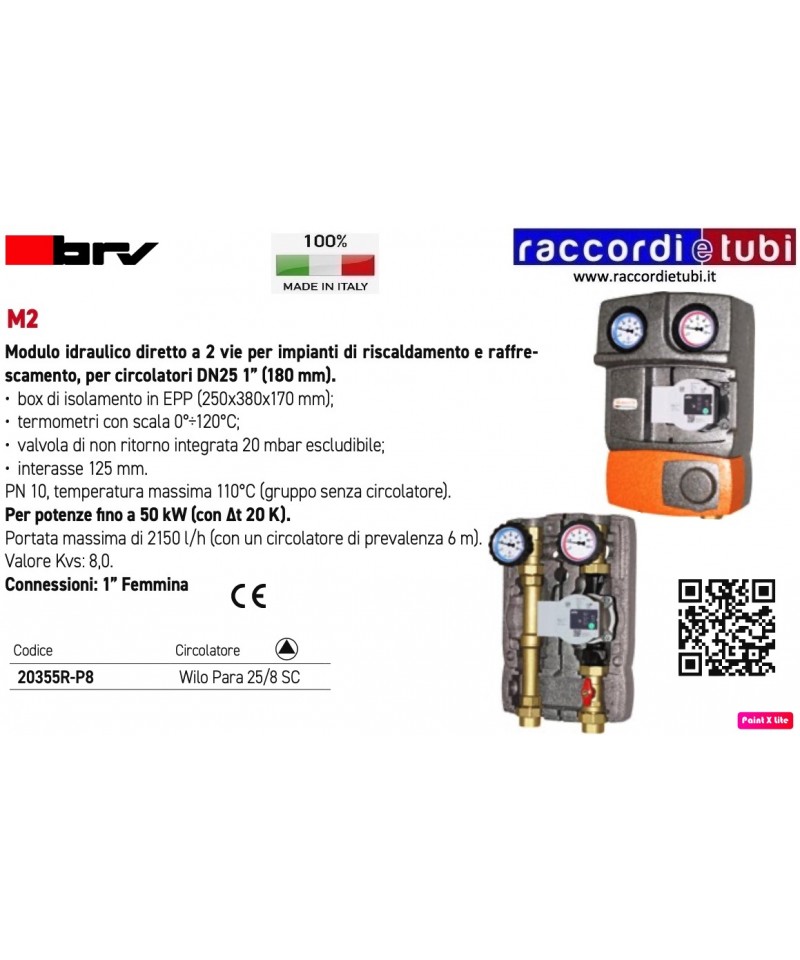

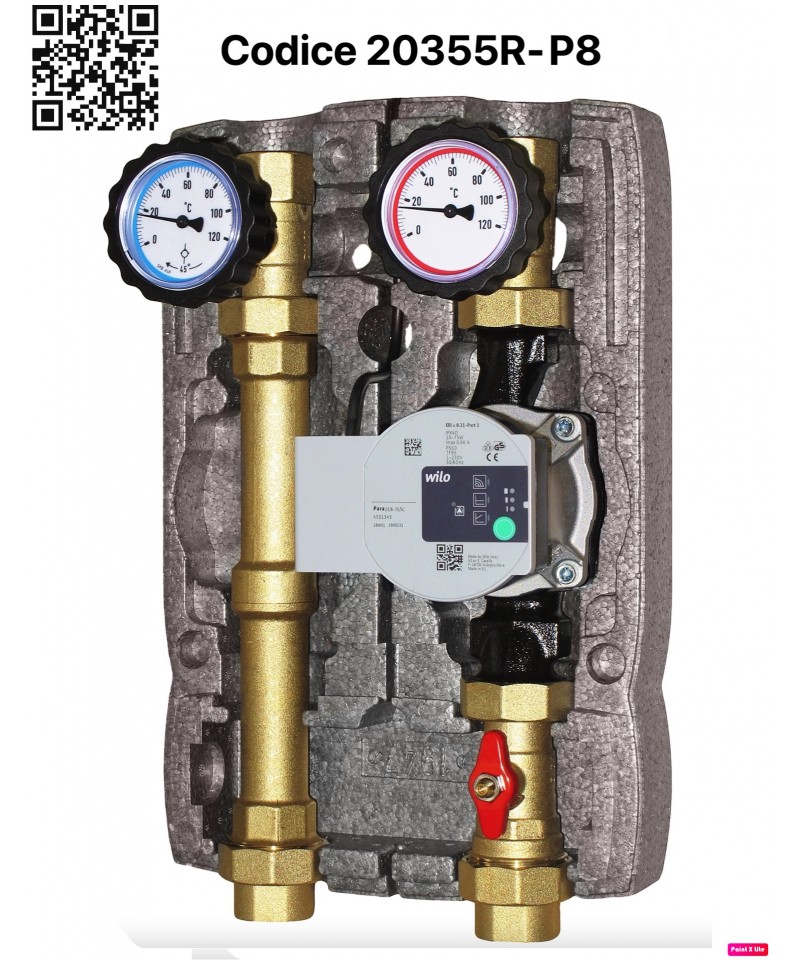

HYDRAULISCHES MODUL BRV DN25 20355R-P8 UMPERPUMPE WILO PARA 25/8 SC

Hydraulischer Separator HW 80/125

Isolierter hydraulischer Separator für Leistungen bis zu 165 kW, der vor dem Verteilersammelbehälter HV 80 angeschlossen werden muss. Dieses Gerät ermöglicht die hydraulische Trennung des Primärkreises vom Sekundärkreis und ermöglicht eine größere Volumenzirkulation im Sammelbehälter im Vergleich zu dem, was in den Kessel zirkuliert. Besonders empfohlen in Kombination mit Kondensationskesseln. Tatsächlich gewährleistet eine korrekte Einstellung des Kesselumwälzers eine niedrige Rücklauftemperatur (immer unter 57 °C, der Kondensationstemperatur des Wasserdampfs im Erdgas) und erhöht die Effizienz der Anlage.

Maximaler Durchfluss bis zu 7,25 m3/h - Max 6 bar.
Isolierbox-Abmessungen: 152x152 mm.

Oberer Anschluss 1”1/4 männlich für Sicherheitsgruppe.
Anschlüsse 1/2” weiblich für Ablauf (unten) und Temperatursensor (seitlich).

Automatisches ON-OFF Elektromagnetisches Ventil mit direkter Betätigung für normalerweise geschlossenen Gasbetrieb der Klasse A mit Gewindeanschlüssen. Schnelle Öffnung und Schließung. Maximaler Druck 0,5 bar

Schnelle Öffnung und Schließung mit Durchflussregelung. Gehäuse aus Aluminium. Spule mit IP65 Stecker (1/2"-3/4"-1"). Spule mit elektrischer Box IP54 (1 1/4"- 1 1/2"-2"). Geeignet für technische Gase, Erdgas, Flüssiggas (GPL), für nicht aggressive Gase und Luft. Betriebstemperatur: -20÷60°C.

Konformitätserklärung siehe angehängte PDF

Hydraulikseparator der Serie HW 60

Hydraulikseparator HW 60/125

Isolierter Hydraulikseparator zum Anschluss vor dem Verteiler. Dieses Gerät ermöglicht die hydraulische Trennung des Primärkreises vom Sekundärkreis und sorgt für eine höhere Volumenströmung am Verteiler im Vergleich zu dem, was in der Therme zirkuliert. Besonders empfehlenswert in Verbindung mit Brennwertkesseln. Mit einer korrekten Regelung des Umwälzpumpen der Therme garantiert es eine niedrige Rücklauftemperatur (immer unter 57°C, der Kondensationstemperatur des Wasserdampfs im Erdgas) und erhöht die Effizienz der Anlage.
Untere Anschluss 1/2” weiblich für die Therme.

Abmessungen des isolierenden Boxabschnitts: 110 x 110 mm.

HW 60/125 1”1/4 für Durchflussraten bis zu 3 m3/h - Code: HW60/125-05
Anschluss an den Verteiler: 1”1/4 männlich, Abstand 125 mm
Anschluss an die Therme: 1”1/4 weiblich, Abstand 250 mm

HW-Serie

THERMISCHE FLYWHEEL FÜR INSTALLATIONEN

WARM-!KALT MIT WÄRMEPUMPE

Thermisches Flywheel für hydraulische Module

Das thermische Flywheel BRV ModvlvS HW ist für Klimatisierungsinstallationen konzipiert.

In Installationen mit Wärmepumpe dient es als Schnittstelle

hydraulisch und erfüllt die Funktion der Speicherung. Es ermöglicht, die Anzahl der

Starts und Stopps der Außeneinheit der Wärmepumpe zu begrenzen.

Das thermische Flywheel BRV ModvlvS HW ist für die Installation von

zwei BRV ModvlvS-Einheiten vorgesehen. Es kann horizontal installiert werden, um eine schnelle

Verbindung der Primärseite zur Wärmepumpe und der Sekundärseite

zum Endverbraucher, zum Beispiel Ventil-Konvektoren oder Paneelen

Strahlung, durch hydraulische Module.

Wenn nötig, kann das thermische Flywheel auch vertikal installiert werden,

als häufigste Ausführung. Bei dieser Art der Installation ist es erforderlich, auf der Sekundärseite einen Kollektor zu montieren, falls zwei oder mehr Zonen über hydraulische Module gesteuert werden sollen. Daher muss es notwendig sein, die beiden nicht verwendeten Anschlüsse abzudichten.

Die vertikale Installation des thermischen Flywheels ist komplexer in Bezug auf die Rohre und erfordert den Einsatz eines Kollektors.

Dies führt zu höheren Installationskosten und einer größeren Anzahl

von Verbindungen im Vergleich zur horizontalen Installation.

Hydraulikseparator der Serie HW 60

Hydraulikseparator HW 60/125

Isolierter Hydraulikseparator, der vor dem Kollektor zu verbinden ist. Dieses Gerät ermöglicht es, den Primärkreislauf vom Sekundärkreis hydraulisch zu trennen und erlaubt einen größeren Volumenfluss am Kollektor im Vergleich zum was in der Heizung zirkuliert. Besonders empfohlen in Verbindung mit Kesselheizungen. Tatsächlich garantiert es bei einer korrekten Regelung des Heizkreiselpumpen eine niedrige Rücklauftemperatur (immer unter 57 °C, Kondensationstemperatur von Wasserdampf im Erdgas), wodurch die Effizienz der Anlage erhöht wird.
Unterer Anschluss 1/2” weiblich für Kesselsonde.

Abmessungen des isolierenden Gehäuses: 110 x 110 mm.

HW 60/125 1” für Durchflussraten bis zu 2 m3/h - Code: HW60/125-04

Anschluss an den Kollektor: 1” männlich, Achsenabstand 125 mm
Anschluss an den Kessel: 1” weiblich, Achsenabstand 250 mm

M2 FIX3

Hydraulikmodul, gemischte 2-Wege mit fest eingestelltem Mischventil

für Heizungsanlagen, für Umwälzpumpen DN25 1” (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis 14 kW (mit !t 8 K).

Maximale Fördermenge von 1500 l/h (mit einer Pumpe mit einem Druck von 8 m).

Kvs-Wert: 3,3.

Anschlüsse: 1” weiblich

STANDARD UNIVERSALTEIL MM.600

M2

Direktes 2-Wege-Hydraulikmodul für Heiz- und Kühlsysteme,

für Zirkulationspumpen DN32 1”1/4 (180 mm).

• EPP-Isolierbox (250x400x170 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulationspumpe).

Für Leistungen bis zu 111 kW (mit !t 20 K).

Maximaler Durchfluss von 4800 l/h (mit einer Pumpe mit einem Druck von 8 m).

Kvs-Wert: 21,0.

Anschlüsse: 1”1/4 Weiblich

M2 MIX33 Energie

Das hydraulische Modul M2 MIX33 Energie ist

analog zum Modell M2 MIX33 mit der Ergänzung

der Vorrichtung zum Einbau eines

Energiezählers Qn 2,5 (3/4") DN20

Kombinierbarer Kollektor HV 60/90W

Isolierter Verteilkollektor mit integriertem hydraulischen Separator:

• Isolation in PPE;

• seitlicher Anschluß 1/2” Weiblich für Zubehör;

• unterer Anschluß 1/2” Weiblich für Temperatursensor;

• Verbindung 1” Männlich mit flacher Dichtung für Sicherheitsgruppe;

• Modulabstand: 90 mm;

• Abstand zur Verbindung zum Primärkreis: 380 mm.

Bis zu 50 kW (mit !t 20 K). Bis zu 2 m3/h - Max. 6 bar.

Messingkörper PVC-Griff Graphitdichtung M/F ANSCHLÜSSE PN16 Max. Temperatur 80 °C Entspricht INAIL-Vorschriften

Ordentliches gelbes Sicherheitsventil für Heizungs- und Sanitäranlagen.

• Einstellungsdruck: 3 - 6 - 7 bar

• Eingangsdurchmesser: 1/2” weiblich

• Ausgangsdurchmesser: 1/2” weiblich

• Höchsttemperatur: 115°C

Konform zur Richtlinie 2014/68/EU “Druckgeräte”

Kategorie IV und zum D.Lgs.15.02.2016 Nr.26

Externes Relais 1W6A. Vollständig mit Schutzgehäuse, muss

verwendet werden, wenn der 0-10V-Ausgang der Steuerstation

in ein sauberes Signal (Potentialfrei) umgewandelt werden muss.

• Spulentspannung 9-12 VDC;

• Maximale Schaltspannung: 250 VAC;

• Maximale Schaltstrom: 6A (AC1);

• Isoliergehäuse IP54

HV80 Sammler

Isolierter Verteilungssammler für hydraulische Module:

• Isolierung aus EPS;

• Abstand 125 mm.

Bis zu 165 kW (mit !t 20 K). Bis zu 7,25 m3/h - Max. 6 bar.

Verteilungssammler für Heizungsanlagen aus elektrisch geschweißtem und verzinktem Rohr. Die Produktlinie ist in drei verschiedene Größen unterteilt:

• DN20, für Leistungen bis zu 50 kW;
• DN25, für Leistungen bis zu 70 kW;
• DN32, für Leistungen bis zu 165 kW;

DN20: Wärmedämmung aus EPP. Druckprüfung 12 bar. Abstand für den Anschluss ModvlvS: 90 mm.

DN25 und DN32: Wärmedämmung aus EPS nach DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35 mm) und Schutzgehäuse aus verzinktem Blech (DN25: Dicke 0,55 mm; DN32: Dicke 0,8 mm). Druckprüfung 12 bar.
Anschlussabstand ModvlvS: 125 mm.

Die Produktlinie für DN20 sieht den Einsatz von ModvlvS DN20 von 3/4” vor.Die Produktlinie für DN25 sieht die Kombination mit ModvlvS von 1” vor, während die DN32-Serie für Module von 1"1/4 vorgesehen ist. Über spezielle Adapter können auch Gruppen von 1" auf DN32-Sammler und umgekehrt installiert werden, falls erforderlich, um die Anforderungen der Anlageneffizienz zu erfüllen.
