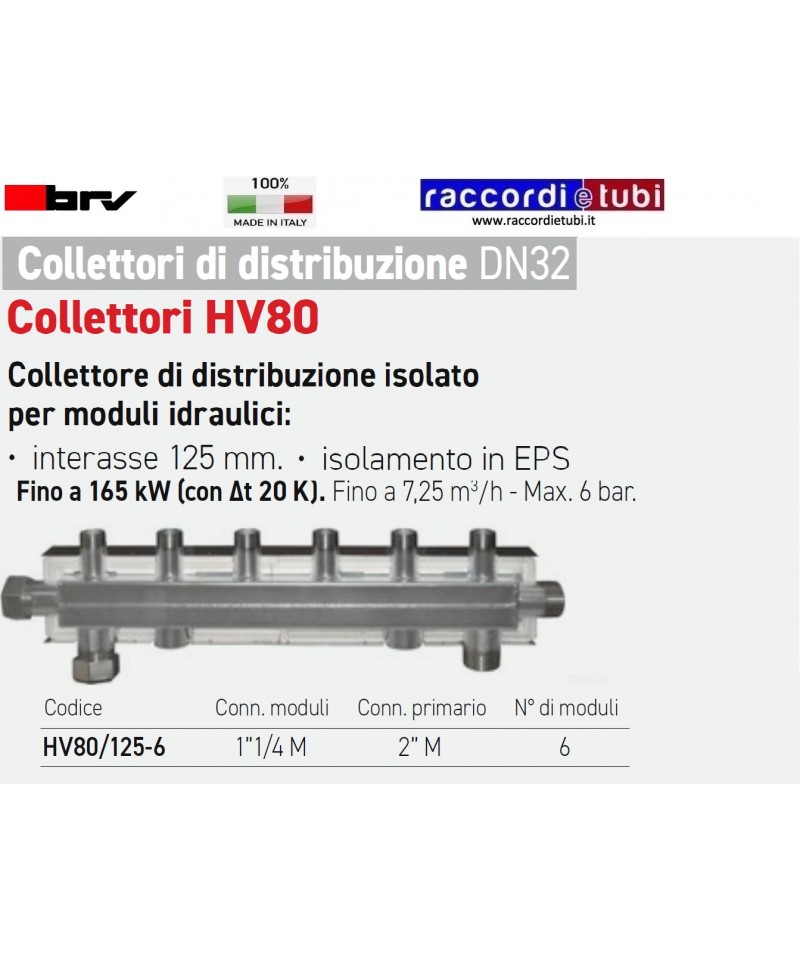

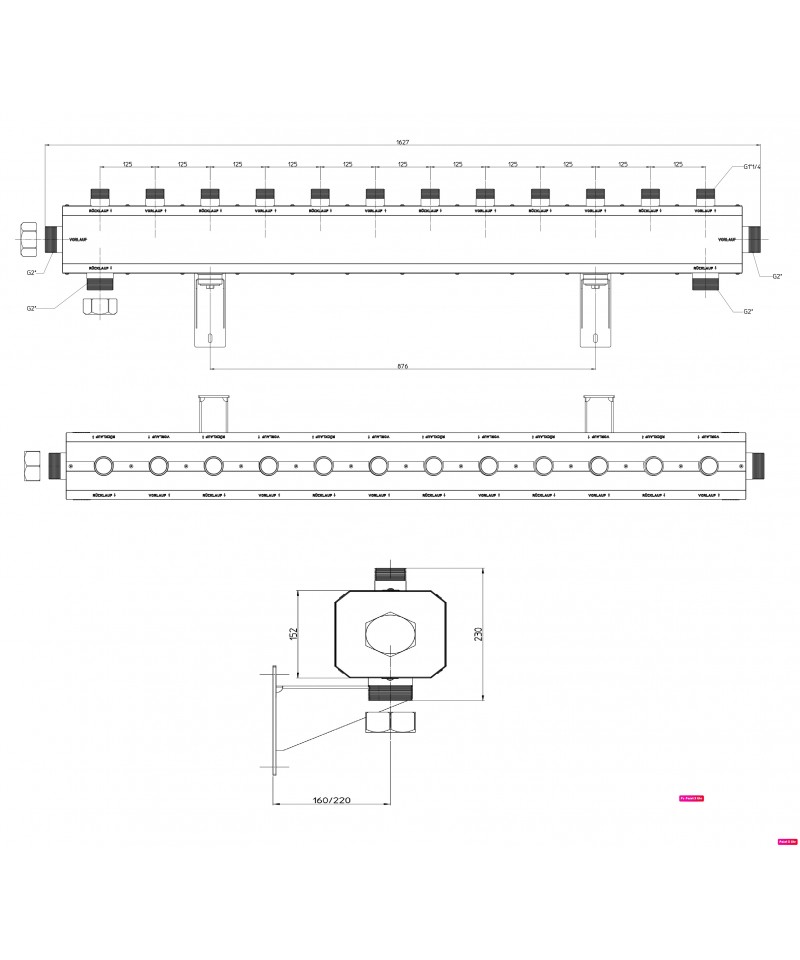

VERTEILER BRV DN32 FÜR 6 MODULEN HV80/125-6

DREHSTÜCK AUS MESSING 3/4X1/2 WEIBLICH MÄNNLICH MIT EINGEBAUTEM RÜCKSCHLAGVENTIL

Automatisches ON-OFF-Elektroventil mit direkter Betätigung für normalerweise geschlossenen Gasbetrieb der Klasse A mit Gewindeanschlüssen. Schnelles Öffnen und Schließen. Maximaler Druck 0,5 bar

Schnelles Öffnen und Schließen mit Durchflussregelung. Gehäuse aus Aluminium. Spule mit IP65-Stecker (1/2"-3/4"-1"). Spule mit IP54-Elektrokasten (1 1/4"- 1 1/2"-2"). Geeignet für technische Gase, Erdgase, Flüssiggas (LPG), für nicht aggressive Gase und Luft. Betriebstemperatur: -20÷60°C.

Konformitätserklärung siehe angehängte PDF

M2 FIX3

Hydraulikmodul mit 2-Wege-Mischventil mit festem Mischpunkt

für Heizungsanlagen, für Zirkulatoren DN25 1” (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• einstellbares thermostatisches Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar, abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 14 kW (mit !t 8 K).

Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 8 m Förderhöhe).

Kvs-Wert: 3,3.

Anschlüsse: 1” Weiblich

M2 Energy

Das hydraulische Modul M2 Energy ist ähnlich wie das

Modell M2 mit der Ergänzung der Vorrichtung

für die Einfügung eines Energie

zähler Qn 2,5 (3/4”) DN20

HW-Serie

THERMISCHER FLYWHEEL FÜR INSTALLATIONEN

WARM-!KALT MIT WÄRMEPUMPE

Thermisches Flflywheel vorbereitet für hydraulische Module

Das thermische Flywheel BRV ModvlvS HW ist für Klimatisierungsinstallationen gedacht.

Bei Installationen mit Wärmepumpe fungiert es als Schnittstelle

für die Hydraulik und erfüllt die Funktion der Speicherung. Es ermöglicht die Begrenzung der Anzahl von

Starts und Stops der Außeneinheit der Wärmepumpe.

Das thermische Flywheel BRV ModvlvS HW ist für die Installation von

zwei BRV ModvlvS Gruppen. Es kann horizontal installiert werden, um eine schnelle

Verbindung des Primärsystems mit der Wärmepumpe und des Sekundärsystems

zum Endverbraucher, wie z.B. Ventilatorkonvektoren oder Paneele

Strahlenwärme, durch hydraulische Module.

Wenn nötig, kann das thermische Flywheel auch vertikal installiert werden,

als häufigste Ausführung. Bei dieser Art der Installation muss auf der Sekundärseite

ein Verteiler montiert werden, wenn Sie zwei oder mehr Zonen

mit hydraulischen Modulen verwalten möchten. Es wird daher notwendig sein,

die zwei nicht verwendeten Anschlüsse zu verschließen.

Die vertikale Installation des thermischen Flywheels ist in Bezug auf

die Rohrleitungen komplexer und erfordert den Einsatz eines Verteilers.

Dies führt somit zu höheren Installationskosten und einer größeren

Anzahl von Anschlüssen im Vergleich zur horizontalen Installation.

M2 FIX3

Hydraulisches Modul mit 2-Wege-Mischventil und fest eingestelltem Mischpunkt

für Heizungsanlagen, für Umwälzpumpen DN20 3/4” (130 mm).

• Isoliergehäuse aus EPP (180x302x142 mm);

• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar, ausschaltbar;

• Abstand 90 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Pumpe).

Für Leistungen bis zu 9 kW (mit !t 8 K).

Maximaler Durchfluss von 1000 l/h (mit einer Pumpe mit 8 m Förderhöhe).

Kvs-Wert: 1,9.

Anschluss an den Verteiler: drehbarer Anschluss 3/4” männlich.

Anschluss zur Nutzung: 3/4” weiblich.

Wandbefestigungen für den HW 60 Separator

Ein Paar Halterungen zur Unterstützung des hydraulischen Separators mit isoliertem Gehäuse 110 x 110 mm.

Verfügbare Größen: 100 und 150 mm (Abstand zwischen Wand und Zentrum des Separators).

100 mm : Code: DAOA100
150 mm : Code: DAOA150

BRV Bonetti Rubinetterie Valduggia S.r.l.

M2 DN32 | Hydraulischer Separator HW80/570-07 – 7,26 m3/h - 165 kW

Hydraulischer Separator MODVLVS HW80/570-07 isoliert zum Anschluss vor dem Verteiler, um den primären Kreislauf vom sekundären hydraulisch zu trennen, was eine größere volumetrische Zirkulation im Verteiler im Vergleich zu dem, was in den Kessel zirkuliert, ermöglicht. Besonders empfohlen in Kombination mit Brennwertkesseln, da er aufgrund der besseren Regelung des Kesselumlaufers eine niedrige Rücklauftemperatur (immer unter 57°C, der Kondensationstemperatur von Wasserdampf im Erdgasmethan) gewährleistet und die Effizienz der Anlage erhöht. Der Separator muss senkrecht installiert werden und hat seitliche Anschlüsse von 2” M für den Verteiler und den Kessel, einen Anschlusspunkt für den Sensor von ½” F, einen von ½” F zum Abfluss, einen oberen für die Sicherheitsgruppe von 1” ¼ M und ist geeignet für Durchflüsse bis zu 7,25 m3/h.

HW-Serie

THERMISCHE FLYWHEEL FÜR INSTALLATIONEN

WARM-!KALT MIT WÄRMEPUMPE

Thermisches Flywheel für hydraulische Module

Das thermische Flywheel BRV ModvlvS HW ist für Klimatisierungsinstallationen konzipiert.

In Installationen mit Wärmepumpe dient es als Schnittstelle

hydraulisch und erfüllt die Funktion der Speicherung. Es ermöglicht, die Anzahl der

Starts und Stopps der Außeneinheit der Wärmepumpe zu begrenzen.

Das thermische Flywheel BRV ModvlvS HW ist für die Installation von

zwei BRV ModvlvS-Einheiten vorgesehen. Es kann horizontal installiert werden, um eine schnelle

Verbindung der Primärseite zur Wärmepumpe und der Sekundärseite

zum Endverbraucher, zum Beispiel Ventil-Konvektoren oder Paneelen

Strahlung, durch hydraulische Module.

Wenn nötig, kann das thermische Flywheel auch vertikal installiert werden,

als häufigste Ausführung. Bei dieser Art der Installation ist es erforderlich, auf der Sekundärseite einen Kollektor zu montieren, falls zwei oder mehr Zonen über hydraulische Module gesteuert werden sollen. Daher muss es notwendig sein, die beiden nicht verwendeten Anschlüsse abzudichten.

Die vertikale Installation des thermischen Flywheels ist komplexer in Bezug auf die Rohre und erfordert den Einsatz eines Kollektors.

Dies führt zu höheren Installationskosten und einer größeren Anzahl

von Verbindungen im Vergleich zur horizontalen Installation.

Hydraulikmodul oder Hebegruppe BRV Bis zu 50 kW ohne Pumpe 20355R ohne Bypass

Die Serie MovlvS DN25 ist eine komplette Produktreihe, die mit spezifischen Modellen alle Anforderungen von Anlagen abdeckt: von Heizkreisen mit mittlerer und niedriger Temperatur, über die Notwendigkeiten der Energieabrechnung, bis zu Kühlsystemen; alles mit der Möglichkeit einer Betriebssteuerung durch Klimasteuerungen, die auch im Pumpengruppe integriert sein können.
Sie können an Heizkreise mit Leistungen von bis zu 50 kW angeschlossen werden, bei einem deutlich reduzierten Energieverbrauch, garantiert durch hocheffiziente Synchronpumpen.
Die Anschlüsse an den Kreislauf oder den Verteiler werden mit einem Innengewinde von 1“ oder 1“1/4 realisiert. Die Module der Variante M3 sind zudem mit einem Bypass-Balanceventil ausgestattet, das eine präzise Regelung des Differenzdrucks im Kreislauf ermöglicht. Es gibt eine große Auswahl an Zubehör und Komponenten, die die Produktreihe ergänzen: Verteiler, Fittings, Sicherheitsgruppen, Mischer und Servomotoren.

Clima M

Hydraulisches Modul mit 2-Wege-Mischventil und 3-Wege-Mischventil für

Heizungssysteme, mit hocheffizienter Umwälzpumpe. Steuerung

24 VDC integriertes Klimasteuergerät mit Boiler-Kontaktsteuerung für einen

integrierten Heizkreis.

• Isolierbox aus EPP (250x466x215 mm);

• 3-Wege-Mischventil mit integriertem Bypass;

• Servomotor M21;

• 2 Sonden;

• Thermometer mit Skala 0°÷120°C;

• Integriertes Rückschlagventil 20 mbar, deaktivierbar;

• Umwälzpumpe Wilo Para 25/8 SC;

• Abstand 125 mm.

PN 6. Maximaltemperatur 110°C.

Für Leistungen bis zu 38 kW (bei !t 15 K).

Maximale Durchflussrate von 2200 l/h.

Kvs-Wert: 7,0.

Anschlüsse: 1” Weiblich

M2 MIX33

Hydraulikmodul gemischter 2-Wege mit Mischventilund 3-Wege für Anlagen

zur Heizung und Kühlung, für Umwälzpumpen DN32 1”1/4 (180 mm).

• Isoliergehäuse aus EPP (250x400x170 mm);

• 3-Wege-Mischventil mit integriertem verstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar;

• Achsabstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen von bis zu 76 kW (mit !t 15 K).

Maximaler Durchfluss von 4400 l/h (mit einer Pumpe mit einer Förderhöhe von 8 m).

Kvs-Wert: 16,0.

Anschlüsse: 1”1/4 Weiblich

M2

Hydraulisches Modul mit 2-Wege-Aussparung für Heiz- und Kühlsysteme,

für Umwälzpumpen DN25 1" (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar ausschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 50 kW (mit !t 20 K).

Maximaler Durchfluss von 2150 l/h (mit einer Pumpe mit 6 m Förderhöhe).

Kvs-Wert: 8,0.

Anschlüsse: 1" Weiblich

Kollektor HV 60/90

Isolierter Verteilkollektor für hydraulische Module:

• Isolation in PPE;

• seitlicher Anschluss 1/2" weiblich für Zubehör;

• Modulabstand: 90 mm;

• Anschlussabstand zum Primärkreis: 125 mm.

Bis zu 50 kW (bei t 20 K). Bis zu 2 m3/h - Max. 6 bar.
