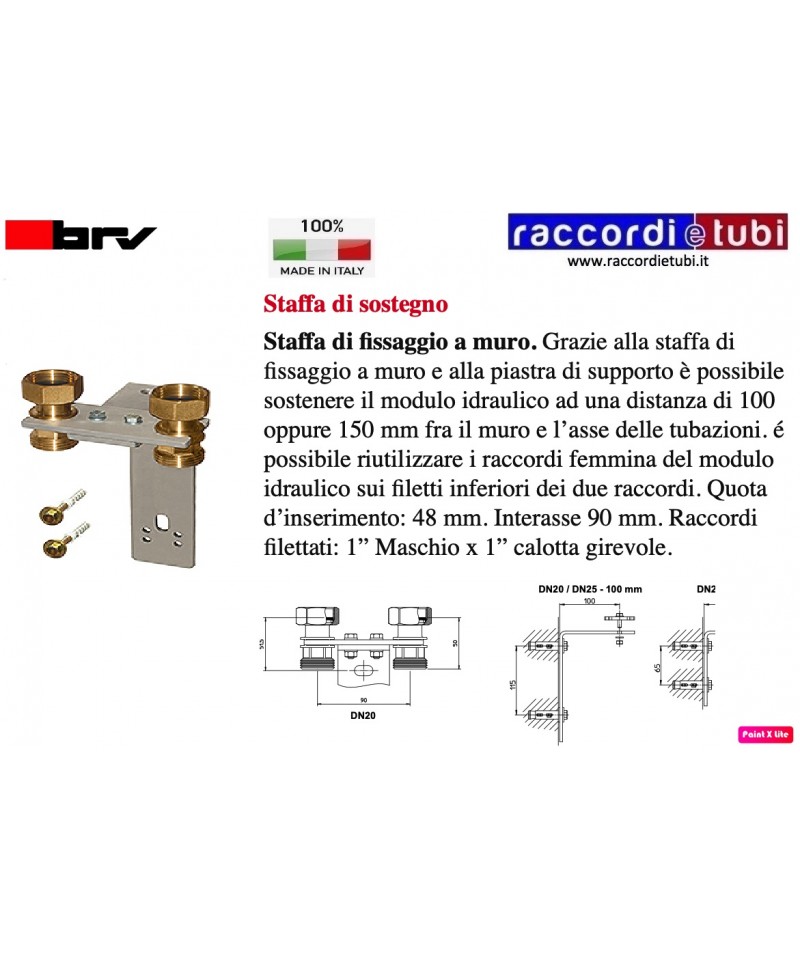

STAFFA DI SOSTEGNO A MURO BRV DAOA20SET

M2 Energy

lL modulo idraulico M2 Energy è analogo al modello

M2 con l’aggiunta della predisposizione per

l’inserimento di un contabilizzatore di energia

Qn 2,5 (3/4”) DN20.

Separatore idraulico HW 80/125

Separatore idraulico isolato per potenze fino a 165 kW, da collegare prima del collettore di distribuzione HV 80. Questo dispositivo consente di separare idraulicamente il circuito primario dal secondario e permette una maggiore circolazione volumetrica sul collettore rispetto a quanto circola in caldaia. Particolarmente consigliato in abbinamento con caldaie a condensazione. Infatti con una corretta regolazione del circolatore caldaia garantisce una temperatura di ritorno bassa (sempre inferiore a 57°C, temperatura di condensazione del vapore acqueo nel gas metano) aumentando il rendimento dell’impianto.

Portata massima fino a 7,25 m3/h - Max 6 bar.
Sezione box isolante: 152x152 mm.

Attacco superiore 1”1/4 maschio per gruppo di sicurezza.
Attacchi 1/2” femmina per scarico (inferiore) e sonda di temperatura (laterale).

Valvola di sicurezza ordinaria gialla per impianti termici e sanitari.

• Pressione di taratura: 3 - 6 - 7 bar

• Misura entrata: 1/2” femmina

• Misura uscita: 1/2” femmina

• Temperatura massima: 115°C

Conforme alla direttiva 2014/68/UE “PED”

categoria IV e al D.Lgs.15.02.2016 n.26

M2 FIX3

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a punto fisso

per impianti di riscaldamento, per circolatori DN25 1” (180 mm).

• box di isolamento in EPP (250x380x170 mm);

• valvola miscelatrice termostatica regolabile, 20-45°C o 45-70°C;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 14 kW (con !t 8 K).

Portata massima di 1500 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 3,3.

Connessioni: 1” Femmina

Collettore HV 60/90

Collettore di distribuzione isolato per moduli idraulici:

• isolamento in PPE;

• attacco laterale 1/2” femmina per accessori;

• interasse moduli: 90 mm;

• interasse connessione al primario: 125 mm.

Fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.

Elettrovalvola automatica ON-OFF AD AZIONE DIRETTA  per gas normalmente chiusa in classe A con attacchi filettati. Apertura e chiusura rapida.Pressione Max 0,5 bar

Apertura e chiusura rapida con regolazione di portata. Corpo in alluminio. Bobina con connettore IP65 (1/2"-3/4"-1"). Bobina con scatola elettrica IP54 (1 1/4"- 1 1/2"-2"). Idonea per gas manifatturati, gas naturali, gas di petrolio liquefatto (gpl), per gas non aggressivi e aria. Temperatura di esercizio: -20÷60°C.

Dichiarazione di conformita' vedi PDF allegato

Cavo di connessione CAN2-9 m Bus per collegare

più centraline climatiche.

Lunghezza di 1 metro, compresi 2 resistori terminali di

chiusura circuito.

M3 FIX3

Il modulo idraulico M3 FIX3 è analogo al modello M2 FIX3 con in aggiunta

una valvola by-pass di bilanciamento della sovrapressione (0-0,5 bar).

Separatore idraulico serie HW 60

Separatore idraulico HW 60/125

Separatore idraulico isolato da collegare prima del collettore. Questo dispositivo consente di separare idraulicamente il circuito primario dal secondario e permette una maggiore circolazione volumetrica sul collettore rispetto a quanto circola in caldaia. Particolarmente consigliato in abbinamento con caldaie a condensazione. Infatti con una corretta regolazione del circolatore caldaia garantisce una temperatura di ritorno bassa (sempre inferiore a 57°C, temperatura di condensazione del vapore acqueo nel gas metano) aumentando il rendimento dell’impianto.
Attacco inferiore 1/2” femmina per sonda caldaia.

Dimensioni della sezione del box isolante: 110 x 110 mm.

HW 60/125 1” per portate fino a 2 m3/h - Codice: HW60/125-04

Connessione al collettore: 1” maschio, interasse 125 mm
Connessione alla caldaia: 1” femmina, interasse 250 mm

Collettore HV 60/90

Collettore di distribuzione isolato per moduli idraulici:

• isolamento in PPE;

• attacco laterale 1/2” femmina per accessori;

• interasse moduli: 90 mm;

• interasse connessione al primario: 125 mm.

Fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.

M2 FIX3

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a punto fisso

per impianti di riscaldamento, per circolatori DN25 1” (180 mm).

• box di isolamento in EPP (250x380x170 mm);

• valvola miscelatrice termostatica regolabile, 20-45°C o 45-70°C;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 14 kW (con !t 8 K).

Portata massima di 1500 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 3,3.

Connessioni: 1” Femmina

M2 FIX3

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a punto fisso

per impianti di riscaldamento, per circolatori DN25 1” (180 mm).

• box di isolamento in EPP (250x380x170 mm);

• valvola miscelatrice termostatica regolabile, 20-45°C o 45-70°C;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 14 kW (con !t 8 K).

Portata massima di 1500 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 3,3.

Connessioni: 1” Femmina

Art. 652

Funzione

Il defangatore è un dispositivo che consente di raccogliere morchie

e particelle ferrose nei circuiti idraulici, residui che possono

compromettere il funzionamento di molti componenti quali caldaie,

circolatori sincroni, contatori e contabilizzatori magnetici ecc.

La sua particolare conformazione interna, sviluppata da BRV nei suoi laboratori,

sfrutta alcuni semplici principi della fisica che consentono di creare,

per differenza di pressione, una zona di calma della vena fluida dove

si depositano morchie e particelle ferrose poiché attratte da un potente

magnete al neodimio. Queste poi possono essere rimosse semplicemente

dall’impianto agendo sul rubinetto di scarico, operazione che suggeriamo

di ripetere ad ogni avvio impianto soprattutto in quelli datati che sono più

soggetti alla corrosione e quindi dove è più alta la concentrazione di fanghi

e particelle ferrose.

Caratteristiche

• Dimensioni compatte abbinate a bassissime perdite di carico;

• Nessuna operazione di manutenzione o pulizia del dispositivo è richiesta,

se non lo scarico periodico delle morchie raccolte attraverso la valvola

di scarico;

• Magnete al neodimio con forza di attrazione di 4,5 Kg e 13.000 Gauss di

campo magnetico;

• Semplice installazione nei gruppi di rilancio o direttamente in linea nel

circuito (montaggio verticale);

• Ampia gamma disponibile per portate fino a 5.000 l/h;

• Compatibile con fluidi anticongelanti (glicole $ 50%).

PN 10. Temperatura massima 110°C

Connessioni esterne e Kvs disponibili:

DN20: 1” x 130 mm - Kvs 15

DN25: 1”1/2 x 180 mm - Kvs 21

DN32: 2” x 180 mm - Kvs 21

Kit di trasformazione per l’installazione del

defangatore sui moduli diretti. Composto

da defangatore, set calotta e guarnizione,

valvola a sfera. Il kit deve essere installato

sul ramo di ritorno del gruppo diretto, come

visibile nell’immagine.

M2

Modulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,

per circolatori DN32 1”1/4 (180 mm).

• box di isolamento in EPP (250x400x170 mm);

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 111 kW (con !t 20 K).

Portata massima di 4800 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 21,0.

Connessioni: 1”1/4 Femmina

Collettore HV 60/125 (2 m3/h - 50 kW). Per 2 e 3 moduli DN25.

Collettore di distribuzione isolato per potenze fino a 50 kW (con salto termico ΔT = 20 K nel circuito primario).

Portata massima fino a 2 m3/h - Max. 6 bar.
Dimensioni della sezione del box isolante: 110 x 110 mm.

Connessioni ai moduli: 1” maschio, interasse 125 mm (passo 250 mm).

Connessione al separatore idraulico cod. HW60/125-04 con estremità filettata 1” maschio (interasse 125 mm); per il collegamento utilizzare n. 2 set cod. 04629SET (1”).

Collettori HV60 e HV70

Collettore di distribuzione isolato per moduli idraulici:

• isolamento in EPS;

• interasse 125 mm.

Modelli HV 60: fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.

Modelli HV 70: fino a 70 kW (con !t 20 K). Fino a 3 m3/h - Max. 6 bar.
