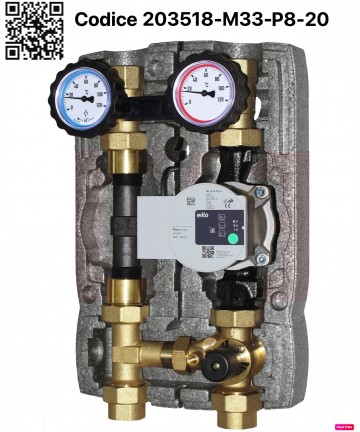

MODULO IDRAULICO BRV DN25 203518-P8-20...
M2 Energy
Il modulo idraulico M2 Energy è analogo al
modello M2 con l’aggiunta della predisposizione
per l’inserimento di un contabilizzatore
di energia Qn 2,5 (3/4”) DN20
info@raccordietubi.it
Riferimento: 022732

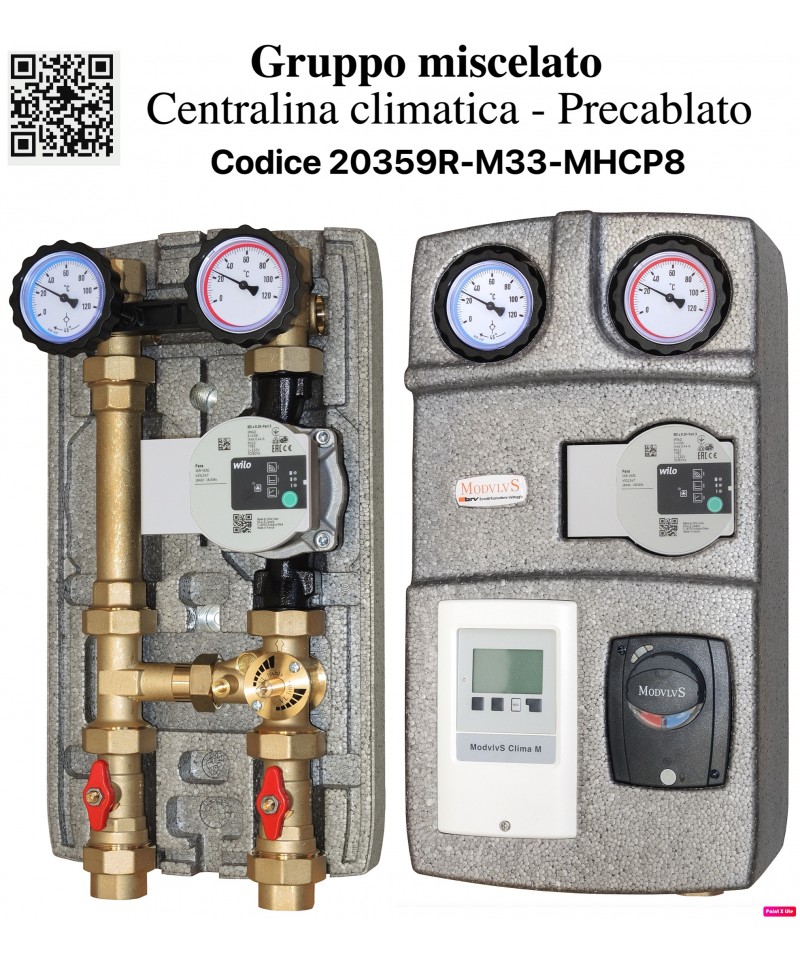

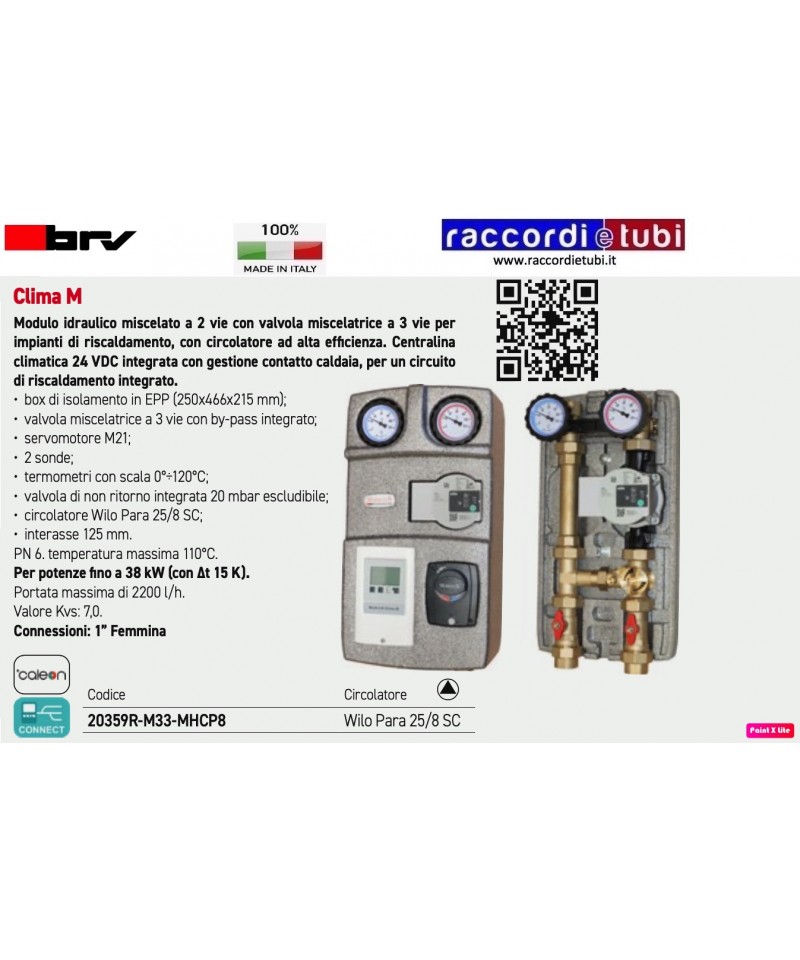

Clima M
Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per
impianti di riscaldamento, con circolatore ad alta efficienza. Centralina
climatica 24 VDC integrata con gestione contatto caldaia, per un circuito
di riscaldamento integrato.
• box di isolamento in EPP (250x466x215 mm);
• valvola miscelatrice a 3 vie con by-pass integrato;
• servomotore M21;
• 2 sonde;
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar escludibile;
• circolatore Wilo Para 25/8 SC;
• interasse 125 mm.
PN 6. temperatura massima 110°C.
Per potenze fino a 38 kW (con !t 15 K).
Portata massima di 2200 l/h.
Valore Kvs: 7,0.
Connessioni: 1” Femmina
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Clima M
Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per
impianti di riscaldamento, con circolatore ad alta efficienza. Centralina
climatica 24 VDC integrata con gestione contatto caldaia, per un circuito
di riscaldamento integrato.
• box di isolamento in EPP (250x466x215 mm);
• valvola miscelatrice a 3 vie con by-pass integrato;
• servomotore M21;
• 2 sonde;
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar escludibile;
• circolatore Wilo Para 25/8 SC;
• interasse 125 mm.
PN 6. temperatura massima 110°C.
Per potenze fino a 38 kW (con !t 15 K).
Portata massima di 2200 l/h.
Valore Kvs: 7,0.
Connessioni: 1” Femmina
M2 Energy
Il modulo idraulico M2 Energy è analogo al
modello M2 con l’aggiunta della predisposizione
per l’inserimento di un contabilizzatore
di energia Qn 2,5 (3/4”) DN20
M2 MIX33
Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per impianti
di riscaldamento e raffrescamento, per circolatori DN25 1” (180 mm).
• box di isolamento in EPP (250x380x170 mm);
• valvola miscelatrice a 3 vie con by-pass regolabile integrato;
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar escludibile;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 38 kW (con !t 15 K).
Portata massima di 2200 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 7,0.
Connessioni: 1” Femmina
SEPARATORE IDRAULICO IN ACCIAIO ZINCATO 2''1/2 x 1''F LARGHEZZA 620 mm
Clima L
Il modulo idraulico CLIMA L è analogo al modello
CLIMA M con in aggiunta la possibilità di gestire anche
un sistema di raffrescamento.
Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per
impianti di riscaldamento, con circolatore ad alta efficienza. Centralina
climatica 24 VDC integrata con gestione contatto caldaia, per un circuito
di riscaldamento integrato.
• box di isolamento in EPP (250x466x215 mm);
• valvola miscelatrice a 3 vie con by-pass integrato;
• servomotore M21;
• 2 sonde;
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar escludibile;
• circolatore Wilo Para 25/8 SC;
• interasse 125 mm.
PN 6. temperatura massima 110°C.
Per potenze fino a 38 kW (con !t 15 K).
Portata massima di 2200 l/h.
Valore Kvs: 7,0.
Connessioni: 1” Femmina
M2 DN32 | Separatore Idraulico HW80/570-07 – 7,26 m3/h - 165 kW
Separatore idraulico MODVLVS HW80/570-07 isolato da collegare prima del collettore per separare idraulicamente il circuito primario dal secondario consentendo una maggiore circolazione volumetrica sul collettore rispetto a quanto circola in caldaia. Particolarmente consigliato in abbinamento con caldaie a condensazione poiché, grazie alla migliore regolazione del circolatore caldaia, garantisce una temperatura di ritorno bassa (sempre inferiore a 57°C, temperatura di condensazione del vapore acqueo nel gas metano) aumentando il rendimento dell’impianto. Il separatore deve essere installato in verticale ed ha connessioni laterali da 2” M per il collettore e per la caldaia, una connessione porta sonda da ½” F, una di scarico da ½” F, una superiore per il gruppo di sicurezza da 1” ¼ M ed è adatto a portate fino a 7,25 m3/h.
3 FUNZIONI IN UN SOLO PRODOTTO
Un unico dispositivo per la sicurezza della tua casa.
- Rileva Monossido di Carbonio (CO)
- Rileva Metano
-Rivela GPL
La funzione del dispositivo si adatta al tipo di gas da
monitorare in base a come viene installato.
Installazione alta + da utilizzare in presenza di Metano
Installazione bassa + da utilizzare in presenza di GPL
Installazione ad altezza uomo + perfetta perco
Todo
TEST
SPECIFICHE TECNICHE
Tensione di alimentazione: 230Vac / 50Hz
Senson.
Semiconduttore (GPL/Metano)
Elettrochimico (CO)
Collegabile a elettrovalvola NA/NC
Durata sensore: max 5 anni
Oltre che ad essere idoneo alla rilevazione di fughe di gas in ambito domestico, è conforme anche alle prescrizioni del
Decreto- Legge n. 191, che prevede l'obbligo, per le unita immobiliari destinate a locazioni brevi o turistiche, di installare
dispositivi di rilevazione di gas e monossido di carbonio
Collettori HV60 e HV70
Collettore di distribuzione isolato per moduli idraulici:
• isolamento in EPS;
• interasse 125 mm.
Modelli HV 60: fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.
Modelli HV 70: fino a 70 kW (con !t 20 K). Fino a 3 m3/h - Max. 6 bar.
Staffe di fissaggio a muro per collettori
HV 80. La distanza fra il muro ed il centro
del collettore è 160 mm.

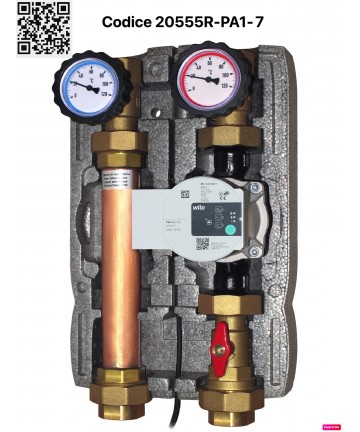

M2
Modulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,
per circolatori DN32 1”1/4 (180 mm).
• box di isolamento in EPP (250x400x170 mm);
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 111 kW (con !t 20 K).
Portata massima di 4800 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 21,0.
Connessioni: 1”1/4 Femmina
Collettori HV60 e HV70
Collettore di distribuzione isolato per moduli idraulici:
• isolamento in EPS;
• interasse 125 mm.
Modelli HV 60: fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.
Modelli HV 70: fino a 70 kW (con !t 20 K). Fino a 3 m3/h - Max. 6 bar.
Art. 652
Funzione
Il defangatore è un dispositivo che consente di raccogliere morchie
e particelle ferrose nei circuiti idraulici, residui che possono
compromettere il funzionamento di molti componenti quali caldaie,
circolatori sincroni, contatori e contabilizzatori magnetici ecc.
La sua particolare conformazione interna, sviluppata da BRV nei suoi laboratori,
sfrutta alcuni semplici principi della fisica che consentono di creare,
per differenza di pressione, una zona di calma della vena fluida dove
si depositano morchie e particelle ferrose poiché attratte da un potente
magnete al neodimio. Queste poi possono essere rimosse semplicemente
dall’impianto agendo sul rubinetto di scarico, operazione che suggeriamo
di ripetere ad ogni avvio impianto soprattutto in quelli datati che sono più
soggetti alla corrosione e quindi dove è più alta la concentrazione di fanghi
e particelle ferrose.
Caratteristiche
• Dimensioni compatte abbinate a bassissime perdite di carico;
• Nessuna operazione di manutenzione o pulizia del dispositivo è richiesta,
se non lo scarico periodico delle morchie raccolte attraverso la valvola
di scarico;
• Magnete al neodimio con forza di attrazione di 4,5 Kg e 13.000 Gauss di
campo magnetico;
• Semplice installazione nei gruppi di rilancio o direttamente in linea nel
circuito (montaggio verticale);
• Ampia gamma disponibile per portate fino a 5.000 l/h;
• Compatibile con fluidi anticongelanti (glicole $ 50%).
PN 10. Temperatura massima 110°C
Connessioni esterne e Kvs disponibili:
DN20: 1” x 130 mm - Kvs 15
DN25: 1”1/2 x 180 mm - Kvs 21
DN32: 2” x 180 mm - Kvs 21
Kit di trasformazione per l’installazione del
defangatore sui moduli diretti. Composto
da defangatore, set calotta e guarnizione,
valvola a sfera. Il kit deve essere installato
sul ramo di ritorno del gruppo diretto, come
visibile nell’immagine.

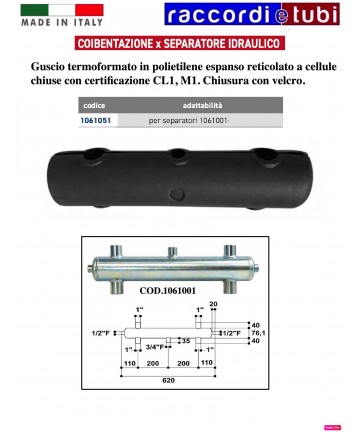

Gusci termoformati in polietilene espanso reticolato a cellule chiuse con certificazione CL1, M1. Chiusura con velcro
Collettori HV80
Collettore di distribuzione isolato per moduli idraulici:
• isolamento in EPS;
• interasse 125 mm.
Fino a 165 kW (con !t 20 K). Fino a 7,25 m3/h - Max. 6 bar.
Collettori di distribuzione per impianti termici in tubolare elettrosaldato e zincato. La gamma di articoli si divide in tre diverse misure:
DN20: Isolamento termico in EPP. Collaudo idraulico 12 bar. Interasse di collegamento ModvlvS: 90 mm.
DN25 e DN32: Isolamento termico in EPS secondo DIN 4102-B2 (DN25: spessore 25 mm; DN32: spessore 35mm) e box di protezione in lamiera zincata (DN25: spessore di 0,55 mm; DN32: spessore di 0,8 mm). Collaudo idraulico 12 bar.
Interasse di collegamento ModvlvS: 125 mm.
La gamma di collettori DN20 prevede l’utilizzo dei gruppi ModvlvS DN20 da 3/4”.
La gamma di collettori DN25 prevede l'abbinamento ai gruppi ModvlvS da 1”, mentre la gamma DN32 è destinata ai moduli da 1"1/4. Tramite specifici adattatori è inoltre possibile installare gruppi da 1" su collettori DN32 e viceversa, qualora sia necessario soddisfare eventuali esigenze di ottimizzazione impiantistica.

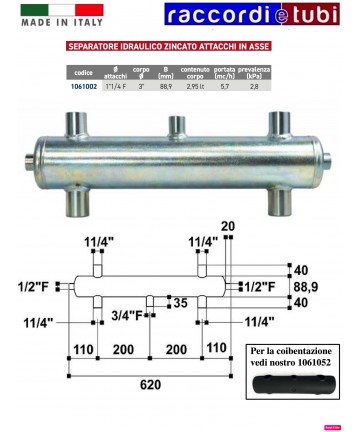

SEPARATORE IDRAULICO IN ACCIAIO ZINCATO ZINCATO 3'' x 1''1/4F LARGHEZZA 620 mm
Collettori HV80
Collettore di distribuzione isolato per moduli idraulici:
• isolamento in EPS;
• interasse 125 mm.
Fino a 165 kW (con !t 20 K). Fino a 7,25 m3/h - Max. 6 bar.
Collettori di distribuzione per impianti termici in tubolare elettrosaldato e zincato. La gamma di articoli si divide in tre diverse misure:
DN20: Isolamento termico in EPP. Collaudo idraulico 12 bar. Interasse di collegamento ModvlvS: 90 mm.
DN25 e DN32: Isolamento termico in EPS secondo DIN 4102-B2 (DN25: spessore 25 mm; DN32: spessore 35mm) e box di protezione in lamiera zincata (DN25: spessore di 0,55 mm; DN32: spessore di 0,8 mm). Collaudo idraulico 12 bar.
Interasse di collegamento ModvlvS: 125 mm.
La gamma di collettori DN20 prevede l’utilizzo dei gruppi ModvlvS DN20 da 3/4”.
La gamma di collettori DN25 prevede l'abbinamento ai gruppi ModvlvS da 1”, mentre la gamma DN32 è destinata ai moduli da 1"1/4. Tramite specifici adattatori è inoltre possibile installare gruppi da 1" su collettori DN32 e viceversa, qualora sia necessario soddisfare eventuali esigenze di ottimizzazione impiantistica.
M2
odulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,
per circolatori DN25 1” (180 mm).
• box di isolamento in EPP (250x380x170 mm);
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar escludibile;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 50 kW (con !t 20 K).
Portata massima di 2150 l/h (con un circolatore di prevalenza 6 m).
Valore Kvs: 8,0.
Connessioni: 1” Femmina
