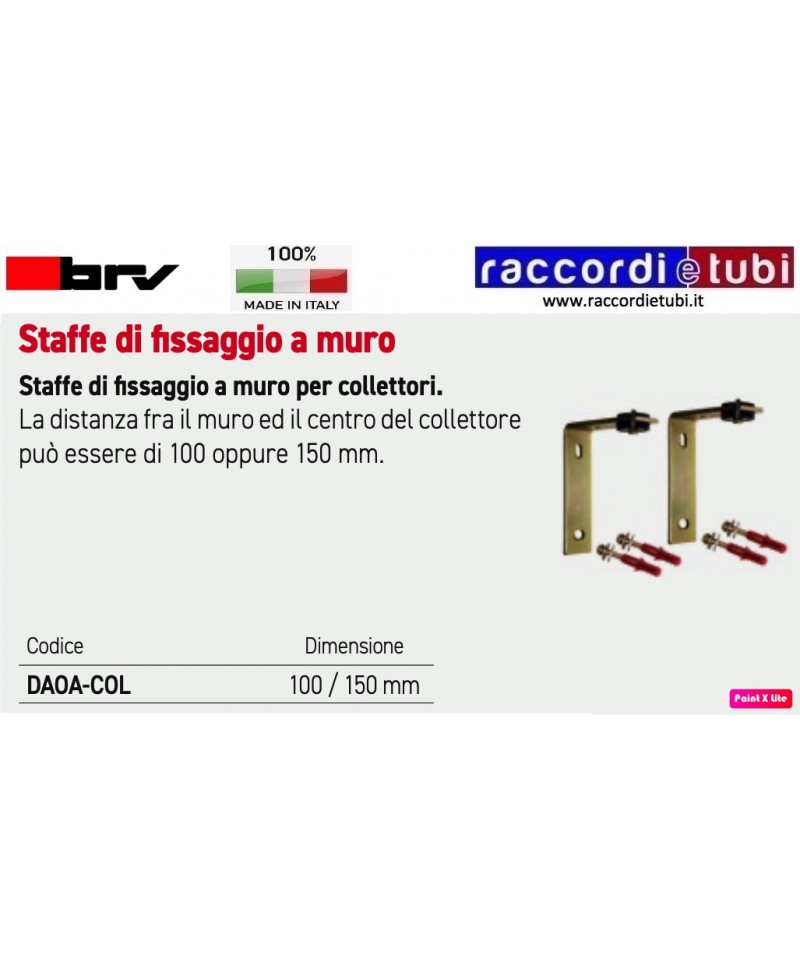

STAFFA DI FISSAGGIO A MURO

Staffe di fissaggio a muro per collettori

HV 80. La distanza fra il muro ed il centro

del collettore è 160 mm.

Elettrovalvola automatica ON-OFF AD AZIONE DIRETTA  per gas normalmente chiusa in classe A con attacchi filettati. Apertura e chiusura rapida.Pressione Max 0,5 bar

Apertura e chiusura rapida con regolazione di portata. Corpo in alluminio. Bobina con connettore IP65 (1/2"-3/4"-1"). Bobina con scatola elettrica IP54 (1 1/4"- 1 1/2"-2"). Idonea per gas manifatturati, gas naturali, gas di petrolio liquefatto (gpl), per gas non aggressivi e aria. Temperatura di esercizio: -20÷60°C.

Dichiarazione di conformita' vedi PDF allegato

Separatore idraulico serie HW 60

Separatore idraulico HW 60/125

Separatore idraulico isolato da collegare prima del collettore. Questo dispositivo consente di separare idraulicamente il circuito primario dal secondario e permette una maggiore circolazione volumetrica sul collettore rispetto a quanto circola in caldaia. Particolarmente consigliato in abbinamento con caldaie a condensazione. Infatti con una corretta regolazione del circolatore caldaia garantisce una temperatura di ritorno bassa (sempre inferiore a 57°C, temperatura di condensazione del vapore acqueo nel gas metano) aumentando il rendimento dell’impianto.
Attacco inferiore 1/2” femmina per sonda caldaia.

Dimensioni della sezione del box isolante: 110 x 110 mm.

HW 60/125 1” per portate fino a 2 m3/h - Codice: HW60/125-04

Connessione al collettore: 1” maschio, interasse 125 mm
Connessione alla caldaia: 1” femmina, interasse 250 mm

M2 FIX3

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a punto fisso

per impianti di riscaldamento, per circolatori DN25 1” (180 mm).

• box di isolamento in EPP (250x380x170 mm);

• valvola miscelatrice termostatica regolabile, 20-45°C o 45-70°C;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 14 kW (con !t 8 K).

Portata massima di 1500 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 3,3.

Connessioni: 1” Femmina

M2 Energy

lL modulo idraulico M2 Energy è analogo al modello

M2 con l’aggiunta della predisposizione per

l’inserimento di un contabilizzatore di energia

Qn 2,5 (3/4”) DN20.

M2 Energy

Il modulo idraulico M2 Energy è analogo al

modello M2 con l’aggiunta della predisposizione

per l’inserimento di un contabilizzatore

di energia Qn 2,5 (3/4”) DN20

Valvola di sicurezza ordinaria gialla per impianti termici e sanitari.

• Pressione di taratura: 3 - 6 - 7 bar

• Misura entrata: 1/2” femmina

• Misura uscita: 1/2” femmina

• Temperatura massima: 115°C

Conforme alla direttiva 2014/68/UE “PED”

categoria IV e al D.Lgs.15.02.2016 n.26

Modulo idraulico o gruppo di rilancio  BRV Fino a 50Kw senza circolatore   20355R senza by-pass

La serie MovlvS DN25 è una gamma completa che copre con modelli specifici tutte le esigenze impiantistiche: dai circuiti di riscaldamento a media e bassa temperatura, alle necessità di contabilizzazione dell’energia, ai sistemi di raffrescamento; tutto con la possibilità di un controllo di gestione attraverso centraline climatiche anche integrate nel gruppo pompa.
Possono essere connessi a circuiti termici con potenze fino a 50 kW, a fronte di un consumo energetico decisamente contenuto assicurato dai circolatori sincroni ad alta efficienza.
I collegamenti al circuito o al collettore sono realizzati con filettatura femmina da 1” oppure 1”1/4. I moduli della variante M3, inoltre, sono provvisti di una valvola by-pass di bilanciamento che permette una precisa regolazione della pressione differenziale del circuito. E’ disponibile un’ampia serie di accessori e componenti che completano la gamma: collettori, raccordi, gruppi di sicurezza, miscelatori e servomotori.

Serie HW

VOLANO TERMICO PER INSTALLAZIONI

CALDO-!FREDDO CON POMPA DI CALORE

Volano termico predisposto per moduli idraulici

Il volano termico BRV ModvlvS HW è pensato per le installazioni di climatizzazione.

Nelle installazioni con pompa di calore, funge da interfaccia

idraulica e svolge la funzione di accumulo. Consente di limitare il numero di

avvii e arresti dell’unità esterna della pompa di calore.

Il volano termico BRV ModvlvS HW è predisposto per l’installazione di

due gruppi BRV ModvlvS. Può essere installato in orizzontale, per consentire

una rapida connessione del primario alla la pompa di calore e del secondario

verso l’utenza finale come ad esempio ventil-convettori o pannelli

radianti, per mezzo di moduli idraulici.

Se necessario, il volano termico può essere installato anche in verticale,

come esecuzione più frequente. Con questo tipo di installazione, sul lato

secondario è necessario montare un collettore, nel caso si vogliano gestire

due o più zone per mezzo di moduli idraulici. Sarà quindi necessario tappare

le due connessioni non utilizzate.

L’installazione verticale del volano termico risulta più complessa in termini

di tubazioni e necessita l’impiego di un collettore.

Questo comporta quindi un costo di installazione più elevato e un numero

maggiore di connessioni, rispetto all’installazione orizzontale

M2 MIX33 Energy

Il modulo idraulico M2 MIX33 Energy è analogo al

modello M2 MIX33 con l’aggiunta della predisposizione

per l’inserimento di un contabilizzatore di

energia Qn 2,5 (3/4”) DN20.

M2 FIX3

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a punto fisso

per impianti di riscaldamento, per circolatori DN25 1” (180 mm).

• box di isolamento in EPP (250x380x170 mm);

• valvola miscelatrice termostatica regolabile, 20-45°C o 45-70°C;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 125 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 14 kW (con !t 8 K).

Portata massima di 1500 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 3,3.

Connessioni: 1” Femmina

Clima L

Il modulo idraulico CLIMA L è analogo al modello

CLIMA M con in aggiunta la possibilità di gestire anche

un sistema di raffrescamento.

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per

impianti di riscaldamento, con circolatore ad alta efficienza. Centralina

climatica 24 VDC integrata con gestione contatto caldaia, per un circuito

di riscaldamento integrato.

• box di isolamento in EPP (250x466x215 mm);

• valvola miscelatrice a 3 vie con by-pass integrato;

• servomotore M21;

• 2 sonde;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• circolatore Wilo Para 25/8 SC;

• interasse 125 mm.

PN 6. temperatura massima 110°C.

Per potenze fino a 38 kW (con !t 15 K).

Portata massima di 2200 l/h.

Valore Kvs: 7,0.

Connessioni: 1” Femmina

Staffe di fissaggio a muro per separatore HW 60

Coppia di staffe per sostenere il separatore idraulico con box isolante 110 x 110 mm.

Dimensioni disponibili: 100 e 150 mm (distanza fra il muro ed il centro del separatore).

100 mm :   Codice: DAOA100
150 mm :   Codice: DAOA150

BRV Bonetti Rubinetterie Valduggia S.r.l.

M2 Energy

Il modulo idraulico M2 Energy è analogo al

modello M2 con l’aggiunta della predisposizione

per l’inserimento di un contabilizzatore

di energia Qn 2,5 (3/4”) DN20

M2 FIX3

Modulo idraulico miscelato a 2 vie con valvola miscelatrice a punto fisso

per impianti di riscaldamento, per circolatori DN20 3/4” (130 mm).

• box di isolamento in EPP (180x302x142 mm);

• valvola miscelatrice termostatica regolabile, 20-45°C o 45-70°C;

• termometri con scala 0°÷120°C;

• valvola di non ritorno integrata 20 mbar escludibile;

• interasse 90 mm.

PN 10, temperatura massima 110°C (gruppo senza circolatore).

Per potenze fino a 9 kW (con !t 8 K).

Portata massima di 1000 l/h (con un circolatore di prevalenza 8 m).

Valore Kvs: 1,9.

Connessione al collettore: codolo girevole 3/4” Maschio.

Connessione verso l’utenza: 3/4” Femmina.
