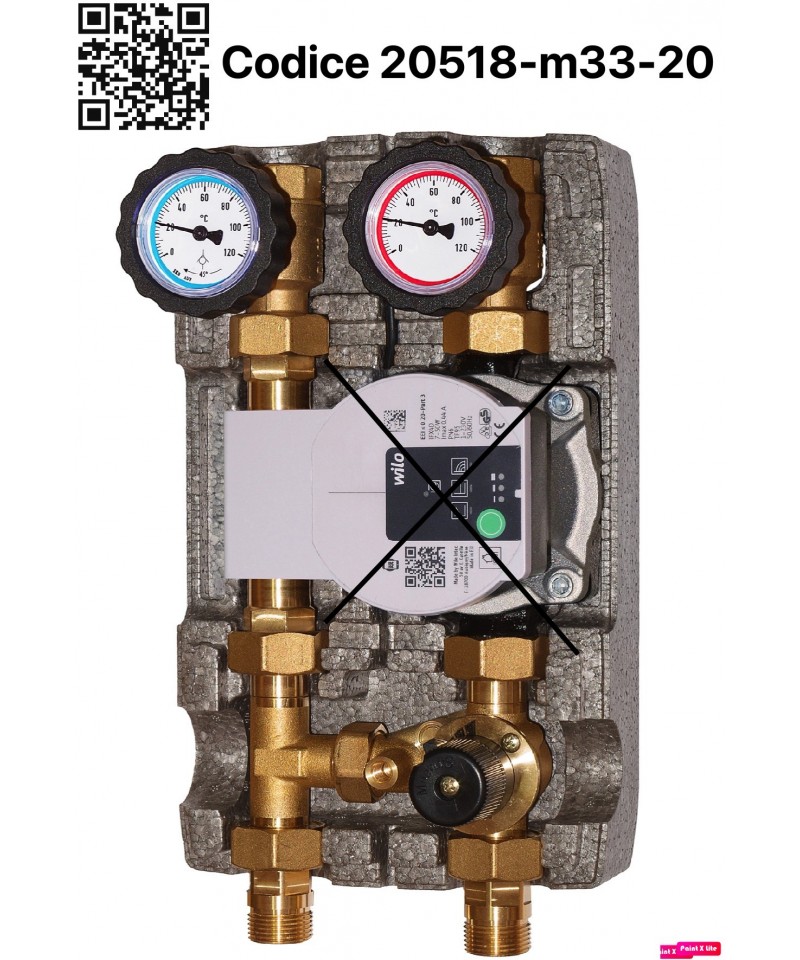

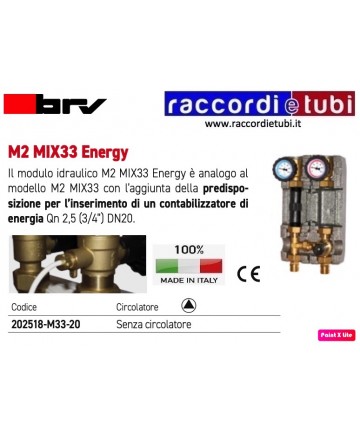

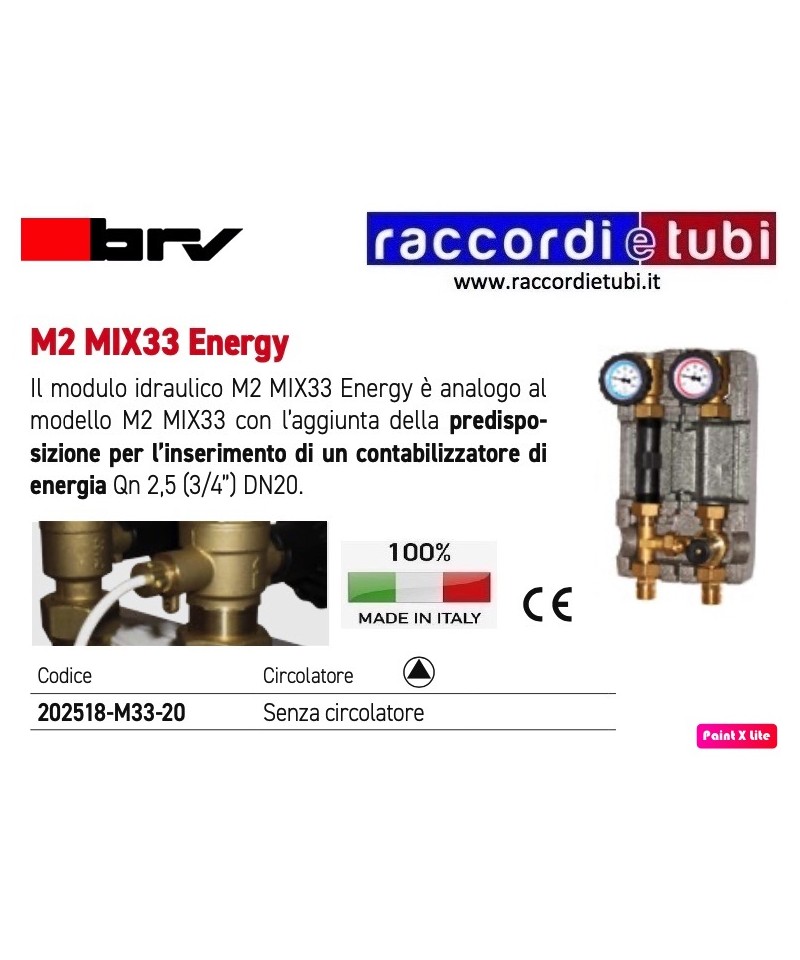

M2 MIX33 Energy
Il modulo idraulico M2 MIX33 Energy è analogo al
modello M2 MIX33 con l’aggiunta della predisposizione
per l’inserimento di un contabilizzatore di
energia Qn 2,5 (3/4”) DN20.
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
M2 MIX33 Energy
Il modulo idraulico M2 MIX33 Energy è analogo al
modello M2 MIX33 con l’aggiunta della predisposizione
per l’inserimento di un contabilizzatore di
energia Qn 2,5 (3/4”) DN20.
Collettore HV 60/90
Collettore di distribuzione isolato per moduli idraulici:
• isolamento in PPE;
• attacco laterale 1/2” femmina per accessori;
• interasse moduli: 90 mm;
• interasse connessione al primario: 125 mm.
Fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.
Staffe di fissaggio a muro per separatore HW 60
Coppia di staffe per sostenere il separatore idraulico con box isolante 110 x 110 mm.
Dimensioni disponibili: 100 e 150 mm (distanza fra il muro ed il centro del separatore).
100 mm : Codice: DAOA100
150 mm : Codice: DAOA150
BRV Bonetti Rubinetterie Valduggia S.r.l.
I flussostati Serie FLU25PL sono dotati di una lamella metallica (7) che, immersa nel fluido, al sopraggiungere della portata di soglia aziona un interruttore (2) tramite opportuno leverismo. I flussostati sono corredati da un serie di lamelle da utilizzare in funzione dei diversi diametri delle tubazioni. Il soffietto metallico (3) garantisce la separazione della parte idraulica da quella elettrica che si trova all’interno di una custodia polimerica (1 e 4) avente grado di protezione IP64. Il valore della portata di intervento può essere regolato (tra un valore minimo ed uno massimo) agendo sulla apposita vite di taratura (8). I flussostati sono impiegati come dispositivi di protezione in tutte quelle applicazioni dove la circolazione del fluido in un circuito è necessaria a garantire il corretto funzionamento dei dispositivi installati o ad evitarne il danneggiamento. Negli impianti di riscaldamento con vaso di espansione chiuso i flussostati sono utilizzati per interrompere l’apporto di calore al circuito in caso di arresto delle pompe di circolazione (come previsto nella ISPESL Raccolta R capitolo R.3.B.).
M2
odulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,
per circolatori DN25 1” (180 mm).
• box di isolamento in EPP (250x380x170 mm);
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar escludibile;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 50 kW (con !t 20 K).
Portata massima di 2150 l/h (con un circolatore di prevalenza 6 m).
Valore Kvs: 8,0.
Connessioni: 1” Femmina
Collettori HV60 e HV70
Collettore di distribuzione isolato per moduli idraulici:
• isolamento in EPS;
• interasse 125 mm.
Modelli HV 60: fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.
Modelli HV 70: fino a 70 kW (con !t 20 K). Fino a 3 m3/h - Max. 6 bar.
M2 Energy
Il modulo idraulico M2 Energy è analogo al
modello M2 con l’aggiunta della predisposizione
per l’inserimento di un contabilizzatore
di energia Qn 2,5 (3/4”) DN20
Valvola di sicurezza ordinaria gialla per impianti termici e sanitari.
• Pressione di taratura: 3 - 6 - 7 bar
• Misura entrata: 1/2” maschio
• Misura uscita: 1/2” femmina
• Temperatura massima: 115°C
Conforme alla direttiva 2014/68/UE “PED”
categoria IV e al D.Lgs.15.02.2016 n.26.
M2 DN32 | Separatore Idraulico HW80/570-07 – 7,26 m3/h - 165 kW
Separatore idraulico MODVLVS HW80/570-07 isolato da collegare prima del collettore per separare idraulicamente il circuito primario dal secondario consentendo una maggiore circolazione volumetrica sul collettore rispetto a quanto circola in caldaia. Particolarmente consigliato in abbinamento con caldaie a condensazione poiché, grazie alla migliore regolazione del circolatore caldaia, garantisce una temperatura di ritorno bassa (sempre inferiore a 57°C, temperatura di condensazione del vapore acqueo nel gas metano) aumentando il rendimento dell’impianto. Il separatore deve essere installato in verticale ed ha connessioni laterali da 2” M per il collettore e per la caldaia, una connessione porta sonda da ½” F, una di scarico da ½” F, una superiore per il gruppo di sicurezza da 1” ¼ M ed è adatto a portate fino a 7,25 m3/h.
Clima L
Il modulo idraulico CLIMA L è analogo al modello
CLIMA M con in aggiunta la possibilità di gestire anche
un sistema di raffrescamento.
Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per
impianti di riscaldamento, con circolatore ad alta efficienza. Centralina
climatica 24 VDC integrata con gestione contatto caldaia, per un circuito
di riscaldamento integrato.
• box di isolamento in EPP (250x466x215 mm);
• valvola miscelatrice a 3 vie con by-pass integrato;
• servomotore M21;
• 2 sonde;
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar escludibile;
• circolatore Wilo Para 25/8 SC;
• interasse 125 mm.
PN 6. temperatura massima 110°C.
Per potenze fino a 38 kW (con !t 15 K).
Portata massima di 2200 l/h.
Valore Kvs: 7,0.
Connessioni: 1” Femmina
M2 Energy
Il modulo idraulico M2 Energy è analogo al
modello M2 con l’aggiunta della predisposizione
per l’inserimento di un contabilizzatore
di energia Qn 2,5 (3/4”) DN20
Separatore idraulico serie HW 60
Separatore idraulico HW 60/125
Separatore idraulico isolato da collegare prima del collettore. Questo dispositivo consente di separare idraulicamente il circuito primario dal secondario e permette una maggiore circolazione volumetrica sul collettore rispetto a quanto circola in caldaia. Particolarmente consigliato in abbinamento con caldaie a condensazione. Infatti con una corretta regolazione del circolatore caldaia garantisce una temperatura di ritorno bassa (sempre inferiore a 57°C, temperatura di condensazione del vapore acqueo nel gas metano) aumentando il rendimento dell’impianto.
Attacco inferiore 1/2” femmina per sonda caldaia.
Dimensioni della sezione del box isolante: 110 x 110 mm.
HW 60/125 1”1/4 per portate fino a 3 m3/h - Codice: HW60/125-05
Connessione al collettore: 1”1/4 maschio, interasse 125 mm
Connessione alla caldaia: 1”1/4 femmina, interasse 250 mm
Valvola di sicurezza ordinaria gialla per impianti termici e sanitari.
• Pressione di taratura: 3 - 6 - 7 bar
• Misura entrata: 1/2” femmina
• Misura uscita: 1/2” femmina
• Temperatura massima: 115°C
Conforme alla direttiva 2014/68/UE “PED”
categoria IV e al D.Lgs.15.02.2016 n.26
Staffa di fissaggio a muro. Grazie alla staffa di fissaggio a muro e alla piastra di supporto è possibile sostenere il modulo idraulico
ad una distanza di 100 oppure 150 mm fra il muro e l’asse delle tubazioni. é possibile riutilizzare i raccordi femmina del modulo
idraulico sui filetti inferiori dei due raccordi. Quota d’inserimento: 48
mm. Interasse 90 mm. Raccordi filettati: 1” Maschio x 1” calotta girevole
M3 FIX3
Il modulo idraulico M3 FIX3 è analogo al modello M2 FIX3 con in aggiunta
una valvola by-pass di bilanciamento della sovrapressione (0-0,5 bar).
M2 MIX33 Energy
Il modulo idraulico M2 MIX33 Energy è
analogo al modello M2 MIX33 con l’aggiunta
della predisposizione per l’inserimento di un
contabilizzatore di energia Qn 2,5 (3/4”) DN20
Honeywell E125S Valvola Sfogo Aria Ottone d.1/2 Per Impianti Solari
