Riferimento: 279298

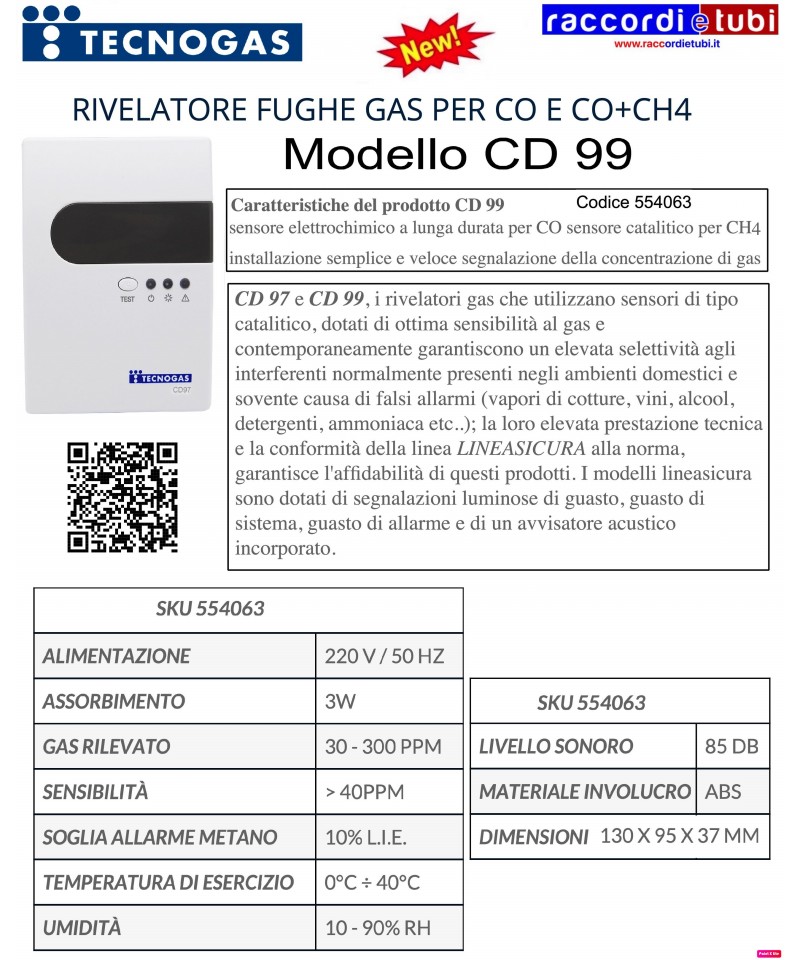

CARATTERISTICHE: -Sensore elettrochimico a lunga durata per CO -Sensore catalitico per CH4 -Installazione semplice e veloce -Segnalazione della concentrazione di gas -Segnalazione malfunzionamento sensore -Funzione spegnimento temporaneo cicalino -Funzione TEST
FUNZIONAMENTO INIZIALIZZAZIONE: dura 60 secondi, il led verde lampeggia. NORMALE FUNZIONAMENTO: led verde acceso. ALLARME Ch4: indica presenza di CH4, nei primi 5 secondi il led rosso lampeggia, e dopo 5 secondi resta acceso. Il rivelatore produce un cicalino continuo e attiva l'uscita relè Ch4. ALLARME CO: indica la presenza di CO, nei primi 5 secondi lampeggia il Led CO e dopo 5 secondi resta acceso. Il rivelatore emette un cicalino intermittente e attiva l'uscita relè CO. ALLARME CH4 CO: indica la presenza di CH4 e CO, i led CH4 e CO si accendono e il rivelatore emette un cicalino intermittente e continuo e attiva entrambe le uscite relè CH4 e CO. DIFETTO SENSORE CH4: il led giallo e rosso si accendono, il rilevatore emette un breve segnale sonoro. DIFETTO SENSORE CO: il led giallo e rosso si accendono, il rilevatore emette un breve segnale sonoro. PAUSA: premere il tasto reset, il led verde lampeggia velocemente, cicalino e uscita relè si disattivano. Questa modalità termina dopo 5 minuti oppure premendo nuovamente il tasto reset TEST: tenere premuto il tasto test fino a all'emissione di un segnale acustico, il rivelatore esegue un auto test che dura 20 secondi e di seguito inizia il normale funzionamento. MANUTENZIONE Per assicurare una lunga durata al rivelatore, pulire con un panno il rivelatore ed eseguire la procedura TESTalmeno una volta al mese SINTOMI DI AVVELENAMENTO DAMONOSSIDO DI CARBONIO Esposizione limitata: mal di testa, nausea, vomito, senso di affaticamento Esposizione media: forte mal di testa, svenimento, attacco cardiaco Esposizione lunga: convulsioni, stato d'incoscienza, blocco della circolazione sanguigna e del cuore, morte
Per Info vedi PDF allegato
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
CARATTERISTICHE: -Sensore elettrochimico a lunga durata per CO -Sensore catalitico per CH4 -Installazione semplice e veloce -Segnalazione della concentrazione di gas -Segnalazione malfunzionamento sensore -Funzione spegnimento temporaneo cicalino -Funzione TEST
FUNZIONAMENTO INIZIALIZZAZIONE: dura 60 secondi, il led verde lampeggia. NORMALE FUNZIONAMENTO: led verde acceso. ALLARME Ch4: indica presenza di CH4, nei primi 5 secondi il led rosso lampeggia, e dopo 5 secondi resta acceso. Il rivelatore produce un cicalino continuo e attiva l'uscita relè Ch4. ALLARME CO: indica la presenza di CO, nei primi 5 secondi lampeggia il Led CO e dopo 5 secondi resta acceso. Il rivelatore emette un cicalino intermittente e attiva l'uscita relè CO. ALLARME CH4 CO: indica la presenza di CH4 e CO, i led CH4 e CO si accendono e il rivelatore emette un cicalino intermittente e continuo e attiva entrambe le uscite relè CH4 e CO. DIFETTO SENSORE CH4: il led giallo e rosso si accendono, il rilevatore emette un breve segnale sonoro. DIFETTO SENSORE CO: il led giallo e rosso si accendono, il rilevatore emette un breve segnale sonoro. PAUSA: premere il tasto reset, il led verde lampeggia velocemente, cicalino e uscita relè si disattivano. Questa modalità termina dopo 5 minuti oppure premendo nuovamente il tasto reset TEST: tenere premuto il tasto test fino a all'emissione di un segnale acustico, il rivelatore esegue un auto test che dura 20 secondi e di seguito inizia il normale funzionamento. MANUTENZIONE Per assicurare una lunga durata al rivelatore, pulire con un panno il rivelatore ed eseguire la procedura TESTalmeno una volta al mese SINTOMI DI AVVELENAMENTO DAMONOSSIDO DI CARBONIO Esposizione limitata: mal di testa, nausea, vomito, senso di affaticamento Esposizione media: forte mal di testa, svenimento, attacco cardiaco Esposizione lunga: convulsioni, stato d'incoscienza, blocco della circolazione sanguigna e del cuore, morte
Per Info vedi PDF allegato
Collettori HV60 e HV70
Collettore di distribuzione isolato per moduli idraulici:
• isolamento in EPS;
• interasse 125 mm.
Modelli HV 60: fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.
Modelli HV 70: fino a 70 kW (con !t 20 K). Fino a 3 m3/h - Max. 6 bar.
M2
Modulo idraulico diretto a 2 vie per impianti di riscaldamento e raffrescamento,
per circolatori DN32 1”1/4 (180 mm).
• box di isolamento in EPP (250x400x170 mm);
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 111 kW (con !t 20 K).
Portata massima di 4800 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 21,0.
Connessioni: 1”1/4 Femmina
M2 MIX33
Modulo idraulico miscelato a 2 vie con valvola miscelatrice a 3 vie per impianti
di riscaldamento e raffrescamento, per circolatori DN25 1” (180 mm).
• box di isolamento in EPP (250x380x170 mm);
• valvola miscelatrice a 3 vie con by-pass regolabile integrato;
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar escludibile;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 38 kW (con !t 15 K).
Portata massima di 2200 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 7,0.
Connessioni: 1” Femmina
Staffa di fissaggio a muro. Grazie alla staffa di fissaggio a muro e alla piastra di supporto è possibile sostenere il modulo idraulico
ad una distanza di 100 oppure 150 mm fra il muro e l’asse delle tubazioni. é possibile riutilizzare i raccordi femmina del modulo
idraulico sui filetti inferiori dei due raccordi. Quota d’inserimento: 60 mm.
Interasse 125 mm. Raccordi filettati: 1”1/2 Maschio x 1”1/2 calotta girevole.
Collettore HV 60/125 (2 m3/h - 50 kW). Per 2 e 3 moduli DN25.
Collettore di distribuzione isolato per potenze fino a 50 kW (con salto termico ΔT = 20 K nel circuito primario).
Portata massima fino a 2 m3/h - Max. 6 bar.
Dimensioni della sezione del box isolante: 110 x 110 mm.
Connessioni ai moduli: 1” maschio, interasse 125 mm (passo 250 mm).
Connessione al separatore idraulico cod. HW60/125-04 con estremità filettata 1” maschio (interasse 125 mm); per il collegamento utilizzare n. 2 set cod. 04629SET (1”).
| HV 60/125-3 | Per il collegamento di 3 moduli DN25 | 758 mm | HV60/125-3 |
Elettrovalvola automatica ON-OFF AD AZIONE DIRETTA per gas normalmente chiusa in classe A con attacchi filettati. Apertura e chiusura rapida.Pressione Max 0,5 bar
Apertura e chiusura rapida con regolazione di portata. Corpo in alluminio. Bobina con connettore IP65 (1/2"-3/4"-1"). Bobina con scatola elettrica IP54 (1 1/4"- 1 1/2"-2"). Idonea per gas manifatturati, gas naturali, gas di petrolio liquefatto (gpl), per gas non aggressivi e aria. Temperatura di esercizio: -20÷60°C.
Dichiarazione di conformita' vedi PDF allegato
Collettori HV60 e HV70
Collettore di distribuzione isolato per moduli idraulici:
• isolamento in EPS;
• interasse 125 mm.
Modelli HV 60: fino a 50 kW (con !t 20 K). Fino a 2 m3/h - Max. 6 bar.
Modelli HV 70: fino a 70 kW (con !t 20 K). Fino a 3 m3/h - Max. 6 bar.
Elettrovalvola automatica ON-OFF AD AZIONE DIRETTA per gas normalmente chiusa in classe A con attacchi filettati. Apertura e chiusura rapida.Pressione Max 0,5 bar
Apertura e chiusura rapida con regolazione di portata. Corpo in alluminio. Bobina con connettore IP65 (1/2"-3/4"-1"). Bobina con scatola elettrica IP54 (1 1/4"- 1 1/2"-2"). Idonea per gas manifatturati, gas naturali, gas di petrolio liquefatto (gpl), per gas non aggressivi e aria. Temperatura di esercizio: -20÷60°C.
Dichiarazione di conformita' vedi PDF allegato
Serie HW
VOLANO TERMICO PER INSTALLAZIONI
CALDO-!FREDDO CON POMPA DI CALORE
Volano termico predisposto per moduli idraulici
Il volano termico BRV ModvlvS HW è pensato per le installazioni di climatizzazione.
Nelle installazioni con pompa di calore, funge da interfaccia
idraulica e svolge la funzione di accumulo. Consente di limitare il numero di
avvii e arresti dell’unità esterna della pompa di calore.
Il volano termico BRV ModvlvS HW è predisposto per l’installazione di
due gruppi BRV ModvlvS. Può essere installato in orizzontale, per consentire
una rapida connessione del primario alla la pompa di calore e del secondario
verso l’utenza finale come ad esempio ventil-convettori o pannelli
radianti, per mezzo di moduli idraulici.
Se necessario, il volano termico può essere installato anche in verticale,
come esecuzione più frequente. Con questo tipo di installazione, sul lato
secondario è necessario montare un collettore, nel caso si vogliano gestire
due o più zone per mezzo di moduli idraulici. Sarà quindi necessario tappare
le due connessioni non utilizzate.
L’installazione verticale del volano termico risulta più complessa in termini
di tubazioni e necessita l’impiego di un collettore.
Questo comporta quindi un costo di installazione più elevato e un numero
maggiore di connessioni, rispetto all’installazione orizzontale
M2 MIX33 Energy
Il modulo idraulico M2 MIX33 Energy è
analogo al modello M2 MIX33 con l’aggiunta
della predisposizione per l’inserimento di un
contabilizzatore di energia Qn 2,5 (3/4”) DN20
I flussostati Serie FLU25PL sono dotati di una lamella metallica (7) che, immersa nel fluido, al sopraggiungere della portata di soglia aziona un interruttore (2) tramite opportuno leverismo. I flussostati sono corredati da un serie di lamelle da utilizzare in funzione dei diversi diametri delle tubazioni. Il soffietto metallico (3) garantisce la separazione della parte idraulica da quella elettrica che si trova all’interno di una custodia polimerica (1 e 4) avente grado di protezione IP64. Il valore della portata di intervento può essere regolato (tra un valore minimo ed uno massimo) agendo sulla apposita vite di taratura (8). I flussostati sono impiegati come dispositivi di protezione in tutte quelle applicazioni dove la circolazione del fluido in un circuito è necessaria a garantire il corretto funzionamento dei dispositivi installati o ad evitarne il danneggiamento. Negli impianti di riscaldamento con vaso di espansione chiuso i flussostati sono utilizzati per interrompere l’apporto di calore al circuito in caso di arresto delle pompe di circolazione (come previsto nella ISPESL Raccolta R capitolo R.3.B.).
Staffe di fissaggio a muro per collettori
HV 80. La distanza fra il muro ed il centro
del collettore è 160 mm.
M2 FIX3
Modulo idraulico miscelato a 2 vie con valvola miscelatrice a punto fisso
per impianti di riscaldamento, per circolatori DN25 1” (180 mm).
• box di isolamento in EPP (250x380x170 mm);
• valvola miscelatrice termostatica regolabile, 20-45°C o 45-70°C;
• termometri con scala 0°÷120°C;
• valvola di non ritorno integrata 20 mbar escludibile;
• interasse 125 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 14 kW (con !t 8 K).
Portata massima di 1500 l/h (con un circolatore di prevalenza 8 m).
Valore Kvs: 3,3.
Connessioni: 1” Femmina
Modulo idraulico o gruppo di rilancio BRV Fino a 50Kw senza circolatore 20355R senza by-pass
La serie MovlvS DN25 è una gamma completa che copre con modelli specifici tutte le esigenze impiantistiche: dai circuiti di riscaldamento a media e bassa temperatura, alle necessità di contabilizzazione dell’energia, ai sistemi di raffrescamento; tutto con la possibilità di un controllo di gestione attraverso centraline climatiche anche integrate nel gruppo pompa.
Possono essere connessi a circuiti termici con potenze fino a 50 kW, a fronte di un consumo energetico decisamente contenuto assicurato dai circolatori sincroni ad alta efficienza.
I collegamenti al circuito o al collettore sono realizzati con filettatura femmina da 1” oppure 1”1/4. I moduli della variante M3, inoltre, sono provvisti di una valvola by-pass di bilanciamento che permette una precisa regolazione della pressione differenziale del circuito. E’ disponibile un’ampia serie di accessori e componenti che completano la gamma: collettori, raccordi, gruppi di sicurezza, miscelatori e servomotori.
M2 MIX33 Energy
Il modulo idraulico M2 MIX33 Energy è
analogo al modello M2 MIX33 con l’aggiunta
della predisposizione per l’inserimento di un
contabilizzatore di energia Qn 2,5 (3/4”) DN20
Valvola di sicurezza ordinaria gialla per impianti termici e sanitari.
• Pressione di taratura: 3 - 6 - 7 bar
• Misura entrata: 1/2” maschio
• Misura uscita: 1/2” femmina
• Temperatura massima: 115°C
Conforme alla direttiva 2014/68/UE “PED”
categoria IV e al D.Lgs.15.02.2016 n.26.
