Elenco dei prodotti per la marca EFFEBI

CARATTERISTICHE TECNICHE:

Limiti di temperatura: per fluidi da -15°C a 90°C
Limiti di pressione: per fluidi da 25 bar


CARATTERISTICHE SPECIFICHE:

• il COLLETTORE O possiede le stesse caratteristiche di tenuta della serie ASTER da cui deriva.

Passaggio: totale.
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: 3 guarnizioni:
1 anello in PTFE - alta pressione.
2 O-ring - bassa pressione.

Campi di utilizzo:
è indicata in impianti di riscaldamento per le batterie di collettori.

Estremità filettate:
• di serie femmina a norme UNI ISO 228/1.
• codola e girello (tenuta metallica O-ring).

Organi di manovra:
farfalla alluminio.
Colori disponibili: nero, rosso, e blu.

Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1

Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua  particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.

Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.

Passaggio: totale.Leva rossa in alluminio a farfalla
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: 3 guarnizioni:
1 anello in PTFE - alta pressione.
2 O-ring - bassa pressione.

Campi di utilizzo:
la serie ASTER garantisce buone prestazioni negli impianti di riscaldamento industriale e civile, idrici, pneumatici e agricoli.

Estremità filettate:
•  di serie  femmina e maschio a norme UNI ISO 228/1.

Organi di manovra:
leva alluminio, leva acciaio, farfalla alluminio, volantino RALLENTY.


Passaggio: totale.Leva in acciaio Rossa
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: 3 guarnizioni:
1 anello in PTFE - alta pressione.
2 O-ring - bassa pressione.

Campi di utilizzo:
la serie ASTER garantisce buone prestazioni negli impianti di riscaldamento industriale e civile, idrici, pneumatici e agricoli.

Estremità filettate:
•  di serie  femmina e maschio a norme UNI ISO 228/1.

Organi di manovra:
leva alluminio, leva acciaio, farfalla alluminio, volantino RALLENTY.
Colori disponibili: nero, rosso.

Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

tenuta superiore: 4 guarnizioni
1 anello PTFE - alta pressione.
2 guarnizioni coniche antifrizione in PTFE
- media e bassa pressione.
1 O-Ring - bassa pressione.

Campi di utilizzo:
la serie VENUS è particolarmente raccomandata negli impianti di distribuzione del gas della 1ª - 2ª - 3ª famiglia (EN 437).
*su richiesta la valvola è disponibile con certificato ATEX.
(norma ATEX 94/9/CE gruppo  categoria 2).

Estremità filettate:
• di serie femmina e maschio a norme UNI ISO 7/1 (UNI EN 10226).

Organi di manovra:
leva alluminio, farfalla alluminio, lev

tenuta superiore: 4 guarnizioni
1 anello PTFE - alta pressione.
2 guarnizioni coniche antifrizione in PTFE
- media e bassa pressione.
1 O-Ring - bassa pressione.

Campi di utilizzo:
la serie VENUS è particolarmente raccomandata negli impianti di distribuzione del gas della 1ª - 2ª - 3ª famiglia (EN 437).
*su richiesta la valvola è disponibile con certificato ATEX.
(norma ATEX 94/9/CE gruppo  categoria 2).

Estremità filettate:
• di serie femmina e maschio a norme UNI ISO 7/1 (UNI EN 10226).

Organi di manovra:
leva alluminio, farfalla alluminio, lev

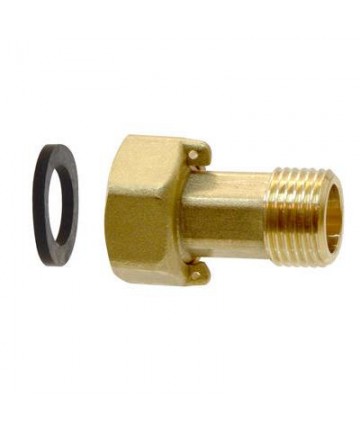

 CODOLO IN OTTONE  PER CONTATORE CON CALOTTA GIREVOLE

PROLUNGA DIAMETRO 1" IN OTTONE PER VALVOLA SPACE 90°

 CODOLO IN OTTONE  PER CONTATORE CON CALOTTA GIREVOLE

LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1

Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua  particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.

Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.

Passaggio: totale.Leva in acciaio Rossa
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: 3 guarnizioni:
1 anello in PTFE - alta pressione.
2 O-ring - bassa pressione.

Campi di utilizzo:
la serie ASTER garantisce buone prestazioni negli impianti di riscaldamento industriale e civile, idrici, pneumatici e agricoli.

Estremità filettate:
•  di serie  femmina e maschio a norme UNI ISO 228/1.

Organi di manovra:
leva alluminio, leva acciaio, farfalla alluminio, volantino RALLENTY.
Colori disponibili: nero, rosso.

Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

Passaggio: totale.Leva rossa in alluminio a farfalla
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: 3 guarnizioni:
1 anello in PTFE - alta pressione.
2 O-ring - bassa pressione.

Campi di utilizzo:
la serie ASTER garantisce buone prestazioni negli impianti di riscaldamento industriale e civile, idrici, pneumatici e agricoli.

Estremità filettate:
•  di serie  femmina e maschio a norme UNI ISO 228/1.

Organi di manovra:
leva alluminio, leva acciaio, farfalla alluminio, volantino RALLENTY.


accordo che consente il collegamento di tubi in polietilene ad alta densità, con valvole, con loro stessi o con altre tubazioni per convogliamento di gas.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da tre elementi : una guarnizione tronco-conica in gomma , un anello di ancoraggio in materiale plastico ed una boccola di rinforzo da inserire obbligatoriamente nel tubo secondo la norma UNI 9736 .
La guarnizione tronco conica si adatta alle tolleranze del tubo , comprese le ovalizzazioni , garantendo una perfetta tenuta grazie alla sua resistenza proporzionale e diventa valido supporto all’anello di tenuta meccanica.

Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3

RACCORDO IN OTTONE AD INNESTO RAPIDO PER TUBO FERROt. E102 Push

 KRONOS PUSH

GIUNTO/MASCHIO

LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1

Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua  particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.

Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.

LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1

Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua  particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.

Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.

RACCORDO IN OTTONE AD INNESTO RAPIDO PER TUBO FERROt. E102 Push

 KRONOS PUSH

GIUNTO/FEMMINA

I raccordi ad innesto rapido Kronos Push di Effebi (Bovezzo, BS) sono indicati per le riparazioni nei casi di ristrutturazione di impianti civili, nel riscaldamento e negli impianti idrici. Il montaggio è semplice e rapido, solo tre operazioni per un’elevata sicurezza grazie al montaggio diretto del tubo.

Il sistema di tenuta a guarnizioni coniche certificate (in NBR) permette di compensare eventuali sottodimensionamenti del diametro del tubo. Il raccordo ad innesto rapido per tubo ferro è idoneo per utilizzo acqua e gas.

Il sistema di ancoraggio di giunzione è semplice ed immediato, rispetta il D.M. 06-04-2004, n. 174 ed è certificato DVGW GAS e ACS.

Disponibile nelle versioni femmina, maschio e tubo-tubo scorrevole, nelle misure da 3/8 e 2″, il raccordo è progettato e totalmente realizzato in Italia da Effebi Spa.

Caratteristiche dei raccordi Kronos Push:

1. Filettatura UNI ISO 7/1
2. Corpo ad alta sicurezza e inserimento rapido e profondo
3. Guarnizione conica autoadattante con elevata superficie di contatto per ACQUA e GAS
4. Anello di guida brevettata
5. Alta tenuta sul tubo
6. Montaggio ad innesto rapido del tubo con ghiera di fissaggio

rRACCORDO IN OTTONE AD INNESTO RAPIDO PER TUBO FERROt. E102 Push

 KRONOS PUSH

GIUNTO/MASCHIO

LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1

Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua  particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.

Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.

RUBINETTO SFERA CON PORTAGOMMA GPL 1/2

RUBINETTO SFERA CON PORTAGOMMA METANO 1/2

CARATTERISTICHE TECNICHE:

Limiti di temperatura: per gas  da -20°C a   60°C    Limiti di pressione: per gas  MOP5

Organi di manovra:
farfalla alluminio.
Colori disponibili: giallo

CARATTERISTICHE SPECIFICHE:

Passaggio: totale (1/2”x3/4”) - ridotto (1/2”x1/2”).
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: 4 guarnizioni
1 anello PTFE - alta pressione.
2 guarnizioni coniche antifrizione in PTFE
- media e bassa pressione.
1 O-Ring - bassa pressione.

tutte le valvole rispettano la direttiva  97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1

Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua  particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.

Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.

RACCORDO IN OTTONE AD INNESTO RAPIDO PER TUBO FERROt. E102 Push

 KRONOS PUSH

GIUNTO/FEMMINA

I raccordi ad innesto rapido Kronos Push di Effebi (Bovezzo, BS) sono indicati per le riparazioni nei casi di ristrutturazione di impianti civili, nel riscaldamento e negli impianti idrici. Il montaggio è semplice e rapido, solo tre operazioni per un’elevata sicurezza grazie al montaggio diretto del tubo.

Il sistema di tenuta a guarnizioni coniche certificate (in NBR) permette di compensare eventuali sottodimensionamenti del diametro del tubo. Il raccordo ad innesto rapido per tubo ferro è idoneo per utilizzo acqua e gas.

Il sistema di ancoraggio di giunzione è semplice ed immediato, rispetta il D.M. 06-04-2004, n. 174 ed è certificato DVGW GAS e ACS.

Disponibile nelle versioni femmina, maschio e tubo-tubo scorrevole, nelle misure da 3/8 e 2″, il raccordo è progettato e totalmente realizzato in Italia da Effebi Spa.

Caratteristiche dei raccordi Kronos Push:

1. Filettatura UNI ISO 7/1
2. Corpo ad alta sicurezza e inserimento rapido e profondo
3. Guarnizione conica autoadattante con elevata superficie di contatto per ACQUA e GAS
4. Anello di guida brevettata
5. Alta tenuta sul tubo
6. Montaggio ad innesto rapido del tubo con ghiera di fissaggio
