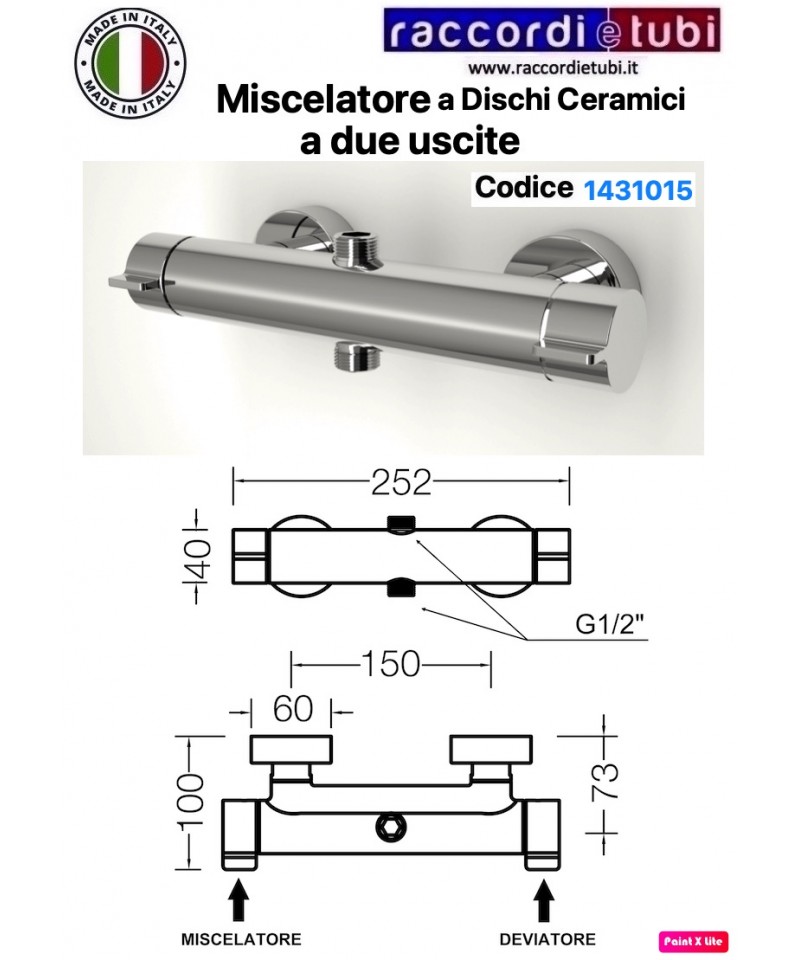

Riferimento: *1431015
Miscelatore in ottone pesante con sistema “COOL BODY”
isolare la superfi cie esterna del termostatico lasciandola fredda,
permettendo una maggiore sicurezza contro le scottature.
Attacchi da 1/2’’ con deviatore incorporato IDEALE per colonne doccia.
Maniglie metalliche
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Miscelatore in ottone pesante con sistema “COOL BODY”
isolare la superfi cie esterna del termostatico lasciandola fredda,
permettendo una maggiore sicurezza contro le scottature.
Attacchi da 1/2’’ con deviatore incorporato IDEALE per colonne doccia.
Maniglie metalliche
GIRELLO IN OTTONE 3/4X1/2 FEMMINA MASCHIO CON VALVOLA DI NON RITORNO INCORPORATA
TERMOFAR - Miscelatore termostatico per impianti sanitari. • Campo di regolazione: 30÷65°C
• Valvole di ritegno su attacchi laterali
• Attacchi: maschio completi di bocchettoni e guarnizioni • Temperatura massima ingresso: 95°C
• Trattamento superficiale interno/esterno TEA®PLUS
Il termostatico "COOL BODY" ha il corpo freddo in grado di
isolare la superfi cie esterna del termostatico lasciandola fredda,
permettendo una maggiore sicurezza contro le scottature.
Attacchi da 1/2’’ con deviatore incorporato IDEALE per colonne doccia.
Maniglie metalliche.
Sistema termostatico pretarato a circa
45°C per la distribuzione di acqua miscelata
preas semblato com ple to di elettrovalvole
e di inter ruttore orario digitale per
programmare la disinfezione termica anti -
legionella
Kit di collegamento completo di miscelatore
termostatico antiscottatura
con temperatura di entrata acqua
calda 110°C – valvola deviatrice termostatica
con taratura fissa 40°C –
3 val vo le di non ritorno per alta tem -
peratura, filtri inox e codoli
Valvola miscelatrice per impianti radianti
63C - AQUAMIXValvola miscelatrice termostatica per impianti a pannelli radianti con 10 posizioni di taratura e by-pass fisso contro le sovratemperature. Campo di taratura: 25÷50°C.
Pressione massima differenziale: 2 bar.
Impiego
Le valvole Aquamix sono impiegate per mantenere costante la temperatura dell’acqua in ingresso nei collettori di distribuzione degli impianti di riscaldamento a pannelli radianti. Il campo di taratura delle valvole Serie 63C consente di regolare la temperatura dell’acqua compresa tra 25÷50°C con una tolleranza di ± 2°C.
Funzionamento
Il funzionamento è automatico e avviene mediante un elemento termosensibile inserito nel corpo valvola che, a contatto con l’acqua di miscela, dilatandosi e contraendosi, regola l’ingresso dalle bocche laterali, con azione proporzionale, di acqua calda prodotta nel generatore e quella di ritorno dai pannelli radianti in funzione del valore di taratura impostato. Le valvole hanno un pistone con bypass fisso tra ingresso acqua fredda e uscita mix per evitare che tutta l’acqua calda prodotta dalla caldaia raggiunga i pannelli radianti in caso di rottura dell’elemento termostatico. L’adozione di un termostato di sicurezza, che intervenga arrestando la pompa, è un accorgimento comunque necessario ad evitare pericolose sovratemperature, ad esempio per avvenuta manomissione delle valvole di taratura. Le caratteristiche idrauliche di portata e di perdite di carico delle valvole sono rilevabili su appositi nomogrammi.
Riferimento: 247508
TERMOFAR - Miscelatore termostatico per impianti sanitari. • Campo di regolazione: 30÷65°C
• Attacchi: maschio completi di bocchettoni e guarnizioni • Temperatura massima ingresso: 95°C
• Trattamento superficiale interno/esterno TEA®PLUS
Gruppo termostatico di integrazione termica tra impianto solare e caldaia composto da valvola miscelatrice Serie MMV-S, raccordo a Tee, valvola deviatrice. Corpo in ottone antidezincificante DZR CW602N. Posizioni di taratura: 5. Temperatura acqua miscelata: 30-65 ± 2°C.
Portata a 3 bar: 63 l/min - Portata minima: 5 l/min. PN 10. Pressione di esercizio: 0,2÷5 bar. Temperatura di esercizio acqua calda lato miscelatrice: 52÷110°C. Temperatura di esercizio acqua fredda lato miscelatrice: 5÷20°C. Temperatura di apertura della valvola di deviazione: 45°C.
Attacchi da 1/2’’ con deviatore incorporato ideale per colonne doccia,
Maniglie in ABS.
TERMOFAR - Miscelatore termostatico per impianti sanitari. • Campo di regolazione: 30÷65°C
• Valvole di ritegno su attacchi laterali
• Attacchi: maschio completi di bocchettoni e guarnizioni • Temperatura massima ingresso: 95°C
• Trattamento superficiale interno/esterno TEA®PLUS
Descrizione
Le valvole miscelatrici termostatiche Serie MMV-S sono utilizzate negli impianti solari per la produzione di acqua calda sanitaria. La temperatura dell’acqua nel serbatoio di stoccaggio può variare considerevolmente in funzione della stagione, dell’irradiazione solare nonché della necessità di disporre tale fluido ad alte temperature per lunghi periodi. Specialmente in estate o in caso di piccoli prelievi di fluido, la temperatura dell’acqua accumulata può raggiungere anche i 95°C prima che la valvola di sicurezza intervenga ed a queste temperature l’acqua calda non può essere utilizzata per usi sanitari. Quindi è necesario l’uso della valvola miscelatrice per abbattere la temperatura massima di mandata di acqua calda sanitaria alle diverse utenze.
MMV-S
Valvola miscelatrice termostatica per impianti ad energia solare.
Corpo in ottone nichelato. PN10. Grazie alle 5 posizioni di taratura la valvola consente di miscelare l’acqua del serbatoio solare in modo accurato ( /-2°C). Pressione di esercizio: 0,2÷5 bar. Temperatura di esercizio acqua calda: 52÷110°C. Temperatura di esercizio acqua fredda: 5÷25°C. Campo di taratura: 30÷65°C. Portata a 3 bar: 63 l/min. Portata minima: 5 l/min.
Installazione
Installare le valvole miscelatrici termostatiche Serie MMV-S come da schema sottoriportato. Queste valvole possono essere installate sia in orizzontale sia in verticale. Il miscelatore viene fornito con una temperatura preimpostata pari a 50°C, tuttavia, le particolarità di ogni installazione richiedono una regolazione del prodotto sul posto. Per regolare correttamente la temperatura di uscita dell’acqua al valore desiderato occorre che i rubinetti d’alimentazione d’acqua fredda e calda e di spillamento delle utenze siano completamente aperti. Per regolare la temperatura dell’alimentazione basta allentare la vite di bloccaggio situata nella parte superiore del cappuccio, sollevare leggermente il cappuccio e ruotarlo per regolare la temperatura. Una volta ottenuta la temperatura desiderata, riabbassare il cappuccio e bloccarlo con l’apposita vite. Le temperature e le pressioni devono essere stabilizzate e verificate prima della messa in funzione (lasciare l’acqua miscelata scorrere per 1 minuto prima di eseguire la regolazione finale.
PARTE ESTRAIBILE PER NUOVO MISCELATORE INCASSO STELLA ISOMIX
CP25-138
Valvola miscelatrice termostatica a 4 vie “OCTOPUS" con mix centrale e ingressi contrapposti - attacco pompa - Kv 4,5 - reg. 25–58 °C - nichelato Coefficiente di flusso: Kv 4,5 Campo di regolazione temperatura: 25–58 °C Temperatura massima di esercizio: 90 °C Pressione massima di esercizio: 10 ba
Miscelatore termostatico pretarato con regolatore
dell’anello di ricircolo e con 2 saracinesche
a passaggio totale con valvole di non
ritorno, filtri inox e termometri ad immersione.
Cartuccia con dispositivo antiscottatura
attacchi diametro 3/4 entrata ricircolo diametro 1/2
Solar Kit 1 di BRV 103685-1.2 DIAMETRO 1" PORTATA 35 LITRI AL MINUTO
Kit termostatico di collegamento solare caldaia. Temperatura di deviazione 48°C.
Miscelazione regolabile da 30°C a 65°C. Temperatura continua 100°C (120°C per 20 sec.).
VALVOLE PLUS RIVER ISPEZIONABILI CON FILTRO E CHIUSURE 3/4 CONFEZIONE 2 PEZZI
DA MONTARE IN PARTICOLARE SU MISCELATORI TERMOSTATICI
