VALVOLA DI ZONA FAR A 3 VIE D.1/2 A SFERA MOTORIZZABILE CORPO CROMATO ART.3020 12

Gomito doppio monocono giallo. • Corpo in ottone CW617N stampato • Attacco intercambiabile per tubo rame, plastica e multistrato

Supporti per fissaggio collettori semplici,

componibili, termoelettrici e multifar ai

seguenti articoli:

- Art. 7410-7420-7425-7450-7460

- Art. 7475

RACCORDI COMPLETI DI ADATTATORI PER TUBO MULTISTRATO

Niplex maschio giallo. • Corpo in ottone CW617N stampato • Completo di adattatore per tubo multistrato

Codolo telescopico cromato. • Misura 3/8” - estensione da 32mm a 55mm • Misura 1/2” -3/4” - estensione da 35mm a 60mm

370X310X82 mm

COPERCHIO IN PLASTICA

Scatola ad incasso per gli impianti idro-termosanitari civili. I suoi due collettori permettono il collegamento a caldaia, cucina e rubinetti acqua mentre le due valvole di sicurezza consentono di interrompere in qualsiasi momento il flusso di gas o acqua in caso di necessità. Il coperchio è reversibile e dotato di fori di aerazione. La scatola House Box senza collettori né valvole è completa di staffette di fissaggio.

Raccordo eccentrico cromato per collegamento in caso di sostituzione del corpo scaldante, con variazione di interasse. • Attacchi: femmina-maschio

Curva speciale cromata. • Attacco intercambiabile per tubo rame, plastica e multistrato • Parte cilindrica Ø 16mm

Raccordo di giunzione 2 pezzi in ottone giallo con calotta mobile. • Attacchi: maschio-femmina • Guarnizione piana in EPDM • Ottone stampato CW617N

Riferimento: 187200

Supporti per fissaggio collettori semplici,

componibili, termoelettrici e multifar ai

seguenti articoli:

- Art. 7410-7420-7425-7450-7460

- Art. 7475

Comando manuale per tutte le valvole termostatizzabili. • Comprensivo di maniglia e supporto

Collettore componibile cromato.3650 114

• Corpo in ottone CB753S

• Attacchi Laterali: 3/4”-1”-1”1/4 maschio - femmina

• Derivazioni: 1/2” femmina

• Interasse Derivazioni: 50mm

Raccordo di giunzione 2 pezzi in ottone giallo con calotta mobile. • Attacchi: femmina-femmina • Guarnizione piana in EPDM • Ottone stampato CW617N

8882 1534

Il raccordo allungabile è composto da due calotte mobili e un corpo in ottone estensibile fno a 15mm che permette di recuperare lo spazio mancante durante le installazioni.

Raccordo allungabile cromato. • Corpo in ottone CW614N • Calotte girevoli in ottone CW617N • Doppio o-ring e guarnizioni di tenuta in EPDM

Raccordo cromato con attacco intercambiabile per tubo rame, plastica e multistrato per collettori complanari e fangiati.

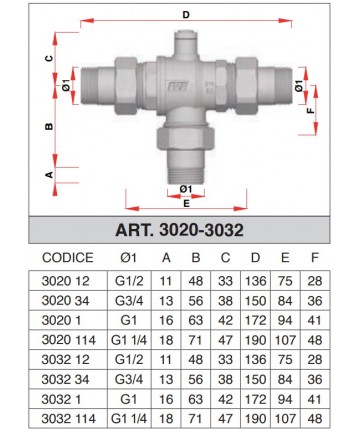

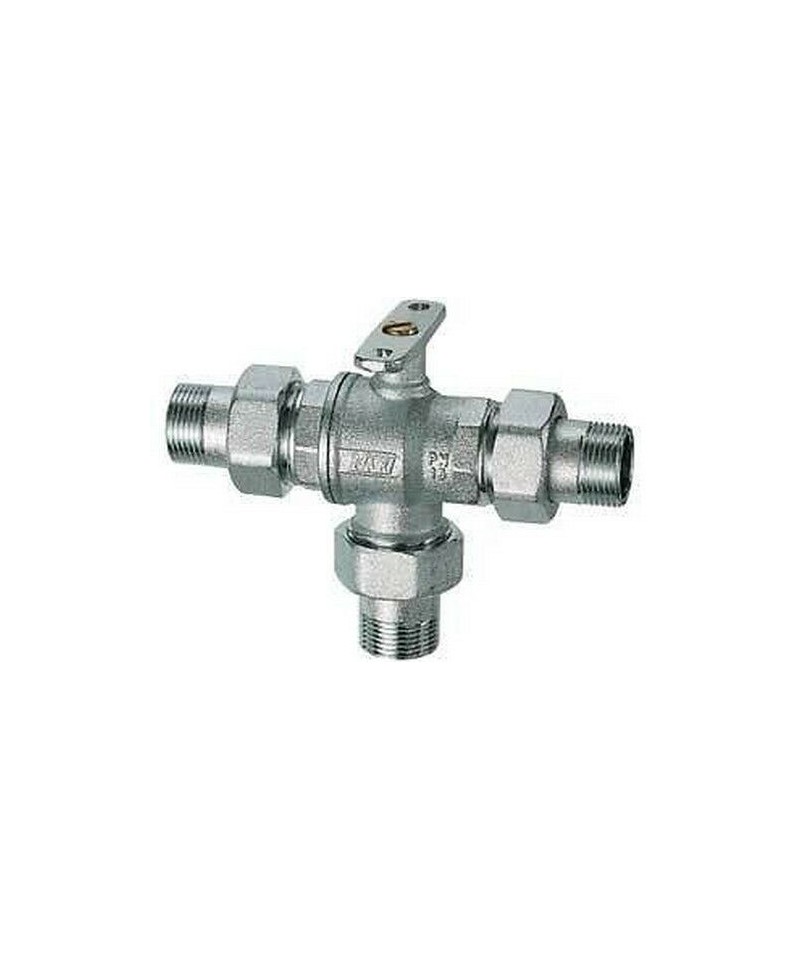

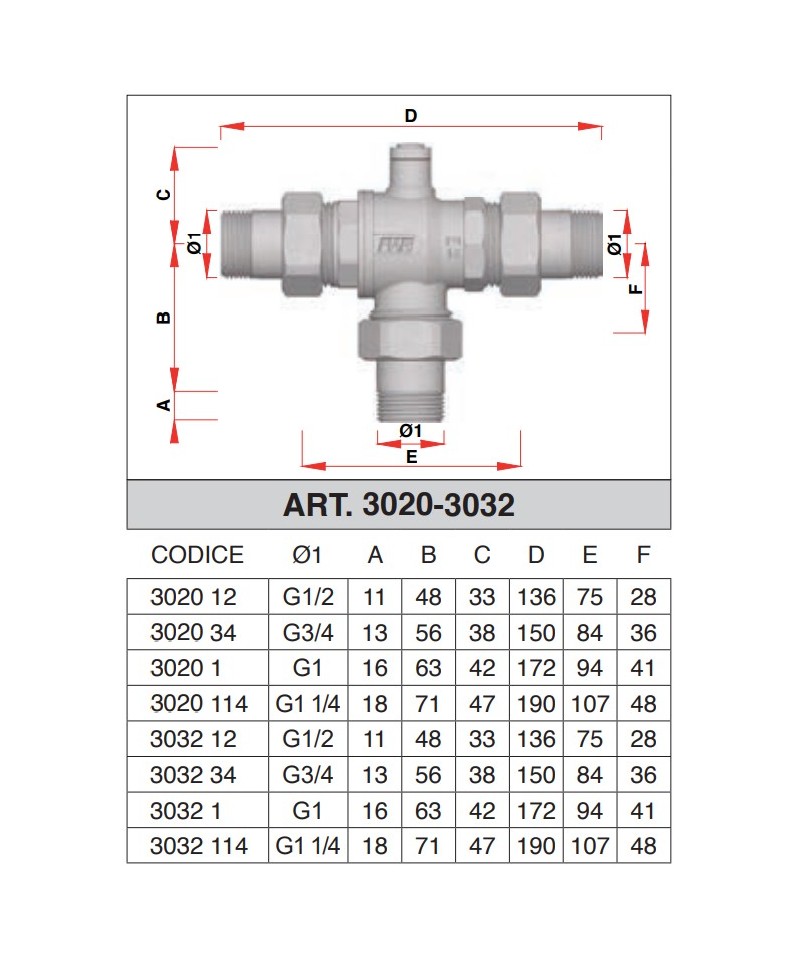

Valvola di zona deviatrice a 3 vie (SOLO CORPO) MOTORIZZABILE cromata a sfera BOCCHETTONATA. • Corpo valvola a sfera: ottone CW617N • Guarnizioni di tenuta: O-Ring in EPDM e sedi in PTFE • Pressione nominale: 16 bar • Pressione massima diferenziale: 5 bar • Temperatura fuido: -10°C (con antigelo) 100°C • Fluidi utilizzabili: acqua e acqua con glicole • Attacchi: maschio-maschio • Passaggio totale

SMALL - Servocomando elettrico con sblocco manuale per valvole di zona a sfera completo di relè e microinterruttore ausiliario. • Cavo di connessione lunghezza 1 m • Tensione di alimentazione: 230V 50Hz • Angolo di rotazione: 90° • Tempo di rotazione: 40 secondi • Grado di protezione: IP54
