Riferimento: 462084
8882 1534

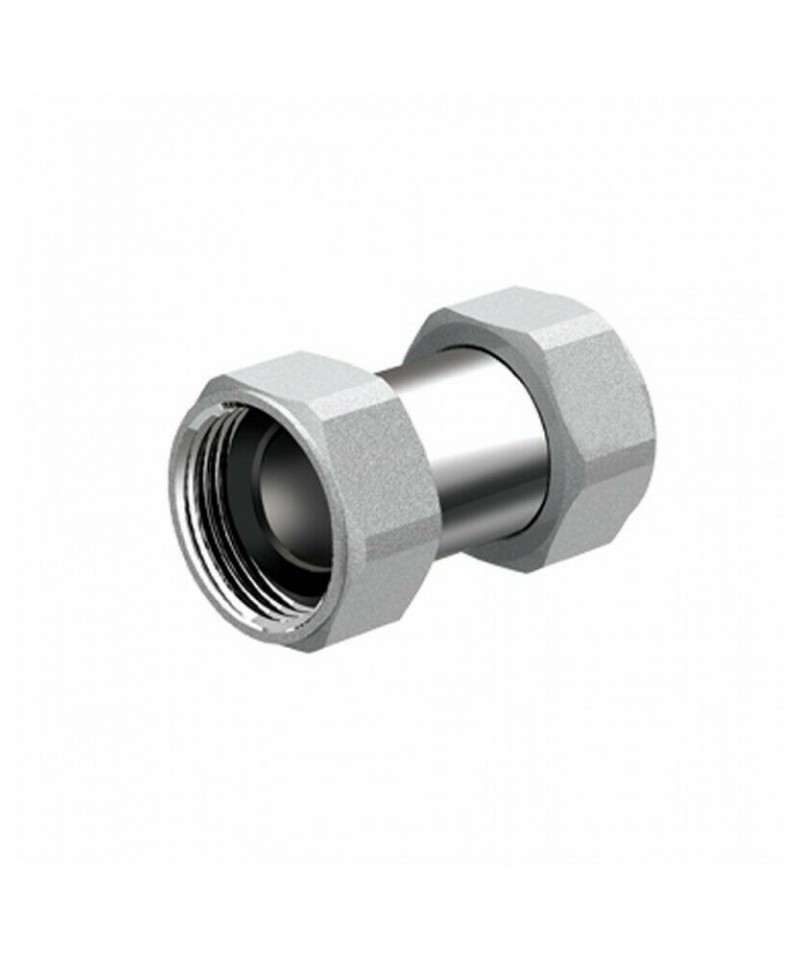

Il raccordo allungabile è composto da due calotte mobili e un corpo in ottone estensibile fno a 15mm che permette di recuperare lo spazio mancante durante le installazioni.

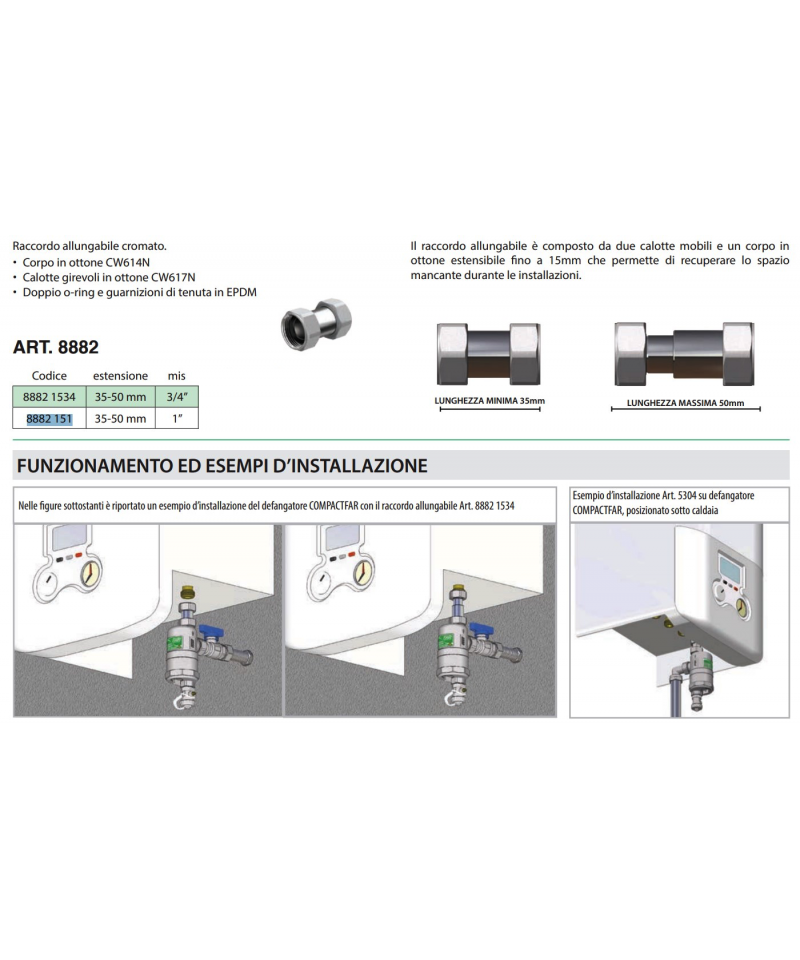

Raccordo allungabile cromato. • Corpo in ottone CW614N • Calotte girevoli in ottone CW617N • Doppio o-ring e guarnizioni di tenuta in EPDM
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
8882 1534
Il raccordo allungabile è composto da due calotte mobili e un corpo in ottone estensibile fno a 15mm che permette di recuperare lo spazio mancante durante le installazioni.
Raccordo allungabile cromato. • Corpo in ottone CW614N • Calotte girevoli in ottone CW617N • Doppio o-ring e guarnizioni di tenuta in EPDM
Raccordo a muro maschio cromato. • Corpo in ottone CW617N stampato • Attacco intercambiabile per tubo rame, plastica e multistrato
Disponibili per diametri da 10 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:
La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.
In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.
Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)
Il raccordo >B< Oyster di Conex Bänninger è di
semplice concezione, ma versatile ed efficiente
nell’impiego.
È utilizzato in una vasta gamma di applicazioni tra cui
l’installazione di valvole a sfera, valvole per radiatori
ed a saracinesca e consente riparazioni rapide.
Tramite >B< Oyster è possibile realizzare
accoppiamenti tra tubazioni di rame e acciaio Inox
e valvole o raccordi filettati femmina con terminali
paralleli secondo ISO 228-1.
Non è necessario l’utilizzo di elementi di tenuta quali
nastro di teflon o altri componenti.
Un O-ring interno in EPDM garantisce una giunzione
sicura ed affidabile nel tempo tra tubo e raccordo, con
il semplice serraggio di una chiave inglese
BICONO FEMMINA OTTONE CROMATO 1/2''x1/2''x14mm
MANICOTTO RIDOTTO FILETTI MASCHIO FEMMINA IN OTTONE GIALLO
Collettore componibile cromato.3401 1
• Corpo in Ottone CB753S
• Attacchi intercambiabili per tubo rame, plastica e multistrato
• Attacchi laterali: 3/4”-1”-1”1/4 maschio-femmina
• Interasse derivazioni: 50mm
Raccordo in ottone portagomma in ottone per gas GPL DN.10
Disponibili per diametri da 6 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:
La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.
In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.
Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)
NIPLES CORTO IN OTTONE
Raccordi ad avvitare in ottone - Filetto Cilindrico
Raccordi ad avvitare in ottone
Dimensioni disponibili da 1/8” a 3”
Filetti cilindrici
Si raccomanda l’utilizzo di sigillanti anaerobici o teflon
Evitare di applicare una coppia di serraggio eccessiva in fase di installazione
Materiale raccordi Ottone CW617N-DW
Terminali filettati secondo ISO 228-1
Particolari da stampo secondo EN 12165
Particolari da barra secondo EN 12164
Dimensioni disponibili da 1/8” a 3”
Miscela Acqua/Glicole Concentrazione Massima 50% / 50%
RACCORDO OTTONE CON OR DIRITTO MASCHIO
Adattatore per tubi multistrato completi di calotta cromata, adattabili a
tutti i nostri articoli provvisti di attacco EUROKONUS.
GOMITO IN OTTONE A 45°FF IN OTTONE PESANTE FILETTO CONICO DELLA DITTA GUIDI
R176PX003 BASE 16
Versione cromata: per attacco adattatore tubo rame, plastica o multistrato.
Ideale per il prolungamento rubinetto e detentore
Prolunga con calotta girevole
Prolunga in ottone con calotta girevole.
Campo di temperatura 5÷110 °C.
Pressione massima di esercizio 10 bar
