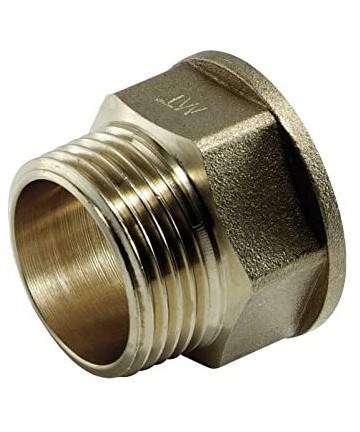

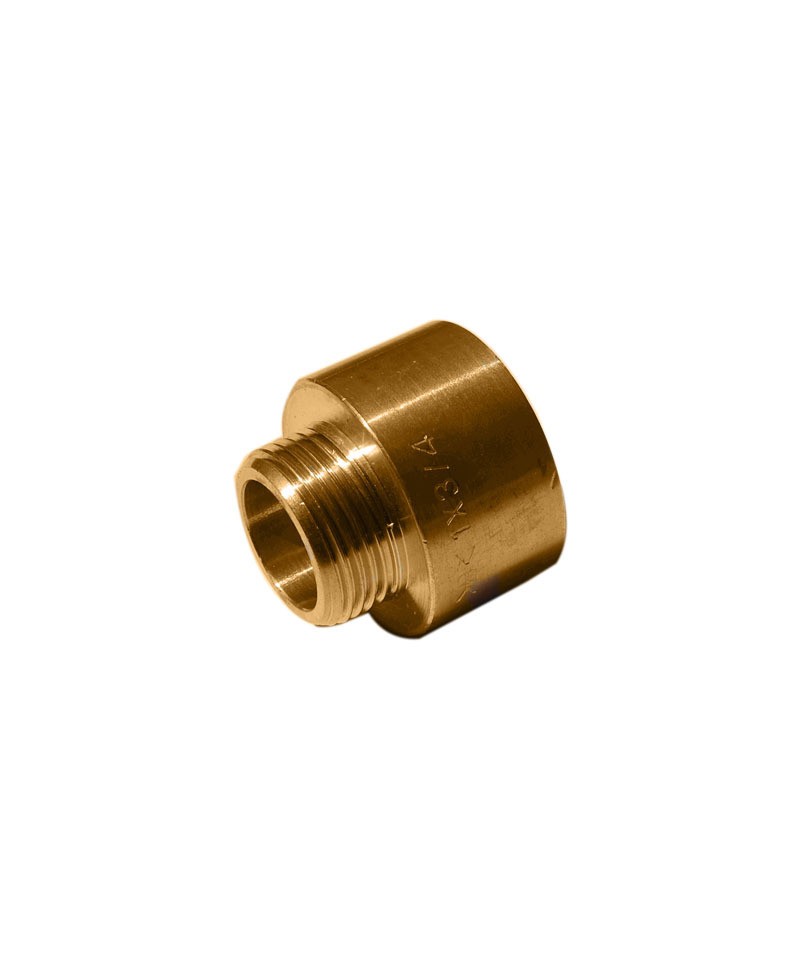

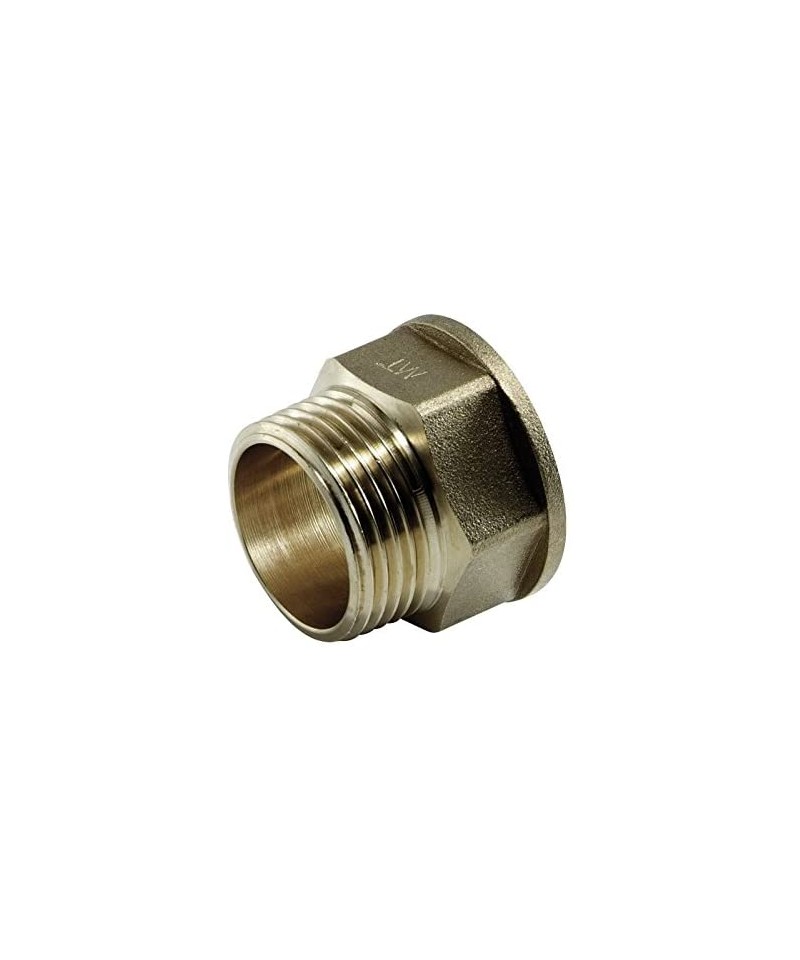

MANICOTTO OTTONE MF RIDOTTO 3/4X3/8

 TE IN OTTONE FF A 90° IN OTTONE PESANTE FILETTO CONICO

LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1

Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua  particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.

Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.

Disponibili per diametri da 6 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:

• rame prodotti secondo EN 1057 negli stati metallurgici duro (R290), semiduro (R250) e ricotto (R220),
• leghe di rame;
• acciaio al carbonio prodotti secondo EN10305;
• acciaio inox prodotti secondo EN10312.

La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.

In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.

Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)

 TE IN OTTONE FF A 90° IN OTTONE PESANTE FILETTO CONICO

MANICOTTO IN OTTONE MF RIDOTTO

INFO TECNICHE

Utilizzabili per adduzione acqua calda e fredda

in impianti idrico-sanitari* e di riscaldamento.I

raccordi filettati sono adattabili per ogni tipo di installazione

idraulica, domestica, commerciale, industriale,

agricola per impianti di riscaldamento ed

igenico sanitari* e generalmente con qualsiasi

tipologia di fluido non corrosivo.

 TE IN OTTONE FF A 90° IN OTTONE PESANTE FILETTO CONICO

Raccordo,INTERMEDIO A TE, in ottone, con attacco per adattatore tubo rame, plastica o multistrato.

 CURVA IN OTTONE A 90° FF IN OTTONE PESANTE FILETTO CONICO DELLA DITTA GUIDI

MANICOTTO RIDOTTO FILETTI MASCHIO FEMMINA IN OTTONE GIALLO

Disponibili per diametri da 10 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:

• rame prodotti secondo EN 1057 negli stati metallurgici duro (R290), semiduro (R250) e ricotto (R220),
• leghe di rame;
• acciaio al carbonio prodotti secondo EN10305;
• acciaio inox prodotti secondo EN10312.

La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.

In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.

Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)

MANICOTTO IN OTTONE FF  PESANTE FILETTO CONICO

Valvola di bilanciamento e di misurazione del fusso. • Corpo interamente realizzato in ottone CR • Otturatore sagomato con guarnizione di chiusura in EPDM • Manopola a regolazione micrometrica • Dispositivo di memoria antimanomissione • Scala graduata con lettura a 360°

GOMITO OTTONE CON OR MASCHIO DIAMETRO

Raccordo terminale a squadra cromato per collettori componibili. • Attacco: 3/4”-1”- 1”1/4 femmina • Derivazioni: 1/4”-3/8”-1/2” femmina

Tappo maschio in Ottone Disponibili nelle misure da 1/8 a 3 pollici

Filettature realizzate secondo BSEN ISO 228-1 e 1254-4

Idonei all'accoppiamento con materiali realizzati secondo EN 12165, CW617N, e CW617N EN12164

Tappo maschio in Ottone Disponibili nelle misure da 1/8 a 3 pollici

Filettature realizzate secondo BSEN ISO 228-1 e 1254-4

Idonei all'accoppiamento con materiali realizzati secondo EN 12165, CW617N, e CW617N EN12164
