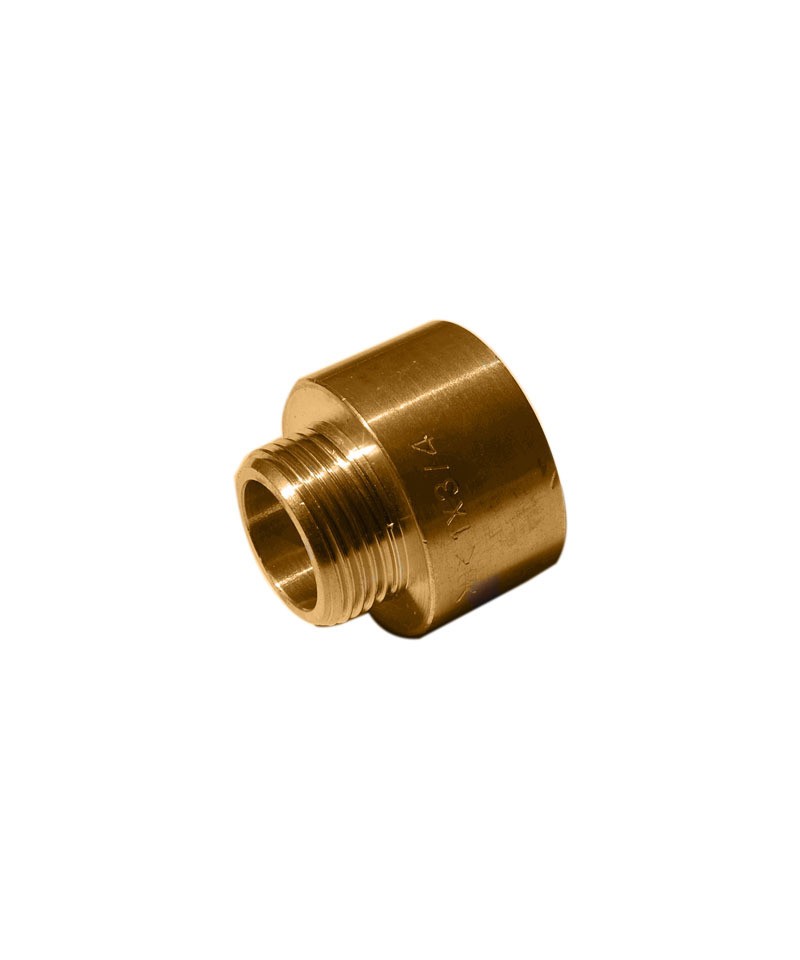

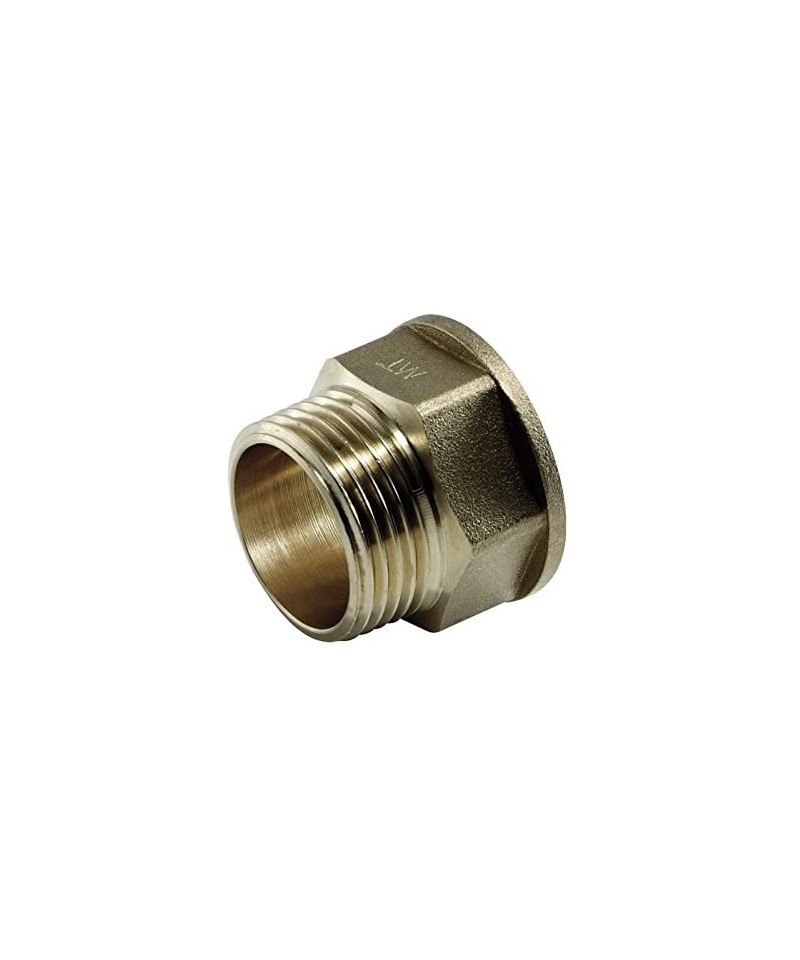

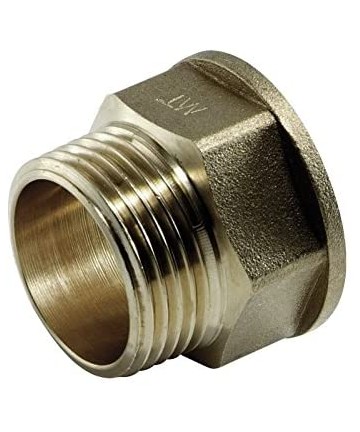

MESSING REDUZIERENDE VERSCHRAUBUNG MF 3/4X3/8

MESSING FÜLLE MM AUS SCHWEREM MESSING MIT KONUS-GEWINDEN

Deckel für die "TUTTO"-Kassette mit Befestigungsschrauben.

• 6140 300 für Art. 7420

• 6140 400 für Art. 7425

• 6140 480 für Art. 7450

• 6140 600 für Art. 7460

SCHNELLMONTAGEVERBINDUNG AUS MESSING FÜR EISENROHRt. E102 Push

KRONOS PUSH

VERBINDUNG/FEMININ

Die Schnellmontageverbindungen Kronos Push von Effebi (Bovezzo, BS) sind für Reparaturen im Rahmen von Sanierungsarbeiten an zivilen Anlagen, in der Heizungs- und Wasserinstallation vorgesehen. Die Montage ist einfach und schnell, nur drei Schritte für hohe Sicherheit dank der direkten Montage des Rohres.

Das Dichtsystem mit zertifizierten konischen Dichtungen (in NBR) kompensiert eventuelle Unterdimensionierungen des Rohrdurchmessers. Die Schnellmontageverbindung für Eisenrohre eignet sich für die Nutzung mit Wasser und Gas.

Das Verbindungssystem ist einfach und sofort, entspricht der D.M. 06-04-2004, n. 174 und ist nach DVGW GAS und ACS zertifiziert.

Verfügbar in den Varianten feminin, maskulin und schiebendes Rohr-Rohr, in den Größen von 3/8 bis 2″, wurde die Verbindung von Effebi Spa entworfen und vollständig in Italien hergestellt.

Eigenschaften der Kronos Push-Verbindungen:

1. Gewinde UNI ISO 7/1
2. Hochsicherheitskörper und schnelle, tiefe Einfügung
3. Selbstanpassende konische Dichtung mit großer Kontaktfläche für WASSER und GAS
4. Patentiere Führungsring
5. Hohe Abdichtung am Rohr
6. Schnellmontage des Rohres mit Befestigungsring

Erhältlich für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057, in den metallurgischen Zuständen hart (R290), halb-hart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Fläche des Rohrs, die mit dem O-Ring in Kontakt steht, muss frei von Kratzern, Dellen, Ablagerungen und Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche Kreisform des Rohrs wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Ausführung von Sanitärinstallationen mit Wasser, das für den menschlichen Konsum bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM gemäß der Norm EN 681-1) installiert werden.

Modularer verchromter Kollektor.3600 114

• Gehäuse aus Messing CB753S

• Seitenanschlüsse: 3/4”-1”-1”1/4 männlich - weiblich

• Abzweigungen: 1/2” weiblich

• Abstand der Abzweigungen: 50mm

R18Y063, R18Y064, R18Y065: entsprechen der Norm CIG UNI 7129 für Gasverteilung

Referenz: 108027

Lochmessingnippel OT 58 mit radialem Anschluss ermöglichen

MAXIMALER BETRIEBSDRUCK PN 40 bar

NOMINALE NENNDURCHMESSER DN siehe Tabelle

NATUR DER FLÜSSIGKEIT Wasser, Luft, Laugen,

Kohlenwasserstoffe, Säuren usw.

NIPPLES AUS SCHWEREM MESSING MIT KONISCHEM GEWINDE

MESSING SCHRAUBENANSCHLUSS, BESTEHEND AUS DREI TEILEN, METALLISCHER KEGELHALTERUNG DREHBARES

Verschraubungen mit Messing-Spitze. Verwendbar zur Herstellung von Anlagen für die Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Verwendbar für Kupferrohr und Stahlrohr • Verwendbar für Gasgebrauch • • Mutter direkt aus Stange gefertigt • Metallische Dichtung

Die Verschraubungen [Serie 1N00] sind für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Rohrinstallationen für Heizungs- und Sanitäranlagen sowie im Allgemeinen für jede Art von nicht korrosivem Fluid geeignet.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solaranlagen: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar

Die Verschraubungen entsprechen der Norm UNI EN 1254-2 „Hydraulische Verbindungen für Kupferrohre mit komprimierten Enden“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren für dichte Verbindung“ • Die verwendeten Materialien entsprechen dem Ministerialdekret Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Erfassung, Behandlung, Zuführung und Verteilung von Wasser verwendet werden können, das für den menschlichen Verbrauch bestimmt ist] • Konform mit 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RhOS II)

DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN gilt bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei höheren Temperaturen als für das Rohr erlaubt.
Gewinde UNI ISO 7/1

Fitting, das den Anschluss von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Befestigungs- und Verbindungssystem ist das einfachste, leichteste und direkteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Befestigungsring (kunststoff oder metallisch). Die spezielle Form des Gummirings ist auf die besonderen Eigenschaften von Polyethylen und dessen Produktionstechnologie zurückzuführen.
Der konische Teil passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, und gewährleistet eine perfekte hydraulische Dichtung dank seines proportionalen Widerstands und wird zu einer soliden Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner besonderen Konfiguration den Toleranzen des Rohrs an und gewährleistet ein perfektes Festziehen am Rohr selbst. Für PE 100-Rohre und Gasleitungen ist eine innere Verstärkung (Buchse) erhältlich, die das Rohr versteift. Der TOF PE-Fitting mit der speziellen Verstärkungsbuchse ist für PE-X-Rohre geeignet.

Der TOF-Fitting ist als Kompressionsfitting vom Typ A gemäß der Norm EN1254-3 klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

Kit für Rohre anpassbar an alle unsere Artikel mit Anschluss

wechselbar 24x19.

- Adapter für Mehrschichtrohre und Monopolymere

- Messing-Schraubring

- verchromter Kopf mit Gewinde 24x19

Kompressionsfittings mit Messingkegel. Verwendbar für die Herstellung von Anlagen zur Lieferung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Verwendbar für Kupferrohr und Stahlrohr • Verwendbar für Gasnutzung • • Mutter direkt aus der Stange gefertigt • Metallische Dichtheit.

Die Kompressionsfittings [Serie 1N00] sind für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Installation für Heizungsanlagen und sanitäre Anlagen sowie für jede Art von nicht korrosiven Flüssigkeiten anpassbar.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur in solarthermischen Systemen: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.

Die Fittings entsprechen der Norm UNI EN 1254-2 „Hydraulische Verbindungen für Kupferrohre mit Kompressionsenden“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren für dichten Anschluss am Gewinde“ • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung über die Materialien und Gegenstände, die in fest installierten Anlagen zur Entnahme, Behandlung, Zuleitung und Verteilung von Trinkwasser verwendet werden dürfen] • Entspricht 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Richtlinie 2011/65/EU, 6C Anhang III (RhOS II).

Messing-Gasanschluss für GAS METAN DN.14

MESSING REDUZIERUNGSNADEL

R179MX020 DIAMETER 20X2

Adapter für Kunststoff- oder Mehrschichtrohre

Adapter für Kunststoff- oder Mehrschichtrohre.
Entspricht der Norm EN 1254-3.
Schwarzer O-Ring entspricht der Norm EN 681-1.
Für hydraulische Anlagen.
Betriebstemperaturbereich 5÷110 °C.
Maximaler Betriebsdruck 10 bar.
