Artikel-Nr.: 462084
8882 1534

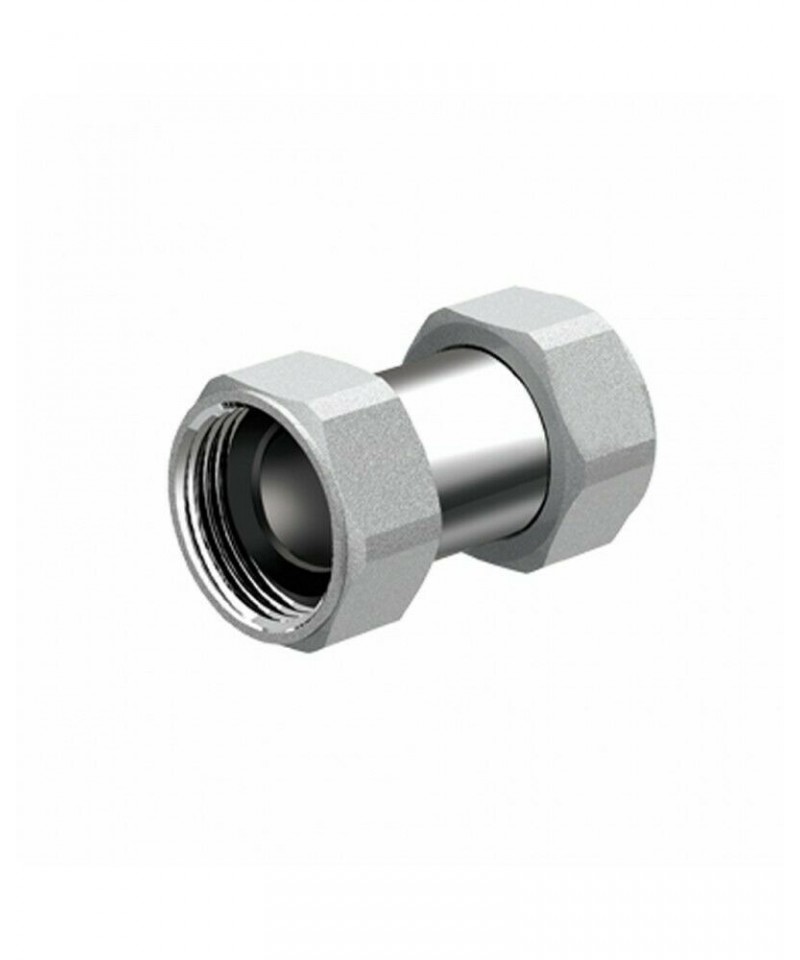

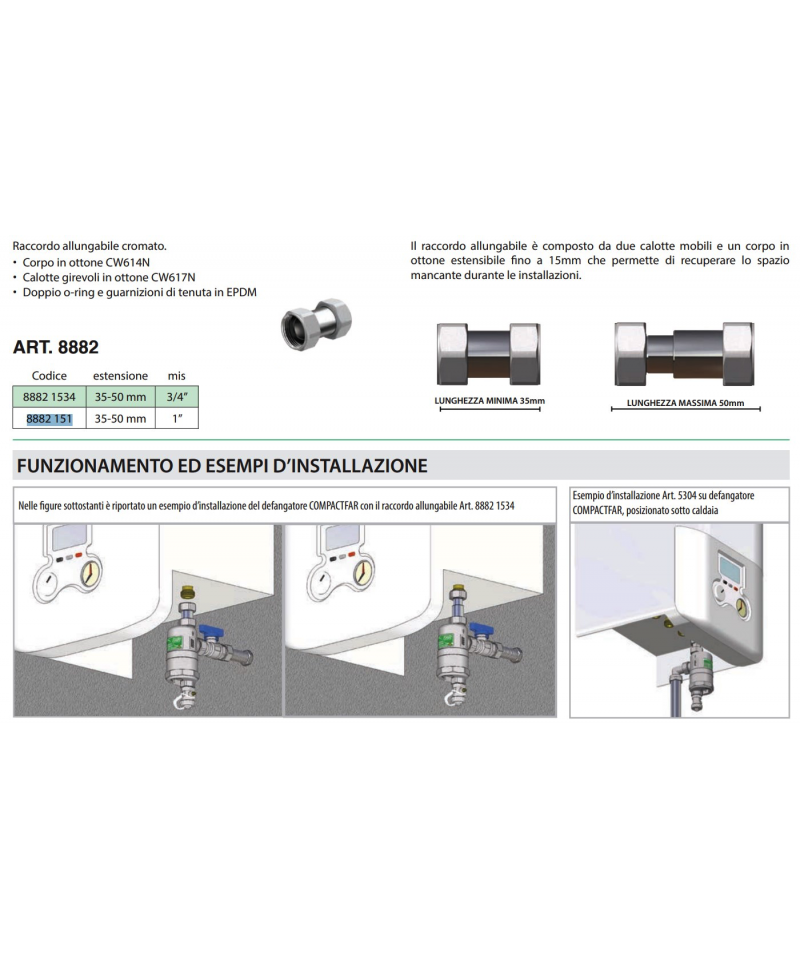

Das erweiterbare Verbindungselement besteht aus zwei beweglichen Kappen und einem bis zu 15 mm dehnbaren Messingkörper, der es ermöglicht, den fehlenden Raum während der Installationen zu kompensieren.
Verchromte erweiterbare Verbindung. • Messingkörper CW614N • Drehbare Kappen aus CW617N Messing • Doppelte O-Ringe und Dichtungen aus EPDM
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
8882 1534
Das erweiterbare Verbindungselement besteht aus zwei beweglichen Kappen und einem bis zu 15 mm dehnbaren Messingkörper, der es ermöglicht, den fehlenden Raum während der Installationen zu kompensieren.
Verchromte erweiterbare Verbindung. • Messingkörper CW614N • Drehbare Kappen aus CW617N Messing • Doppelte O-Ringe und Dichtungen aus EPDM
5010 38
Verchromter Männliche Niplex. • Gehäuse aus CW617N Messing, gepresst • Austauschbarer Anschluss für Kupfer-, Kunststoff- und Mehrschichtrohre
MÄNNLICHE MÄNNLICHE SCHIEBE MIT LANGEM GEWINDE
DRUCK- UND TEMPERATURGRÄNZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei höheren Temperaturen als für das Rohr zulässig.
UNI ISO 7/1 Gewinde
Fitting, das die Verbindung von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungsystem ist das einfachste, leichteste und sofortige. Es besteht nur aus zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (aus Kunststoff oder Metall). Die spezielle Form des Gummirings ist durch das besondere Merkmal des Polyethylens und seiner Produktionstechnologie bedingt.
Der konische Teil passt sich den Toleranzen des Rohrs, einschließlich der Ovalisierungen, an und gewährleistet eine perfekte hydraulische Dichtung dank seiner proportionalen Festigkeit und wird zu einer soliden Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner speziellen Form den Toleranzen des Rohrs an und gewährleistet ein perfektes Blockieren auf dem Rohr selbst. Für PE 100 Rohrleitungen und Gasleitungen steht eine interne Verstärkung (Boccola) zur Verfügung, die das Rohr versteift. Der TOF PE Fitting mit spezieller Verstärkungsboccola ist für PE-X Rohre geeignet.
Der TOF Fitting ist als Kompressionsverbindung vom Typ A gemäß der Norm EN1254-3 klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.
Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Kerben, Schmutz und Farbe sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.
Beim Anschluss an ein Kupferrohr weich (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.
Für die Herstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Klimaanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung mit dem schwarzen O-Ring (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.
Erhältlich für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtigkeit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einschnitten, Ablagerungen und Lackierungen sein, und das Rohr muss sowohl innen als auch außen mit geeigneten Werkzeugen entgratet werden.
Bei der Verbindung mit Weichkupferrohren (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche kreisförmige Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch die reibungslose Bewegung der mitgelieferten Flachscheibe bestätigt wird.
Für die Durchführung von sanitären Anlagen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (warm und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder von Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer entsprechend der Norm EN 681-1) installiert werden.
VERLÄNGERUNG AUS SCHWEREM VERCHROMTEM MESSING MÄNNLICH WEIBLICH
DREIECKIGE MESSINGSCHLAUCHANSCHLUSSMUFFE FÜR ERDGAS
Messing-Schlauchanschluss für männliche Verbindung aus schwerem Messing
VERLÄNGERUNG MÄNNLICH MÄNNLICH AUS SCHWEREM MESSING
TECHNISCHE INFO
Verwendbar für die Zuleitung von warmem und kaltem Wasser
in sanitären* Wasserinstallationen und Heizungsanlagen.I
Die gewindeeingänge der Serien 2600 und 2700
sind für jede Art von Installation
hydraulisch, häuslich, gewerblich, industriell,
landwirtschaftlich für Heizungs- und
sanitäre* Anlagen geeignet und im Allgemeinen mit jeder
Art von nicht korrosivem Fluid.
Produkt vollständig in Italien hergestellt
Dichtungsbeschläge mit Messingkopfform. Verwendbar beim Bau von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.
Verwendbar für Kupferrohre und Stahlrohre • Verwendbar für Gasgebrauch • • Sechskant aus durchgehendem Material hergestellt • Metallische Dichtung.
Die Dichtungsbeschläge [Serie 1N00] sind für jede Art von sanitären Installationen im Haushalt, Gewerbe, Industrie, Landwirtschaft sowie für Heizungsanlagen und sanitäre Anlagen anpassbar und generell für jede Art von nicht korrosiven Flüssigkeiten geeignet.
Maximale Betriebstemperatur: 120 °C • Betriebstemperatur bei thermischen Solarsystemen: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.
Die Beschläge entsprechen der Norm UNI EN 1254-2 „Sanitärleitungen für Kupferrohre mit Dichtungsenden“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren für dichte Verbindung auf dem Gewinde“ • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Verordnung über Materialien und Gegenstände, die in festen Anlagen zur Erfassung, Behandlung, Übertragung und Verteilung von Wasser für den menschlichen Gebrauch verwendet werden dürfen] • Konform mit 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RoHS II).
Unterstützungen zur Befestigung einfacher Sammler,
kombinierbar, thermoelektrisch und multifar für
folgende Artikel:
- Art. 7410-7420-7425-7450-7460
- Art. 7475
MESSINGECK MIT OR MÄNNLICHEM DIAMETER
Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Garantie der Dichtheit: die Oberfläche des Rohrs, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einkerbungen, Ablagerungen, Lackierungen sein, und das Rohr sollte innen und außen mit einem geeigneten Werkzeug entgratet werden.
Im Falle der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche runde Querschnittsform des Rohrs wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.
Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer, das der Norm EN 681-1 entspricht) installiert werden.
MESSING SCHRAUBENANSCHLUSS, DER AUS DRITTEN TEILEN BESTEHT, METALLISCHER KONISCHER HALTERUNTERSTÜTZUNG
Schnellkupplung aus Messing für Eisenrohret. E102 Push
KRONOS PUSH
VERBINDUNG/WEIBLICH
Die Schnellkupplungen Kronos Push von Effebi (Bovezzo, BS) sind für Reparaturen bei der Renovierung von zivilen Anlagen, in der Heizung und in Wasseranlagen geeignet. Die Montage ist einfach und schnell, nur drei Handgriffe für hohe Sicherheit dank des direkten Rohranschlusses.
Das Dichtungssystem mit zertifizierten konischen Dichtungen (in NBR) ermöglicht es, eventuelle Untergrößen des Rohrdurchmessers auszugleichen. Die Schnellkupplung für Eisenrohre ist geeignet für die Verwendung mit Wasser und Gas.
Das Verankerungssystem ist einfach und sofort einsatzbereit, es erfüllt die D.M. 06-04-2004, n. 174 und ist DVGW GAS und ACS zertifiziert.
Erhältlich in den Ausführungen weiblich, männlich und gleitend Rohr-Rohr, in den Größen von 3/8 und 2″, ist die Verbindung von Effebi Spa entworfen und vollständig in Italien hergestellt.
Eigenschaften der Kronos Push-Verbindungen:
