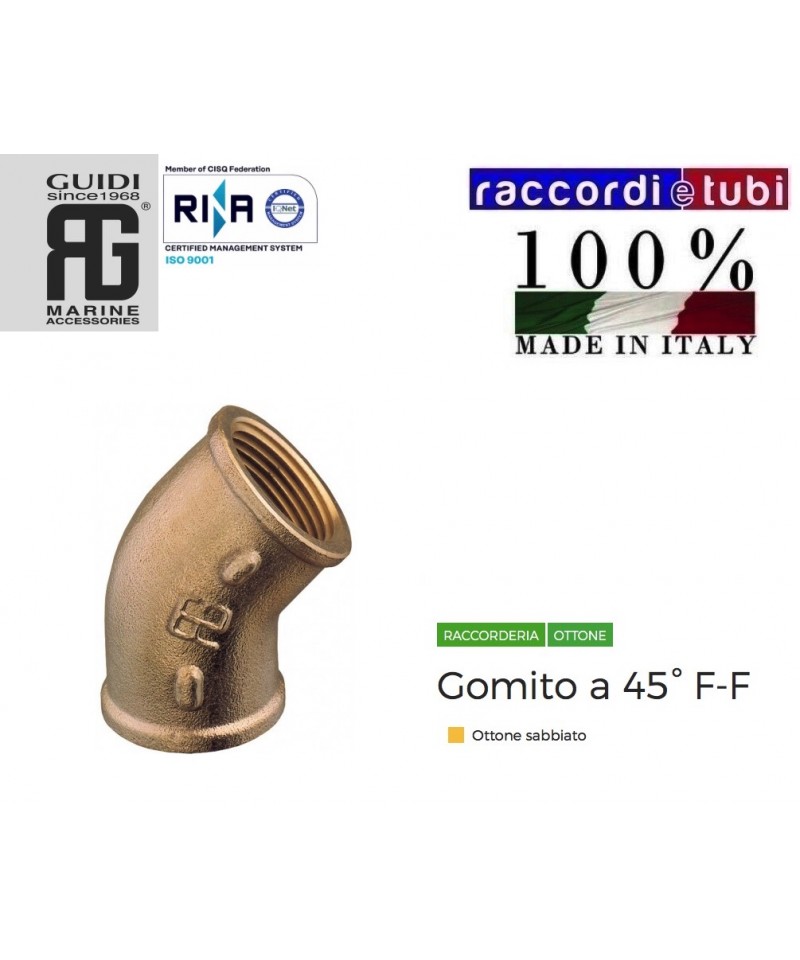

BRASS BEND 45° FF Ø 1"

MESSINGBIEGEN MIT OR MÄNNLICHEN DIAMETER

VERLÄNGERUNG AUS SCHWEREM VERCHROMTEM MESSING MÄNNLICH WEIBLICH

Schwere messing muffe für Gartenschläuche

MESSINGMANSCHETTE MIT SCHNELLVERBINDUNG FÜR EISENROHRt. E102 Push

KRONOS PUSH

BIGIUNTO

Die Kronos Push Schnellverschlüsse von Effebi (Bovezzo, BS) sind für Reparaturen im Rahmen der Renovierung von zivilen Anlagen, in der Heizung und in Wasserinstallationen geeignet. Die Montage ist einfach und schnell, nur drei Schritte für hohe Sicherheit dank der direkten Montage des Rohres.

Das Dichtsystem mit zertifizierten konischen Dichtungen (in NBR) ermöglicht die Kompensation möglicher Unterschreitungen des Rohrdurchmessers. Der Schnellverschluss für Eisenrohre ist geeignet für Wasser- und Gasverwendung.

Das Verbindungssystems ist einfach und sofort, erfüllt die D.M. 06-04-2004, n. 174 und ist DVGW GAS und ACS zertifiziert.

Erhältlich in weiblich, männlich und gleitendem Rohr-Rohr, in den Größen 3/8 und 2", ist die Verbindung in Italien von Effebi Spa entworfen und vollständig hergestellt.

Eigenschaften der Kronos Push-Verbinder:

1. Gewinde UNI ISO 7/1
2. Hochsicherheitsteil und schnelle, tiefgehende Einfügung
3. Selbstanpassende konische Dichtung mit großer Kontaktfläche für WASSER und GAS
4. Patentiertes Führungsring
5. Hohe Dichtheit auf dem Rohr
6. Schnellmontage des Rohrs mit Befestigungsmutter

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für den Einsatz mit Rohren aus:

• Copper, hergestellt nach EN 1057, in den metallurgischen Zuständen hart (R290), halbhart (R250) und geglüht (R220),
• Kupferlegierungen;
• Stahl nach EN10305;
• Edelstahl nach EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Beschädigungen, Schmutz und Lackierung sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Bei der Verbindung mit geglühtem Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um den tatsächlichen runden Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Flachscheibe bestätigt wird.

Für die Herstellung von Sanitärinstallationen mit Wasser, das für den menschlichen Verzehr bestimmt ist (heiß und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

Kit für Rohre, passend für alle unsere Artikel mit Anschluss

wechselbar 24x19.

- Adapter für Multilayer- und Monopolymerröhren

- Messing-Schlauchring

- verchromte Haube mit Gewinde 24x19

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wird,
• Kupferlegierungen;
• Kohlenstoffstahl, das gemäß EN10305 hergestellt wird;
• Edelstahl, das gemäß EN10312 hergestellt wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: die Oberfläche des Rohres, die mit dem O-Ring in Kontakt steht, muss frei von Kratzern, Beschädigungen, Ablagerungen, Lackierungen sein und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung von innenliegenden Verstärkungsbuchsen (Artikel 8755) erforderlich, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu garantieren, bestätigt durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe.

Für die Erstellung von Sanitärinstallationen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95°C oder von Heiz- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110°C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM gemäß der Norm EN 681-1) installiert werden.

Verchrombarer, zusammensetzbarer Sammler.3700 114

• Gehäuse aus Messing CB753S

• Seitenanschlüsse: 3/4”-1”-1”1/4 männlich - weiblich

• Ableitungen: 1/2” weiblich

• Abstand der Ableitungen: 50mm

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wird,
• Kupferlegierungen;
• kohlenstoffhaltigem Stahl, das gemäß EN10305 hergestellt wird;
• Edelstahl, das gemäß EN10312 hergestellt wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Vertiefungen, Ablagerungen, Lackierungen sein und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle einer Verbindung mit weichgemachtem Kupferrohr (R220) ist die Verwendung der inneren Verstärkungsbuchsen (Artikel 8755) unbedingt erforderlich, um den effektiven runden Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der beigelegten Unterlegscheibe bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Gebrauch bestimmt ist (warm und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder von Heiz- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss das Verbindungsstück unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM gemäß der Norm EN 681-1) installiert werden.

Sonderbogen verchromt. • Austauschbarer Anschluss für Kupfer-, Kunststoff- und Mehrschichtrohre • Zylindrischer Teil Ø 16mm

90° FF MESSINGBOGEN AUS SCHWEREM MESSING MIT KONISCHEM GEWINDE DER FIRMA GUIDI

Messing-Männchenkappe verfügbar in den Größen von 1/8 bis 3 Zoll

Gewinde gemäß BSEN ISO 228-1 und 1254-4

Geeignet für die Verbindung mit Materialien gemäß EN 12165, CW617N und CW617N EN12164

VERLÄNGERUNG MÄNNLICH MÄNNLICH AUS SCHWEREM MESSING

TECHNISCHE INFORMATIONEN

Verwendbar für die Zuführung von warmem und kaltem Wasser

in sanitären* und Heizungsanlagen.

Die Gewindeanschlüsse der Serien 2600 und 2700

sind für jede Art von Installation

haushalts-, gewerblich- oder industriell,

landwirtschaftlich für Heizungs- und

sanitäre* Anlagen und generell mit jeder

Art von nicht korrosivem Fluid anpassbar.

Produkt vollständig in Italien hergestellt

Verbindungstück für dich, mit weiblichem Gewinde in der Mitte, aus Messing, mit Anschluss für Adapter für Kupfer-, Kunststoff- oder Verbundrohre.

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wurde,
• Legierungen aus Kupfer;
• Stahl mit niedrigem Kohlenstoffgehalt, das gemäß EN10305 produziert wurde;
• Edelstahl, der gemäß EN10312 produziert wurde.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Garantie der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Rissen, Ablagerungen und Lackierungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Bei der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) Pflicht, um den tatsächlichen runden Querschnitt des Rohres wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Herstellung von sanitären Anlagen mit Wasser für den menschlichen Verzehr (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß EN 681-1) installiert werden.

SCHNELLANSCHLUSS BRASS MIT EPDM-DICHTUNG PN4

FÜR WEITERE INFOS SIEHE BEIGEFÜGTE PDF
