Artikel-Nr.: 021202

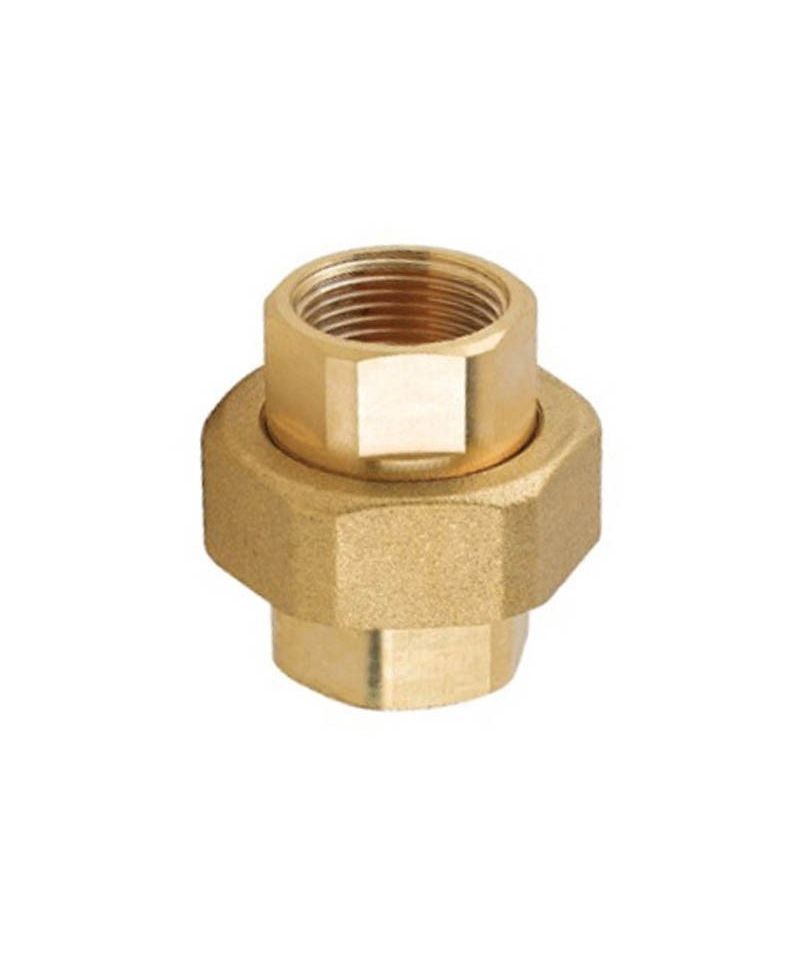

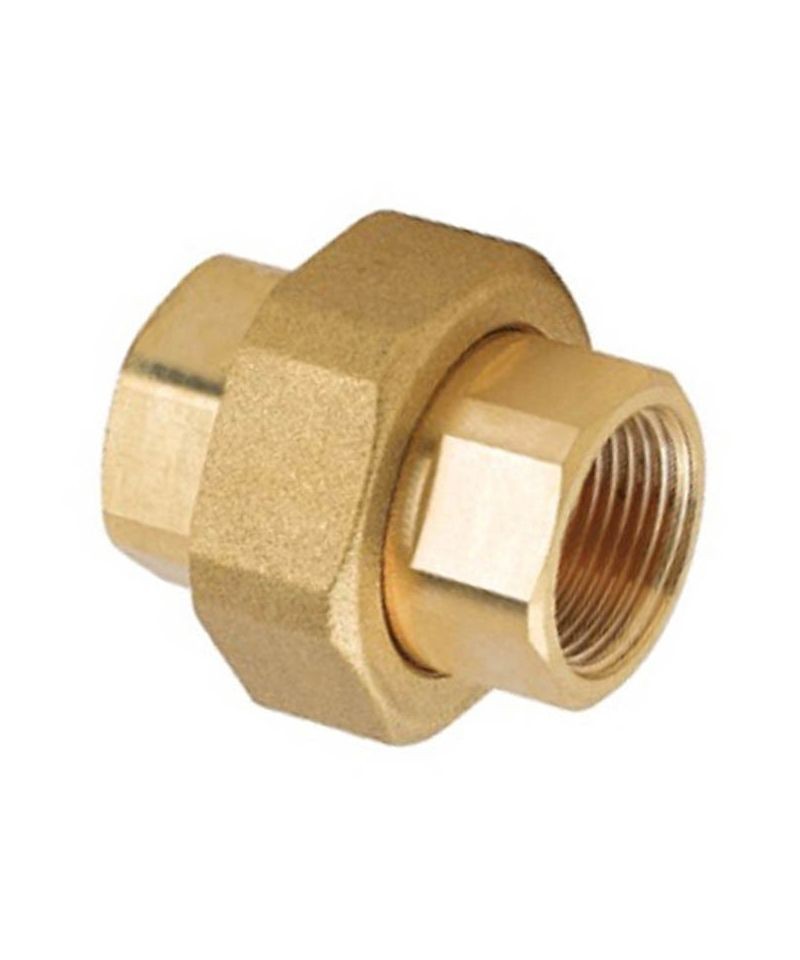

GERADES VERBINDUNGSTEIL AUS DREI TEILEN F/F
Geeignet für die Zuleitung von Warm- und Kaltwasser
in sanitären und Heizungsanlagen.*
Die Gewindeverbindungen sind für jede Art von Installation geeignet
in der Hydraulik, im Wohnbereich, im Gewerbe, in der Industrie,
in der Landwirtschaft für Heizungsanlagen und
sanitäre Anlagen* und im Allgemeinen mit jeder
Art von nicht korrosivem Fluid.
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
GERADES VERBINDUNGSTEIL AUS DREI TEILEN F/F
Geeignet für die Zuleitung von Warm- und Kaltwasser
in sanitären und Heizungsanlagen.*
Die Gewindeverbindungen sind für jede Art von Installation geeignet
in der Hydraulik, im Wohnbereich, im Gewerbe, in der Industrie,
in der Landwirtschaft für Heizungsanlagen und
sanitäre Anlagen* und im Allgemeinen mit jeder
Art von nicht korrosivem Fluid.
Verbindungselement aus 2 Teilen aus gelbem Messing mit beweglicher Kappe. • Anschlüsse: weiblich-weiblich • Flachdichtung aus EPDM • Gussmessing CW617N
Verschraubungen mit Messingtülle. Verwendbar bei der Herstellung von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.
Verwendbar für Kupfer- und Stahlrohre • Verwendbar für Gas • • Mutter direkt aus der Stange gefertigt • Metallabdichtung
Die Verschraubungen [Serie 1N00] sind anpassbar für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Installation für Heizungs- und Sanitäranlagen und generell für jede Art von nicht korrosivem Fluid.
Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar
Die Verschraubungen entsprechen der Norm UNI EN 1254-2 "Sanitärinstallationen für Kupferrohre mit Druckverschlüssen" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Gewinde von Rohrverbindungen zur Abdichtung auf dem Gewinde" • Die verwendeten Materialien entsprechen dem Ministerialdekret Nr. 174 vom 06.04.2004 [Verordnung über Materialien und Gegenstände, die in festen Einrichtungen zur Entnahme, Behandlung, Zuführung und Verteilung von Wasser zur menschlichen Verwendung verwendet werden können] • Konform mit 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EG, 6C Anhang III (RoHS II)
Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Garantie der Dichtheit: die Oberfläche des Rohrs, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Ablagerungen und Lackierung sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.
Im Falle der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnitt des Rohrs wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.
Für die Herstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110°C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer in EPDM, das der Norm EN 681-1 entspricht) installiert werden.
KONUS-VERBINDUNG AUS CHROM-PLATTIERTER MESSING 10x10mm
R19
90° Bogenverbindung in drei Teilen, mit gewinde Feminine-Maskuline Anschlüssen am BOCCHETTONE
90° Bogenverbindung in drei Teilen, mit gewinde Feminine-Maskuline Anschlüssen am BOCCHETTONE. Aus Messing. Geeignet für den Einsatz in Sanitäranlagen, Gasverteilungssystemen und thermischen Solaranlagen.
Temperaturbereich in Sanitäranlagen 5÷160 °C für Größen 3/8”, 1/2”, 3/4”, 1”, 1-1/4”; 5÷110 °C für Größen 1-1/2”, 2”.
Temperaturbereich in Gasverteilungssystemen 5÷90 °C.
Maximaler Betriebsdruck in Sanitäranlagen 10 bar.
Maximaler Betriebsdruck in Gasverteilungssystemen 5 bar (MOP 5).
Technische Kommunikation
0568IT
REDUKTION AUS MESSING MÄNNLICH WEIBLICH
GEGENDRUCK-VERBINDUNG AUS MESSING MIT ZYLINDRISCHEN GEWINDE
DRUCK- UND TEMPERATURGRÖNZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Druckminderung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei höheren Temperaturen als die für das Rohr zulässigen.
Gewinde UNI ISO 7/1
Fitting, das den Anschluss von Rohren aus Polyethylen mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist am einfachsten, leicht und sofort. Es besteht nur aus zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (aus Kunststoff oder Metall). Die spezielle Konfiguration des Gummirings ergibt sich aus der besonderen Eigenschaft von Polyethylen und seiner Produktionstechnologie.
Der Kegel passt sich den Toleranzen des Rohres an, einschließlich der Ovalisierungen, gewährleistet eine perfekte hydraulische Dichtung dank seiner proportionalen Festigkeit und wird zu einer gültigen Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich, dank seiner speziellen Konfiguration, den Toleranzen des Rohres an und gewährleistet eine perfekte Fixierung am Rohr selbst. Für Rohre aus PE 100 und in Gasleitungen steht eine innere Verstärkung (Buchse) zur Verfügung, die das Rohr versteift. Das TOF PE-Fitting mit der speziellen Verstärkungsbuchse ist geeignet für PE-X-Rohre.
Das TOF-Fitting ist gemäß der Norm EN1254-3 als Typ A Druckfitting klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.
Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für die Verwendung mit Rohren aus:
Die Vorbereitung der Verbindungsstücke ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einkerbungen, Ablagerungen und Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.
Im Falle der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die effektive runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der beiliegenden Flachscheibe bestätigt wird.
Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Klimaanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung mit dem schwarzen O-Ring (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.
REDUZIERTER VERBINDER MIT WEIBLICHEN GEWINDE AUS GELBEMMESSING
Verschraubungen aus Messing mit Manschette. Einsetzbar für die Herstellung von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.
Verwendbar für Kupfer- und Stahlrohre • Verwendbar für Gasgebrauch • • direkt aus der Stange gefräste Mutter • Metallische Dichtung.
Die Verschraubungen [Serie 1N00] sind für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher hydraulischer Installation für Heizungs- und Sanitäranlagen geeignet und grundsätzlich mit jeder Art von nicht korrosiven Flüssigkeiten kompatibel.
Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.
Die Verschraubungen entsprechen der Norm UNI EN 1254-2 "Hydraulische Anschlussstücke für Kupferrohre mit Druckanschlüssen" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Rohrgewinde für dichte Anschlüsse" • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Verordnung über Materialien und Gegenstände, die in festen Anlagen zur Gewinnung, Behandlung, Leitung und Verteilung von Wasser, das für den menschlichen Verbrauch bestimmt ist, verwendet werden dürfen] • Entspricht 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Richtlinie 2011/65/EU, 6C Anhang III (RhOS II).
Hahn-Muffe aus Messing erhältlich in den Größen von 1/8 bis 3 Zoll
Gewinde gemäß BSEN ISO 228-1 und 1254-4
Geeignet für die Verbindung mit Materialien nach EN 12165, CW617N und CW617N EN12164
Kompressionsanschlüsse mit Messingschneidern. Verwendbar bei der Installation von Systemen zur Lieferung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.
Verwendbar für Kupferrohr und Stahlrohr • Verwendbar für Gasgebrauch • • Mutter direkt aus dem Stab gefertigt • Metallische Dichtung.
Die Kompressionsanschlüsse [Serie 1N00] sind anpassbar für jeden Typ von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Sanitärinstallation für Heizungs- und Sanitärsysteme und generell für jede Art von nicht korrosivem Fluid.
Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für solarthermische Systeme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.
Die Anschlüsse entsprechen der Norm UNI EN 1254-2 „Hydraulische Verbindungselemente für Kupferrohre mit Schneidfittings“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren zur Verbindung mit Dichtheit am Gewinde“ • Die verwendeten Materialien entsprechen dem Ministerialdekrets Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Entnahme, Behandlung, Zuführung und Verteilung von Wasser für den menschlichen Gebrauch verwendet werden dürfen] • Entspricht 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RhOS II).
Inspektionsbox aus Kunststoff „ALLES“.
• Möglichkeit zur Unterbringung der Sammler mit den passenden Halterungen
( Art. 7500 - 7550 )
• Befestigung des Deckels mit Schrauben
• Nicht geeignet für die Installation von thermoelectricen Sammlern
Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Fläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Schmutz und Farbanstrichen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.
Im Falle der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von inneren Verstärkungshülsen (Artikel 8755) obligatorisch, um den effektiven Querschnitt des Rohres wiederherzustellen und sicherzustellen, was durch die reibungslose Bewegung der mitgelieferten Unterlegscheibe bestätigt wird.
Für die Erstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) bei einem maximalen Betriebsdruck von 16 bar und einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Klimaanlagen mit einem maximalen Betriebsdruck von 10 bar und einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer in EPDM gemäß der Norm EN 681-1) installiert werden.
