Riferimento: 040300

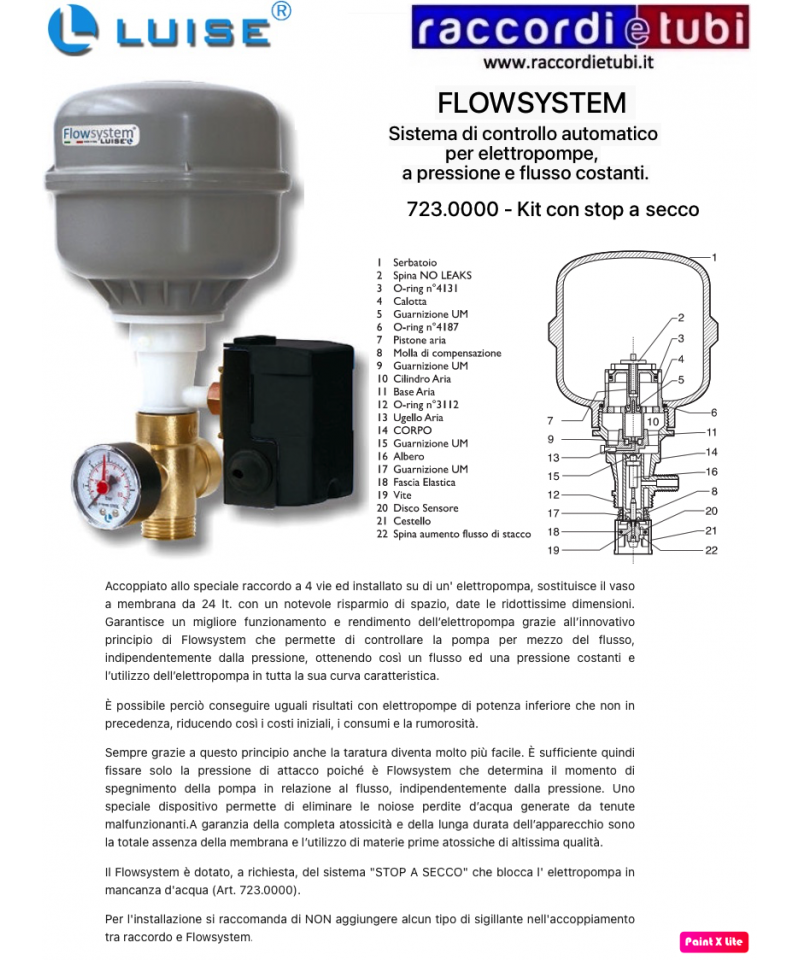

Accoppiato allo speciale raccordo a 4 vie ed installato su di una elettropompa, sostituisce il vaso a membrana da 24 lt. con un notevole risparmio di spazio, date le ridottissime dimensioni. Garantisce un migliore funzionamento e rendimento dell’elettropompa grazie all’innovativo principio di Flowsystem che permette di controllare la pompa per mezzo del flusso, indipendentemente dalla pressione, ottenendo così un flusso ed una pressione costanti e l’utilizzo dell’elettropompa in tutta la sua curva caratteristica.
È possibile perciò conseguire uguali risultati con elettropompe di potenza inferiore che non in precedenza, riducendo così i costi iniziali, i consumi e la rumorosità.
Sempre grazie a questo principio anche la taratura diventa molto più facile. È sufficiente quindi fissare solo la pressione di attacco poiché è Flowsystem che determina il momento di spegnimento della pompa in relazione al flusso, indipendentemente dalla pressione.
Uno speciale dispositivo permette di eliminare le noiose perdite d’acqua generate da tenute malfunzionanti. A garanzia della completa atossicità e della lunga durata dell’apparecchio sono la totale assenza della membrana e l’utilizzo di materie prime atossiche di altissima qualità. Nozioni tecniche per il montaggio e la manutenzione sono contenute nell’opuscolo allegato ad ogni singolo prodotto.
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Accoppiato allo speciale raccordo a 4 vie ed installato su di una elettropompa, sostituisce il vaso a membrana da 24 lt. con un notevole risparmio di spazio, date le ridottissime dimensioni. Garantisce un migliore funzionamento e rendimento dell’elettropompa grazie all’innovativo principio di Flowsystem che permette di controllare la pompa per mezzo del flusso, indipendentemente dalla pressione, ottenendo così un flusso ed una pressione costanti e l’utilizzo dell’elettropompa in tutta la sua curva caratteristica.
È possibile perciò conseguire uguali risultati con elettropompe di potenza inferiore che non in precedenza, riducendo così i costi iniziali, i consumi e la rumorosità.
Sempre grazie a questo principio anche la taratura diventa molto più facile. È sufficiente quindi fissare solo la pressione di attacco poiché è Flowsystem che determina il momento di spegnimento della pompa in relazione al flusso, indipendentemente dalla pressione.
Uno speciale dispositivo permette di eliminare le noiose perdite d’acqua generate da tenute malfunzionanti. A garanzia della completa atossicità e della lunga durata dell’apparecchio sono la totale assenza della membrana e l’utilizzo di materie prime atossiche di altissima qualità. Nozioni tecniche per il montaggio e la manutenzione sono contenute nell’opuscolo allegato ad ogni singolo prodotto.
REGOLATORE DI LIVELLO PER ACQUE REFLUE
Regolatore Sospeso ad azionamento VERTICALE
Tensione D’esercizio Max: 50 V
Carico Resistivo Max: 0,5 A 10W 10 VA
IP:68
Temperatura Acqua Max:55°C
Pressione Max:10 Bar
Contatto Elettrico: SPST com + N.O.
Differenziale MAx : 2 cm +
Pressostato Alco per Elettropompe pressione massima di regolazione 8 Bar
Differenziale regolabile da 0,5 a 5 Bar
Caratteristiche particolari
una volta regolata la pressione massima esmpio 4 bar dopo si imposta il differenziale esempio 0,5 bar
quindi avremo l'elettropompa che chiude a 4 bar e riparte a 3,5 bar.
Conclusione:a differenza di altri pressostati una volata impostati i parametri il pressostato le mantiene inalterati nel tempo
Pressoflussostato elettronico per il comando diretto di elettropompe ed il controllo contro la marcia a secco.
L’apparecchio esegue n° 9 cicli di riarmo automatico in caso di intervento per marcia a secco. L’ultimo ciclo di riarmo previsto è ogni 24 H.
Grazie al sensore interno “RE-START 2HP” fornisce un flusso costante all’utilizzo evitando l’andamento altalenante della pressione. Il pressostato interno, tarato alla pressione di 1,5 bar (regolabile), determina la partenza automatica dell’elettropompa mantenendo in pressione l’impianto.
“RE-START 2HP” rileva inoltre la mancanza d’acqua in aspirazione dell’elettropompa evitando il funzionamento a secco segnalando l’anomalia mediante un led rosso (failure). Grazie alla particolare camera d’aria posta fra corpo idraulico e box scheda, “RE-START 2HP” è immune alla formazione di condensa dovuta alla differenza di temperatura fra ambiente e acqua pompata.
PRESSOFLUSSOSTATO HYDROMATIC RE-START 2HP MADE IN ITALY
L’apparecchio esegue n° 9 cicli di riarmo automatico in caso di intervento per marcia a secco. L’ultimo ciclo di riarmo previsto è ogni 24 H.
Pressoflussostato elettronico per il comando diretto di elettropompe ed il controllo contro la marcia a secco.
L’apparecchio esegue n° 9 cicli di riarmo automatico in caso di intervento per marcia a secco. L’ultimo ciclo di riarmo previsto è ogni 24 H.
Grazie al sensore interno “RE-START 2HP” fornisce un flusso costante all’utilizzo evitando l’andamento altalenante della pressione. Il pressostato interno, tarato alla pressione di 1,5 bar (regolabile), determina la partenza automatica dell’elettropompa mantenendo in pressione l’impianto.
“RE-START 2HP” rileva inoltre la mancanza d’acqua in aspirazione dell’elettropompa evitando il funzionamento a secco segnalando l’anomalia mediante un led rosso (failure). Grazie alla particolare camera d’aria posta fra corpo idraulico e box scheda, “RE-START 2HP” è immune alla formazione di condensa dovuta alla differenza di temperatura fra ambiente e acqua pompata.
Pressostato a riarmo manuale per impianti di riscaldamento. Portata contatti: 16A (10) - 250V. Grado di protezione IP44. Taratura di fabbrica: 3 bar. PN 5. Temperatura massima fluido: 110°C. Direttiva PED 2014/68/UE.
Conforme Direttive: LVD 2014/35/UE, RoHS 2011/65/UE.
DISPOSITIVO DIGITALE PER IL CONTROLLO DI ELETTROPOMPE. AVVIA ED ARRESTA LA POMPA AUTOMATICAMENTE. CONFIGURABILE COME PRESSOSTATO DIGITALE DA IMPIEGARE CON UN VASO DI ESPANSIONE OPPURE COME CONTROLLORE DI PRESSIONE E FLUSSO. PROTEGGE LA POMPA DA ANOMALIE NELL’IMPIANTO (MANCANZA ACQUA, FORMAZIONE DI GHIACCIO, SOVRACCARICO DI CORRENTE, PRESSIONE ECCESSIVA, BLOCCAGGIO ROTORE, AVVIAMENTI CONTINUI).
| BRIO TANK DISPOSITIVO ELETTRONICO PER CONTROLLO DI ELETTROPOMPE
APPLICAZIONI: Presso-flussostati elettronici, Protezione marcia a secco |
Regolatore di pressione elettronico - è un’unità elettronica per pompe monofase con potenza fino a 2,2kW (1~115 230V) con un innovativo sistema di riduzione/regolazione della pressione per mantenere una pressione in uscita cos- tante.
Oltre alle caratteristiche tipiche dei tradizionali inverter elettronici per pompe offre: valvola di non ritorno integra- ta, sensore di flusso, membrana di accumulo, manometro, indicatori luminosi, protezione contro il funzionamento a secco, sistema di ripristino automatico (ART), ... Permette di stabilizzare e regolare la pressione in uscita, evitando sovraccarichi e colpi d’ariete e migliorando il comfort e la durata dell’installazione.
CARATTERISTICHE FUNZIONALI
- Relè di potenza per gestire pompe fino 2,2 kW (3HP).
- Alimentazione elettrica 110-230 Vac - multitensione.
- Regolazione manuale della pressione in uscita con strumento di regolazione incluso.
- Indicatore pressione in uscita.
- Impostazione automatica della pressione di partenza legata alla pressione di uscita.
- Manometro integrato (bar e psi).
- Sistema di protezione che arresta la pompa in caso di mancanza d’acqua.
- Funzione APR (Rutina anti-blocco periodica). Dopo 3 giorni senza avviare la pompa, il di positivo provoca un avvio di 10 secondi per evitare il blocco del rotore.
- Funzione ART (Automatic Reset Test). Quando il dispositivo è sconnesso per l’intervento del sistema di protezione per mancanza d’acqua, l’ART prova, con una periodicità program- mata, a connettere il dispositivo fino al ristabilimento del l’alimentazione d’acqua.
- Pannello di controllo:
- Led POWER giallo (Linea)
- Led ON verde (Funzionamento)
- Led FAILURE rosso (Anomalia)
- Pulsante tattile per avviamento manuale.
Membrana di accumulo e valvola anti-ritorno integrata.
- Connessioni alla rete idraulica: G1”, G1
Caratteristiche
• Controlla automaticamente l'avvio dell'elettropompa in seguito alla diminuzione di pressione (apertura rubinetti) e il suo arresto quando si interrompe il flusso del liquido alla massima pressione (chiusura rubinetti).
• Sostituisce totalmente il sistema tradizionale composto da pressostato e vaso di espansione.
• Incorpora un piccolo vaso di espansione da 0,4 It che previene continui start e stop dell'elettropompa in caso di perdite dell'impianto o piccole richieste di acqua.
• Membrana del vaso di espansione in BUTILE intercambiabile.
• Pressione di pre-carica del vaso di espansione regolabile (valore di fabbrica 1,5 bar).
• Lettura della pressione dell'impianto tramite LED.
• Protegge contro la marcia a secco e da colpi d'ariete.
• Pressione di intervento regolabile da 1 a 4 Bar con intervalli di 0,5 Bar.
• Installazione in qualsiasi posizione - verticale o orizzontale
• Reset automatico fino a 10 tentativi.
• Protezione antiblocaggio 24h.
• Valvola ispezionabile.
• Perdite di carico: 1,2 bar a 150 Lt/min.
Descrizione
REGOLATORE DI LIVELLO PER ACQUE PULITE
commutatore 20(8) A 250V a.c. omologato 10(8)A 250V a.c.
Regolatore di livello a galleggiante insensibile all’umidità ed alla condensa (brevettato).
Stagno fino a 100 m di profondità con contatti elettrici a microinterruttore / commutatore.
IMPIEGO
Controllo di livello per riempimento e svuotamento di serbatoi o cisterne.
CARATTERISTICHE TECNICHE
• Corpo esterno in polietilene pressosoffiato in un unico pezzo.
• Camera interna in unico pezzo pressosoffiato per la sede del commutatore e della sfera.
• Commutatore a microscatto.
• Sfera in metallo inossidabile.
• Iniezione di poliuretano espanso a cellule chiuse non igroscopiche, che elimina ogni residuo di aria all’interno del corpo del regolatore e sigilla ermeticamente il regolatore stesso.
• Pressione max. di lavoro 10 bar
LOGICPRESS M
APPARECCHIO PER IL CONTROLLO E LA PROTEZIONE DELLA POMPA
È dotato di manometro.
Può essere alimentato sia a 115 Vac che a 230 Vac.
Avvia ed arresta la pompa in funzione dell’apertura o chiusura degli utilizzi.
Arresta la pompa in caso di mancanza d’acqua e la protegge dalla marcia a secco.
È dotato di riarmi automatici in caso di blocco e di funzione antibloccaggio.
Può essere montato su pompe di superficie e su pompe sommerse.
Non necessita di vaso d’espansione, valvola di ritegno, filtro e raccordi.
Non necessita di manutenzione.
SCHEDA TECNICA
| Alimentazione | 115/230 Vac |
|---|---|
| Frequenza | 50/60 Hz |
| Potenza massima motore | 10A/2HP |
| Attacchi maschio | 1" |
| Pressione di ripartenza fissa | |
| Protezione marcia a secco | |
| Riarmi automatici | |
| Funzione anti bloccaggio |
Caratteristiche tecniche:
I pressostati sono usati un quasi tutti i sistemi in cui ci sono liquidi in pressione. Svolgono la funzione del controllo automatico dei livelli di energia di pressione agendo sull’alimentazione dell’elettropompa. In pratica accendono e spengono l'elettopompa in funzione della pressione. Sono preventivamente tarati a pressioni standard di chiusura e apertura dei contatti, ma possono essere tarati a pressioni diverse grazie al loro dispositivo di regolazione.
Descrizione
REGOLATORE DI LIVELLO PER ACQUE REFLUE
SENZA MERCURIO
Regolatore di livello sommerso (brevettato).
Stagno fino a 100 m di profondità, insensibile all’umidità ed alla condensa.
Costruito con contatti elettrici di nuova concezione costituiti da:
• Commutatore 10 A 250 V a contatti autopulenti ad ogni manovra ed elevata distanza di apertura.
IMPIEGO
Regolazione di acque industriali particolarmente turbolente con residui di agglomerati in sospensione, oacque reflue.
Il regolatore di livello tipo MERCURY/MC è costituito da:
• Corpo esterno in Polietilene pressosoffiato in un unico pezzo.
• Peso interno per lo spostamento del baricentro verso l’ingresso del cavo e per la determinazione del punto di rotazione.
• Commutatore di comando elettrico 10A 250V c. a. a contatti autopulenti con elevata distanza di apertura.
All’interno del regolatore viene effettuata un’iniezione di poliuretano a cellule chiuse e non igroscopiche.
Tale iniezione elimina ogni particella d’aria e sigilla il tutto, proteggendo anche il commutatore di comando elettrico.
PRESSOFLUSSOSTATO RIARMO AUTOMATICO
Pressoflussostato elettronico per il comando diretto di elettropompe fino a 2HP ed il controllo contro la marcia a secco.
PRESSIONE di PARTENZA REGOLABILE
Montaggio VERTICALE ed ORIZZONTALE con e senza VASO D’ESPANSIONE (opzionale, non compreso)
Filettatura 1” 1/4 per collegamento pompa/impianto - Filettatura 1” per vaso d’espansione opzionale.
HYDROSTART 2HP prevede N° 9 cicli di RIARMO AUTOMATICO dopo un intervento contro la marcia a secco.
LOGICPRESS PLUS
APPARECCHIO PER IL CONTROLLO E LA PROTEZIONE DELLA POMPA
Può essere alimentato sia a 115 Vac che a 230 Vac.
Avvia ed arresta la pompa in funzione dell’apertura o chiusura degli utilizzi.
È dotato di attacchi maschio 1”1/4 per garantire maggiore portata.
Arresta la pompa in caso di mancanza d’acqua e la protegge dalla marcia a secco.
È dotato di riarmi automatici in caso di blocco e di funzione antibloccaggio.
Non necessita di vaso d’espansione, valvola di ritegno, filtro e raccordi.
Può essere montato su pompe di superficie e su pompe sommerse fino a 3 HP.
Non necessita di manutenzione.
INSTALLAZIONE E AVVIAMENTO
L’apparecchio può essere montato direttamente sulla pompa o tra questa ed il primo utilizzo.
Eseguire i collegamenti elettrici, controllare che la pompa sia correttamente innescata, aprire un utilizzo e dare tensione.
Da adesso in poi l’apparecchio avvia ed arresta la pompa in funzione dell’apertura e chiusura dell’utilizzo.
In caso di mancanza d’acqua l’apparecchio ferma la pompa e la protegge dalla marcia a secco (Led rosso Failure intermittente). In caso di interruzione dell’energia elettrica l’apparecchio si riarma automaticamente al ritorno della stessa.
