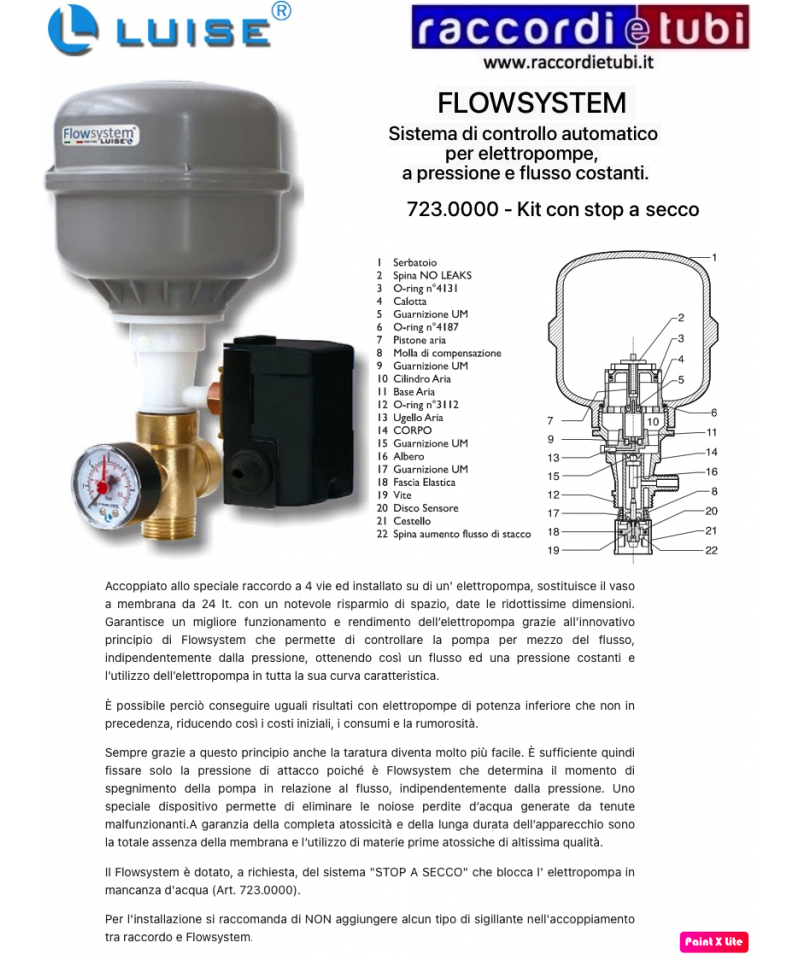

KIT FLOWSYSTEM ART.723.000 STOP A SECCO

Der digitale Durchflussschalter. Völlig neu, kombiniert er die Einfachheit eines Druckschalters und die Zuverlässigkeit eines Durchflussschalters. Das große Display ermöglicht die Programmierung mit Leichtigkeit und Präzision. Der für den Kondensator vorgesehene Bereich macht ihn zum idealen Partner für Installationen mit Tauchpumpen.

Verfügbar mit Anschlüssen von 1'' und 1''1/4.

Einsetzbar an Pumpen bis zu 3Hp(16A)

MERKMALE

• Einsetzbar mit einem Ausdehnungsbehälter als dynamischer Druckschalter oder als Durchflussschalter.
• Integrierter Bereich zur Platzierung des Pumpenkondensators
• Verfügbar mit Anschlüssen von 1" oder 1 1/4''
• Anzeige von Druck und Motorstrom.
• Einstellbare Druckwerte über das digitale Display.
• Steuert einphasige Elektropumpen (oberflächen-, vertikale und Tauchpumpen) mit Aufnahme von bis zu 16A (3 HP).
• Schützt gegen Trockenlauf.
• Automatischer Reset im Falle eines Stopps wegen Trockenlauf.
• Amperometrischer Schutz des Motors, der bei Überlast oder blockierten Rotor eingreift.
• Frostschutz, der die Pumpe aktiviert, wenn die Umgebungstemperatur unter 4°C fällt.
• Anti-Blockierfunktion zur Vermeidung des Stillstands der mechanischen Teile während längerer Stillstandzeiten der Pumpe.
• Überdruckschutz, der in der Lage ist, die Elektropumpe bei einem festgelegten Grenzwert zu stoppen.
• Installation in jeder Position - vertikal oder horizontal.
• Anschlüsse für Fernverbindungen.
• Historische Alarme zur einfachen Analyse von möglichen Anomalien in der Installation.

Elektronischer Druckschalter zur direkten Steuerung von Elektropumpen und zur Überwachung gegen Trockenlauf.

Das Gerät führt 9 automatische Rückstellzyklen durch, falls es zu einem Eingriff wegen Trockenlauf kommt. Der letzte vorgesehene Rückstellzyklus erfolgt alle 24 Stunden.

Dank des internen Sensors "RE-START 2HP" wird ein konstanter Durchfluss für den Einsatz bereitgestellt, um Schwankungen des Drucks zu vermeiden. Der interne Druckschalter, auf einen Druck von 1,5 bar (einstellbar) kalibriert, löst die automatische Inbetriebnahme der Elektropumpe aus und hält die Anlage unter Druck.

„RE-START 2HP“ erkennt zudem, wenn Wasser in der Ansaugung der Elektropumpe fehlt, um den Trockenlauf zu verhindern, und signalisiert die Störung durch eine rote LED (Fehler). Dank der speziellen Luftkammer zwischen dem Hydraulikgehäuse und dem Steuergehäuse ist „RE-START 2HP“ immun gegen die Bildung von Kondensat, das durch den Temperaturunterschied zwischen Umgebung und gefördertem Wasser entsteht.

Elektronischer Druckschalter für Elektropumpe gemäß RoHs-Norm.

Einschalt Druck: 1,5 bar

Maximaler Druck: 10 bar

Stecker: 1”

Betriebstemperatur: 0-60°C

Schutzgrad IP65

Spannung: 230 ± 10 %

Max. Stromstärke: 10 A

Anwendung

• Steuert das Starten und Stoppen einer Elektropumpe

wenn ein Wasserhahn geöffnet oder geschlossen wird,

• Stoppt automatisch die Elektropumpe, um

Schäden durch Trockenlauf zu vermeiden

• Schützt vor den Auswirkungen von Wasserschlag

Steuert automatisch den Start und Stopp von einphasigen Elektropumpen (oberflächen-, vertikale und Tauchpumpen).
• Ersetzt vollständig das traditionelle System bestehend aus Druckschalter und Ausdehnungsbehälter.
• Startet die Elektropumpe nach Druckabfall (Öffnen von Wasserhähnen) und stoppt sie, wenn der Flüssigkeitsfluss bei maximalem Pumpendruck unterbrochen wird (Schließen der Wasserhähne).
• Schutz gegen Trockenlauf.
• Integrierte und überprüfbare Rückflussverhinderungsventile
• Integriertes Smart-Autoreset. Nach einer Blockade aufgrund von Wassermangel versucht sie in längeren Zeitabständen insgesamt 10 Mal wieder zu starten.
• Standardmäßiger Blockierschutz. Alle 24 Stunden der Nichtbenutzung läuft die Pumpe für 10 Sekunden, um ein Feststecken des Rotors zu vermeiden.
• Einstellbarer Aktivierungsdruck.
• Installation in jeder Position – vertikal oder horizontal.
• Elektronikplatine einfach auszutauschen.
• Wartungsfrei.
• Installation im Bypass-Modus.
• Minimale Durchflussmenge für den kontinuierlichen Betrieb der Pumpe auf 2,5 l/min
• Neu gestalteter interner Wasserdurchgang ermöglicht einen Druckverlust von nur 0,45 bar bei 100 l/min

Pressostat zur Kontrolle und zum Schutz von einphasigen Pumpen bis zu 1,5 HP für den häuslichen Gebrauch. Der Druckschalter startet die Elektropumpe, auf der er installiert ist, wenn der Druck im System abfällt (z.B. beim Öffnen eines Wasserhahns) und stoppt sie, wenn der Durchfluss unter 2 Liter pro Minute sinkt.

Flüssigkeitstyp: Reines Wasser

Verwendung: haushaltsüblich

Einsätze: Wasserversorgung, Druckanlagensysteme, Bewässerung

Typ: Zubehör

Familie: easysmall-easypress-easypro

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 50 °C
• Umgebungstemperatur bis zu 40 °C

• Berstdrücke 40 bar
• Schutz: IP 65
• Spannung: 230 V - Frequenz: 50/60 Hz
• Maximale Stromstärke: – 12 A EASYSMALL-1
– 16 A EASYSMALL-2

LOGICPRESS SET M

GERÄT ZUR ÜBERWACHUNG UND SCHUTZ DER PUMPE

Ermöglicht die Einstellung des Drucks zum Wiederanlauf der Pumpe.

Es ist mit Manometer ausgestattet.

Startet und stoppt die Pumpe abhängig von der Öffnung oder Schließung der Entnahmen.

Stoppt die Pumpe bei Wassermangel und schützt sie vor Trockenlauf.

Es ist mit automatischen Rückstellungen bei Blockierung und einer Anti-Blockierfunktion ausgestattet.

Kann sowohl an Oberflächenpumpen als auch an Tauchpumpen montiert werden.

Benötigt keinen Ausdehnungsbehälter, Rückschlagventil, Filter und Anschlüsse.

Benötigt keine Wartung.

TECHNISCHE DATEN

Beschreibung

PEGELREGULATOR FÜR ABWASSER
OHNE QUECKSILBER

Tauchpegelregulator (patentiert).

Wasserdicht bis zu 100 m Tiefe, unempfindlich gegen Feuchtigkeit und Kondensat.
Hergestellt mit neu konzipierten elektrischen Kontakten, die aus bestehen:
• Schalter 10 A 250 V mit selbstreinigenden Kontakten bei jeder Betätigung und großer Öffnungsafstand.

EINSATZ
Regelung von industriellen Abwässern, die besonders turbulent mit schwebenden Restagglomeraten sind, oder von Abwasser.
Der Pegelregulator vom Typ MERCURY/MC besteht aus:
• Äußeres Gehäuse aus Polyethylen, druckgegossen aus einem einzigen Stück.
• Innengewicht zur Verschiebung des Schwerpunktes in Richtung Kabelanschluss und zur Bestimmung des Drehpunkts.
• Schalter für elektrischen Betrieb 10A 250V Wechselstrom mit selbstreinigenden Kontakten und großer Öffnungsafstand.
Innerhalb des Reglers wird eine Injektion von geschlossenzelligen, nicht hygroskopischen Polyurethan durchgeführt.
Diese Injektion entfernt jede Luftblase und versiegelt alles, wobei auch der elektrische Betriebsschalter geschützt wird.

LOGICPRESS M

GERÄT ZUR ÜBERWACHUNG UND SCHUTZ DER PUMPE

Es ist mit einem Manometer ausgestattet.

Kann sowohl mit 115 Vac als auch mit 230 Vac betrieben werden.

Startet und stoppt die Pumpe je nach Öffnung oder Schließung der Entnahmen.

Stoppt die Pumpe bei Wassermangel und schützt sie vor Trockenlauf.

Es verfügt über automatische Rückstellungen im Falle einer Blockade und eine Anti-Blockierfunktion.

Kann an Oberflächenpumpen und Tauchpumpen montiert werden.

Benötigt kein Expansionsgefäß, Rückschlagventil, Filter und Anschlüsse.

Benötigt keine Wartung.

TECHNISCHE DATEN

PRESFLO Vario elektronisch variabler Druckregler von Pedrollo

PRESFLO elektronisch variabler Druckregler von Pedrollo ist ein elektronisches Gerät zum Starten (beim Öffnen des Hahns) und Stoppen (beim Schließen des Hahns) von einphasigen Druckpumpen, das die klassischen Systeme mit Druckschalter und Ausdehnungsgefäß ersetzt.
Die Hauptmerkmale des Presflo Vario sind die Möglichkeit, den Einschaltdruck der Pumpe von 0,8 bis 2,4 bar ganz einfach über das in der Rückseite platzierte Knopf zu variieren, indem man den schwarzen Knopf am Boden nach rechts oder links dreht, um den Betriebsdruck, der auf dem Manometer auf der linken Seite installiert ist., zu ändern.
Zu den wichtigsten Eigenschaften gehört der Schutz des Pumpenmotors vor Trockenlauf und wiederholten Starts aufgrund von Leckagen im Wassersystem.
Presflo Vario ist mit einigen Besonderheiten ausgestattet, die es von anderen Produkten unterscheiden, die auf den ersten Blick ähnlich erscheinen können:
Tropicalisierte Elektronikplatine mit IP65-Schutzgrad gegen Kondensation und zusätzlichen Stoßschutz durch einen weiteren Schutzmantel.
Abnehmbare und inspizierbare Rückschlagventil
Integrierter 3-teiliger Anschluss für eine einfachere Installation
Im Falle eines Wassermangels wird Presflo Vario automatisch in festgelegten Intervallen die Pumpe neu starten und die Anomalie über das Bedienfeld anzeigen.
Die Installation kann sowohl waagrecht als auch senkrecht erfolgen.
Im Lieferumfang ist ein umfassendes Installationshandbuch enthalten, das alle technischen Eigenschaften und Gebrauchsanweisungen umfasst.

Technische Daten:
Spannung 230 Volt
Schutzgrad IP65
Betriebsdruck 0,8 - 2,4 bar (12-35 psi)
Abschaltdurchfluss 2 Liter/min.
Anschlüsse 1"
Maximale Arbeitsdruck 10 bar (45 psi)
Berstdruck 40 bar
Maximale Flüssigkeitstemperatur 55°C

Technische Merkmale:

• Regelbereich beim Druckanstieg: 0,9 - 5,0
• Differential bei minimaler Einstellung: 0,9 - 1
• Differential bei minimaler Einstellung: 1,4 - 1,8
• Werkskalibrierung: 1,4 - 2,8

Druckschalter werden in fast allen Systemen verwendet, in denen Druckflüssigkeiten vorhanden sind. Sie übernehmen die Funktion der automatischen Steuerung der Druckenergieniveaus, indem sie die Versorgung der Elektropumpe steuern. Praktisch schalten sie die Elektropumpe entsprechend dem Druck ein und aus. Sie sind im Voraus auf Standardöffnung und -schließdruck kalibriert, können aber dank ihres Regelgeräts auf unterschiedliche Drücke kalibriert werden.

MPS1 Druckschalter mit weiblichem Gewinde drehbar Durchmesser 1/4

Beschreibung Mechanischer Druckschalter zur Steuerung von Elektropumpen, in Kombination mit einem Ausdehnungsgefäß ermöglicht er den automatischen Betrieb der Druckanlage. Die hohe Schaltleistung von 12 A 220V AC wird durch die elektrischen Kontakte in AgCd012/Cu gewährleistet. Werkseinstellung 1,4 / 2,8 Bar, einstellbar mit der speziellen Einstellschraube, Arbeitsbereich 1,4 / 4,6 Bar - Weiblicher Anschluss 1/4"

Eigenschaften

• Automatische Kontrolle des Starts der Elektropumpe bei Druckabfall (Wasserhahnöffnung) und deren Stopp, wenn der Flüssigkeitsfluss bei maximalem Druck stoppt (Wasserhahnverschluss).
• Vollständiger Ersatz des traditionellen Systems aus Druckschalter und Ausdehnungsbehälter.
• Integriert einen kleinen Ausdehnungsbehälter von 0,4 l, der kontinuierliche Starts und Stops der Elektropumpe bei Leckagen im System oder kleinen Wasseranforderungen verhindert.
• Membran des Ausdehnungsbehälters aus BUTYL ist austauschbar.
• Einstellbarer Vordruck des Ausdehnungsbehälters (Werkseinstellung 1,5 bar).
• Druckanzeige im System über LED.
• Schützt vor Trockenlauf und Wasserschläge.
• Einstellbarer Arbeitsdruck von 1 bis 4 Bar in 0,5 Bar Schritten.
• Installation in jeder Position - vertikal oder horizontal
• Automatischer Reset bis zu 10 Versuchen.
• Blockierschutz 24h.
• Durchsetzbare Ventil.
• Druckverluste: 1,2 bar bei 150 l/min.

DRUCKSCHALTBEREICH MANUELLE RÜCKSETZUNG

Elektronischer Druckschalter zur direkten Steuerung von Elektropumpen und zur Kontrolle gegen Trockenlauf.

Der interne Druckschalter, auf einen Druck von 1,5 bar eingestellt, sorgt für den automatischen Start der Elektropumpe und hält die Anlage unter Druck.

AQUAMATIC erkennt zusätzlich den Wassermangel in der Ansaugung der Elektropumpe und verhindert den Trockenlauf, indem es durch eine rote LED (Fehler) auf die Anomalie hinweist. Dank des speziellen Luftkammer zwischen hydraulischem Gehäuse und Steuerplatine ist AQUAMATIC unempfindlich gegen die Bildung von Kondenswasser, das durch den Temperaturunterschied zwischen Umgebung und gepumptem Wasser entsteht.
